使用指南

本页面提供选型工具的使用方法及各产品相关术语的说明。

选型工具

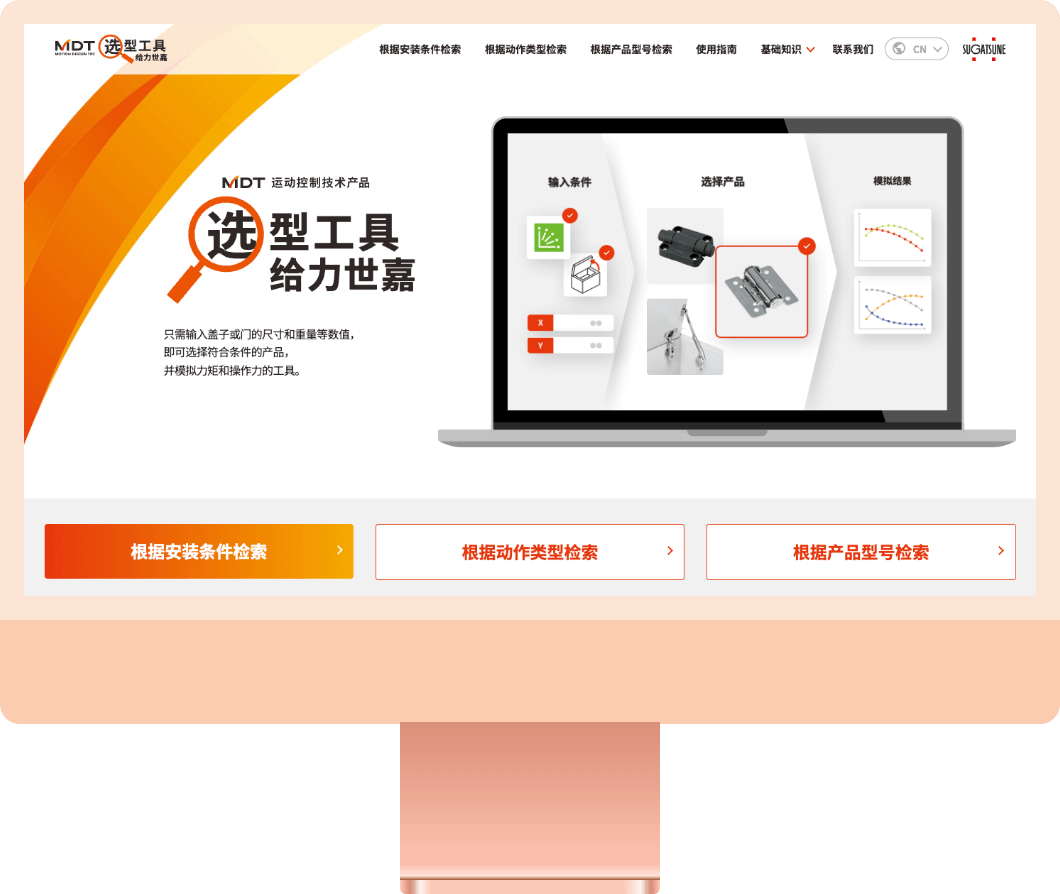

”给力世嘉“选型工具，只需输入门或盖板的尺寸、重量等数值，

任意停：可将门或盖板盖罩、显示器停在任意位置的机构。
轻柔动作：抑制门或盖板盖罩、抽屉的开闭速度，减轻冲击和震动的机构。
助力协助：利用弹簧反力，轻松抬起沉重盖板、门、盖罩等的助力机构。

如果已经确定要使用的产品型号，也可以根盖板的规格来判断是否可以使用该产品。

希望能帮助您提高设计和产品选型的效率。

选型工具的使用方法

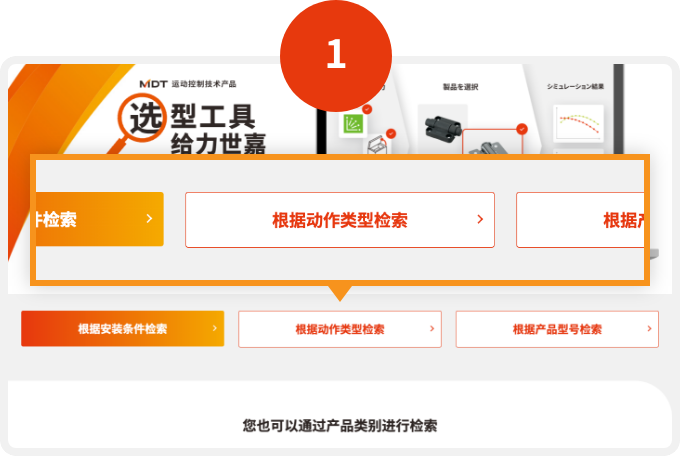

选择选型方式

从“根据安装条件选择”“根据动作类型选择”“根据型号”这三种选择方法中选择合适的方法。

输入必须数值

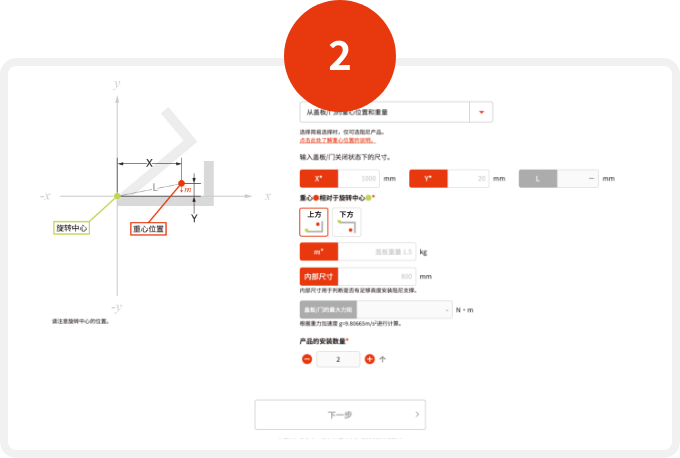

输入门、盖板的尺寸的等必要信息

选择相应的产品后，将显示模拟结果。

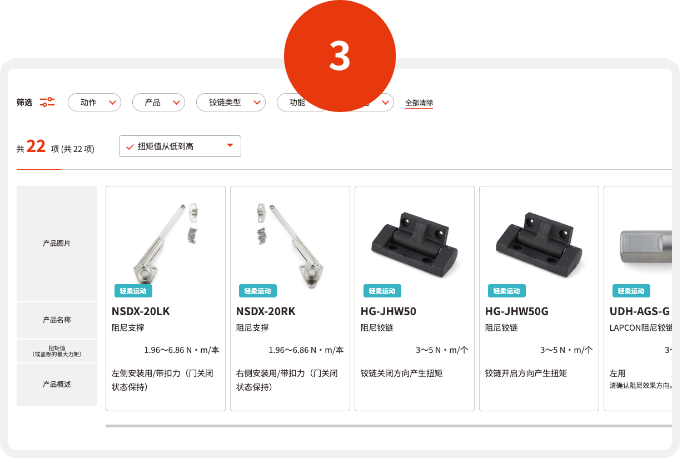

如果存在符合输入条件的产品，将以列表形式显示。您可以选择心仪的产品，并通过图表确认其操作感等信息。
*部分产品除外。

关于铰链和支撑的基本知识，
您可以在这里进行确认。

什么是重心？什么是力矩？
机械设计的基础知识

操作力是什么？
机械设计必备的基础知识

显示器使用扭矩铰链时的
设计思路与计算方法

扭矩铰链基础知识

阻尼支撑的基础知识

助力协助铰链·支撑的
基础知识

使用指南

请输入您想了解的关键词。
包含您输入的关键词的项目将会显示出来。

门、盖板的操作力

开闭时操作力的数值越小，操作起来就越轻松。

一般来说，当操作力超过30N（3.1kgf）时，觉得“很重”的人会逐渐增多（操作力在5kgf左右时仍可正常使用，即使达到10kgf也并非完全不能使用）。

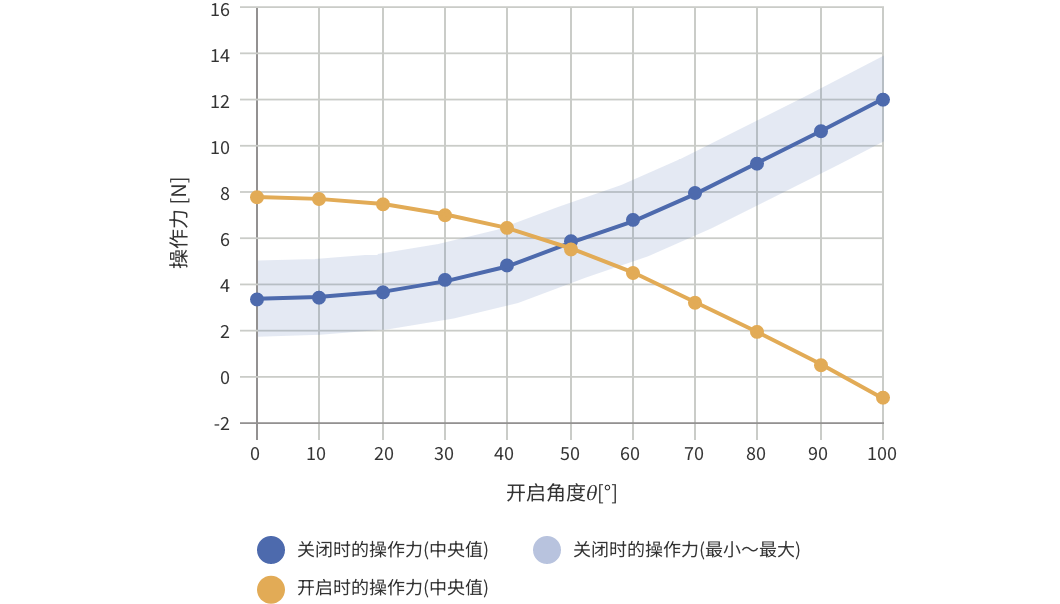

关于一般的扭矩铰链·扭矩支撑的门或盖板的操作力

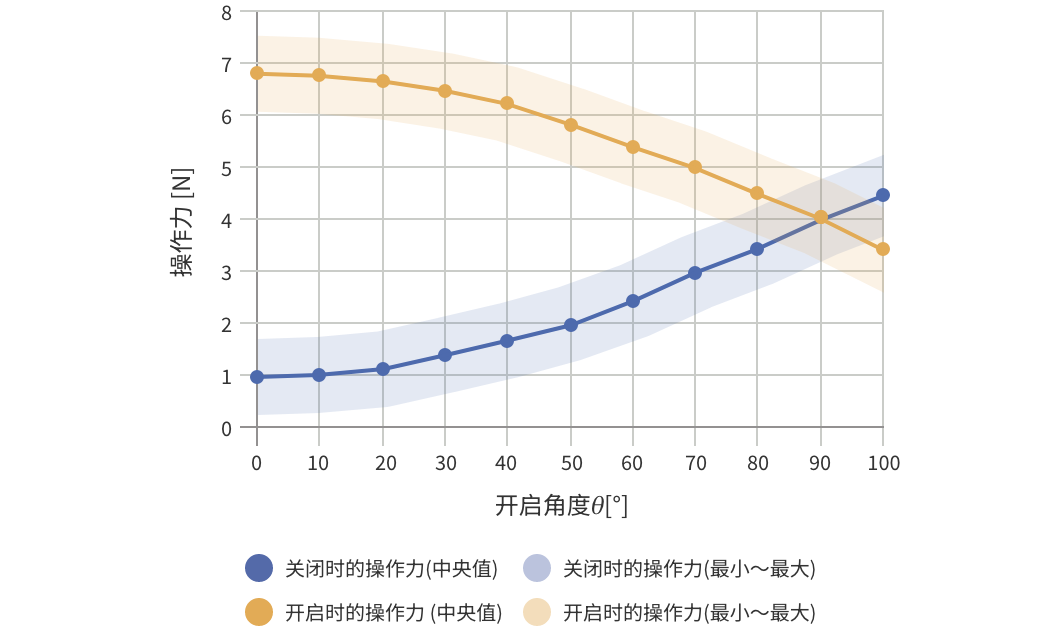

图表中用实线表示中央值（目录值），并用范围表示上限值到下限值。
对于较重的盖板或门，推荐使用单向扭矩铰链
（参考“单向扭矩铰链的门或盖板操作说明”）。

单向扭矩铰链门、盖板的操作力

单向扭矩铰链由于在抬起方向上不产生扭矩，只有抬起盖板或门的操作力。
与普通扭矩铰链相比，从图表中可以清楚地看出，抬起盖板或门所需的力更小。
对于更重的盖板，建议使用助力产品，而不是扭矩铰链。

HG-TQJD门、盖板的操作力

HG-TQJD是单向扭矩铰链，在抬起方向上不产生扭矩，只有抬起盖板或门的操作力。
与普通扭矩铰链相比，从图表中可以清楚地看出，抬起盖板或门所需的力更小。

HG-PA系列门、盖板的操作力

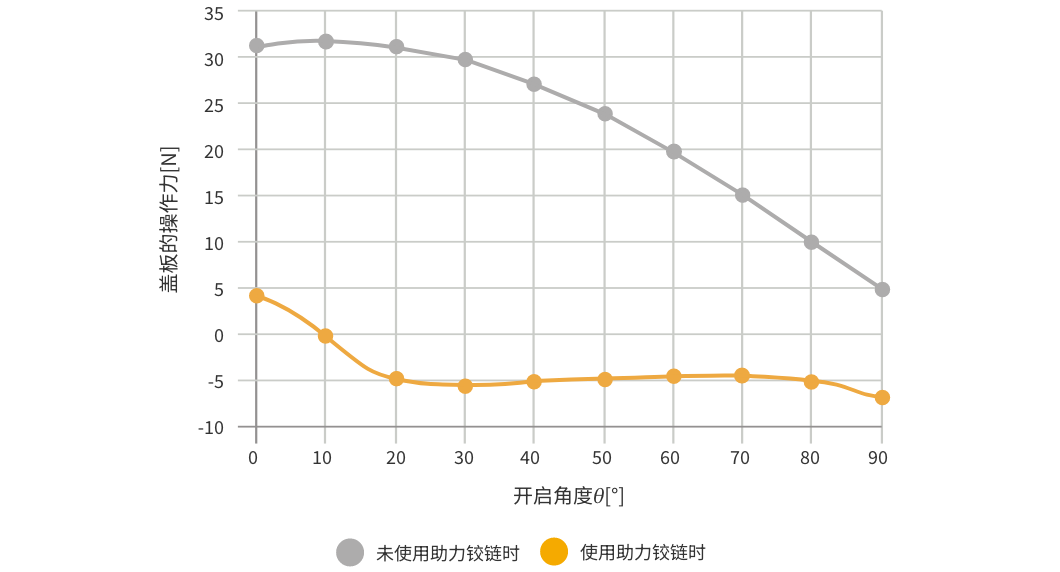

可通过图表对比查看使用助力铰链与未使用时的差异
当操作力显示为负值时，表示门受到开启方向的力作用（负值越小表示越接近平衡状态）

例如

本图表显示约15°起操作力转为负值且数值较小，可判定为理想状态。

使用助力铰链与未使用时差异显著，效果提升明显。

在0°操作力对比下，存在约27N的差值。

使用助力铰链时的操作力：约5N
未使用助力铰链时的操作力：约32N

S-AT、S-ATH门、盖板的操作力

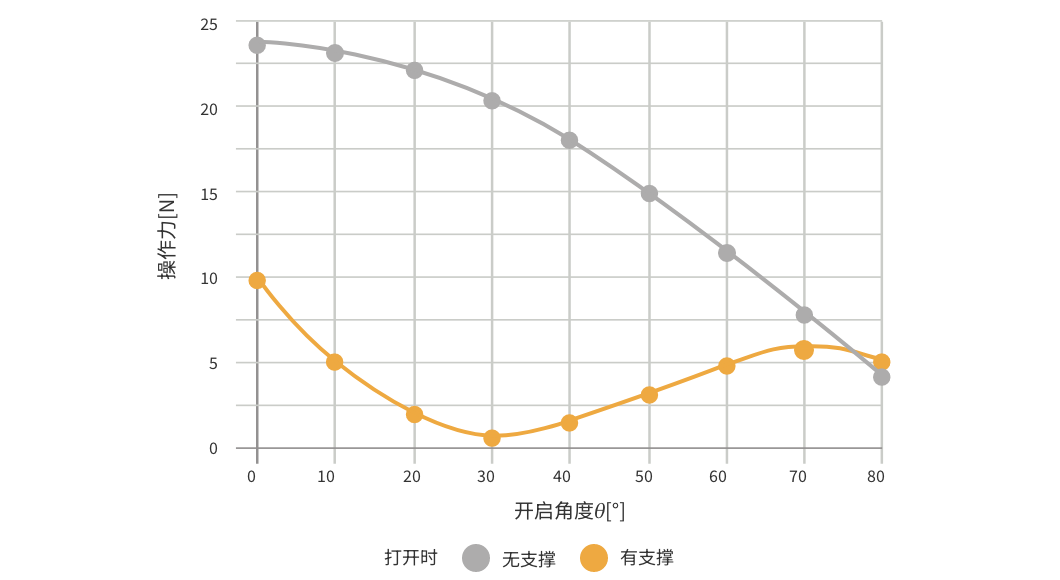

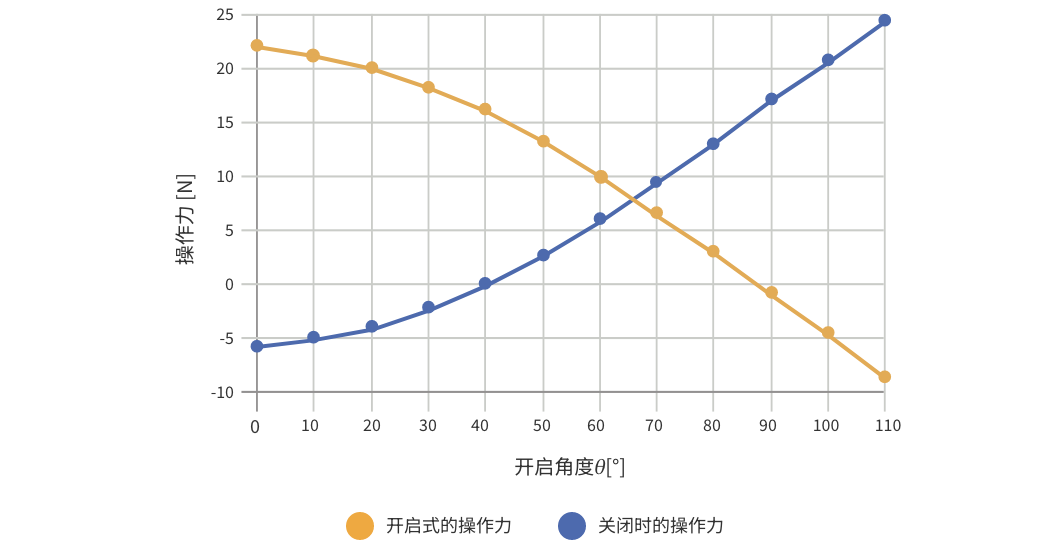

可通过图表对比使用S-AT支撑与未使用时的操作力
理论上，盖板操作力越接近0操作越轻便，若为负值则盖板将自动开启
若铰链等其他部位存在阻力，是否自动开启取决于该阻力与操作力的差值

旋转扭矩铰链的操作力

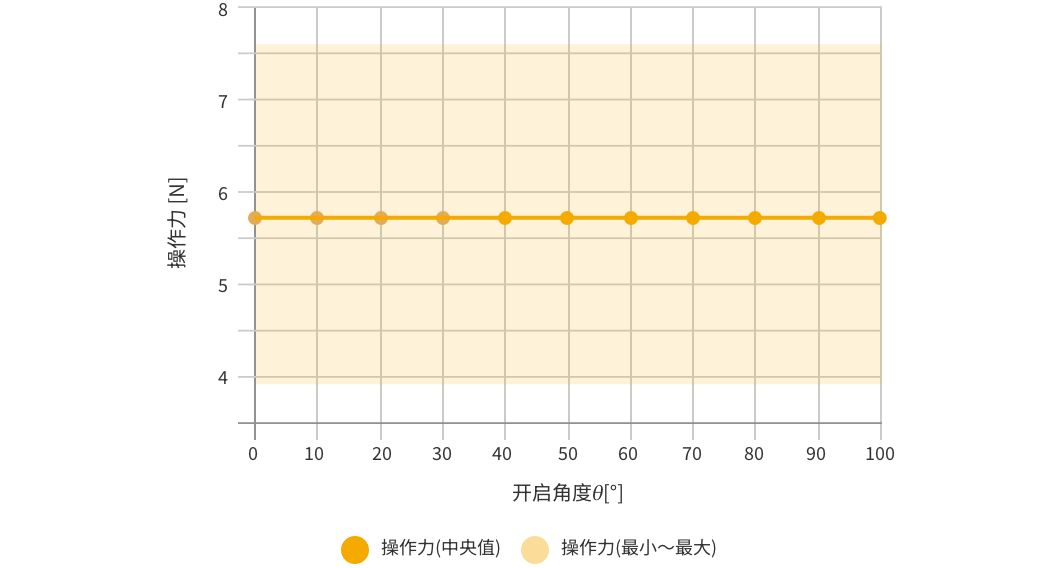

横向开启（水平方向旋转）时，理论上盖板/门的重量不影响操作力，故无论开启角度如何，操作力均保持恒定。

门、盖板的力矩

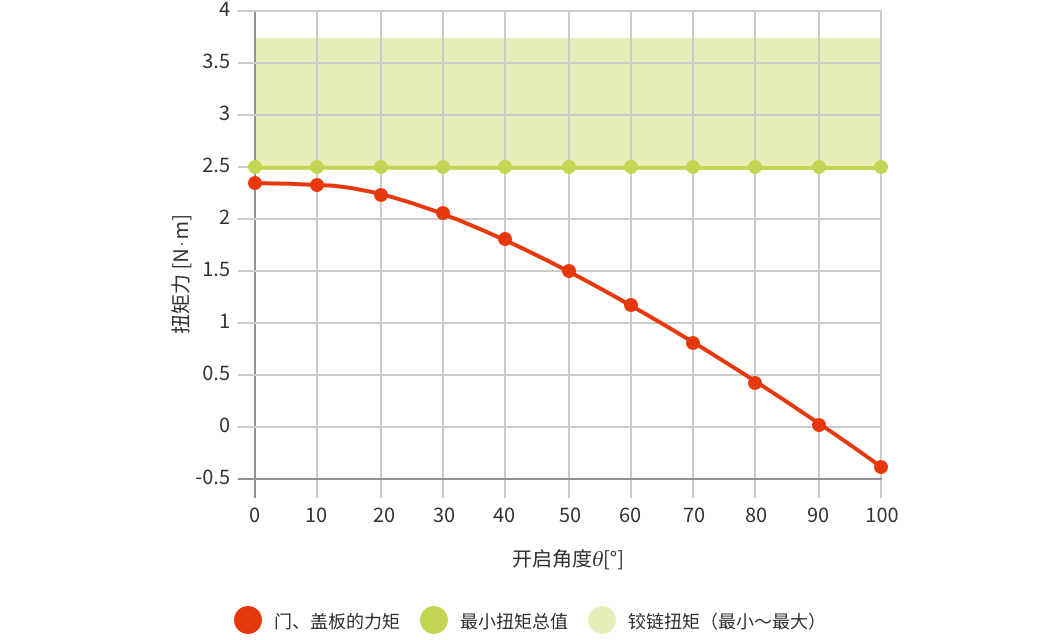

普通扭矩铰链、扭矩支撑的盖板的力矩

若最小扭矩总值大于盖板/门的力矩，则实现自由悬停
扭矩值均以下限值标示

例如

对于标称5N·m±20%的产品，以实线标示-20%的4N·m值，并以范围形式显示至+20%的6N·m。

建议尽可能使盖板/门的力矩与总最小扭矩值接近，以获得更轻便的操作手感。

HG-TQJD门、盖板力矩

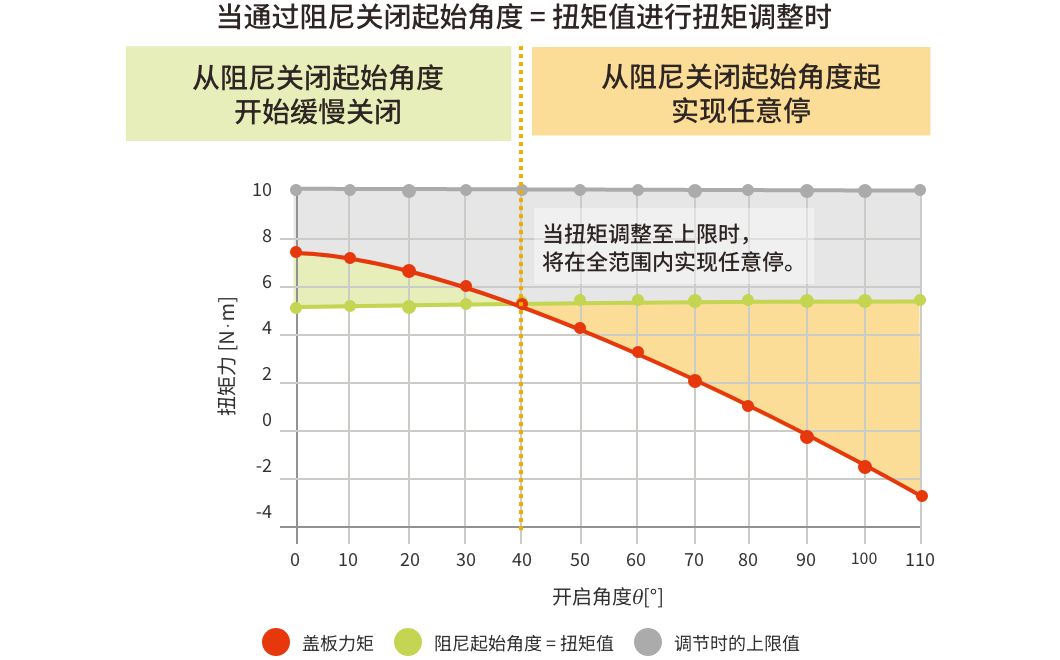

若"阻尼起始角度=扭矩值"小于"盖板力矩"且在"自开起始角度"范围内，则能够实现缓慢关闭。
若"阻尼起始角度=扭矩值"大于"盖板力矩"，则实现自由悬停
建议尽量使"盖板力矩"与"阻尼起始角度=扭矩值"接近，以获得更轻便的操作手感

HG-PA・HG-JH210门、盖板的力矩

当盖板力矩值＞铰链总扭矩时：盖板将自然下落（受关闭力作用）
当盖板力矩值＜铰链总扭矩时：盖板不会自然下落（受开启力作用）

例如

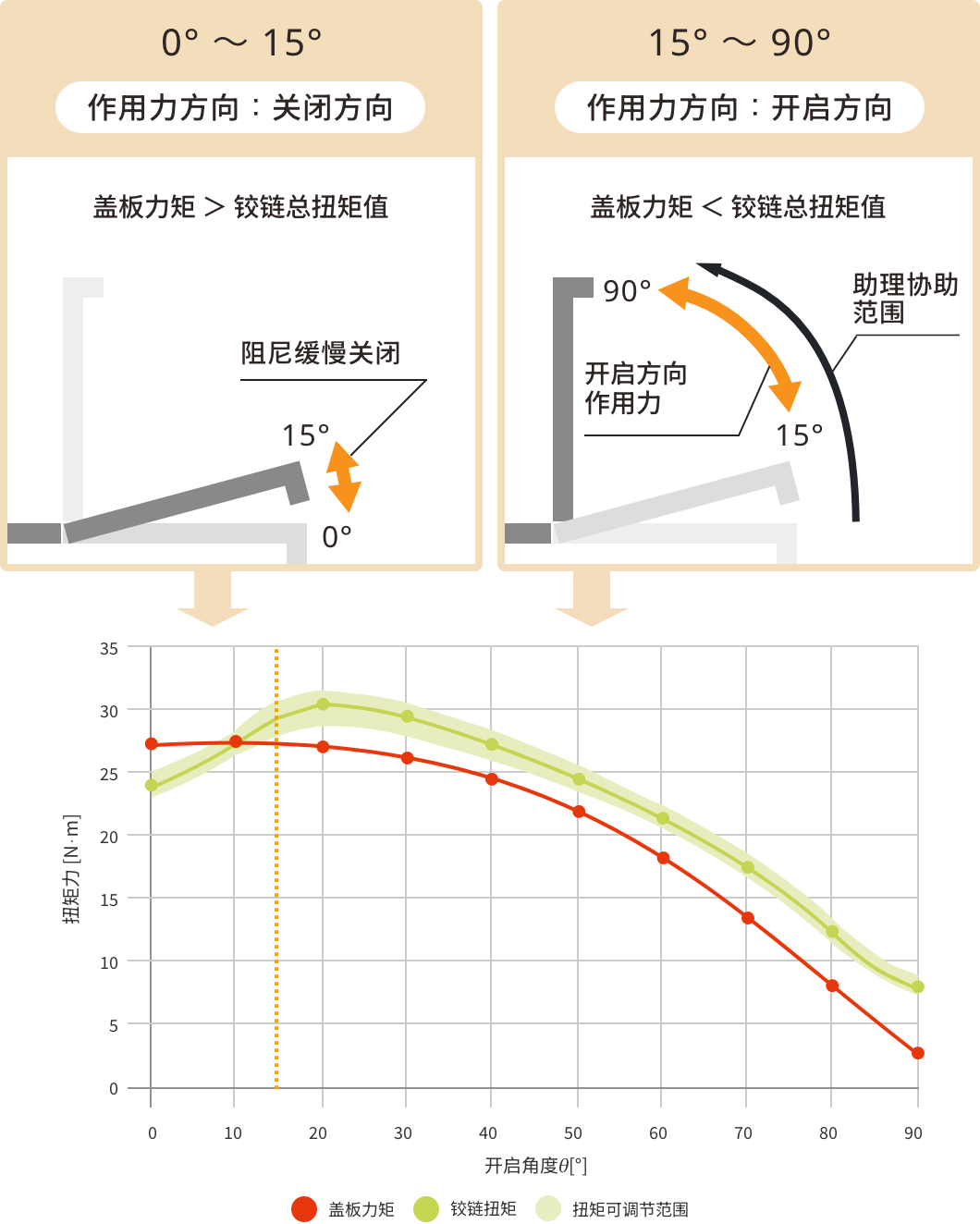

约从15°开始，铰链总扭矩超过盖板力矩值。

由于铰链总扭矩已超过盖板力矩，15°之后将保持"盖板不会自然下落"的状态。

* 但需注意，即使铰链总扭矩超过盖板力矩，若差值过大仍会导致"自动开启"现象，故如左图示例所示，建议保持较小差值更为理想。

在接近0°时，铰链总扭矩低于盖板力矩值。

此时盖板处于自然下落状态。由于本产品的阻尼发挥作用，可实现缓慢关闭。

* 若在0°位置时，铰链总扭矩大于盖板力矩值，将导致"盖板浮起"状态，影响使用便利性。由于本产品内置阻尼，建议在接近0°时保持铰链总扭矩较小的状态更为理想。

* 若未达理想状态，建议考虑调整重心位置。上述状态仅为本公司设定的理想标准。
即使未完全满足所有条件，有时仍可使用，请通过实际设备或测试设备进行验证评估。

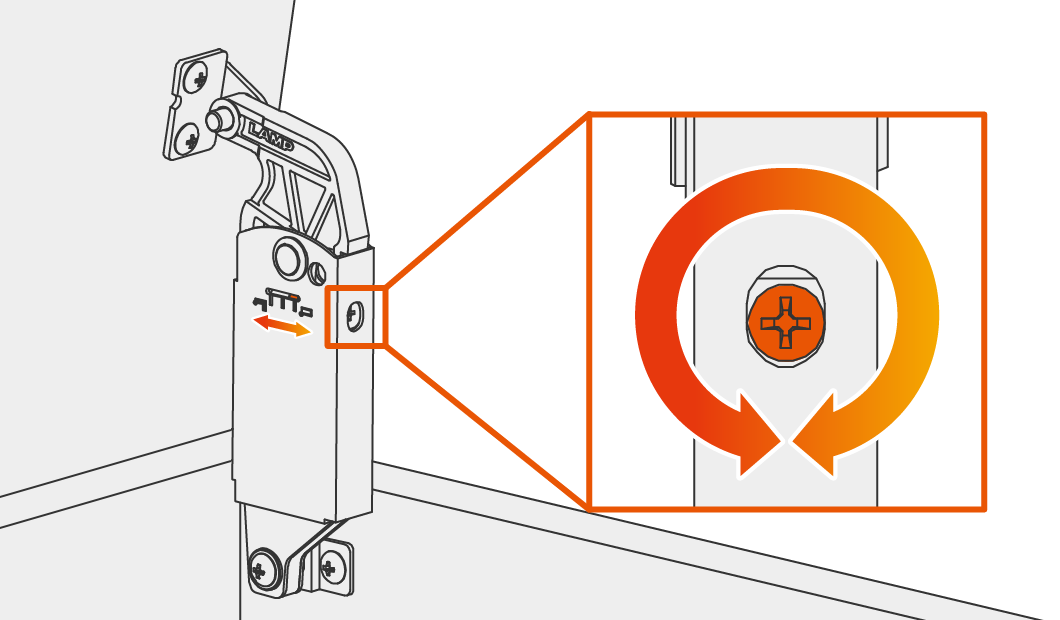

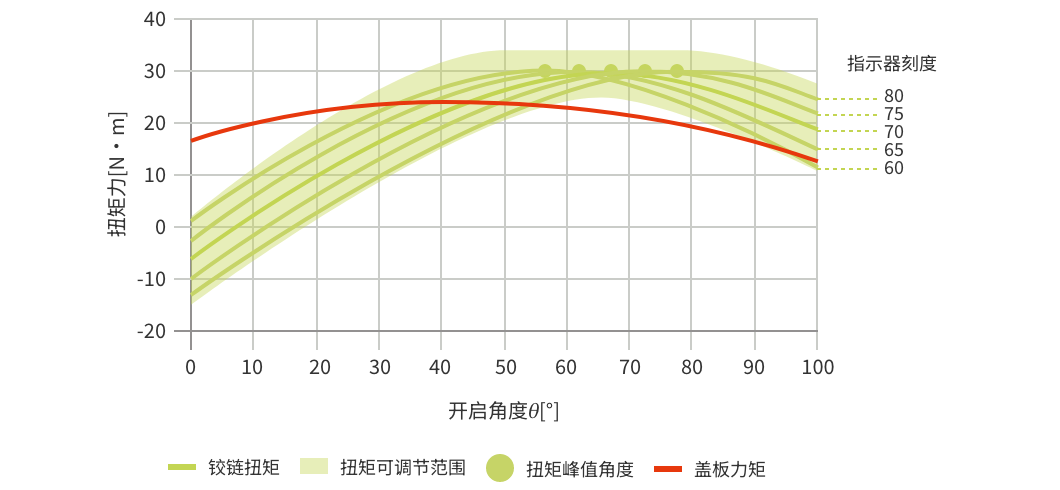

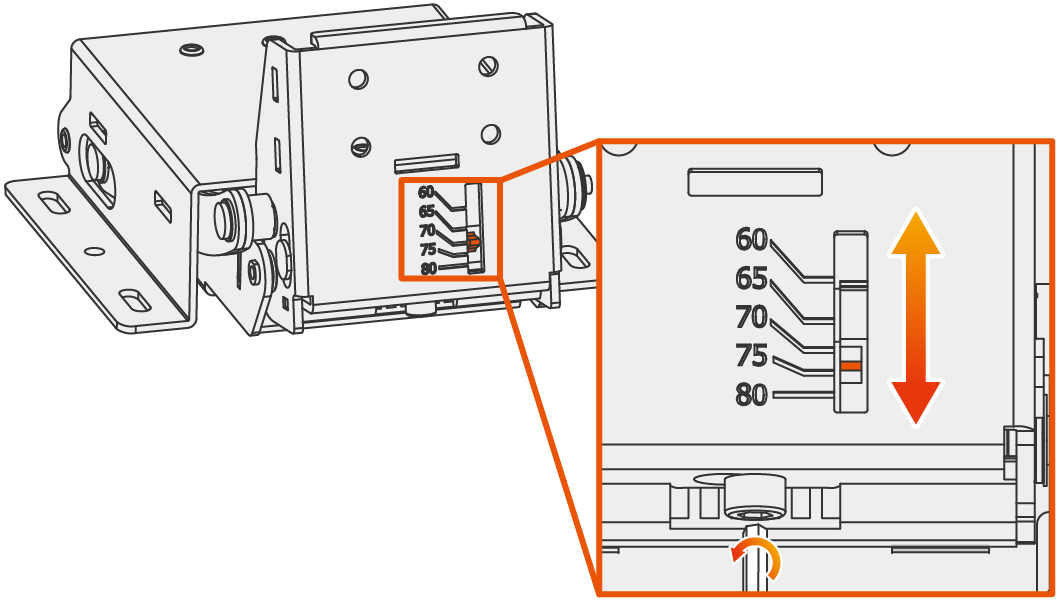

铰链扭矩调节最小值/最大值是指？

部分产品支持±5%的扭矩调节，图表显示了基准值±5%调整后的数值
本图表未包含产品扭矩的固有偏差（±10%）

S-AT、S-ATH门、盖板的力矩

当盖板力矩＞ S-AT支撑保持扭矩时：盖板将自然下落（受关闭力作用）
当盖板力矩＜ S-AT支撑保持扭矩时：盖板不会自然下落（受开启力作用）

例如

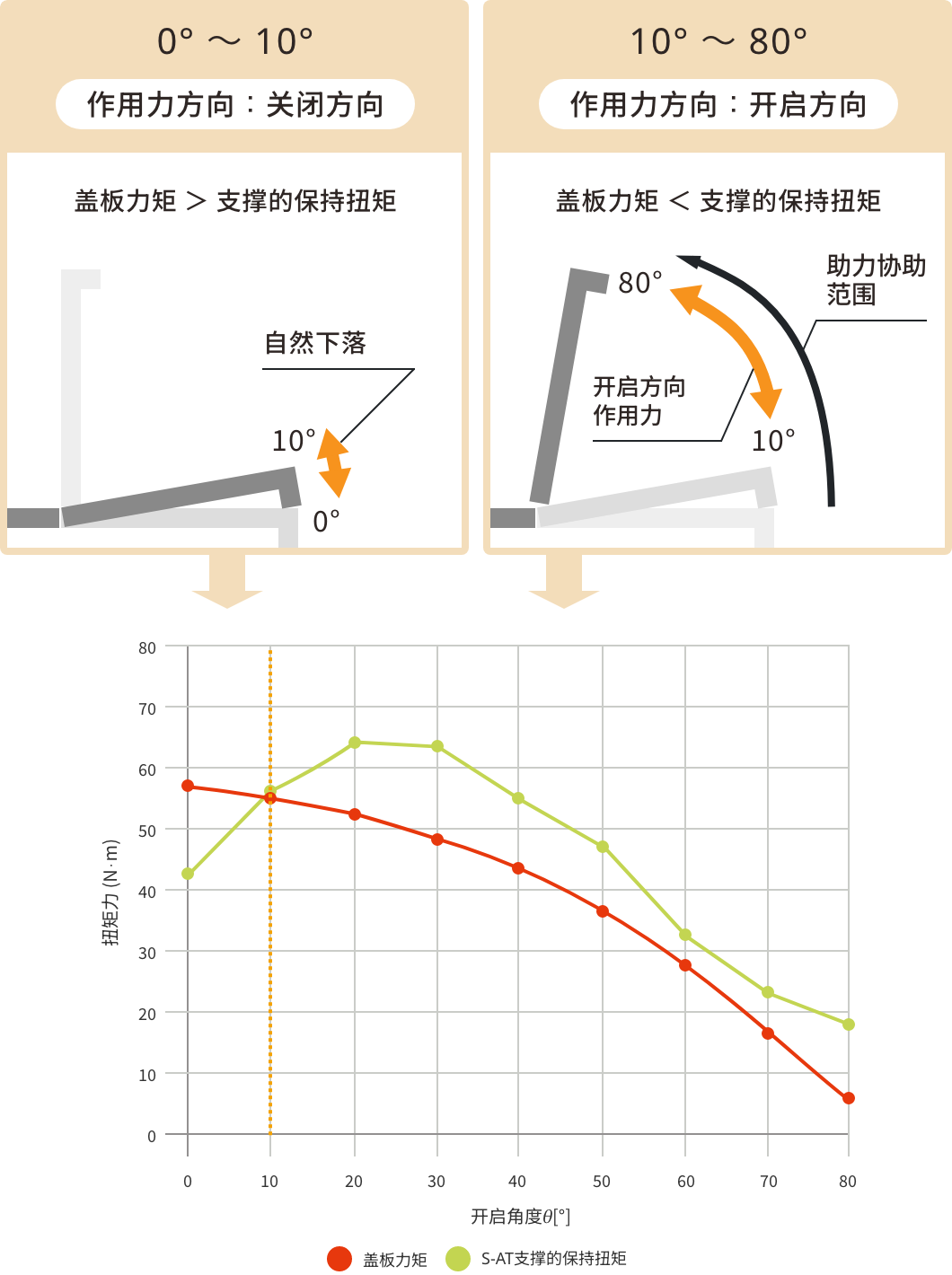

约从10°开始，S-AT支撑的保持扭矩即超过盖板力矩值。

由于S-AT支撑的保持扭矩已超过盖板力矩值，10°之后将维持"盖板不会自然下落"的状态。

* 此外，建议在开启盖板时，操作力应始终保持正值（≥0N）为佳。

在接近0°时，S-AT支撑的保持扭矩低于盖板力矩值。

盖板为自然下落状态。

* 若在0°位置时，S-AT支撑的保持扭矩大于盖板力矩值，将导致"盖板浮起"状态，可能影响使用便利性。

* 本图表仅为本公司设定的理想标准。即使未完全满足所有条件，某些情况下仍可使用，请通过实际设备或测试设备进行验证评估。

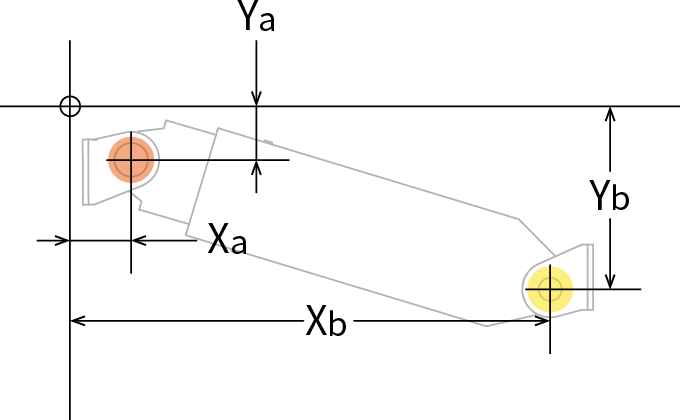

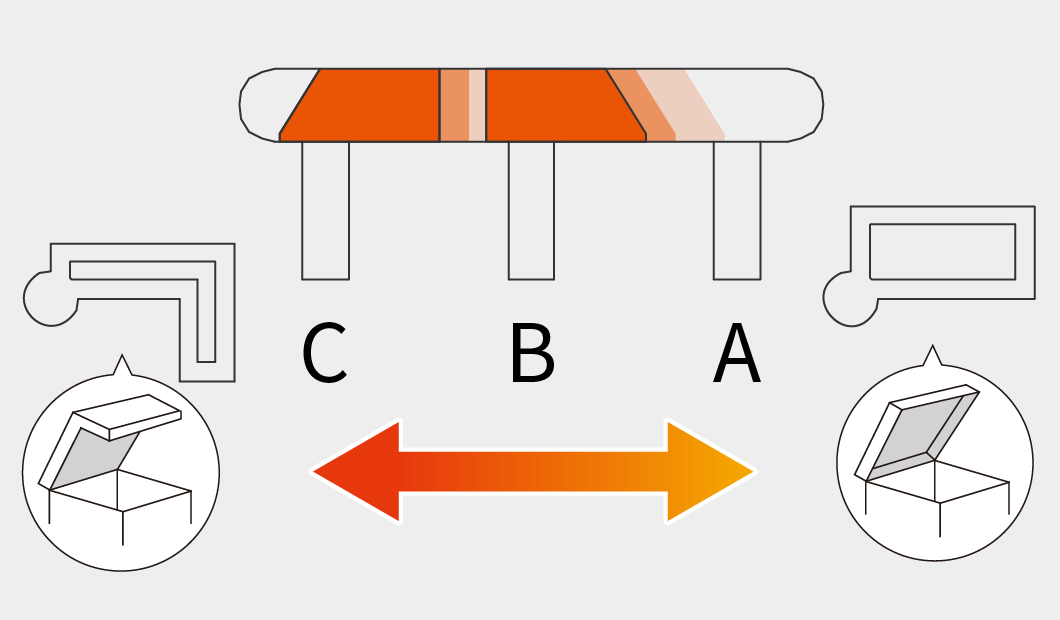

S-AT支撑的安装位置

安装位置	Xa	Ya	Xb	Yb	特点
1	30	-10	123	-12.5	该安装位置专为L型盖板（重心位置为负方向）设计，在需要降低助力时同样有效。
2	40	-10	123	-12.5	该安装位置专为L型盖板（重心位置为负方向）优化设计，其关闭侧（小角度范围）的助力强度＞1。
3	50	-10	122	-12.5	该安装位置专为旋转中心水平线附近的重心位置盖板设计，其关闭助力强度＜5（基准值）。
4	30	-20	113	-12.5	该安装方案专为L型盖板（重心位于负方向区域）优化设计，其关闭侧（小角度区间）的助力强度＞1基准值。
5	40	-20	113	-12.5	该安装位置专为重心位置靠近旋转中心水平线的盖板设计，与7相比更不易出现关闭时盖板浮起现象。
6	50	-20	112	-12.5	该安装位置专为重心接近旋转中心水平线的盖板优化设计，其关闭阶段的助力较5显著减弱。
7	30	-30	103	-12.5	该安装位置专为重心接近旋转中心水平线的盖板设计，其关闭侧（小角度区间）的助力＞4。
8	40	-30	103	-12.5	该安装位置专为重心接近旋转中心水平线的盖板优化设计，较10关闭时盖板更不易浮起。
9	46.5	-25	108	-12.5	S-AT02（侧板安装）、S-ATJD产品目录标准安装位置。
10	30	-40	93	-12.5	该安装方案专为L型盖板（重心位于正方向）设计，其关闭侧（小角度区间0°-15°）的助力＞7。
11	35	-38	94	-10.2	此为S-AT005S（背板安装型）、S-AT01S（背板安装型）、S-AT02S（背板安装型）及S-ATJS产品目录标准安装位置。
12	46.75	-25	108	-10.2	以下是S-AT005（侧板安装型）、S-AT01（侧板安装型）、S-AT02（侧板安装型）及S-ATJ产品目录标准安装位置。
13	30	-40	96.5	-32.5	嵌入式盖板（板厚20mm）的安装适用位置。
14	35	-38	94	-12.5	该位置为S-AT02W（背板安装型）产品目录标准安装位置。
15	30	-40	95.5	-37.5	嵌入式盖板（标准板厚25mm）的可安装位置。
16	40	-45	101.5	-32.5	嵌入式盖板（标准板厚20mm）的可安装位置。开启角度最大为70°。
17	30	-45	91.5	-42.5	嵌入式盖板（标准板厚30mm）的可安装位置。
18	35	-50	96.5	-37.5	嵌入式盖板（标准板厚25mm）的可安装位置。开启角度最大为70°。

* 若需其他安装位置方案，敬请垂询。

例如

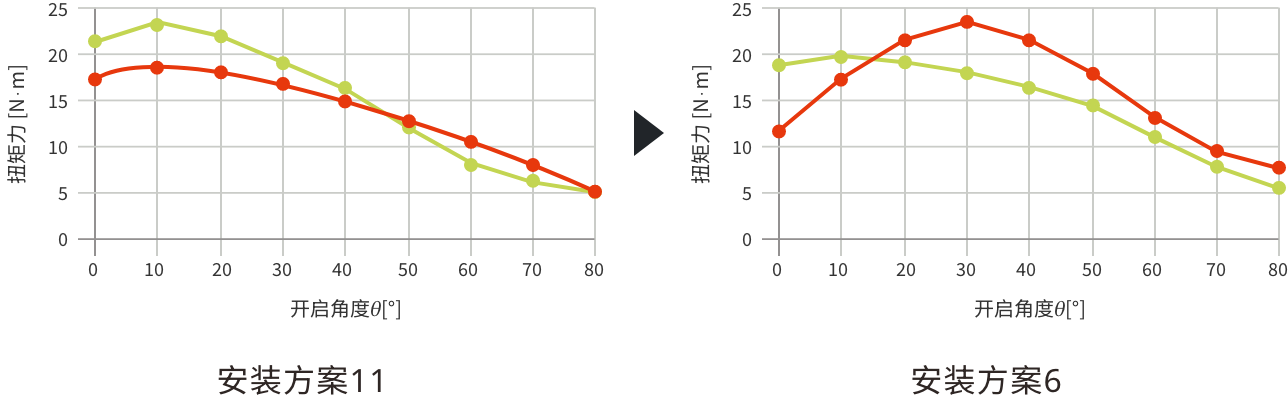

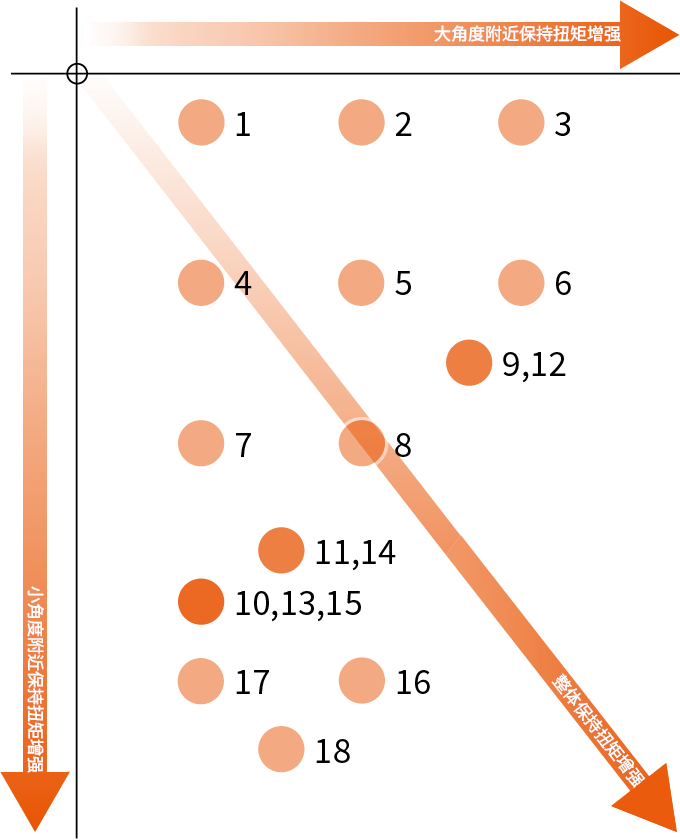

通过减小小角度区间的保持扭矩，同时增强大角度区间的保持扭矩，使门运动更趋近理想状态。

S-ATH支撑安装位置

安装位置	Xa	Ya	Xb	Yb	特点
3	50	-30	273	-100	开启角度最大为80°
7	39	-32	273	-45	开启角度最大为80°
9	51	-32	284.5	-49	开启角度最大为70°
11	43	-32.5	273	1.5	目录刊载安装位置
15	39	-40	273	-40	开启角度最大为70°
