操作力是什么？机械设计必备的基础知识
操作力的定义
操作力的定义
操作力是指开启或关闭门、盖板等部件时所需施加的力。
在机械设计中，通过精确计算操作力，可实现：
结构优化 → 避免过紧（用户费力）或过松（松动风险）
用户体验提升 → 确保操作顺畅省力
耐久性保障 → 减少长期使用导致的磨损
- 根据门的重量和移动位置，所需的力会有所不同。
- 在设计阶段通过计算操作力，能够选出合适的零部件，获得顺畅的操作体验。
操作力的计算方法
以旋转中心存在扭矩作用轴为前提，可通过以下公式计算。
抬起方向的操作力
=
（扭矩值+门的力矩）
÷
至操作点的距离
下压方向操作力
=
（扭矩值-门的力矩）
÷
至操作点的距离
关于旋转中心无扭矩产生轴时的操作力
旋转中心无扭矩产生轴的扭矩支撑，其计算公式会有所不同。请使用扭矩支撑选型工具。

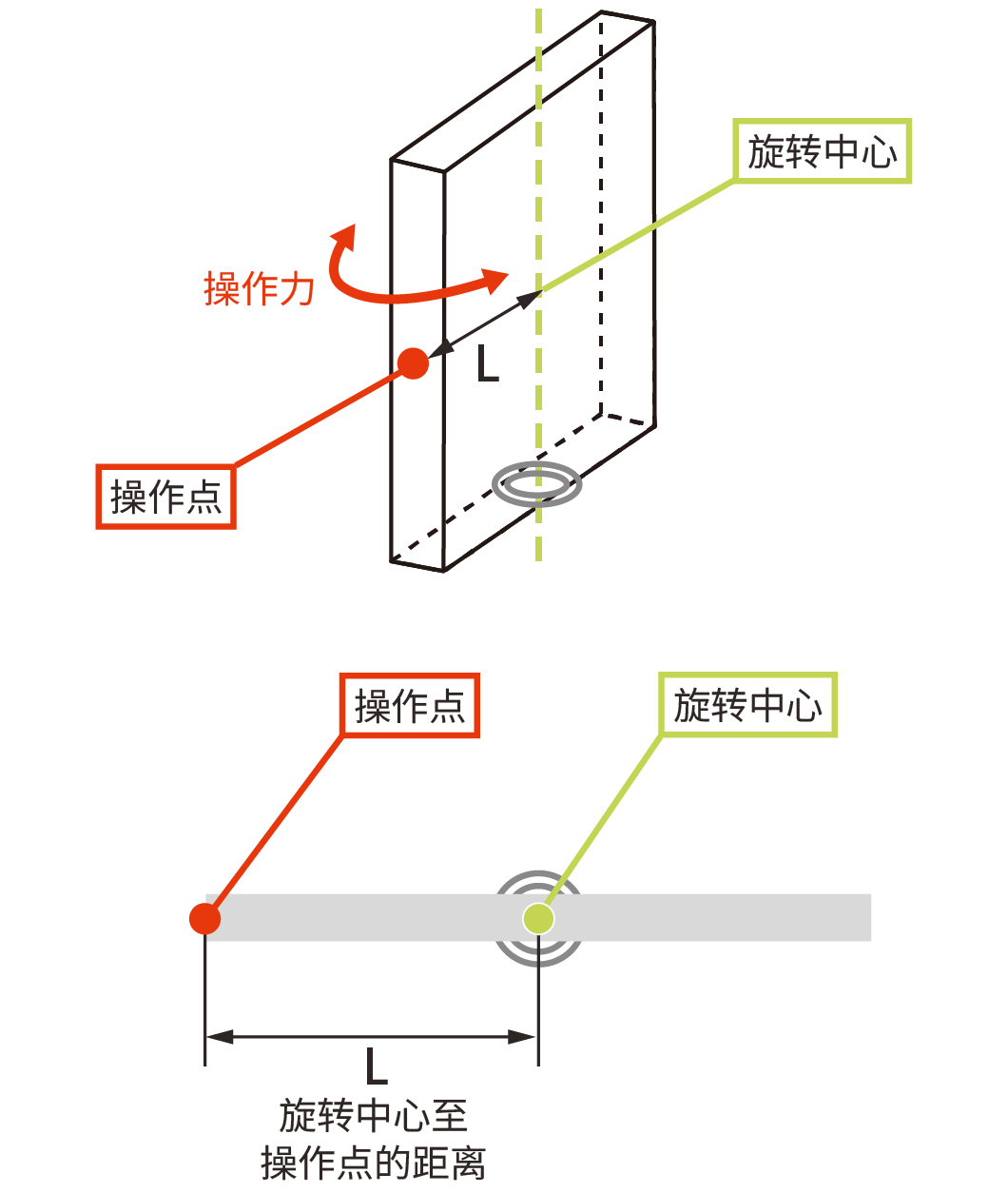

旋转扭矩铰链操作力的设计思路
旋转扭矩铰链操作力
当在水平方向旋转时，由于盖板或门的重量在理论上无关，因此可以使用以下公式进行计算。
操作力
=
扭矩值*
÷
旋转中心至操作点的水平距离
*前提是旋转中心存在扭矩发生轴。
例
对于旋转扭矩铰链HG-S50-34（扭矩值为5.0±20% N·m）、重量=3kg、从旋转中心到操作点的水平距离=450mm的情况，操作力计算如下：5.0N·m÷450mm×1000＝11.11N
由于扭矩的波动为±20%，因此在下限值时，操作力计算如下：
5.0N·m×0.8÷450mm×1000＝8.89N
在上限值时，操作力计算如下：5.0N·m×1.2÷450mm×1000＝13.33N
因此，操作力的范围可以认为是8.89N~13.33N。
让我们实际计算一下。
操作力 = 扭矩值 ÷ 从旋转中心到操作点的水平距离
从旋转中心到操作点的距离
mm
旋转扭矩铰链的扭矩值
N·m
操作力
N
