显示器使用扭矩铰链时的设计思路与计算方法

如何让显示器带任意停功能?

想要显示器能够在任意位置停止,需要根据显示器的重量和调整角度使用不同的扭矩铰链。
您只要在本选型工具中输入显示器及铰链的相关数值,即可判断是否适合使用。

输入显示器的数值

显示器质量
m

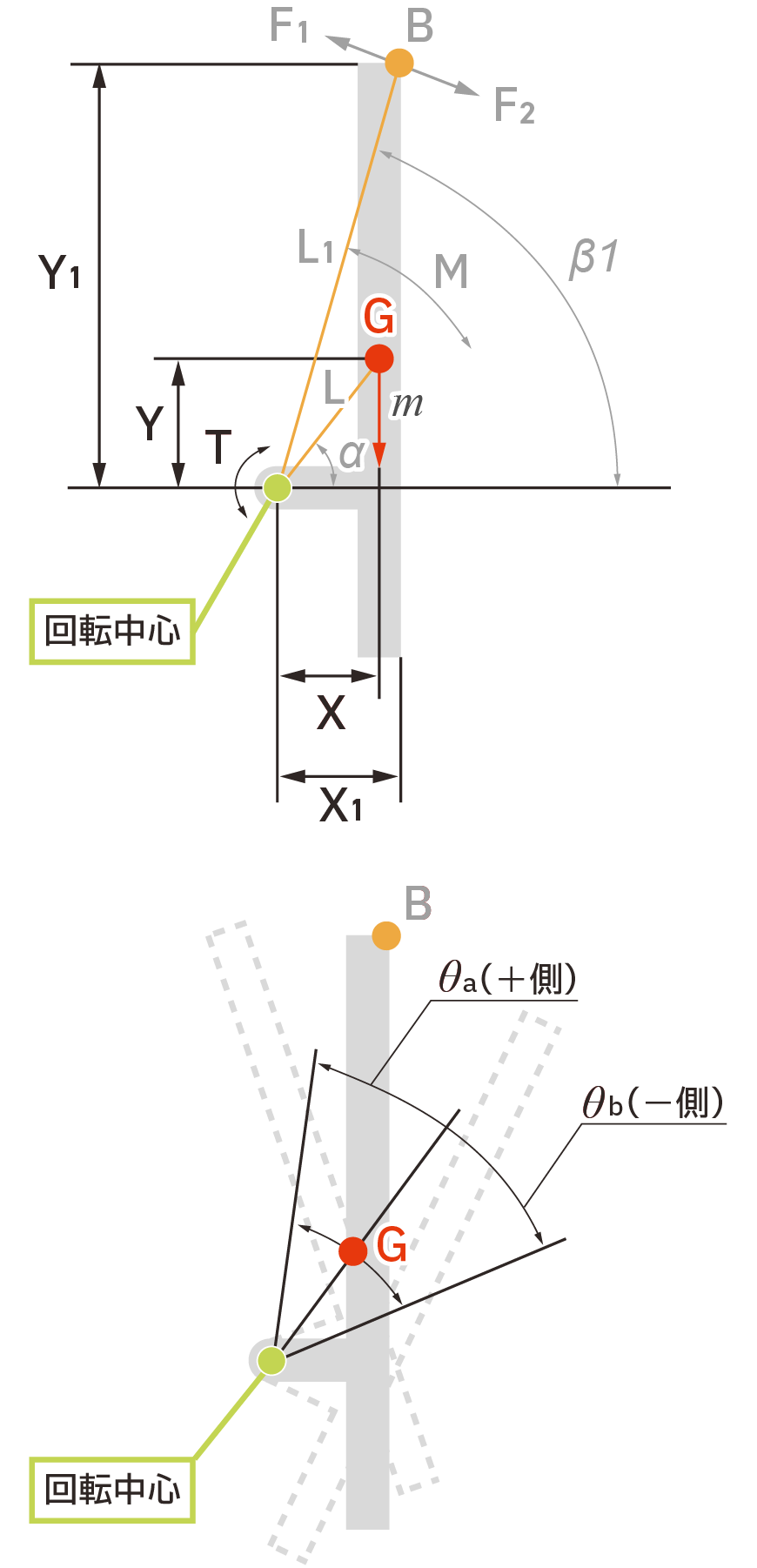

旋转中心至显示器中心G^*的距离

水平距离
X

垂直距离
Y

* 不清楚中心位置时请点击

距离 L

角度α

到显示器前端的距离^*

水平距离
X₁

垂直距离
Y₁

* 假定可以通过操作前端来调整显示器的角度

距离L₁

角度β₁

调整角度

θ_a
(不大于40°)

θ_b
(不大于-30°)

Mmax

N·m

M (0°时)

N·m

* 包含调整角度范围外的所有角度的最大力矩。计算公式为重力加速度g=9.80665 m/s²

N·m

调整角度范围内的最大力矩 Mj
(Ma、Mb的较大值)

N·m

扭矩铰链的扭矩值: T

N·m

扭矩公差的
负值^*

%

* 请输入预计使用的扭矩铰链的负值范围(%)。大多产品的数值为-20%

最小扭矩值

N·m

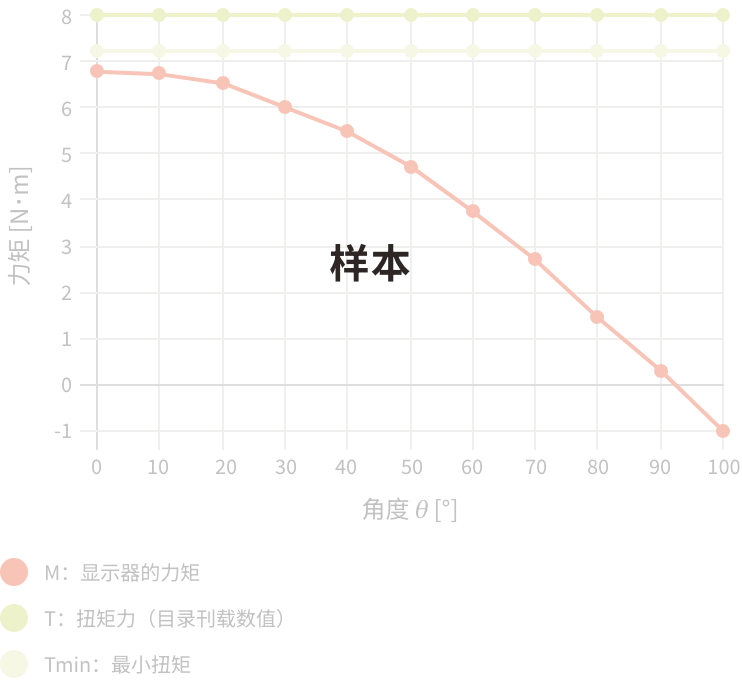

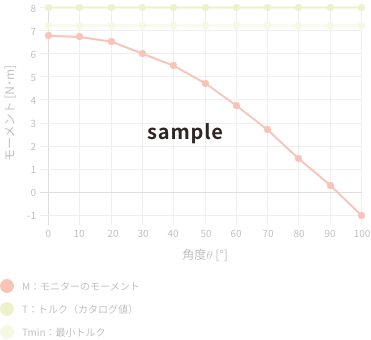

计算结果: 判定

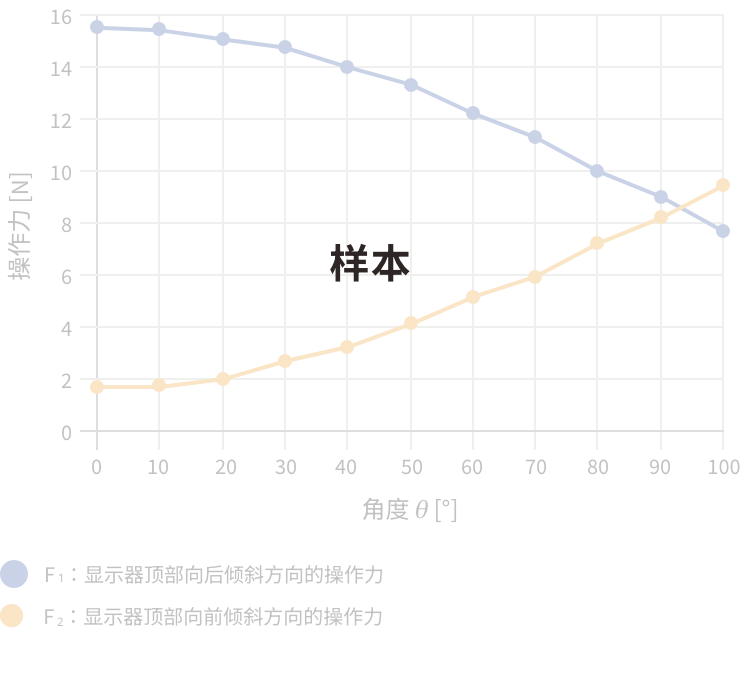

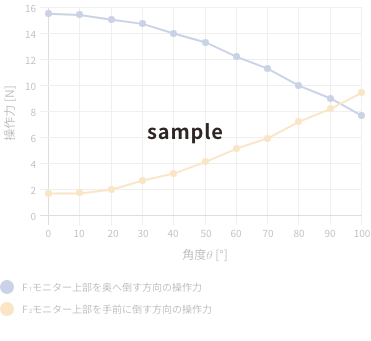

操作力(0°时)

N

操作力(0°时)

N; 显示器的力矩必须扭矩力

显示器的操作力

* 以上计算结果仅供参考。请务必在实体设备或试验设备上进行确认。
