助力协助铰链·支撑的基础知识
介绍助力铰链和助力支撑的原理、种类、使用方法等基础知识。
关于实际的产品选择，请使用助力铰链和支撑的选型工具。
什么是助力协助？
什么是助力协助？
助力协助是指能够让沉重的门或盖板“轻松”开启的功能。
即使是大型设备的盖罩，也能用一只手轻松打开，从而减轻身体的负担，有时也被称为抬起助力功能。
能够实现助力功能的产品有两种：一种是助力铰链，另一种是助力支撑。

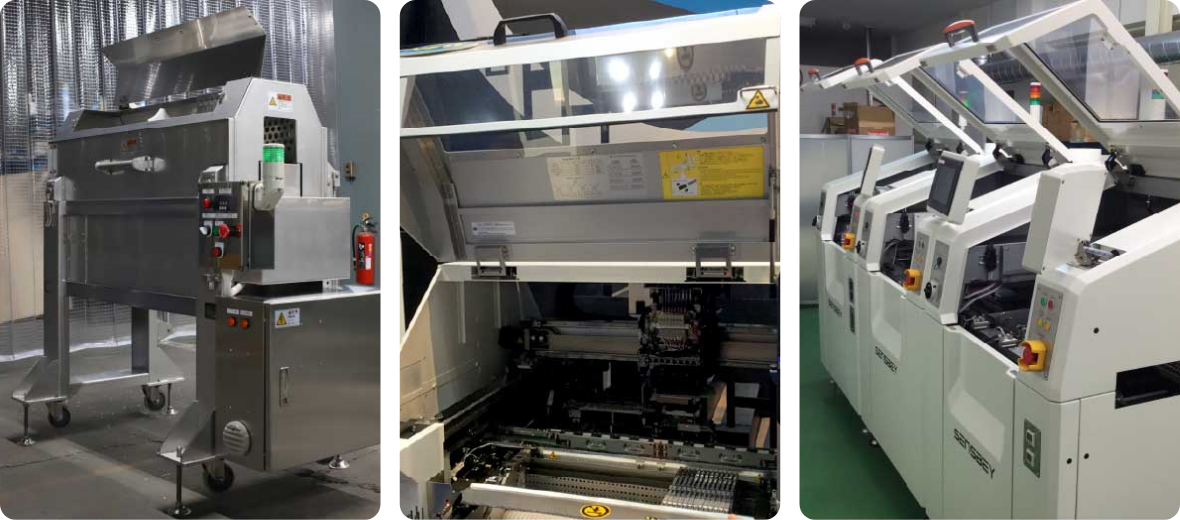

适用于食品机械、焊接设备、芯片贴装机等设备的顶盖或盖罩。
此外，也非常适合用于频繁开闭的大型分析设备等的大型盖罩。
为什么能够轻松开启？助力协助铰链·支撑的结构
助力铰链和助力支撑是利用弹簧的反力来轻松抬起重物的。
如图所示，通过根据用途选择两种不同结构的弹簧，能够升级使用体验。

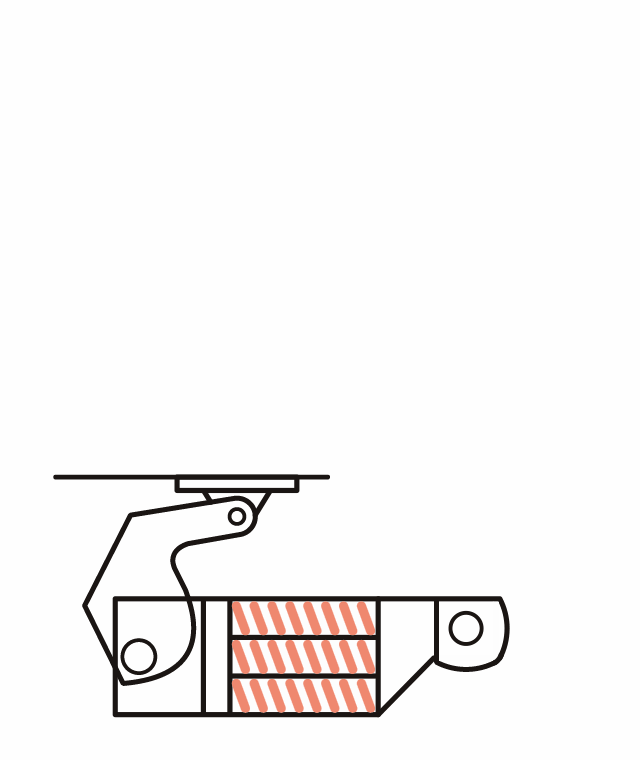

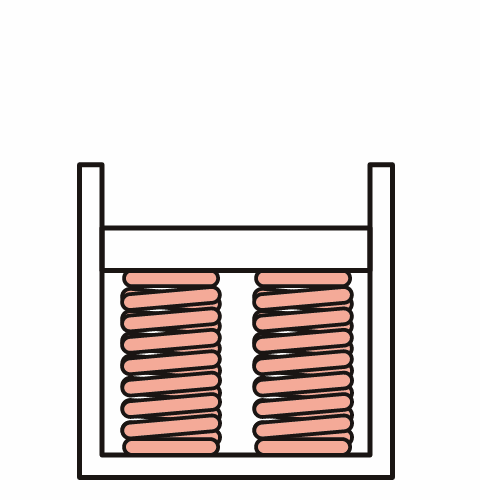

压簧
当弹簧从压缩状态恢复到原始状态时，会产生反力。

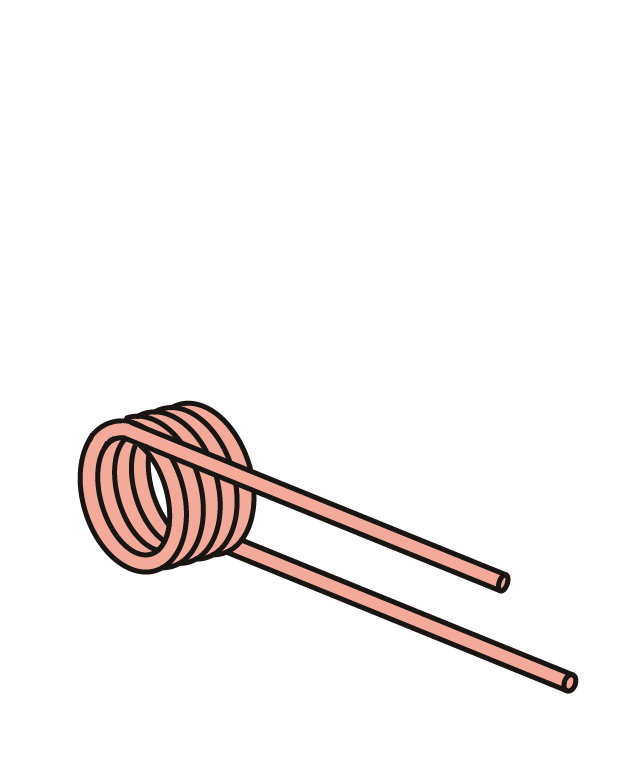

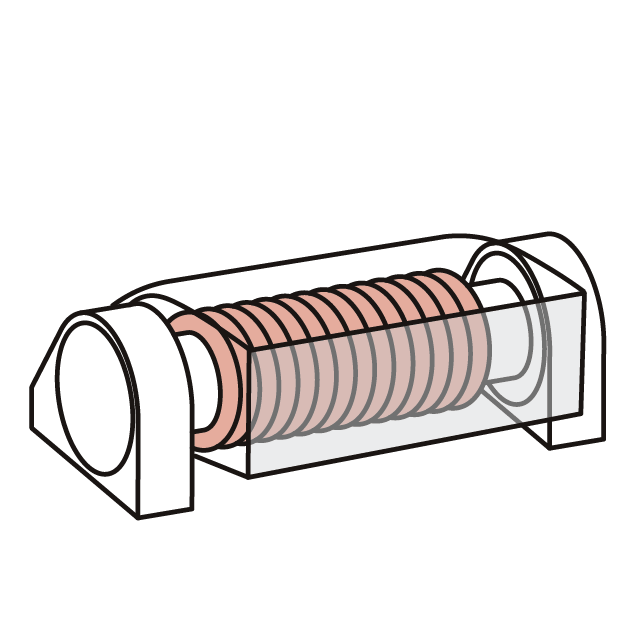

扭簧
当卷曲的弹簧试图恢复到原始状态时，会产生反力。
助力协助产品的类型
助力协助铰链的类型

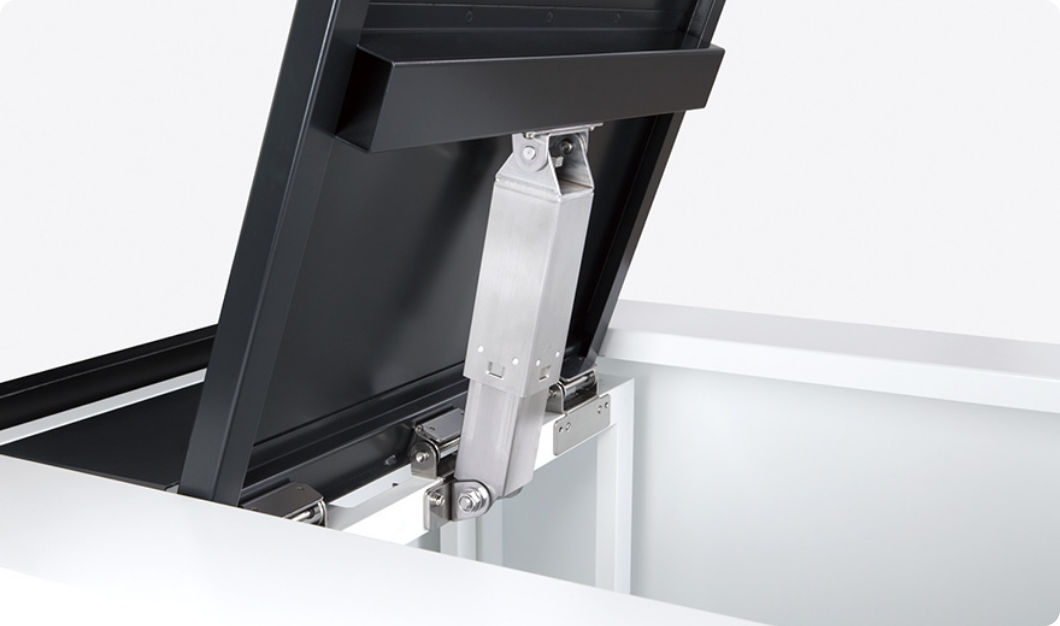

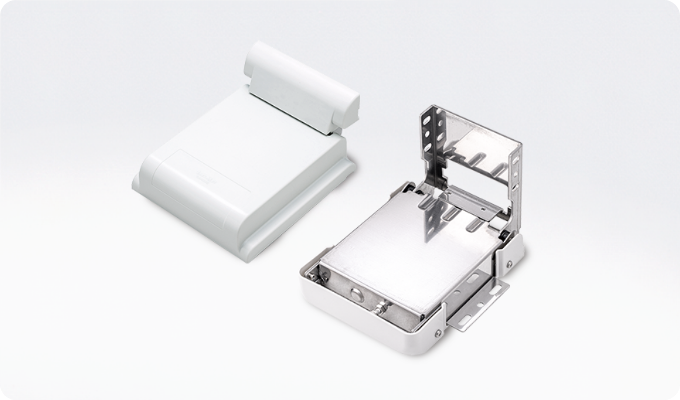

HG-PA系列
标准的助力协助铰链。
由于助力功能，即使是沉重的盖板也能轻松打开，而在关闭时，阻尼缓冲功能会使其缓慢关闭。
支持多种安装方式，包括安装在盖板外侧的“表面安装式”和“背面安装式”，以及安装在盖板内侧的“内侧安装式”，后者可以使设备外观更加简洁。此外，还适用于L形盖子、箱形盖子等多种形状的盖板、盖罩，丰富的产品系列是其一大特点。

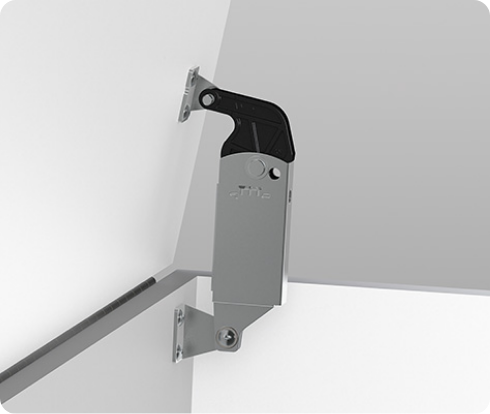

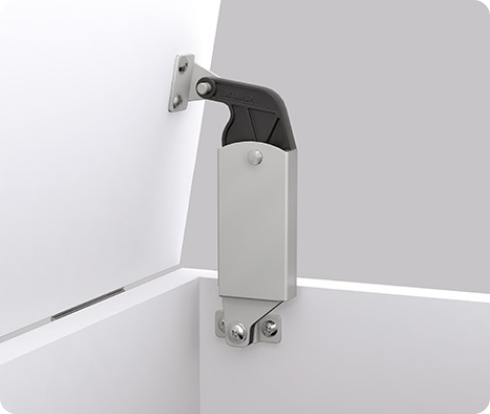

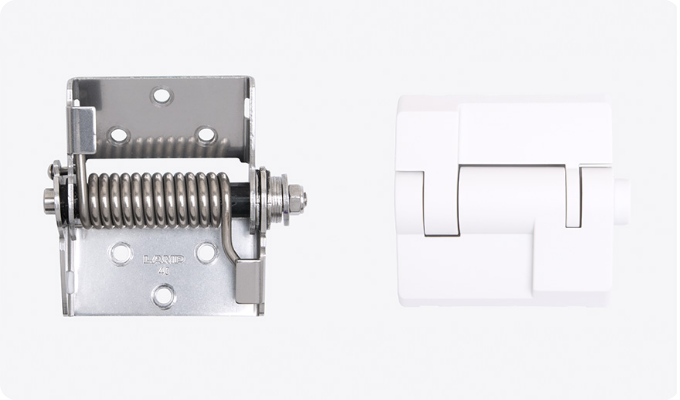

助力协助铰链
在扭矩铰链的基础上增加了助力功能的铰链。借助助力功能，相比普通的扭矩铰链，盖板的操作更加轻松。

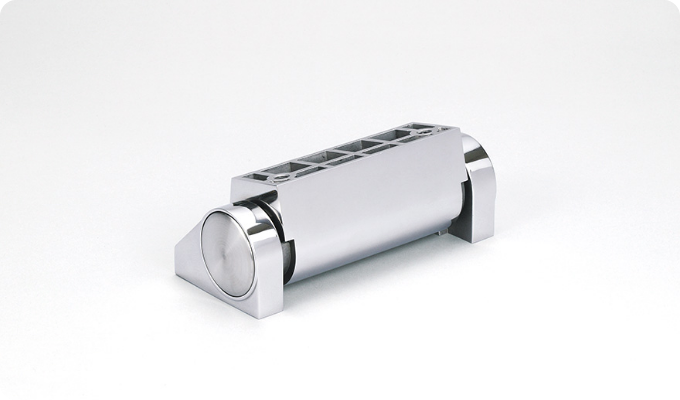

不锈钢制助力协助铰链HG-JH210
不锈钢材质的助力协助铰链。
在关闭时具有阻尼缓冲功能，能够缓慢关闭。
助力协助铰链·支撑的优点
气弹簧同样可以实现重型门和盖板的"轻盈"开启效果，但其结构与助力铰链或助力支撑存在显著差异。
气弹簧并非通过"弹簧反力"，而是借助"气体与油压"实现伸缩运动。
气体弹簧虽具备结构紧凑、力量强劲的特点，但存在随时间推移会发生气体泄漏的缺点。
而助力铰链和助力支撑利用弹簧反作用力，无需担心气体泄漏问题，可长期安心使用。
助力协助产品的选型
助力协助产品通过弹簧反作用力产生抬起上盖的扭矩。选型时关键在于确认"助力协助产品的扭矩"与"上盖的力矩"是否达到合理平衡。
顶盖的力矩是指？
顶盖力矩是指以某点为中心使物体产生旋转作用的力。

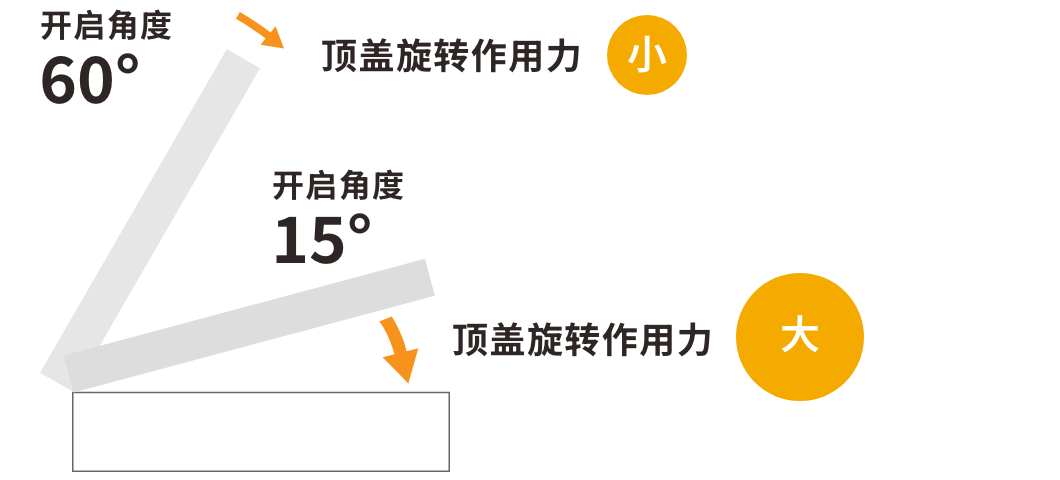

如图所示，力矩会随顶盖开启角度而变化：顶盖越接近水平状态，旋转作用力越强；越接近垂直状态，旋转作用力越弱。
- 开启角度60°：顶盖的旋转作用力较小
- 开启角度15°：顶盖的旋转作用力较大
为实现顶盖轻松开启，
建议保持"产品扭矩值（抬起顶盖的作用力）"大于"上盖力矩（顶盖的旋转作用力）"的状态。
当助力产品的扭矩值（抬起顶盖的作用力）大于顶盖的旋转作用力时，即可实现轻松开启。
另一方面，若在开启角度为0°时，抬起盖板的作用力仍然过大，将导致顶盖无法完全闭合。因此，在接近0°的开启角度时，必须保持"顶盖力矩（顶盖的旋转作用力）"大于"产品扭矩值（抬起顶盖的作用力）"。
当顶盖的旋转作用力大于助力产品的扭矩值（抬起顶盖的作用力）时，即可确保完全紧密关闭。

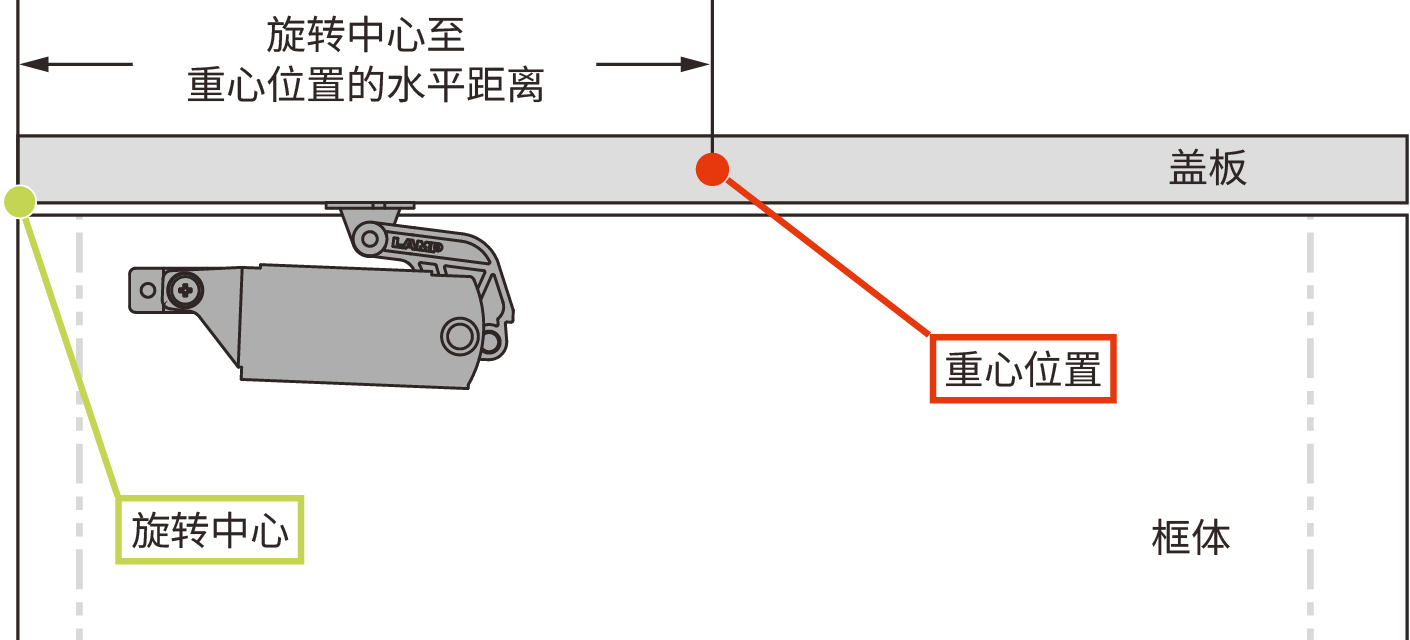

顶盖力矩计算公式如下所示。
