扭矩铰链基础知识
介绍扭矩铰链的结构、种类以及使用方法等基础知识。
实际产品选型，请使用扭矩铰链选型工具。
什么是扭矩铰链？
什么是扭矩铰链？

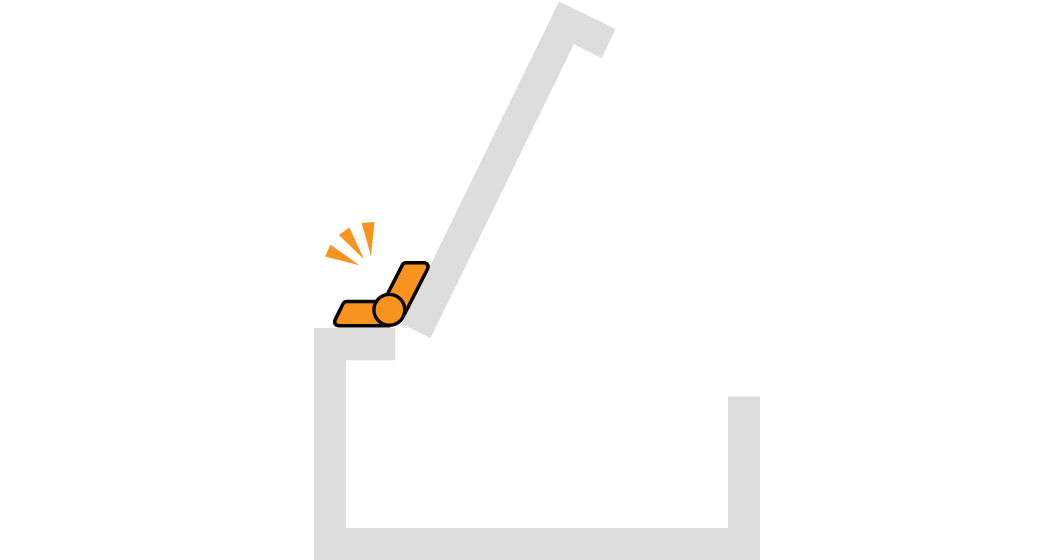

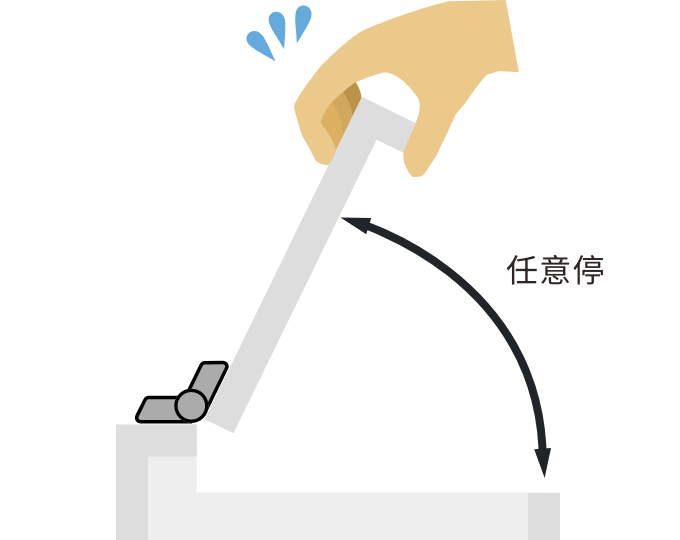

扭矩铰链是一种（任意停铰链）利用摩擦阻力，可将开闭中的门、盖板或盖罩（定位）在任意位置的铰链。在任意位置都能“稳稳停住”的功能被称为“任意停功能”。
使用扭矩铰链，可提升装置及设备的操作体验、提高附加价值。
为什么能够停在任意位置？——扭矩铰链的结构

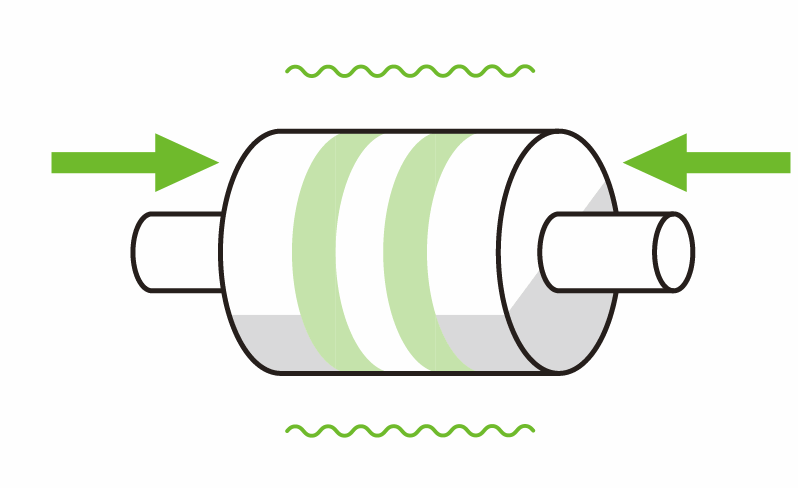

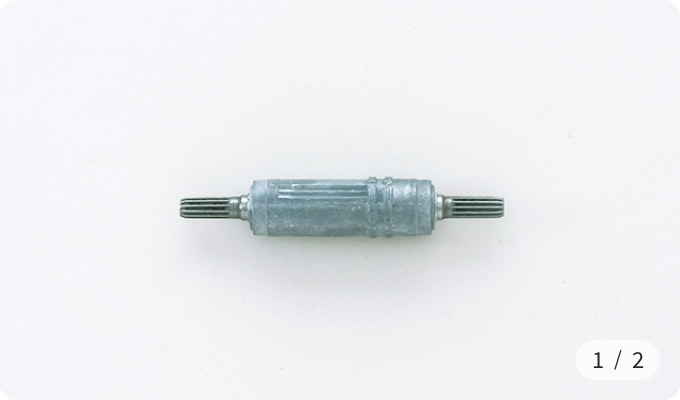

扭矩铰链的轴部采用的是具有摩擦功能的结构。门或盖板的开闭动作(使物体旋转的力)会产生摩擦，任意停功能发挥作用。
扭矩铰链构造种类

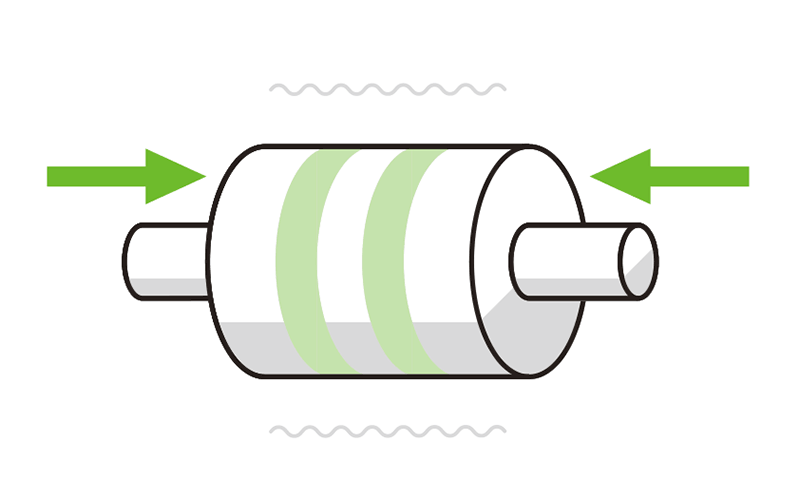

圆盘机构
可动圆盘将固定圆盘夹在中间进行旋转。

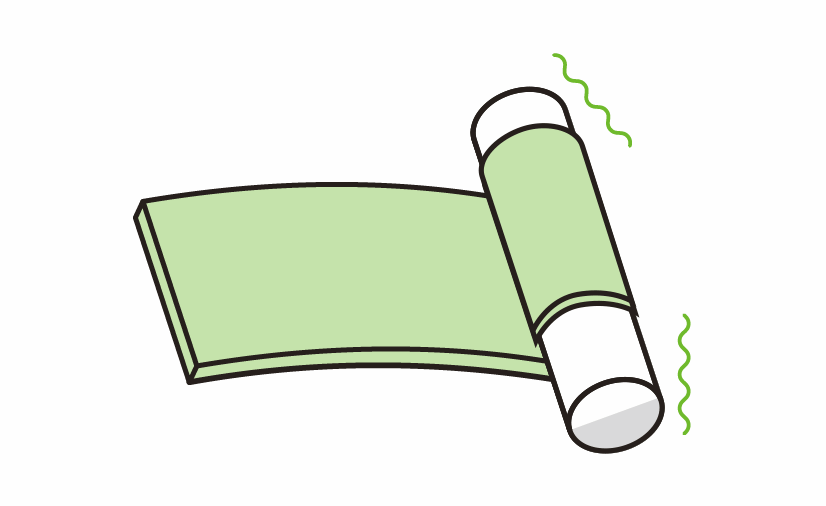

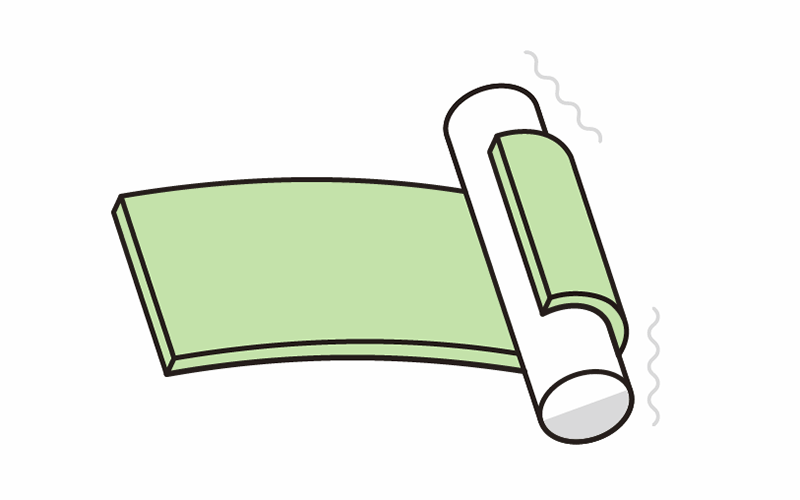

旋转机构
轴上卷绕板簧后进行旋转。

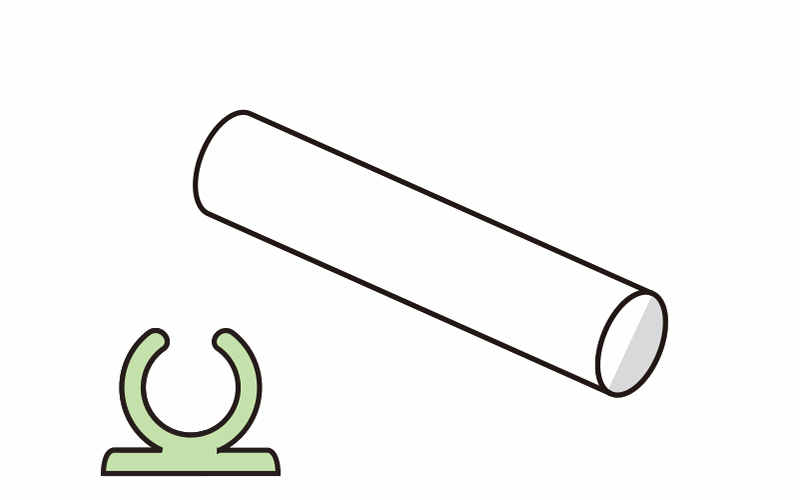

卡扣机构
轴由卡扣支撑后进行旋转。

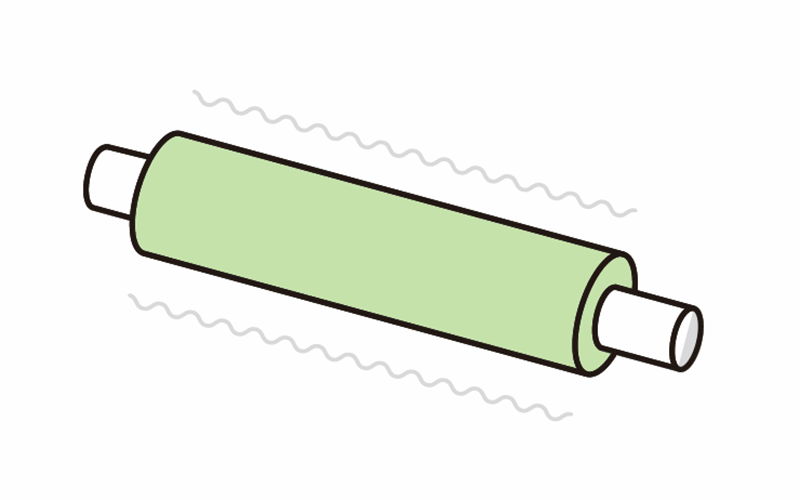

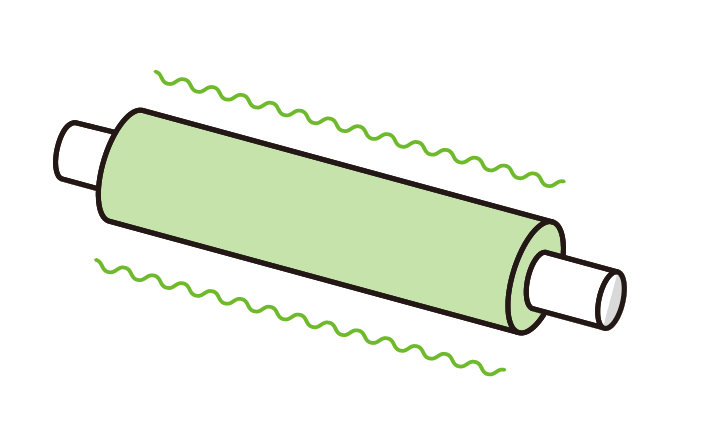

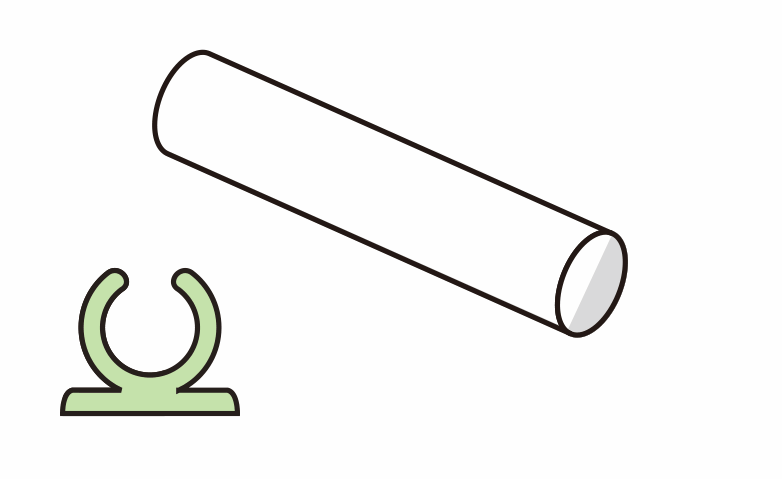

圆管机构
轴嵌入树脂圆管后进行旋转。
扭矩铰链的优点
优点01
提升作业效率

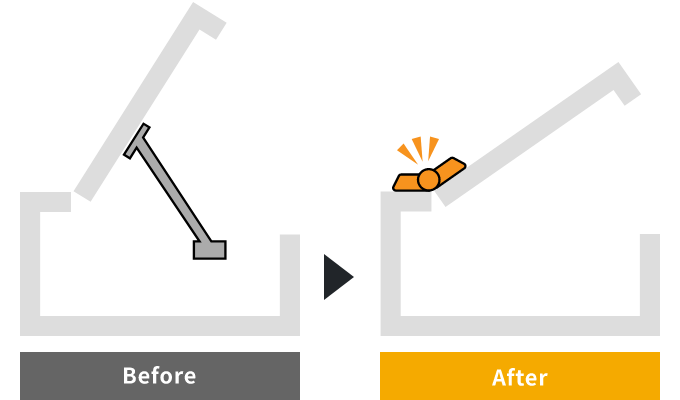

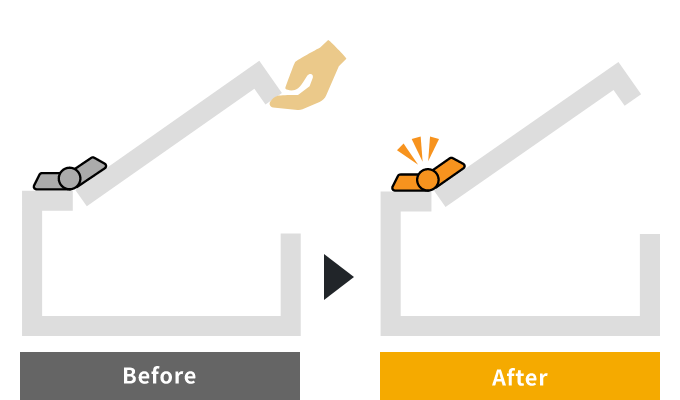

靠扭矩力将门停在任意位置，无需加装止动器。
优点02
提升设计感
无需支撑，内部更整洁
优点03
提升安全性

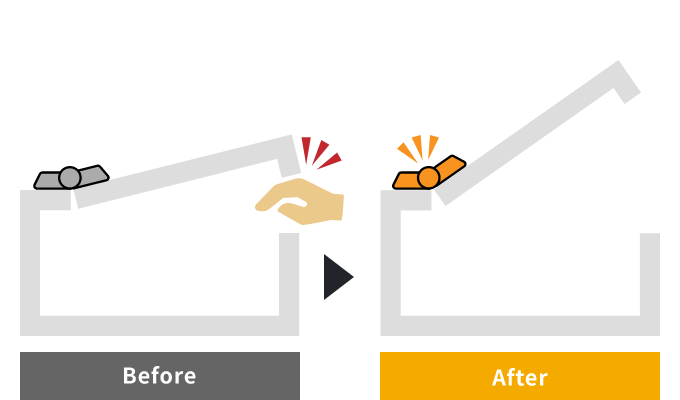

盖罩不会突然下落，更加安全
扭矩铰链的种类

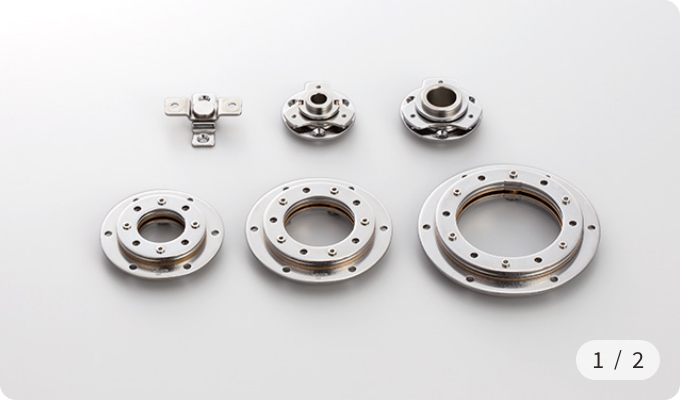

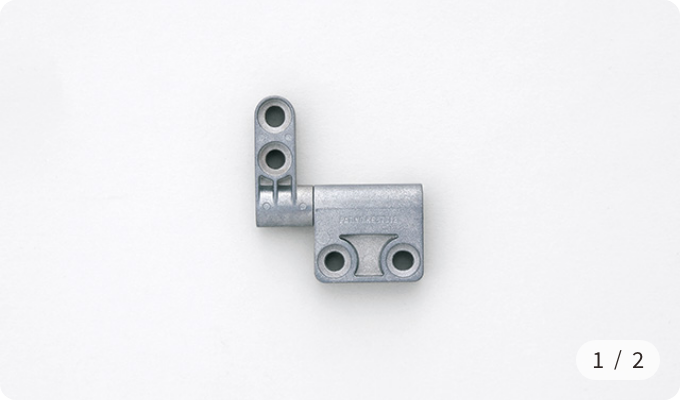

扭矩铰链的形状
点击图片即可切换显示画面。

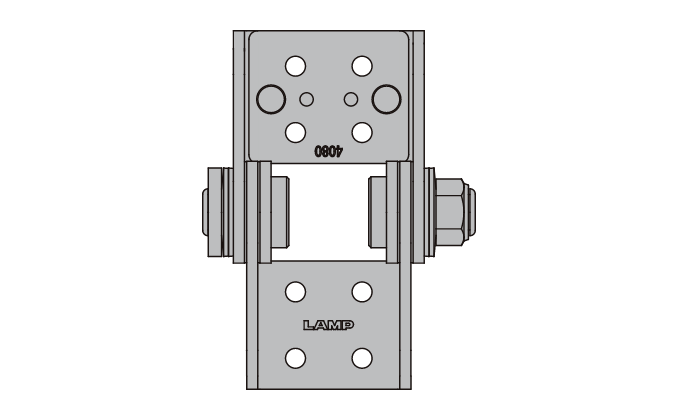

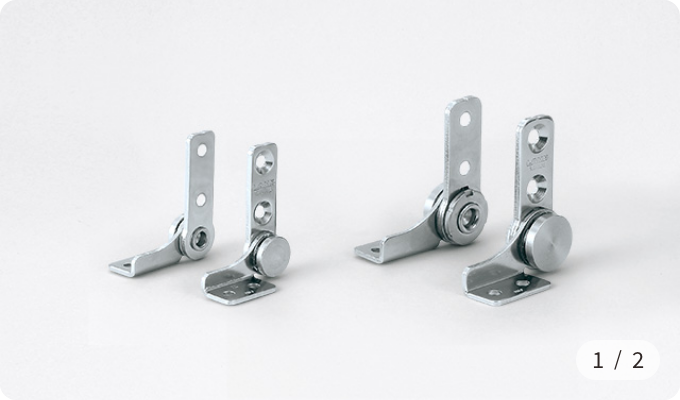

平合页·旗形合页

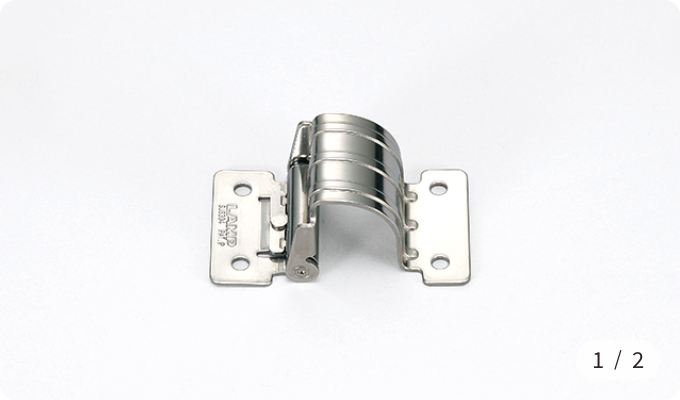

这是最标准的形状。
托座
铰链主体的形状是独特的。
嵌入式
通过插入成型或压入进行安装。铰链主体从外部看不见。
旋转·多轴
在倾斜方向、水平方向等多种方向上都能实现任意停。
内合页
由于从外部看不见铰链，因此不会破坏设备的设计美感。
关于带附加功能的扭矩铰链
扭矩铰链不仅能够实现任意停，还存在许多带有各种“附加价值”的产品。

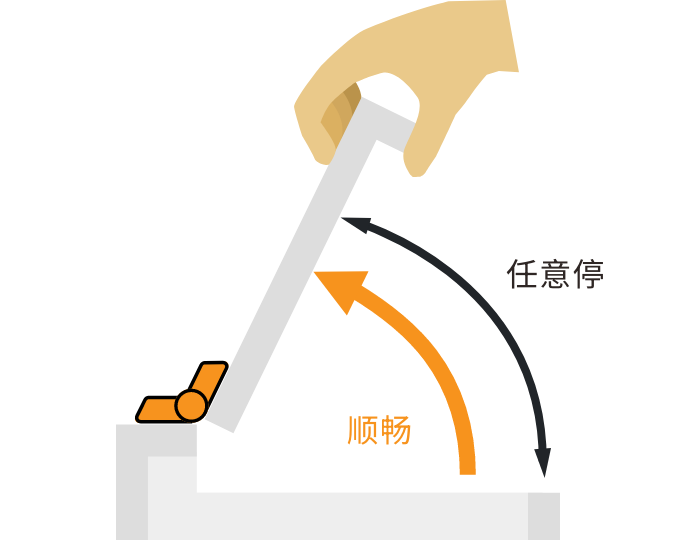

单向扭矩铰链
仅在一个方向产生扭矩力。

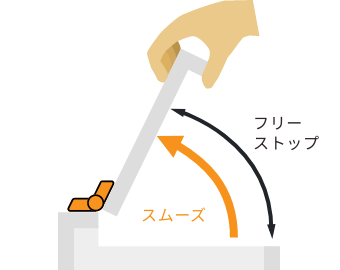

由于相反方向不产生扭矩，因此可以顺畅操作。
抬起方向不产生扭矩
抬起方向产生扭矩

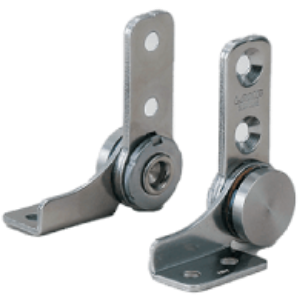

带调节功能扭矩铰链
可以根据门的重量和操作感来调整扭矩的强度。当扭矩力出现波动时，能够均匀地进行调整，方便维护。
制动扭矩铰链

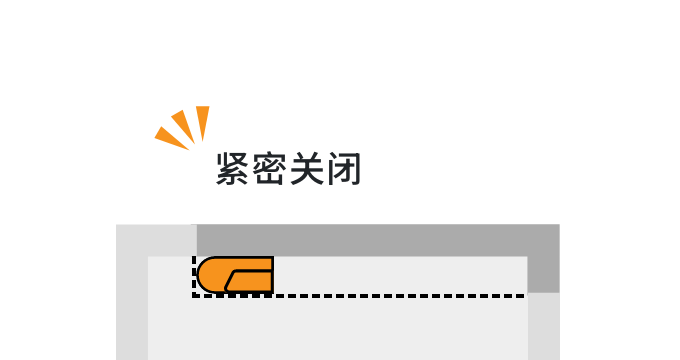

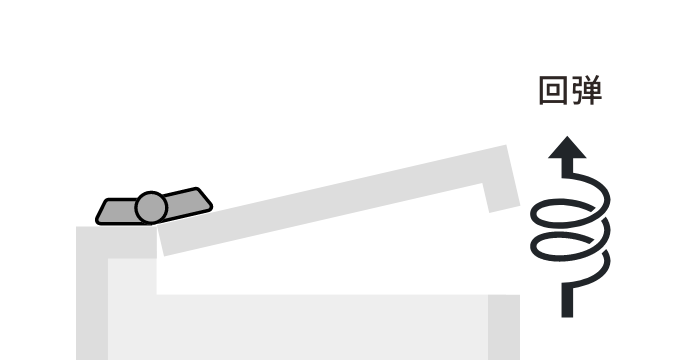

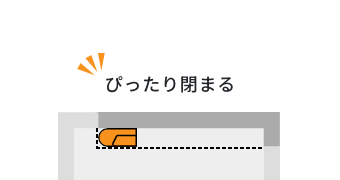

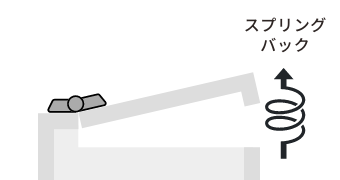

关闭时扭矩释放，不会产生反作用（回弹）。由于不需要用于保持门的部件，内部结构更加简洁。

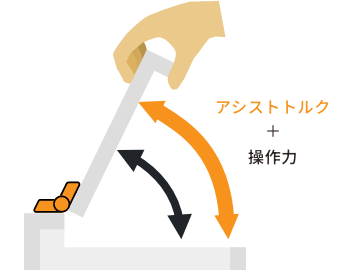

助力扭矩铰链

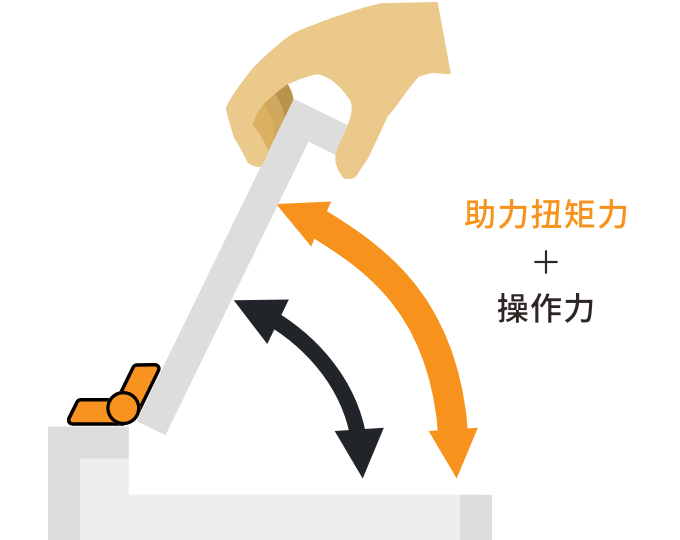

在抬起盖板或门时，由于助力扭矩的作用，操作起来比普通铰链更加轻松。

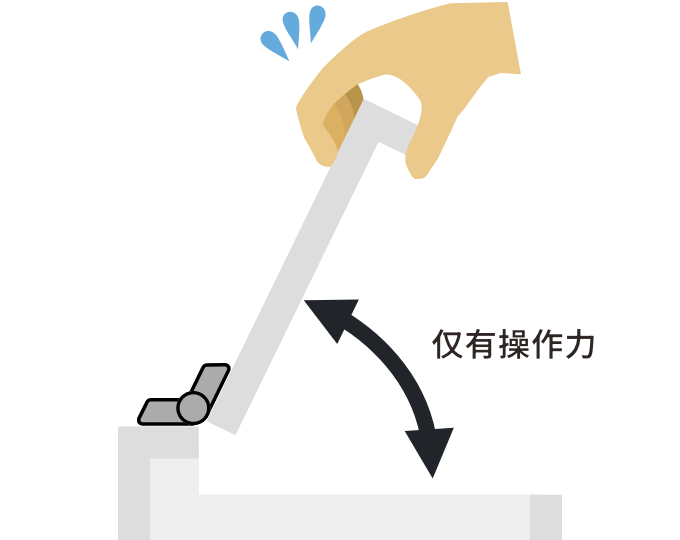

使用助力扭矩铰链，操作更轻松

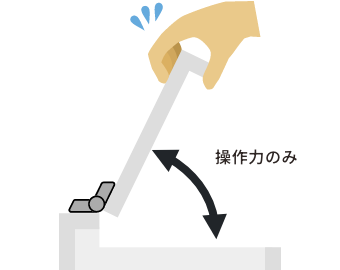

紧靠手的力操作
使用场景·采用案例介绍

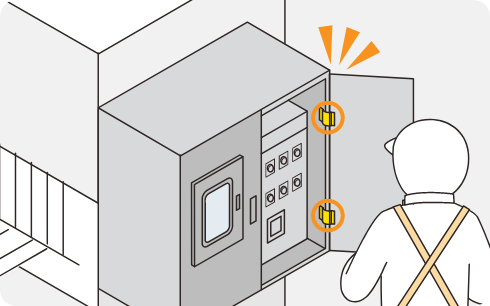

为设备盖板、显示器及照明器具角度调节而优化，
广泛应用于医疗设备、工业机械、交通工具及食品加工机械等多领域

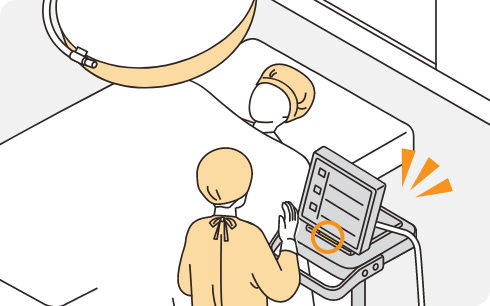

医疗设备

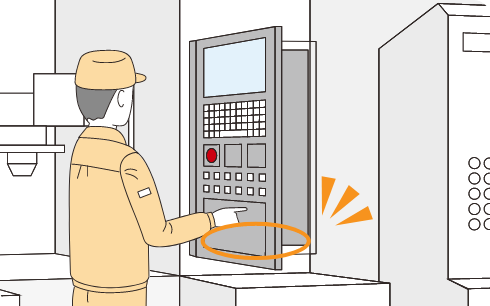

工业机械

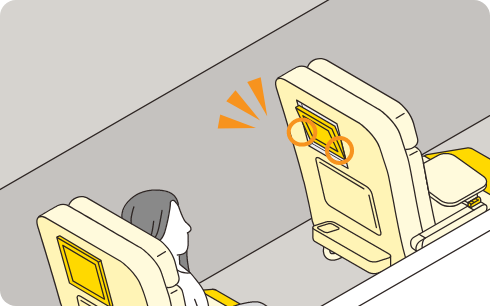

交通工具
食品加工机械
扭矩铰链的选型
请根据门重选择适合的扭矩铰链。
扭矩强度因产品而异。
0.45 N·m
4.0 N·m
门的力矩
什么是力矩？
作用于物体绕定点旋转的力效应
门的力矩是指？

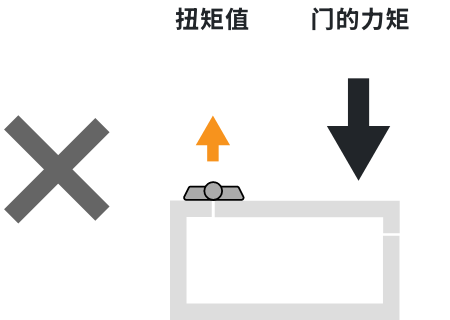

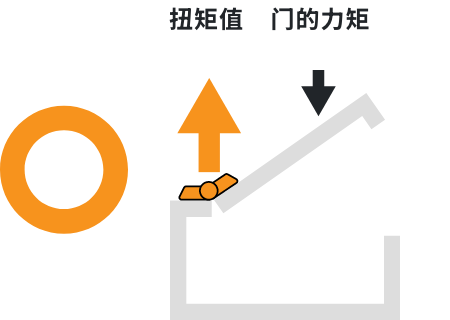

门作用于铰链的旋转力：当扭矩铰链的扭矩值小于门的力矩时，将无法实现任意位置悬停
无法任意停
扭矩铰链的扭矩值
门的力矩
任意停
扭矩铰链的扭矩值
门的力矩
扭矩铰链的允许偏差
选型时需将扭矩铰链的数值波动（允许偏差）纳入计算。
例如： 当扭矩值为3N·m的扭矩铰链存在±20%允许偏差时，其扭矩下限值=3N·m减去20%，即2.4N·m。若此时门扇力矩需求为2.5N·m，则当扭矩跌至下限时，可能出现门无法保持任意角度悬停的情况。
门力矩的详细计算方法请参考「基础知识 重心和扭矩的计算方式」
