Was ist die Betätigungskraft?
Grundlegende Kenntnisse für die Konstruktion
Was ist die Betätigungskraft?
Was ist die Betätigungskraft?
Betätigungskraft ist die Kraft, die erforderlich ist, um Türen oder Klappen zu bewegen.
Beispielsweise kann durch die Berechnung der Kraft, die zum Öffnen oder Schließen einer Tür erforderlich ist, eine optimale Konstruktion und ein komfortables Bedienungsgefühl erzielt werden.
- Die erforderliche Kraft hängt vom Gewicht der Tür und der Bewegungsposition ab.
- Durch die Berechnung der Betätigungskraft bei der Konstruktion können geeignete Beschläge ausgewählt und eine reibungslose Bedienung gewährleistet werden.
Berechnung der Betätigungskraft
Unter der Annahme, dass sich die Drehmomentachse im Drehpunkt befindet, kann die Betätigungskraft mit der folgenden Formel berechnet werden.
Betätigungskraft, wenn die Drehmomentachse nicht im Drehpunkt liegt
Für Drehmomentklappenbeschläge, bei denen die Drehmomententstehungsachse nicht in der Drehachse liegt, gilt eine andere Berechnungsformel. Bitte nutzen Sie in diesen Fällen unser Auswahltool für Drehmomentbeschläge.
Betätigungskraft von Schwenk-Drehmomentscharnieren.
Betätigungskraft auf Schwenk-Drehmomentscharniere

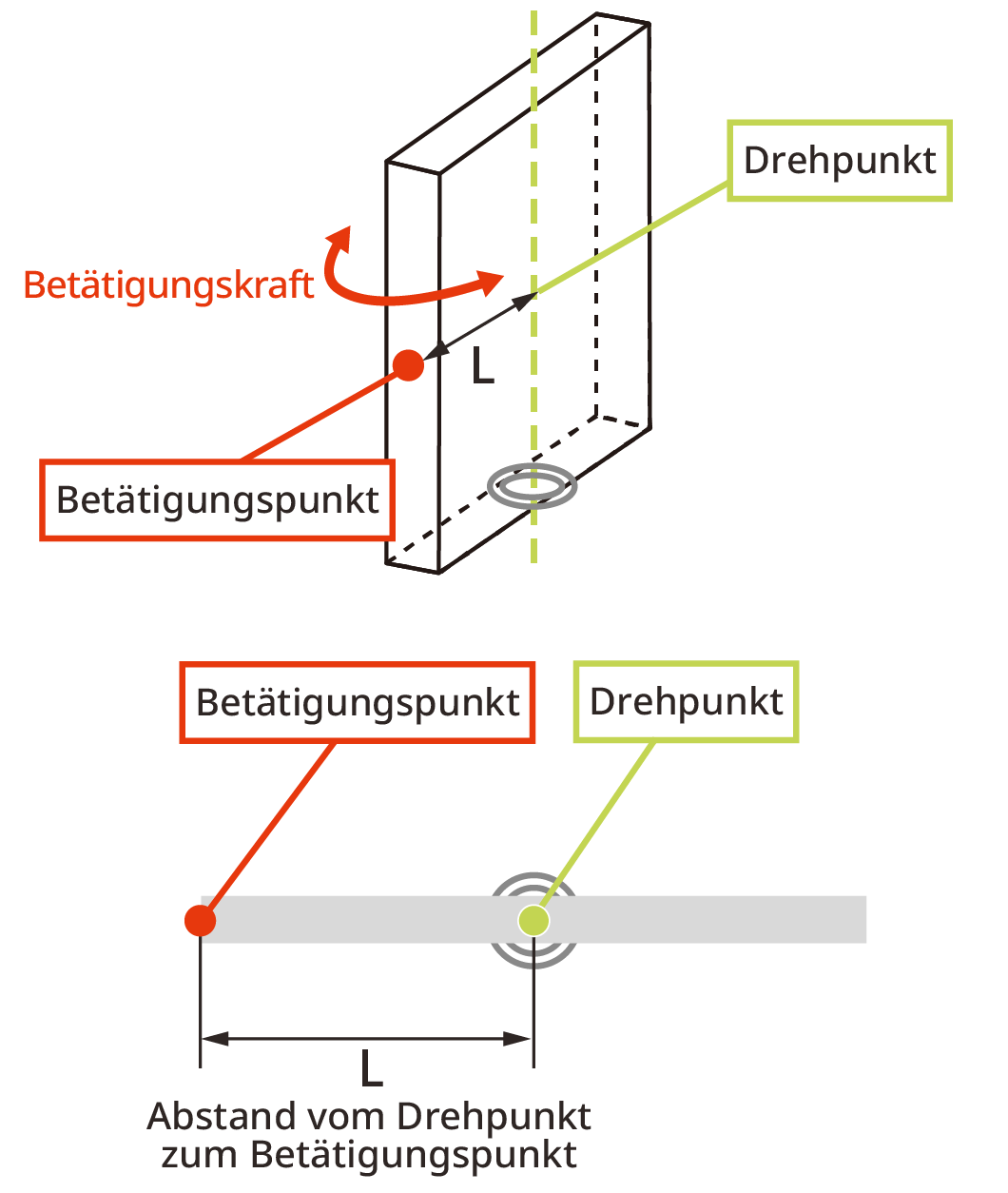

Bei einer Drehung in Schwenkrichtung (horizontal) ist das Gewicht der Klappe/ Tür theoretisch irrelevant, sodass die folgende Formel zur Berechnung herangezogen werden kann.
* Es wird davon ausgegangen, dass sich die Drehmomentenachse im Drehpunkt befindet.
Beispiel
Schwenk-Drehmomentscharnier HG-S50-34 (Drehmomentwert 5.0 ± 20 % N·m), Gewicht = 3 kg, horizontaler Abstand vom Drehpunkt zum Betätigungspunkt = 450 mm: Die Betätigungskraft beträgt 5.0 N·m ÷ 450 mm × 1000＝ 11.11 N.
Da die Drehmomentabweichung ±20 % beträgt,
beträgt die Betätigungskraft bei Erreichen des unteren Grenzwerts 5.0 N·m × 0.8÷450 mm × 1000＝ 8.89 N und
und bei Erreichen des oberen Grenzwerts 5.0 N·m × 1.2÷450 mm × 1000＝ 13.33 N.
Das bedeutet, dass eine Betätigung mit 8.89 N～ 13.33 N möglich ist.
Beispiel Kalkulation
Betätigungskraft = Drehmomentwert ÷ Horizontaler Abstand vom Drehpunkt zum Betätigungspunkt
Momentberechnungen sind dank des
Auswahltools kein Problem mehr!
Nutzen Sie unser MDT-Auswahltool, um Produkte auszuwählen, die Ihren Anforderungen entsprechen.
Geben Sie dazu einfach den Abstand zum Schwerpunkt und das Gewicht der Klappe ein
