Grundlagenwissen zu Klappenbeschlägen mit Dämpfung
Hier finden Sie grundlegende Informationen zur Funktionsweise,
den verschiedenen Arten und der Verwendung von gedämpften Klappenhaltern.
Zur Auswahl eines konkreten Produkts empfehlen wir Ihnen die Nutzung unseres
Auswahltools für Dämpfungsscharniere und -halterungen.
Was ist ein Klappenbeschlag mit Dämpfung?
Was ist ein Klappenbeschlag mit Dämpfung?
Eine Klappenbeschlag mit Dämpfung, auch als "Soft-Down-Beschlag" bekannt, ermöglicht das langsame Öffnen und Schließen von Türen und Klappen. Die langsame Öffnungsfunktion wird als "Soft Open" bezeichnet, die langsame Schließfunktion als "Soft Close" oder "Soft Down".
Durch die kontrollierte Geschwindigkeit beim Öffnen und Schließen reduzieren Dämpfer nicht nur Geräusche und Stöße, sondern verleihen auch der Bewegung Ihrer Möbel oder Geräte einen besonderen Komfort. Darüber hinaus erhöhen sie die Sicherheit, indem sie das Risiko des Einklemmens von Fingern verringern.
Wie entsteht die gedämpfte Bewegung? – Der Aufbau von Klappenbeschlägen mit Dämpfung
Die meisten unserer Dämpfer sind mit einem einzigartigen Dämpfungsmechanismus namens „Lapcon“ ausgestattet, der auf einem viskosen Material basiert. Daher werden sie manchmal auch als „Lapcon-Dämpfer“ bezeichnet.
Die Soft-Close-Funktion wird durch den Widerstand des viskosen Materials aktiviert.
Wichtige Punkte bei der Auswahl von Scharnieren und Klappenbeschlägen

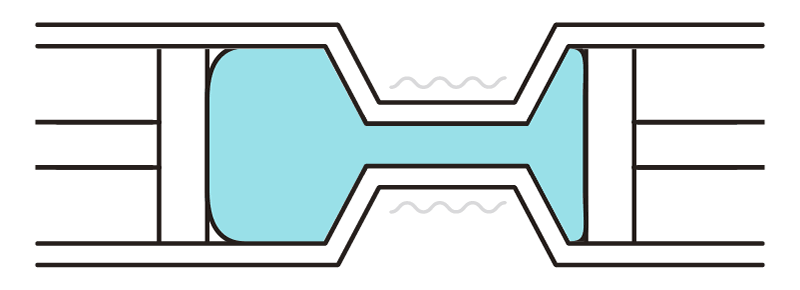

Öffnungsstruktur
Widerstand entsteht, wenn die viskose Flüssigkeit aus einer breiteren Kammer in eine schmalere strömt.

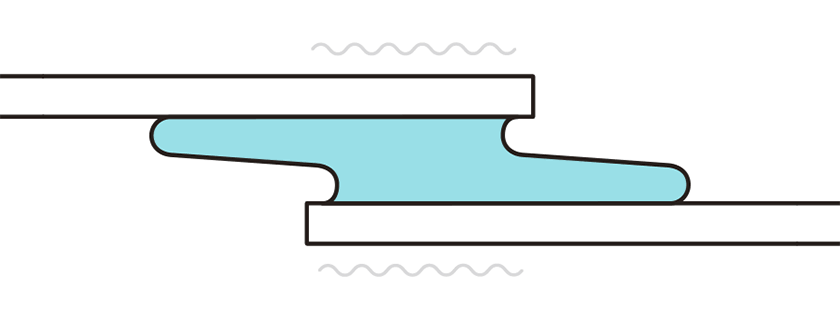

Scher-konstruktion
Wenn eine Platte, zwischen der sich ein viskoses Material befindet, bewegt wird, entsteht Widerstand.
Arten von Klappenbeschlägen
Öffnungsarten die mit Klappenbeschlägen kompatibel sind

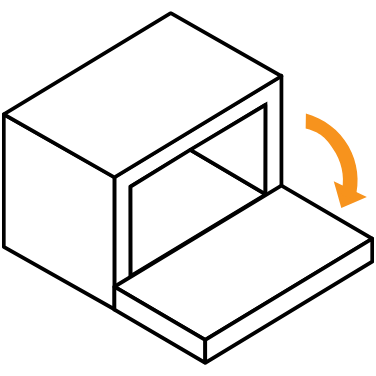

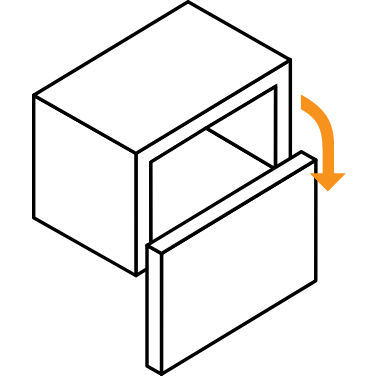

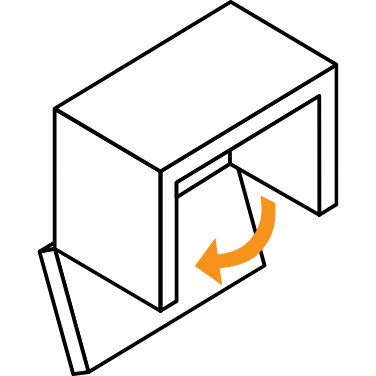

Nach unten öffnende Klappe

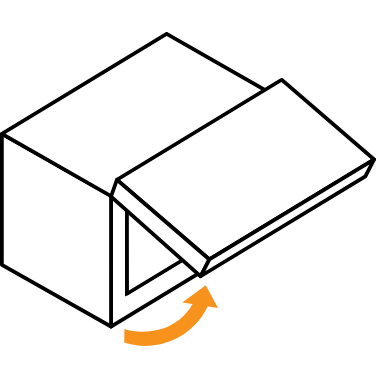

Nach oben öffnende Klappe

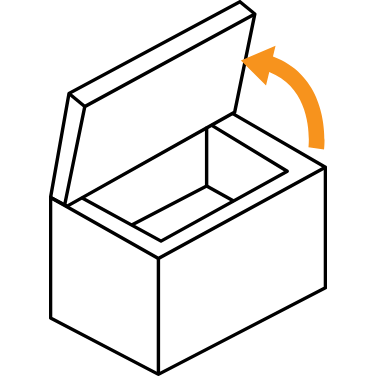

Deckelöffnung
Bodenseitige Öffnung

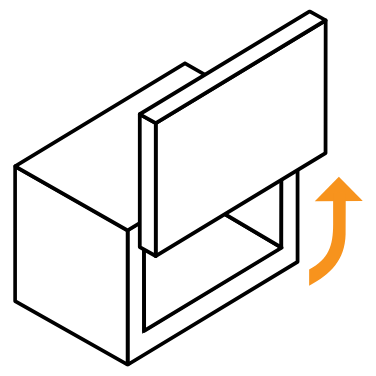

Vertikal nach oben öffnend
Vertikale Öffnung nach unten

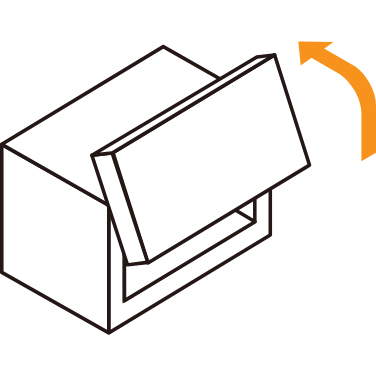

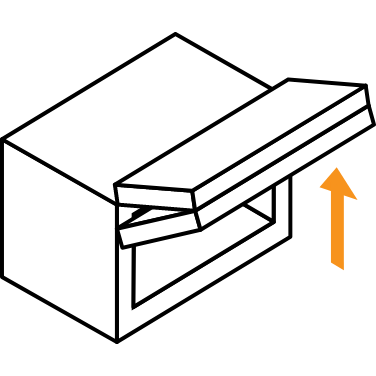

Schwenkbare Öffnung nach oben
Horizontale Falttür

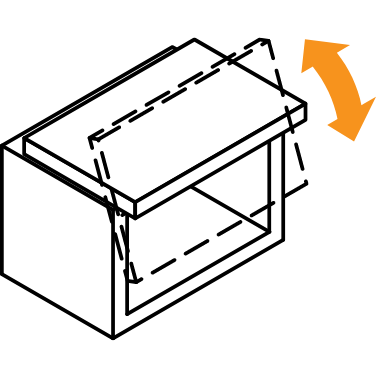

Horizontale Aufbewahrung
Eine nach unten öffnende Klappe wird häufig für Schränke unterhalb der Augenhöhe verwendet, wie z. B. Fernsehschränke, während eine nach oben öffnende Klappe für Schränke oberhalb der Augenhöhe verwendet wird, wie z. B. Küchenoberschränke. Nach oben öffnende Klappen werden häufig für die Deckel von Truhen oder Spielzeugkisten verwendet.
Arten von Klappenbeschlägen

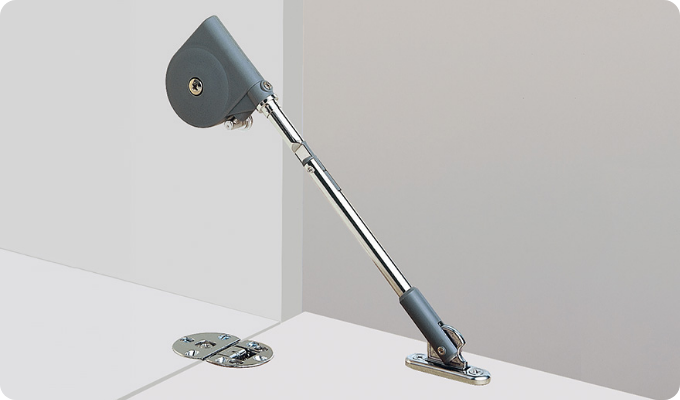

Standard- Klappenhalterung
Diese werden an der Seitenwand einer Klappe angebracht.

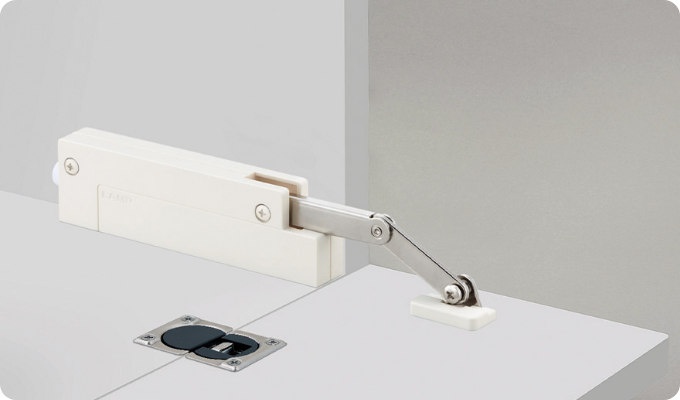

Einfach zu installierende Klappenhalterung
Um die Installationsposition zu bestimmen, richten Sie die Halterung einfach am Ende des Schrankbodens aus. So entfällt das mühsame Positionieren.

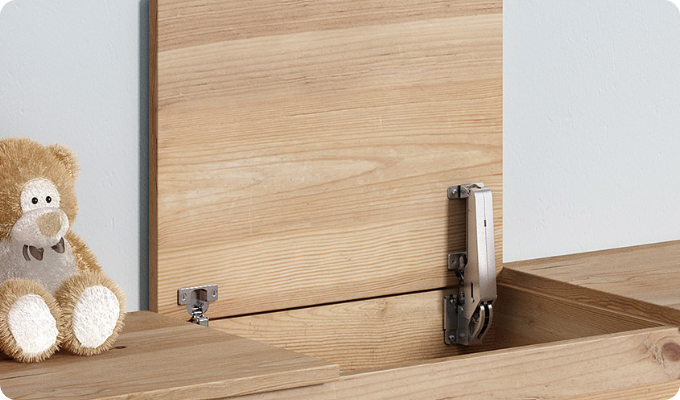

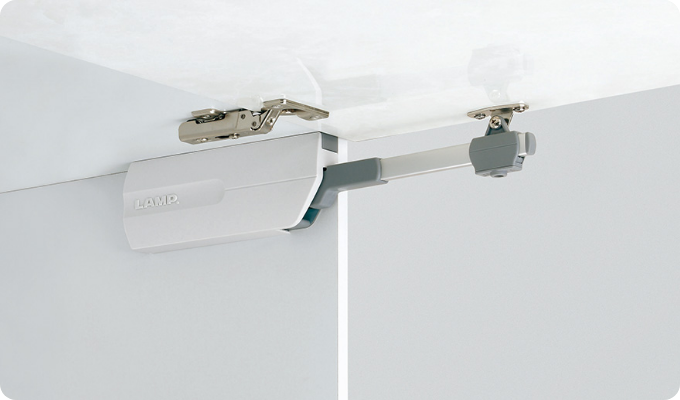

Klappenhalter mit Topfscharnieren
Durch die Montage auf dem Topfscharnier werden die zwei Komponenten – das Scharnier und der Klappenbeschlag – zu einer Einheit kombiniert.

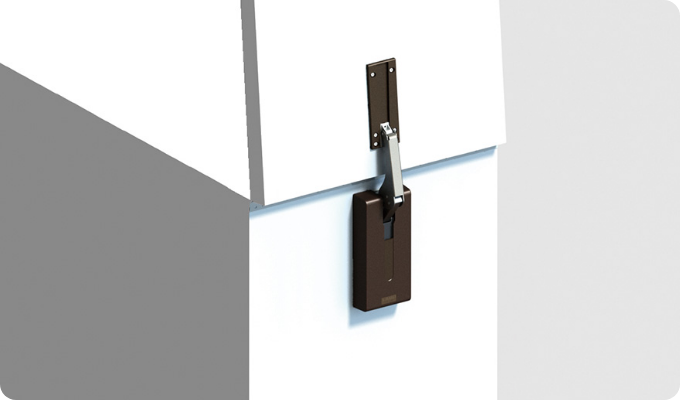

Tresendämpfer
Dieser Tresendämpfer eignet sich besonders für Theken oder hochklappbare Arbeitsplatten. Selbst bei geringem Öffnungswinkel schließt dieser langsam und leise.

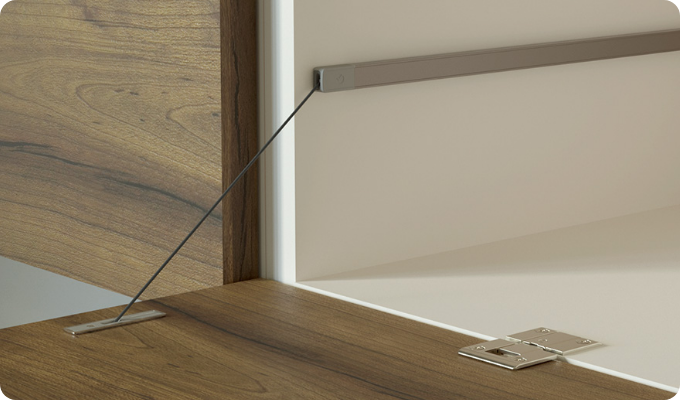

Draht-Dämpferhalter
Diese Dämpferhalterung aus Draht ist besonders unauffällig.
Multifunktionaler Dämpfungsklappenbeschlag
Dieser Klappenbeschlag verfügt nicht nur über eine Soft-Close-Funktion, sondern auch über eine hebeunterstützende Funktion zum leichten Öffnen der Klappe sowie einen stufenlosen Stopp, mit der die Klappe in jeder gewünschten Position arretiert werden kann.
Auswahl der Klappenbeschläge mit Dämpfung
Ist Ihnen schon einmal eine Klappe zugefallen, obwohl Sie einen Dämpfer daran angebracht haben? Das kann passieren, wenn Sie einen Dämpfer wählen, der für das Gewicht und die Größe der Klappe nicht geeignet ist. Die Wahl des richtigen Produkts ist entscheidend für einen sanften Schließvorgang.
Wenn beispielsweise ein Dämpfer mit schwacher Widerstandskraft an einer großen und schweren Klappe angebracht wird, kann die Klappe dennoch zuschlagen; umgekehrt kann es sein, dass eine kleine und leichte Klappe mit einem Dämpfer mit starker Widerstandskraft auf halbem Weg stehen bleibt.
Die Auswahl eines Dämpfers erfolgt auf der Grundlage des Moments der Klappe oder des Deckels
Türöffnungen, die mit gedämpften Klappenbeschlägen kompatibel sind
Das Moment einer Klappe oder eines Deckels beschreibt die Kraft, mit der sich ein Objekt um einen bestimmten Punkt drehen möchte.
Wie in der Abbildung gezeigt, hängt das Moment vom Öffnungswinkel der Klappe oder des Deckels ab. Je näher die Tür zur Horizontalen steht, desto stärker ist die Drehkraft und je näher sie zur Vertikalen steht, desto schwächer ist sie.
Bei der Auswahl eines gedämpften Klappenbeschlags muss das maximale Moment der Klappe oder des Deckels berücksichtigt werden. Sehen wir uns ein konkretes Beispiel an.

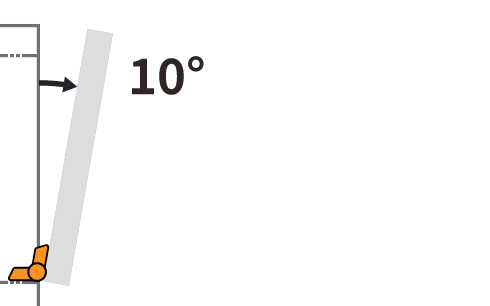

Öffnungswinkel 10°
Die Kraft, mit der sich die Klappe drehen will, ist gering.

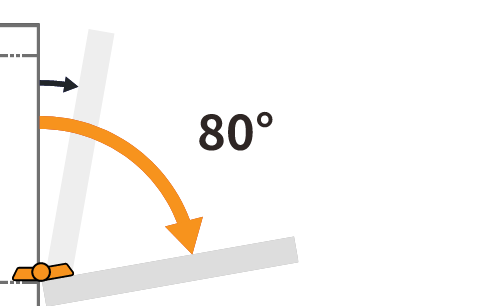

Öffnungswinkel 80°
Zum Drehen der Klappe ist mehr Kraft erforderlich
Wenn Sie einen Klappenbeschlag auswählen, der dieser schwachen Momentbedingung entspricht...

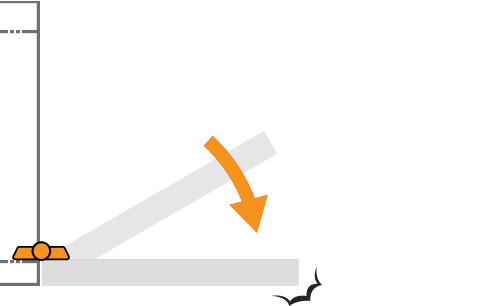

Wenn der Öffnungswinkel zunimmt, kann die Tür dem starken Moment nicht standhalten und schlägt auf.
Mit anderen Worten: Durch die Auswahl einer Dämpferhalterung, die dem maximalen Moment innerhalb des Öffnungswinkels entspricht, öffnet sich die Tür langsam, selbst wenn sie bei einem beliebigen Öffnungswinkel losgelassen wird.

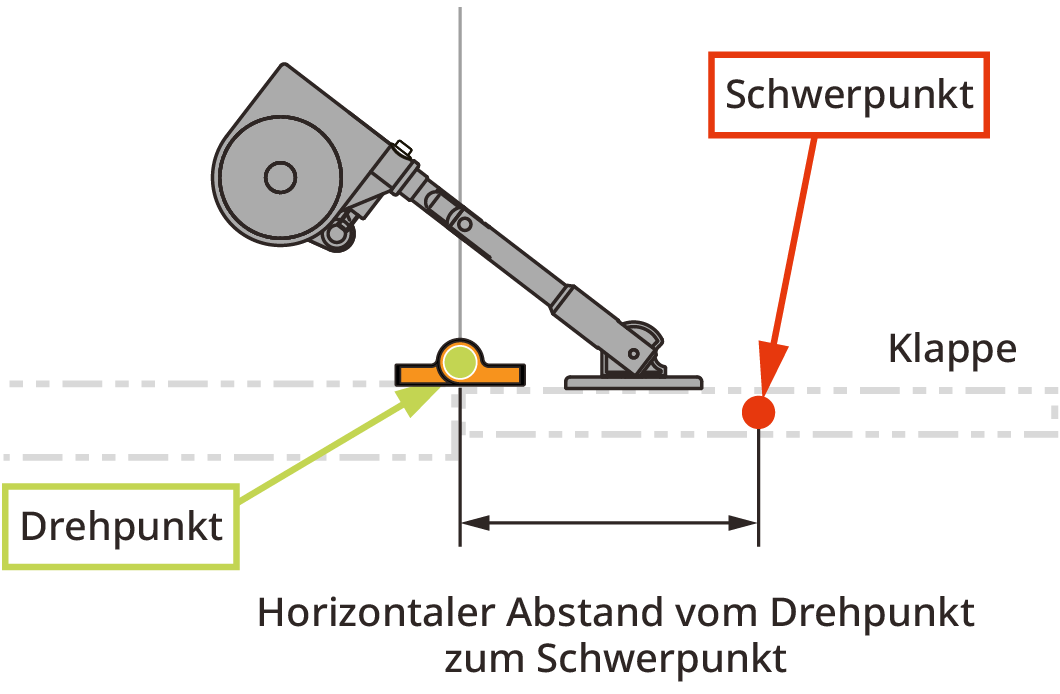

Die Formel zur Berechnung des maximalen Moments lautet wie folgt.
Schwerpunkt der Klappe
Der Schwerpunkt einer einteiligen Klappe aus einem einheitlichen Material kann bestimmt werden, indem man die Länge der Tür durch 2 teilt.
Produkte mit einstellbarer Dämpfungskraft
Bei einigen Produkten, wie der Soft-Down-Halterung der NSDX-Serie oder dem Modell CSD-10-TV, kann die Dämpfungskraft nach der Montage eingestellt werden.
Sie können nicht nur die Schließ- und Öffnungsgeschwindigkeit der Klappe einstellen, sondern diese Beschläge können im Vergleich zu anderen auch für Klappen mit einem größeren Bereich an Größen und Gewichten verwendet werden.
Klicken Sie hier für Klappenbeschläge mit einstellbarer Dämpfungskraft
Mit unserem Auswahl-Tool entfällt das umständliche
Berechnen von Momenten!
Nutzen Sie unser MDT-Auswahltool, um Produkte auszuwählen, die Ihren Anforderungen entsprechen.
Geben Sie dazu einfach den Abstand zum Schwerpunkt und das Gewicht der Kappe ein.
