Berechnungen zur Verwendung von
Drehmomentscharnieren an Monitoren

Wie lässt sich die Position des Monitors halten?

Für diese Funktion variieren die verwendbaren Drehmomentscharniere je nach Faktoren wie Gewicht und Einstellwinkel.
Auf dieser Seite können Sie die für Ihre Anforderungen am besten geeigneten Scharniere ermitteln, indem Sie einfach die Maße für den Monitor und die Scharniere eingeben.

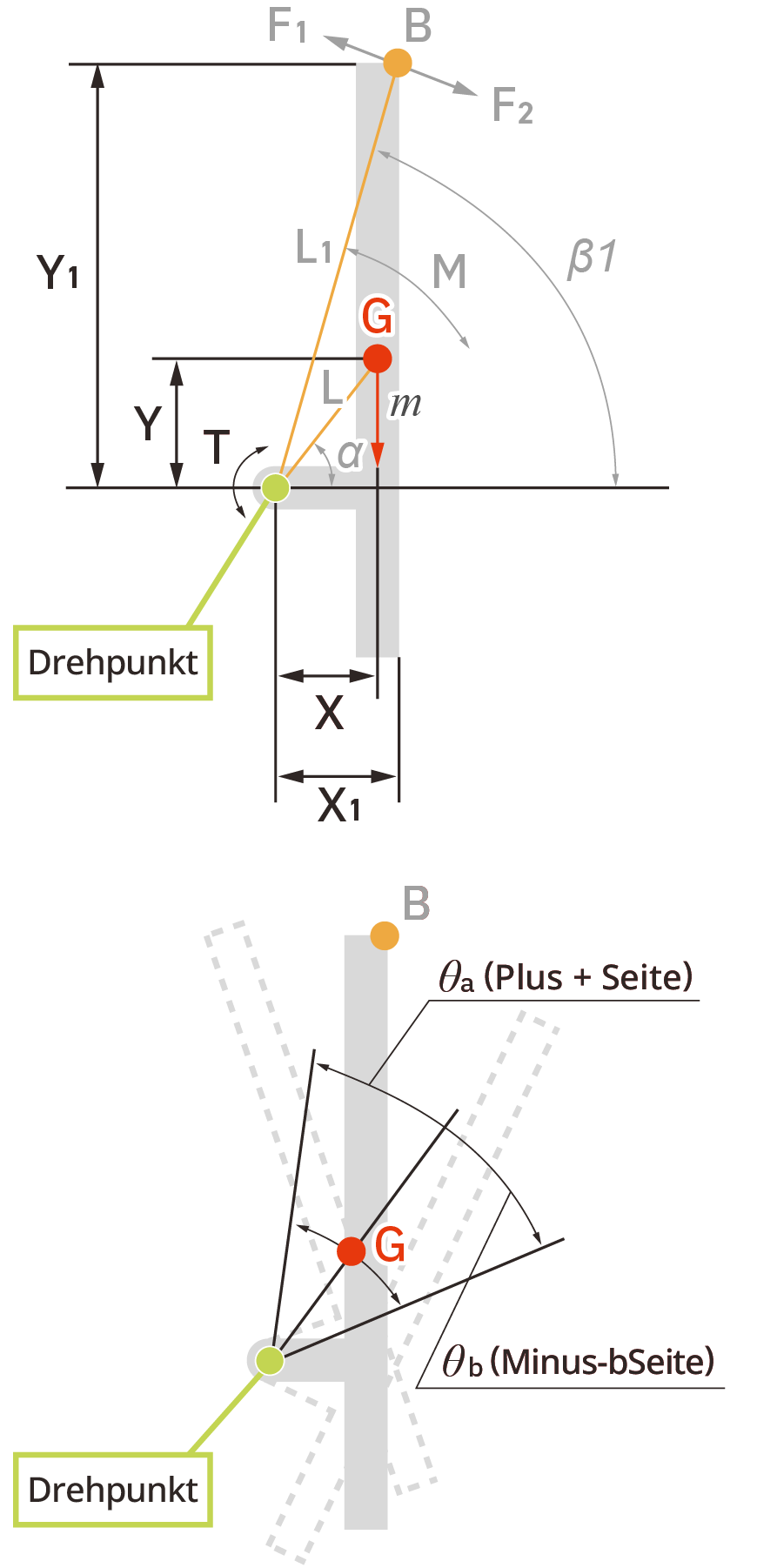

Eingabe der Monitorbedingungen

Eingabe der Monitorbedingungen

Gewicht des
Monitors
m

Abstand vom Drehzentrum
zum Schwerpunkt G^* des Monitors

Horizontaler
Abstand
X

Vertikaler
Abstand
Y

* Wenn der Schwerpunkt nicht bekannt ist, hier klicken

Abstand L

Winkel a

Abstand zum Rand des Monitors^*

Horizontale
Entfernung
X₁

Vertikale
Entfernung
Y₁

* Es wird davon ausgegangen, dass die Winkeleinstellung des Monitors an der Kante des Monitors vorgenommen wird.

Abstand L₁

Winkel β₁

Einstellwinkel

θ_a
(bis zu 40°)

θ_b
(-30°)

Maximaler Drehmomentwert Mmax^*

N·m

Moment bei 0° M

N·m

* Maximales Moment bei allen Winkeln, einschließlich derer außerhalb des Einstellbereichs. Berechnet mit der Erdbeschleunigung g＝ 9.80665 m/s².

Moment Ma bei θa

N·m

Moment Mb bei θb

N·m

Maximales Moment Mj innerhalb des
Einstellbereichs (der größere Wert
von Ma und Mb)

N·m

Drehmomentwert des verwendeten Drehmomentscharniers: T

N·m

Negativer
Wert der
Drehmomenttoleranz^*

%

* Bitte geben Sie die erwartete negative Toleranz (%) des Drehmomentscharniers ein, das Sie verwenden möchten. Bei den meisten Scharnieren beträgt diese -20 %.

Mindestdrehmomentwert Tmin

N·m

Berechnungsergebnis: Bewertung

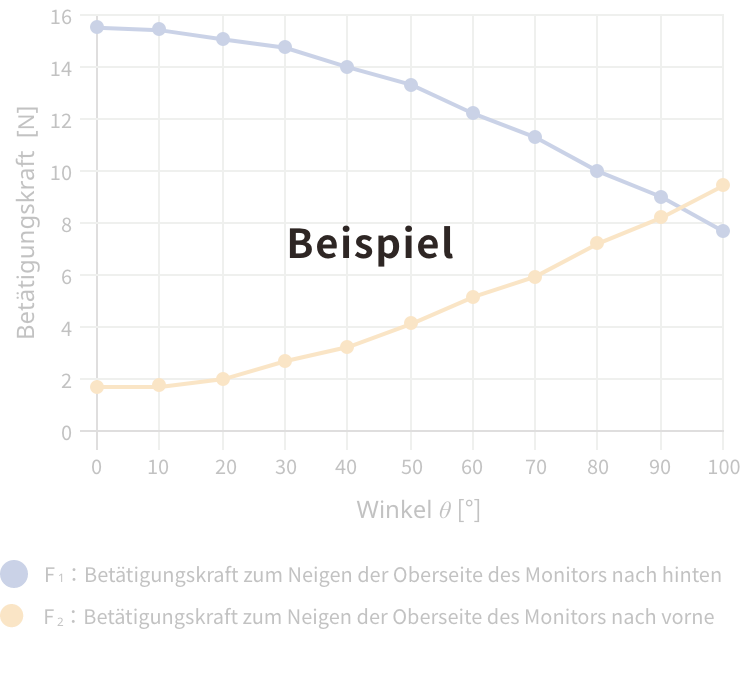

Betätigungskraft (bei 0°)

N

Betätigungskraft (bei 0°)

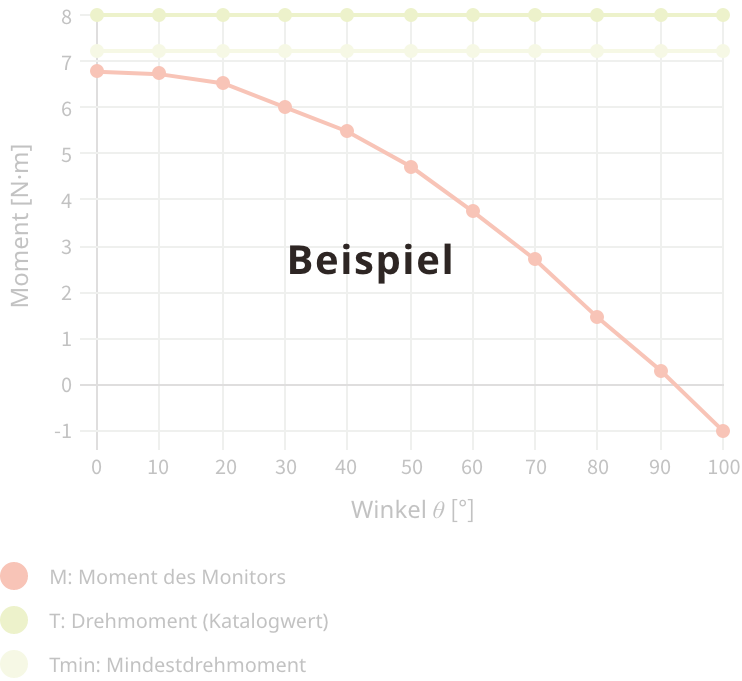

N; Moment des Monitors Erforderliches Drehmoment

Betätigungskraft des Monitors

* Diese Ergebnisse sind rein rechnerisch und dienen nur als Referenz. Bitte überprüfen Sie sie unbedingt an dem tatsächlichen Objekt oder einem Testanschlag.
