Grundlagenwissen zu Scharnieren und Klappenhaltern mit Hebeunterstützung
Hier finden Sie grundlegende Informationen zu den Funktionen,
Arten und Verwendungsmöglichkeiten von Scharnieren und Klappenhaltern mit Hebeunterstützung.
Zur Auswahl eines konkreten Produkts nutzen Sie bitte die entsprechenden
Auswahltools für Scharniere mit Hebeunterstützung
Was ist eine Hebeunterstützung?
Was ist eine Hebeunterstützung?
Hebeunterstützung ist eine Funktion, mit der sich schwere Türen und Deckel leicht und sanft öffnen lassen.
Selbst große Geräteabdeckungen lassen sich mühelos mit einer Hand öffnen. Das verringert die körperliche Belastung. Diese Funktion wird auch als Hebeunterstützung oder "Lift-Assist" bezeichnet.
Es gibt zwei Arten von Produkten mit dieser Funktion: Scharniere und Klappenhalter.

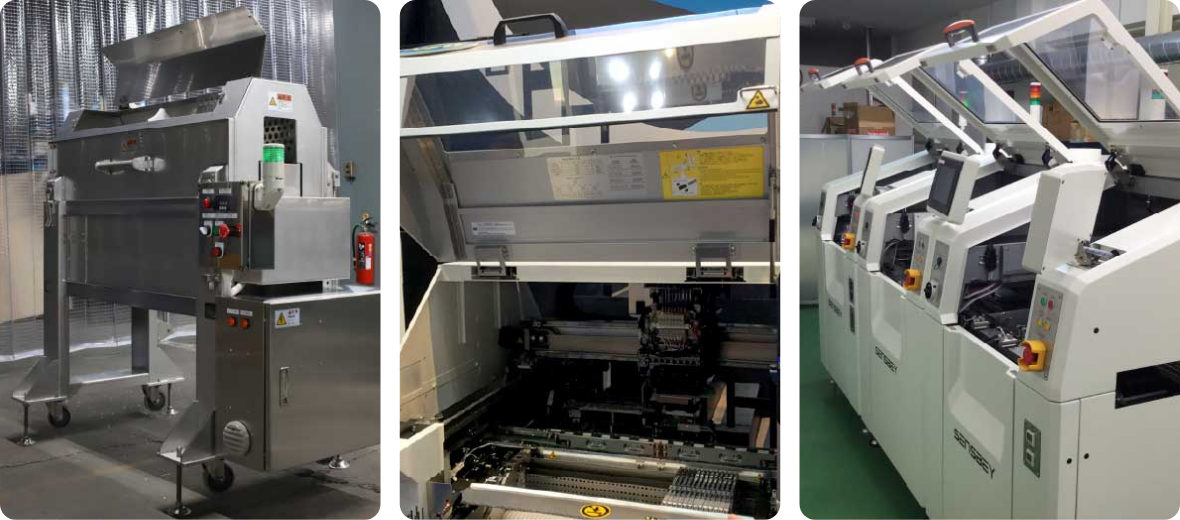

Sie werden für nach oben öffnende Klappen und Abdeckungen von Lebensmittelmaschinen, Lötgeräten, Chipmontagegeräten und ähnlichen Geräten verwendet.
Außerdem eignen sie sich ideal für große Abdeckungen, die häufig geöffnet und geschlossen werden, wie z. B. bei großen Analysegeräten.
Warum lassen sie sich so leicht öffnen? Aufbau der Scharniere und Klappenhalter mit Hebeunterstützung.
Hebeunterstützende Scharniere und Klappenhalter nutzen die Gegenkraft einer Feder, um schwere Gegenstände leicht anzuheben.
Durch den Einsatz zweier verschiedener Federn, die je nach Anwendungszweck verwendet werden, wird ein optimales Ergebnis erzielt.

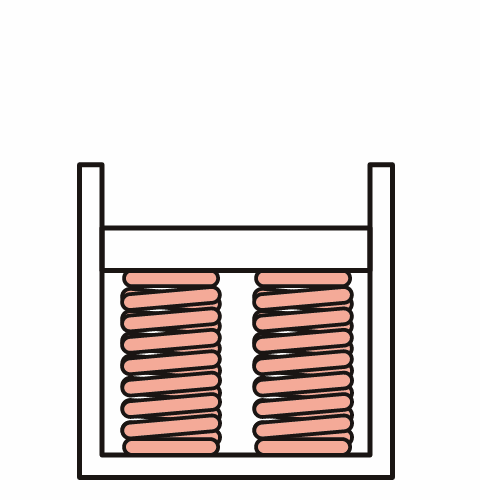

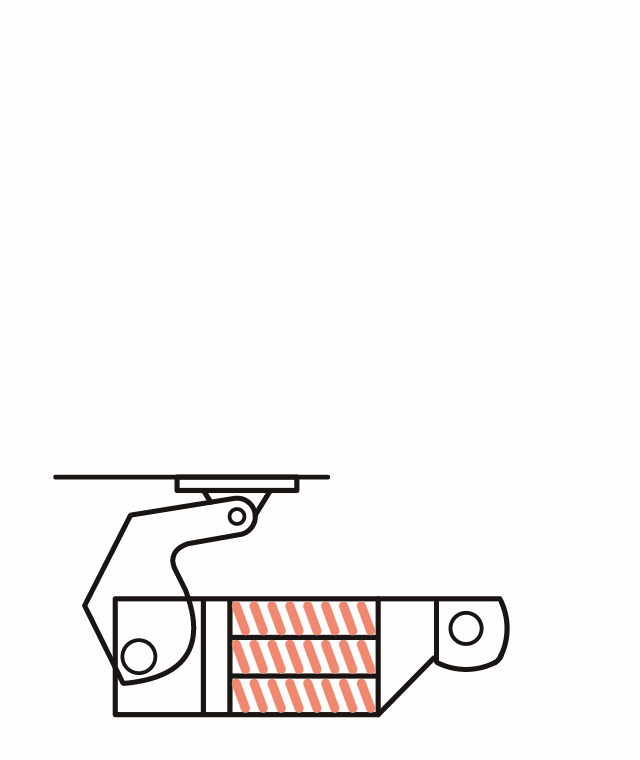

Druckfedern
Wenn die zusammengedrückte Feder wieder in ihre Ausgangsposition zurückkehrt, entsteht eine Gegenkraft.

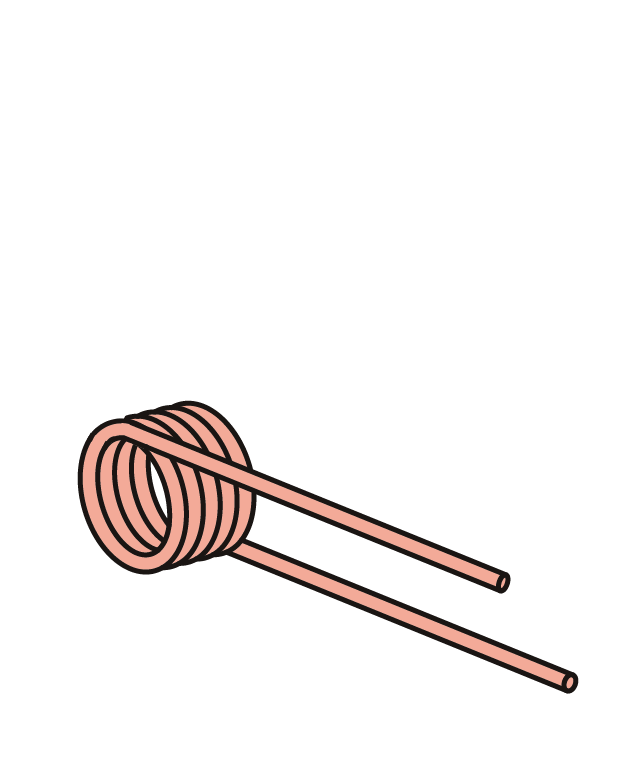

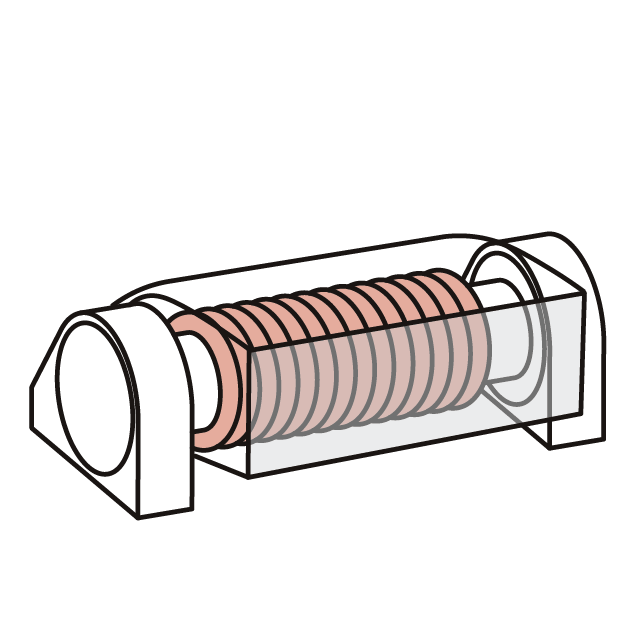

Torsionsfeder
Wenn eine gewickelte Feder in ihre Ausgangsposition zurückkehrt, entsteht eine Gegenkraft.
Arten von hebeunterstützenden Produkten
Arten von hebeunterstützenden Scharnieren

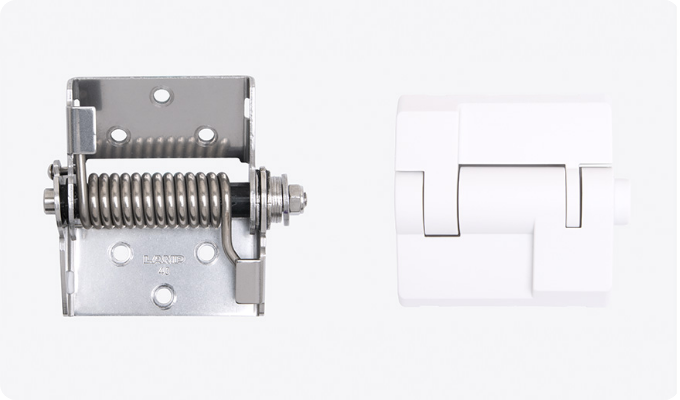

HG-PA-Serie
Standardscharniere mit Hebeunterstützung.
Dank der Kraftunterstützungsfunktion lassen sich auch schwere Deckel leicht öffnen und dank der Soft-Close-Funktion langsam schließen.
Es gibt verschiedene Befestigungsmöglichkeiten, z. B. „Außenbefestigung“ und „Rückseitenbefestigung“ an der Außenseite des Deckels sowie „Innenbefestigung“ an der Innenseite des Deckels, wodurch das Design optisch ansprechend bleibt. Die Produktpalette umfasst zahlreiche Modelle, die sich für Deckel in verschiedenen Formen, z. B. L-förmige oder kastenförmige Deckel, eignen.
Drehmoment-Scharnier mit Hebeunterstützung
Dieses Scharnier kombiniert ein Drehmomentscharnier, das einen Deckel in jedem Winkel festhalten kann, mit einer Hebeunterstützung.
Die Hebeunterstützung erleichtert die Bedienung des Deckels im Vergleich zu herkömmlichen Drehmomentscharnieren.

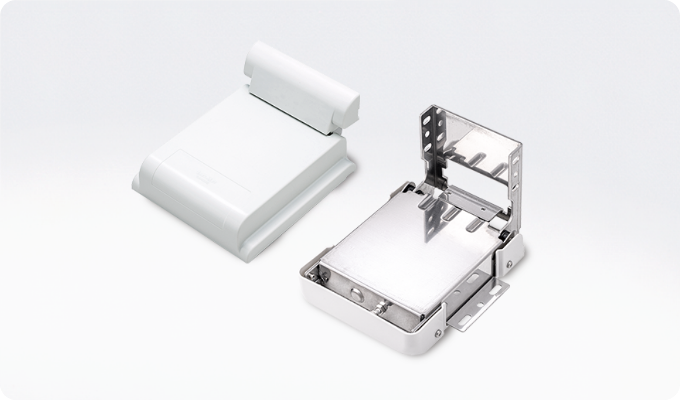

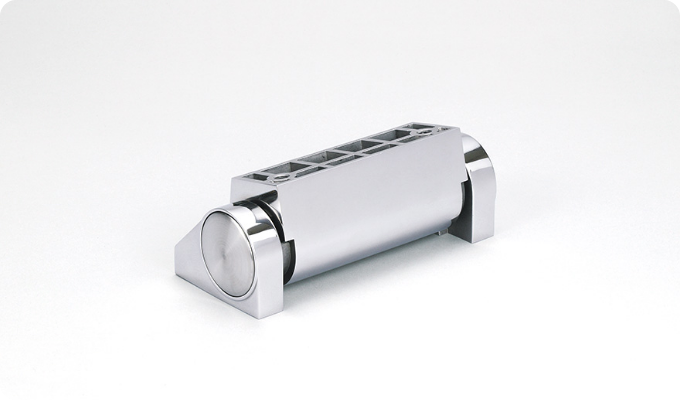

Hebeunterstützendes Scharnier aus Edelstahl HG-JH210
Dies ist ein kraftunterstütztes Scharnier aus Edelstahl.
Dank der Soft-Close-Funktion schließt die Klappe sanft und leise.
Arten von hebeunterstützenden Scharnieren
S-AT-Serie

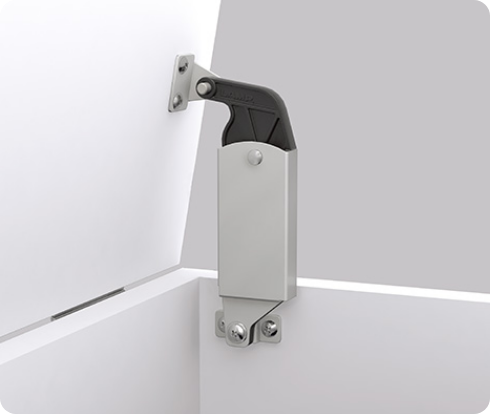

Befestigung an der Seitenwand

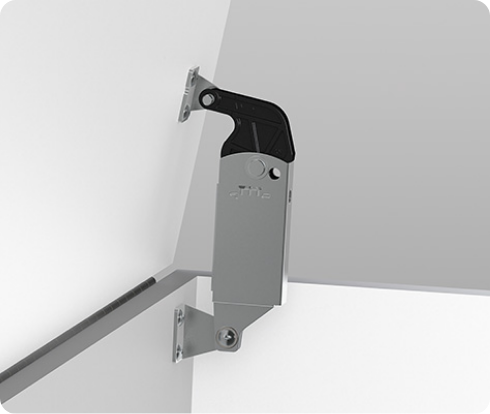

Befestigung an der Rückwand
Standard-Klappenhalter mit Hebeunterstützung.
Dank der integrierten Hebeunterstützung lassen sich auch schwere Deckel leicht öffnen. Einige Produkte können mit einer optionalen Dämpfer-Einheit kombiniert werden, sodass sie sich langsam schließen.
Es gibt zwei Befestigungsarten: die „Befestigung an der Seitenwand“, bei der die Halterung an der Seitenwand im Inneren des Gehäuses angebracht wird, und die „Befestigung an der Rückwand“, bei der die Halterung an der Rückwand im Inneren des Gehäuses angebracht wird.
Die Halterungen sind für eine Vielzahl von Deckelformen wie L-förmige Deckel und kastenförmige Deckel geeignet und zeichnen sich durch ein umfangreiches Sortiment aus.
Einige Produkte sind mit einer Verriegelungsöffnung ausgestattet, die ein unbeabsichtigtes Schließen des Deckels während der Arbeit verhindert.

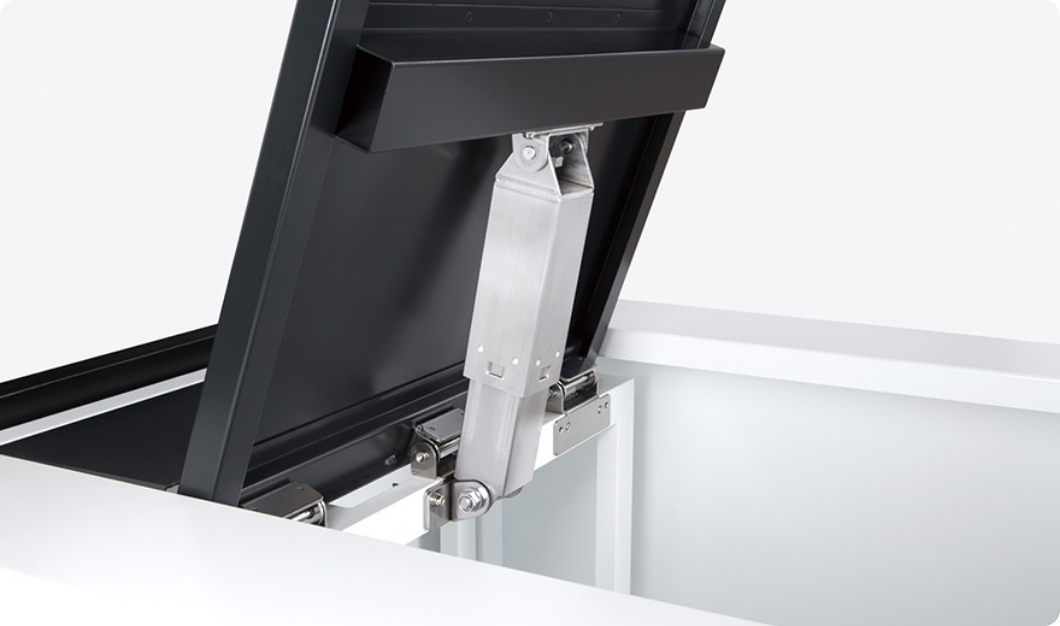

S-ATH
Dies ist ein hebeunterstützender Klappenhalter für besonders schwere Lasten.
Dank der Kraftunterstützungsfunktion lassen sich auch schwere Deckel leicht öffnen. Durch Drehen der Einstellschraube kann das Drehmoment feinjustiert werden.
* Einige gedämpfte Klappenbeschläge verfügen ebenfalls über eine hebeunterstützende Funktion, mit der sich Klappen leicht anheben lassen.
Vorteile von hebeunterstützenden Scharnieren und -Klappenhaltern
Gasfedern sind ebenfalls Produkte, mit denen sich schwere Türen und Klappen leicht öffnen lassen, unterscheiden sich jedoch erheblich in ihrer Konstruktion von Scharnieren und Klappenhaltern mit Hebeunterstützung.
Gasfedern dehnen sich nicht durch eine „Feder“, sondern durch den Druck von Gas und Öl.
Gasfedern sind zwar kompakt und entwickeln eine starke Kraft, haben jedoch den Nachteil, dass mit der Zeit Gas entweicht.
Scharniere und Klappenhalter mit Hebeunterstützung hingegen nutzen die Gegenkraft einer Feder, sodass kein Gas entweichen kann und sie lange Zeit sicher verwendet werden können.
Auswahl von Produkten mit Hebeunterstützung
Power-Assist-Produkte verfügen über eine Kraft (Drehmoment), die durch die Gegenkraft der Feder die obere Abdeckung anhebt.
Bei der Auswahl ist es wichtig, dass das Drehmoment des Power-Assist-Produkts und das Moment der oberen Abdeckung ausgewogen sind.
Was ist das Moment der Klappe?
Das Moment einer Klappe bezieht sich auf eine Kraft, die bewirkt, dass sich ein Objekt um einen bestimmten Punkt dreht.

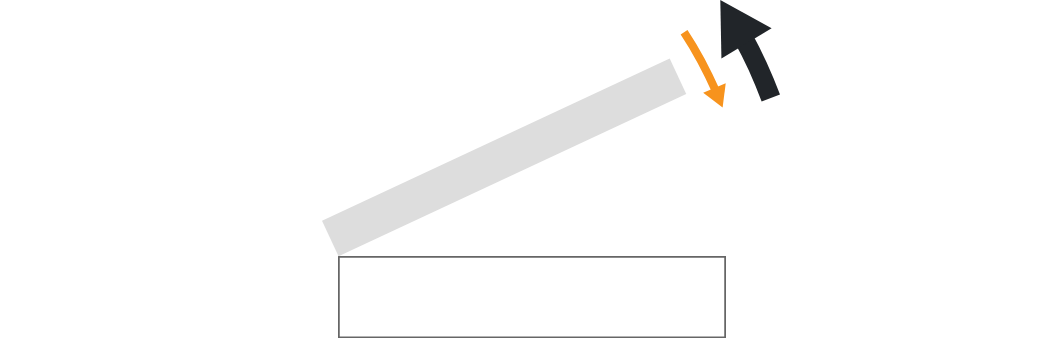

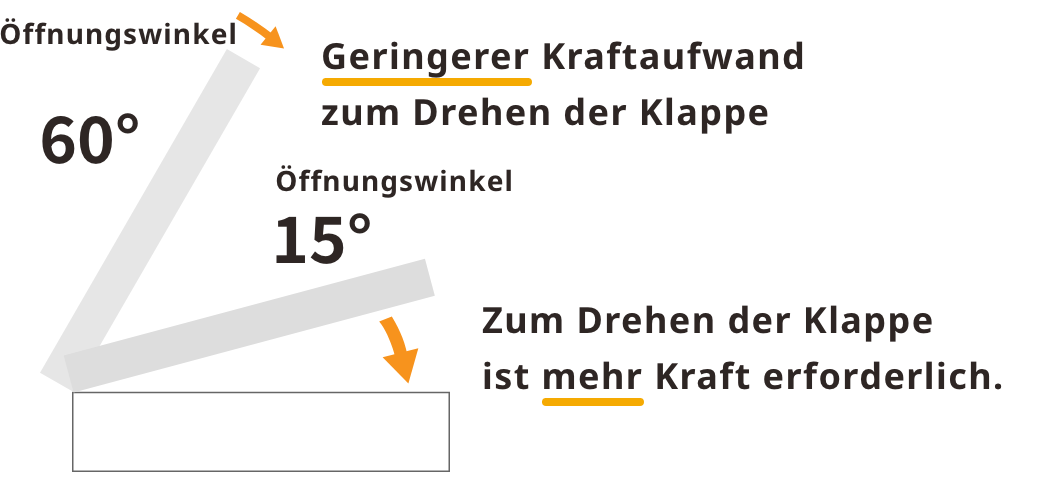

Das Moment variiert je nach Öffnungswinkel der Klappe, wie in der Abbildung dargestellt. Die Kraft, die zum Drehen einer Klappe erforderlich ist, nimmt zu, je näher die Klappe der Horizontalen zum Boden kommt, und nimmt ab, je näher sie der Vertikalen kommt
- Öffnungswinkel 60° : geringerer Kraftaufwand zum Drehen der Klappe erforderlich
- Öffnungswinkel 15° : Zum Drehen des Deckels ist mehr Kraft erforderlich.
Damit sich die Klappe leicht öffnen lässt, muss der Drehmomentwert des Beschlags (die Kraft, mit der die Klappe angehoben werden soll) größer sein als das Drehmoment der Klappe (die Kraft, mit der die Klappe gedreht werden soll).
Wenn die Drehmomentkraft des Produkts größer ist als die Kraft, mit der die Klappe gedreht wird, lässt sich die Klappe leicht öffnen.
Wenn hingegen bei einem Öffnungswinkel von 0° die Kraft zum Anheben der Klappe größer ist, kann die Klappe nicht vollständig geschlossen werden. Daher muss bei einem Öffnungswinkel von etwa 0° das Drehmoment der Klappe (die Kraft, mit der die Klappe drehen will) größer sein als das Drehmoment des Produkts (die Kraft, mit der die Klappe angehoben werden soll).
Wenn die Kraft, mit der sich die Klappe drehen will, größer ist als das Drehmoment des hebunterstützenden Scharniers, also die Kraft, mit der die Klappe angehoben werden soll, schließt die Klappe vollständig.

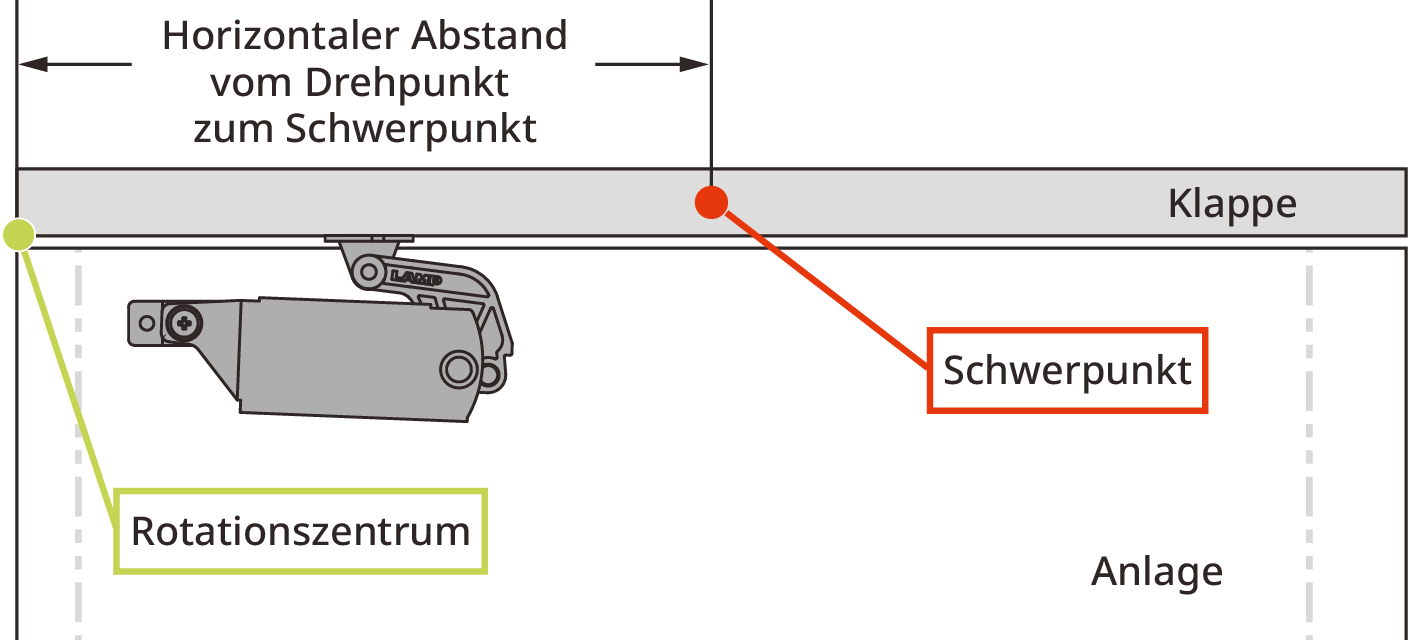

Die Formel zur Berechnung des Moments der oberen Abdeckung lautet wie folgt.
Lösen Sie komplexe Momentberechnungen
mit unserem Auswahl-Tool!
Simuliert auch die Betätigungskraft!
Geben Sie einfach den Abstand zum Schwerpunkt und das Gewicht der Klappe ein.
Mit dem MDT-Auswahltool können Sie dann das passende Produkt auswählen.
