Grundlagen zu Drehmoment-Scharnieren
Hier finden Sie grundlegende Informationen zu den Funktionsweisen,
Arten und Verwendungsmöglichkeiten von Drehmoment-Scharnieren.
Für die Auswahl eines konkreten Produkts probieren Sie bitte unser Auswahl-Tool für Drehmoment-Scharniere aus.
Was sind Drehmoment-Scharniere?
Was sind Drehmoment-Scharniere?

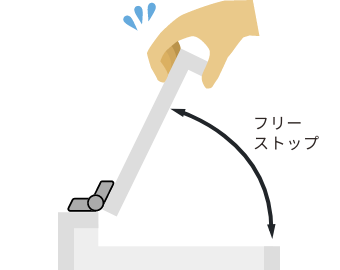

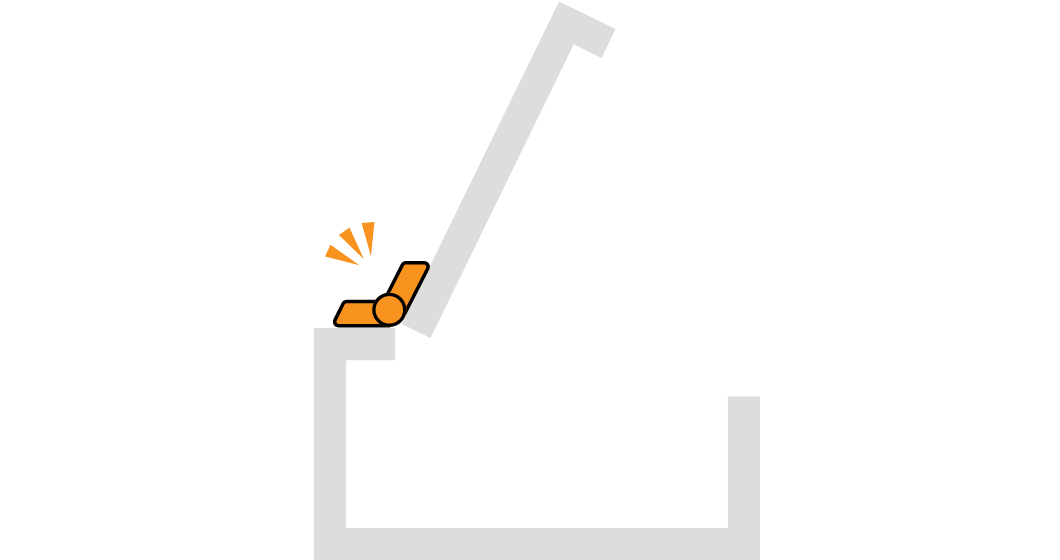

Drehmoment-Scharniere sind Scharniere, die Türen, Klappen und Abdeckungen beim Öffnen und Schließen in jeder beliebigen Position und jedem beliebigen Winkel arretieren. Sie werden auch als Scharniere mit „stufenlosem Stopp“, „Drehmoment-Scharniere“ oder „Reibungsscharniere“ bezeichnet. Das „feste“ Arretieren in jeder beliebigen Position wird als stufenloser Stopp bezeichnet.
Mit Drehmoment-Scharnieren können Sie den Bedienkomfort und den Mehrwert Ihrer Anwendung steigern.
Wie bleibt die Klappe geöffnet stehen? – Aufbau eines Drehmoment-Scharniers
Die Achse eines Drehmomentscharniers ist so konstruiert, dass sie Reibung nutzt. Die Funktion des freien Anschlags wird durch die Reibung aktiviert, die beim Öffnen oder Schließen einer Tür oder einer Klappe (die Drehkraft des Objekts) um die Achse herum entsteht.
Arten von Drehmoment-Scharnieren
Scheibenstruktur

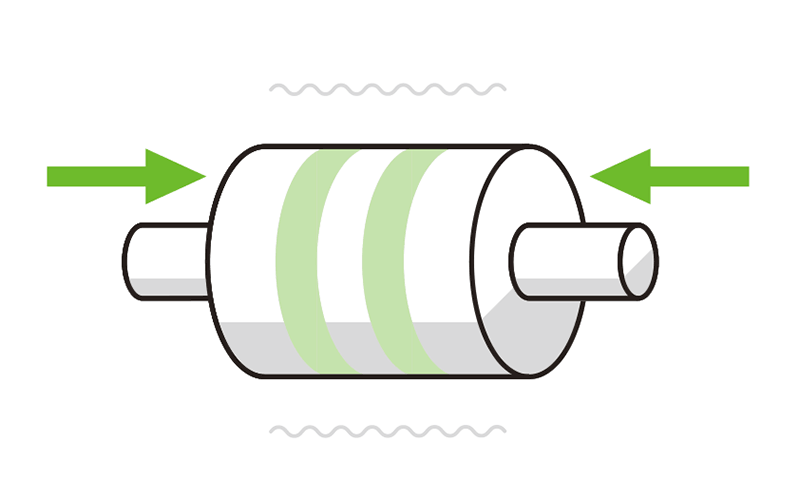

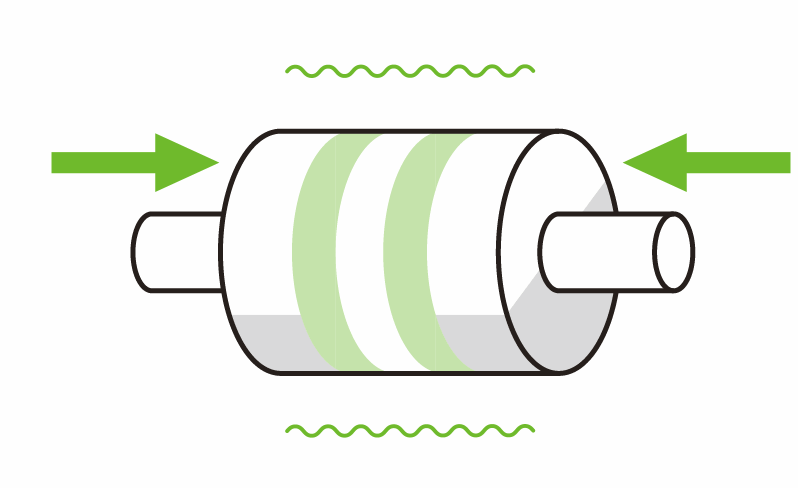

Wenn eine feste Scheibe zwischen zwei beweglichen Scheiben gedreht wird, entsteht Reibung.
Karbonkonstruktion

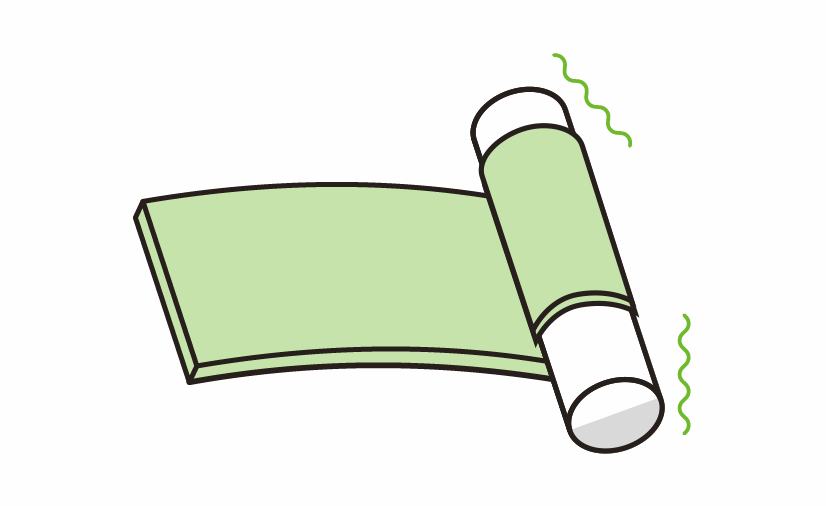

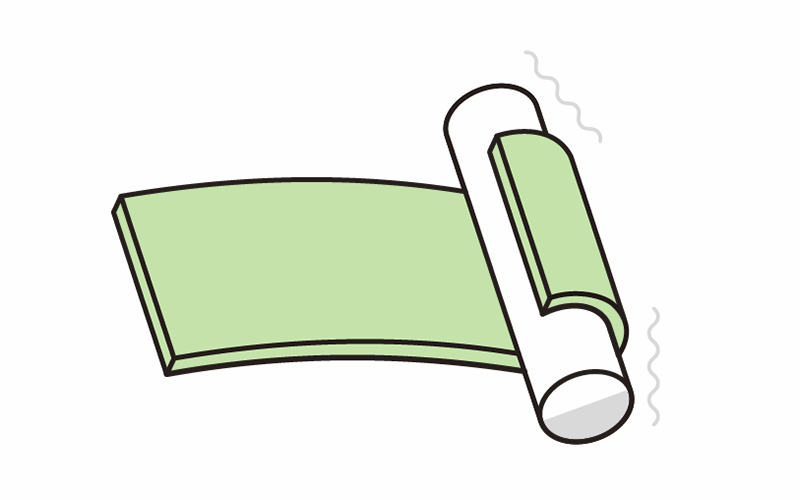

Durch Drehen einer um die Achse gewickelten Blattfeder entsteht Reibung.
Rohrkonstruktion

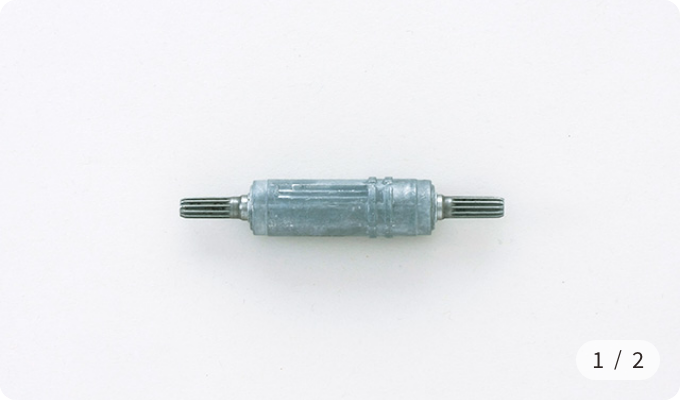

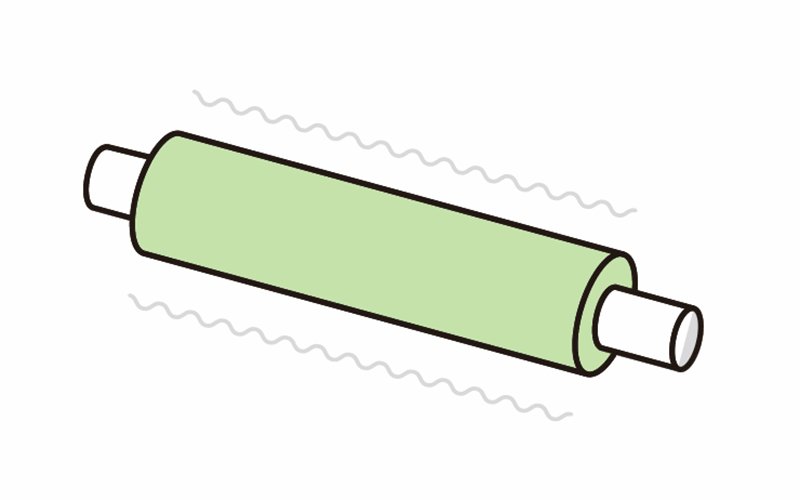

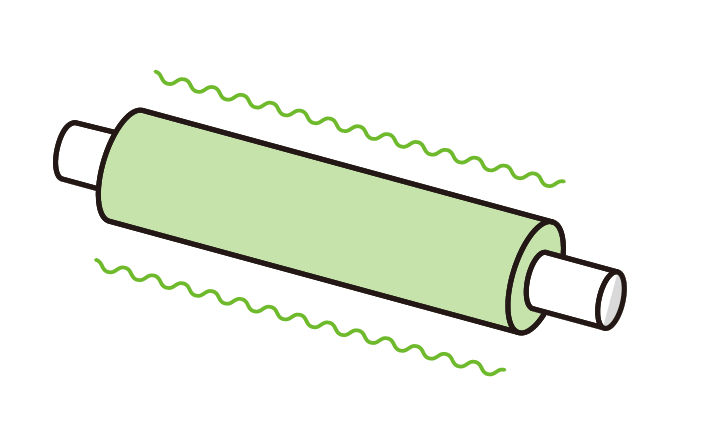

Drehen einer in ein Kunststoffrohr eingepressten Spindel.
Vorteile der Wahl eines Drehmomentscharniers
Vorteile01

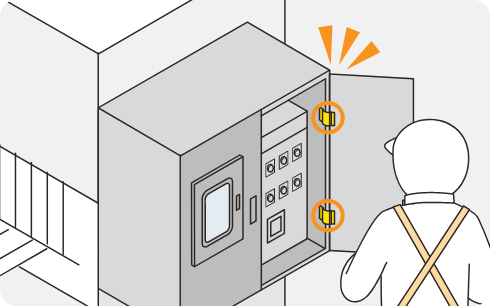

Höhere Effizienz

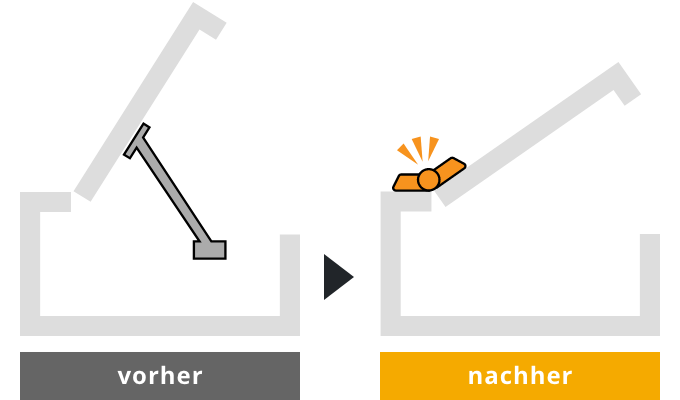

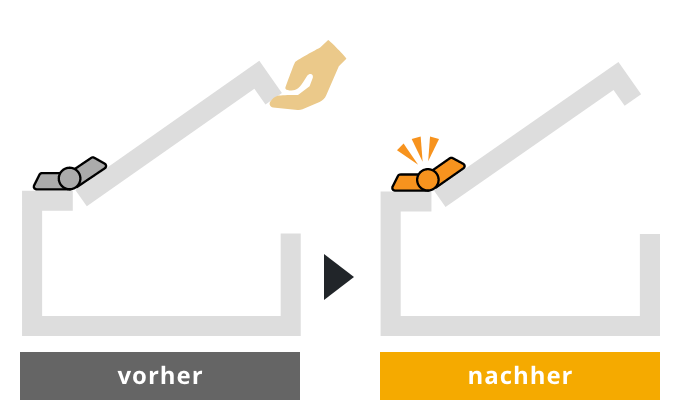

Die Tür wird durch die Kraft des Scharniers arretiert, sodass kein Stopper erforderlich ist.
Vorteile02
Verbessertes Design
Da keine Halterungen erforderlich sind, wird das Design nicht beeinträchtigt.
Vorteile03
Erhöhte Sicherheit
Das Scharnier verhindert das Herunterfallen der Klappe und sorgt so für Sicherheit.
Arten von Drehmoment-Scharnieren
Form der Drehmoment-Scharniere
Tippen Sie auf das Bild, um das Bild zu wechseln.

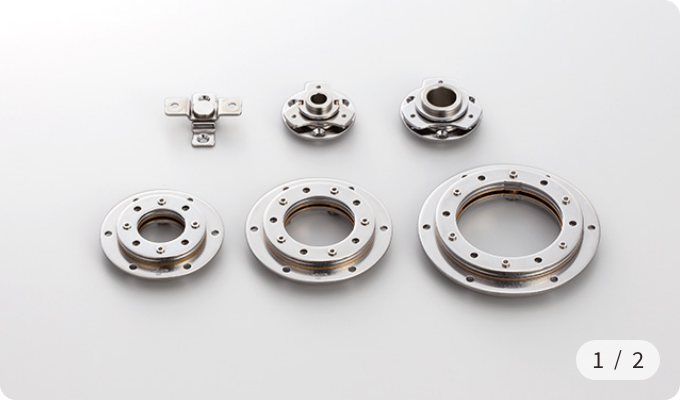

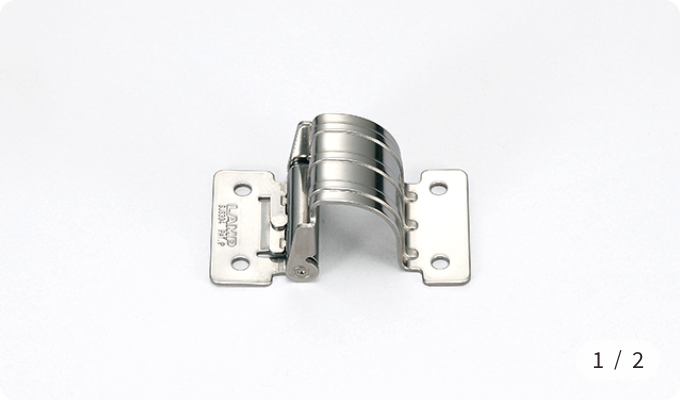

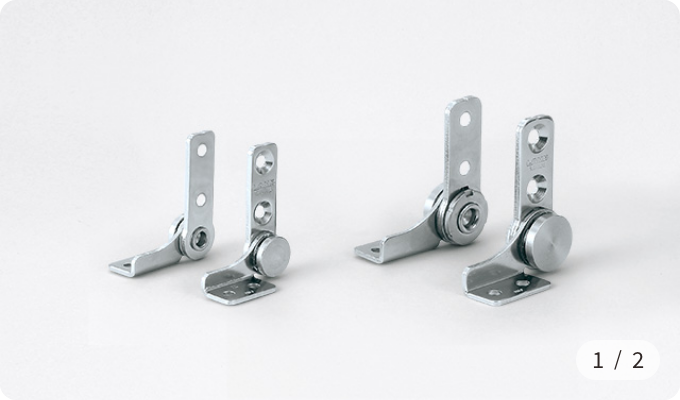

Scharnierband /Flaches Scharnier
Die gängigste Form.

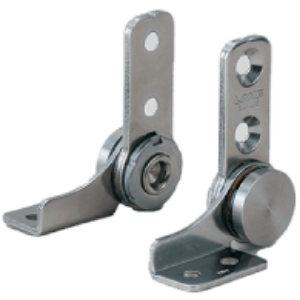

Mit Halterung
Die Form des Scharniers ist speziell.

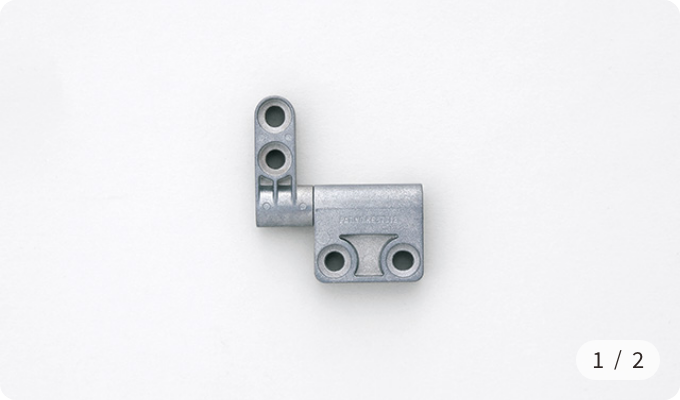

Einsteck-Scharnier
Die Montage erfolgt durch Eindrücken oder Einpressen. Das Scharnierteil ist von außen nicht sichtbar.
Schwenkbares Scharnier | Mehrachsiges Scharnier
Freie Arretierung in verschiedenen Richtungen, z. B. in Neigungs- und Schwenkrichtung.
Verdeckte Scharniere
Das Scharnier ist von außen nicht sichtbar, um das Design nicht zu beeinträchtigen.
Drehmoment-Scharniere mit Zusatzfunktionen
Drehmoment-Scharniere bieten nicht nur eine freie Arretierung, sondern viele Produkte verfügen über verschiedene „Mehrwertfunktionen“.
Einweg-Drehmoment-Scharniere

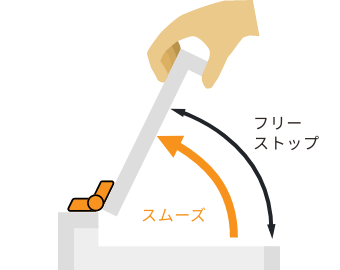

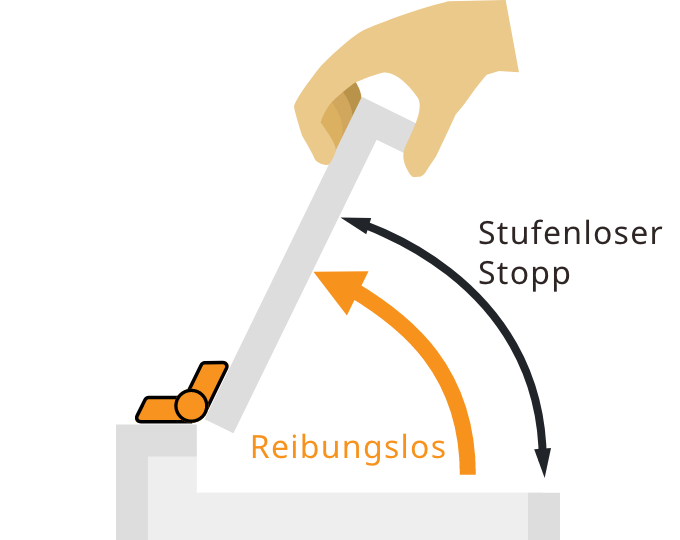

Mit diesem Scharnier funktioniert der stufenlose Stopp nur in eine Richtung.
In die entgegengesetzte Richtung wird kein Drehmoment erzeugt, was einen reibungslosen Betrieb ermöglicht
Es entsteht kein Drehmoment in Heberichtung
Drehmoment entsteht auch in Heberichtung

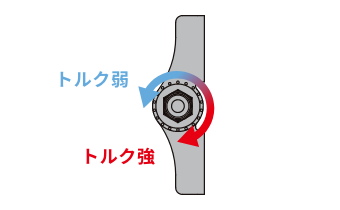

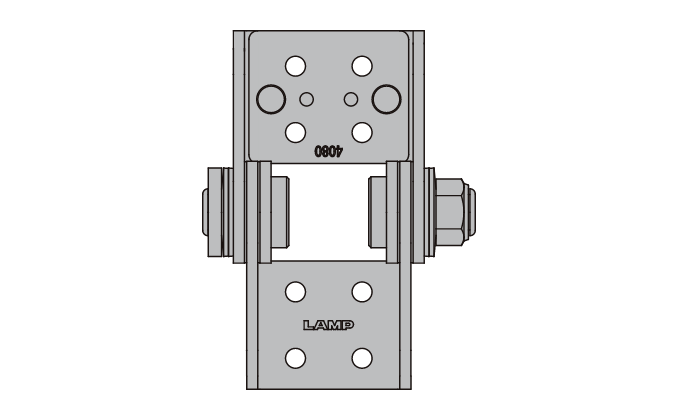

Drehmomentband mit Einstellfunktion
Die Drehmomentstärke kann je nach Gewicht der Tür und Bedienungsgefühl eingestellt werden. Bei Drehmomentabweichungen lässt sich das Drehmoment gleichmäßig einstellen, was die Wartung vereinfacht.
Rastdrehmoment-Scharnier

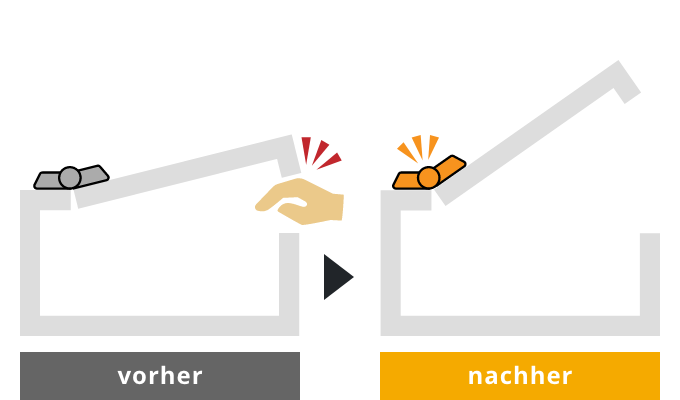

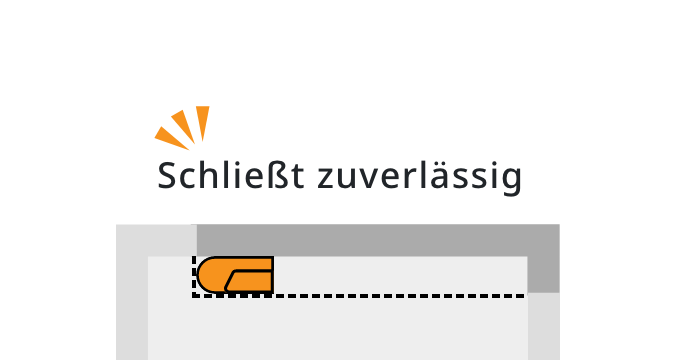

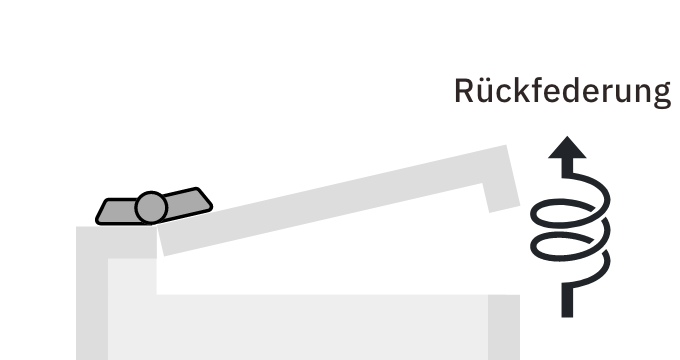

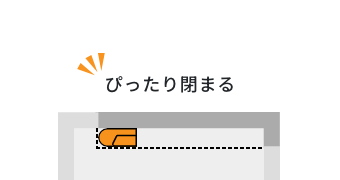

Dieses Scharnier verhindert, dass Klappen oder Türen, die nicht vollständig geschlossen wurden, aufgrund der Drehmomententlastung beim Schließen zurückschnellen. Da keine zusätzlichen Teile erforderlich sind, um die Klappe in Position zu halten, bleibt das Design aufgeräumter.
Drehmoment-Scharnier mit
Hebeunterstützung

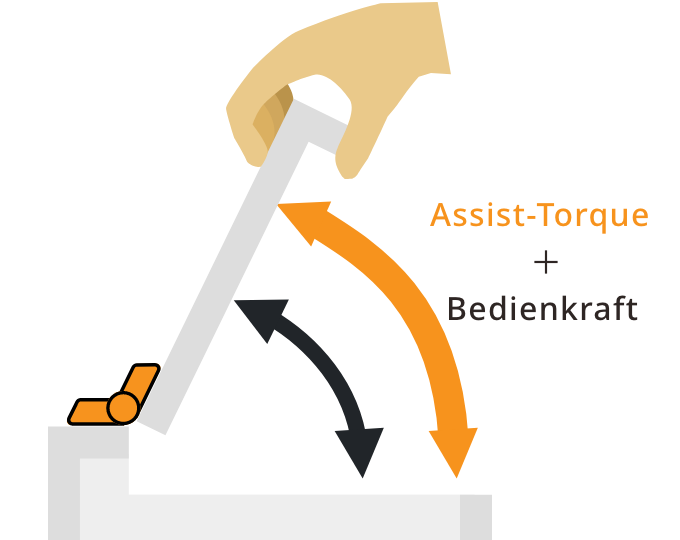

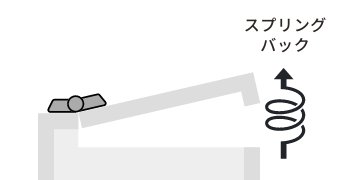

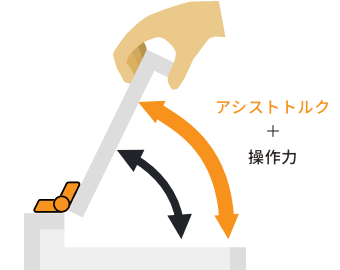

Durch das Drehmomentscharnier mit Hebeunterstützung lässt sich das Anheben von Klappen und Türen leichter ausführen als bei normalen Scharnieren.
Leichtgängige Bedienung durch Drehmoment-Scharnier mit Hebeunterstützung

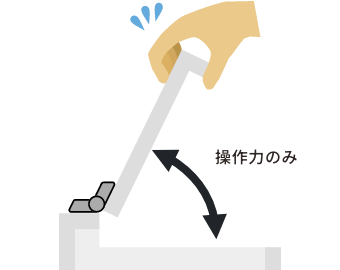

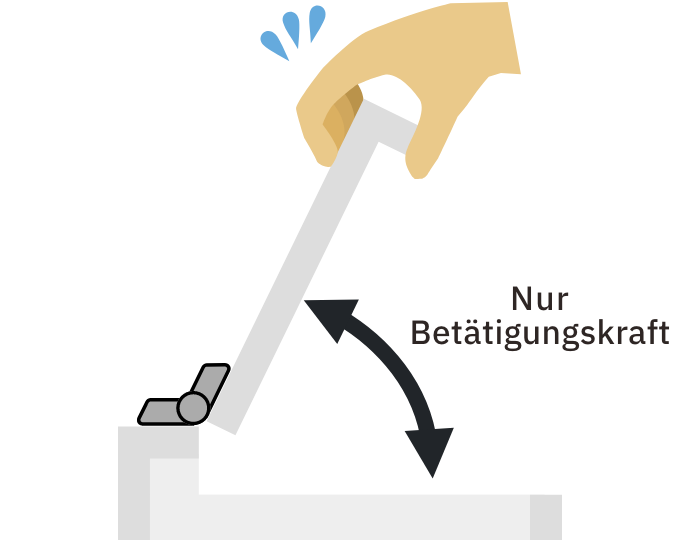

Ausschließlich mit manueller Kraft zu bedienen
Anwendungsbeispiele
Ideal für die Winkelverstellung von Maschinenabdeckungen, Monitoren und Beleuchtungsgeräten.
Wird in verschiedenen Branchen eingesetzt, darunter medizinische Geräte, Werkzeugmaschinen, Fahrzeuge und Lebensmittelmaschinen.

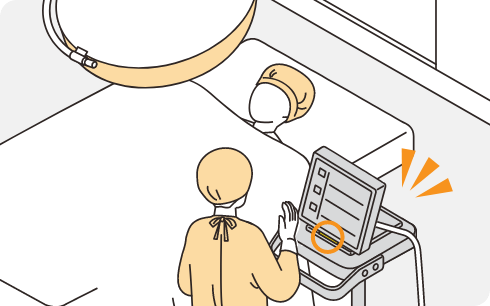

Medizinische Geräte

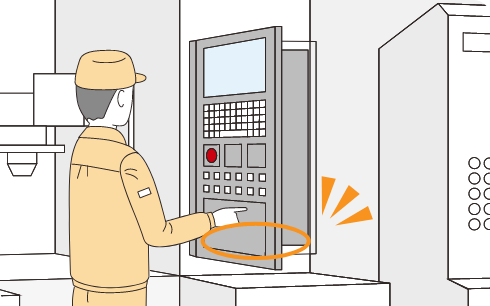

Werkzeugmaschinen

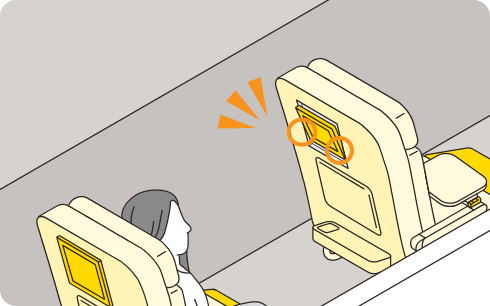

Fahrzeuge
Lebensmittelmaschinen
Auswahl von Drehmoment-Scharnieren
Wählen Sie ein Drehmoment, das dem Gewicht der Klappe entspricht.

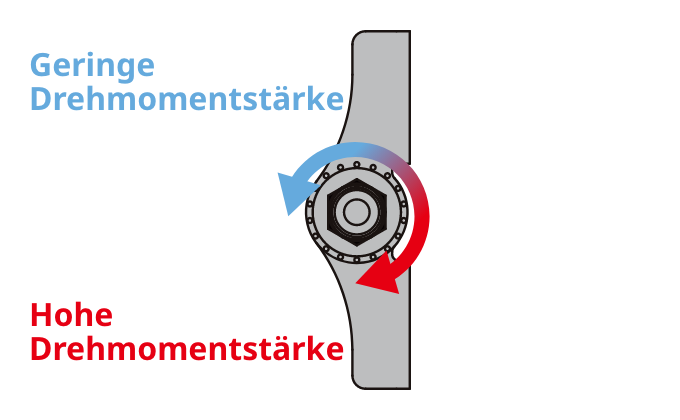

Die Drehmomentstärke variiert je nach Produkt.
0.45 N·m
4.0 N·m
Türmoment
Was ist ein Moment?
Damit ist die Wirkung einer Kraft gemeint, die um einen bestimmten Punkt dreht.
Was ist ein Klappen/Türmoment?

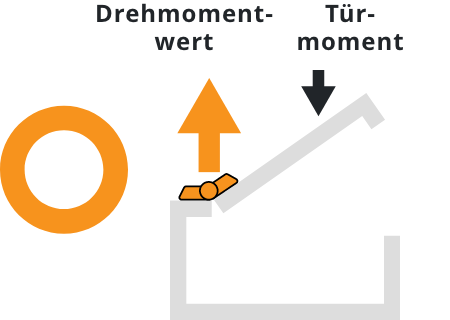

Es ist die Kraft, mit der sich die Klappe/Tür um den Scharnierpunkt dreht. Wenn der Drehmomentwert des Drehmoment-Scharniers nicht höher ist als das Türmoment, bleibt die Tür nicht in der gewünschten Position stehen.

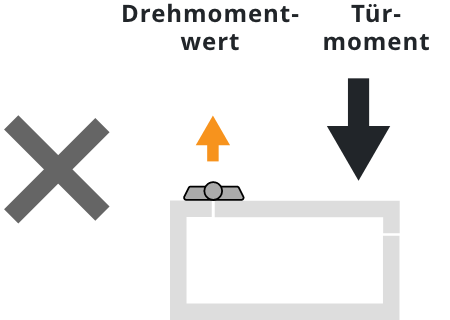

Kein Stufenloser Stopp
Drehmomentwert
des
Drehmomentbeschlags
Türmoment

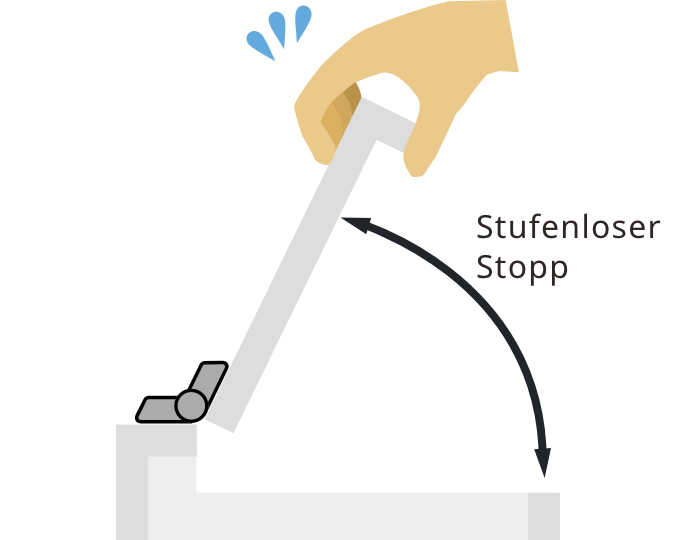

Stufenloser Stopp
Drehmomentwert
des
Drehmomentbeschlags
Türmoment
Toleranzbereich des Drehmomentbeschlags
Bei der Auswahl müssen auch die Wertabweichungen (Toleranzen) der Drehmoment-Scharniere berücksichtigt werden.
Wenn beispielsweise ein Drehmomentwert von 3 N·m für ein Drehmomentscharnier mit einer Toleranz von ±20 % gilt, beträgt der untere Grenzwert des Drehmomentwerts 3 N·m minus 20 % = 2.4 N·m. Bei einem Klappenmoment von 2.5 N·m kann es daher vorkommen, dass die Klappe bei einer Abwärtsbewegung nicht frei stoppt.
Ausführliche Informationen zur Berechnung des Drehmoments finden Sie unter „Grundlagenwissen: Schwerpunkt und Drehmoment“.
Mit dem Auswahlwerkzeug lassen sich komplexe Momentberechnungen lösen.
Auch die Betätigungskraft wird simuliert.
Nutzen Sie das MDT-Auswahltool, um Produkte auszuwählen, die Ihren Anforderungen entsprechen.
Geben Sie dazu einfach den Abstand zum Schwerpunkt und das Gewicht der Klappe ein.
