Seleccionar el método de selección
Seleccione uno de los tres métodos de selección: «Buscar por modo de instalación», «Buscar por movimiento» o «Buscar por modelo».
Aquí encontrará información sobre cómo utilizar esta herramienta de selección,
así como explicaciones de los términos utilizados para cada producto.

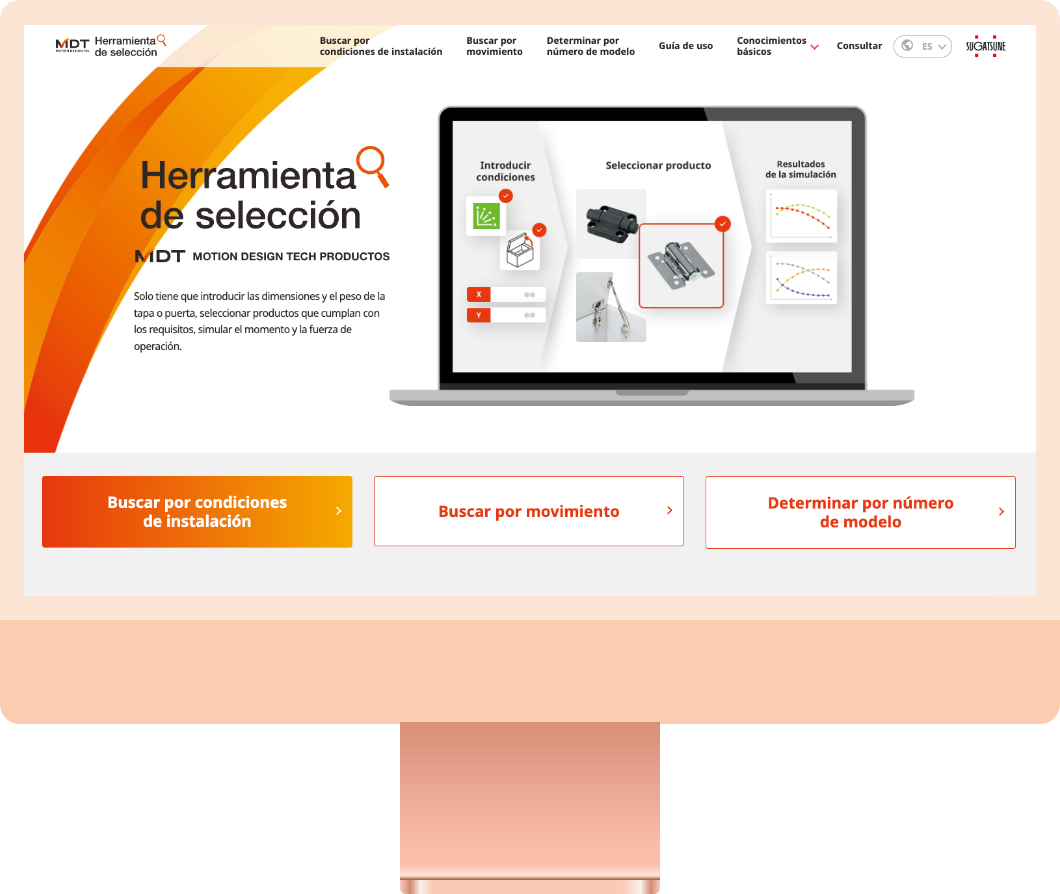

La herramienta de selección MDT permite seleccionar bisagras, soportes y otros productos adecuados a las condiciones especificadas introduciendo valores numéricos como las dimensiones y el peso de puertas y tapas, y simular el momento y la fuerza de accionamiento (mediante gráficos).
Con esta herramienta, puede seleccionar productos a partir de los tres movimientos siguientes:
Además, si ya se conoce el número de referencia del producto que se va a utilizar, es posible determinar si se puede utilizar el producto correspondiente a partir de las especificaciones de la tapa. Esto puede utilizarse para mejorar la eficacia del diseño y la selección de productos.
Utilícelo para optimizar el diseño y la selección de productos.

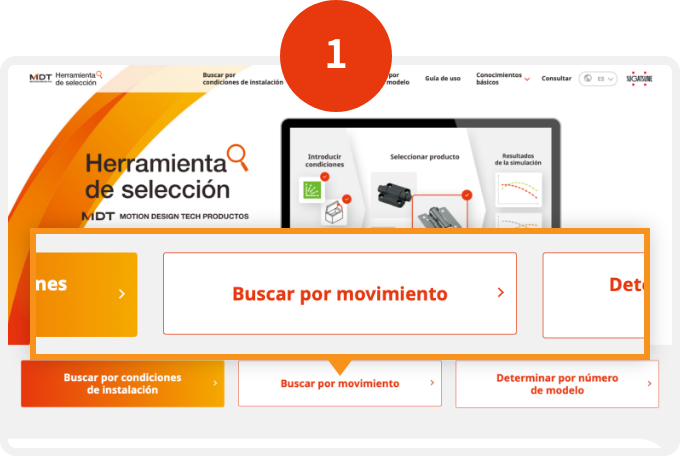

Seleccionar el método de selección
Seleccione uno de los tres métodos de selección: «Buscar por modo de instalación», «Buscar por movimiento» o «Buscar por modelo».

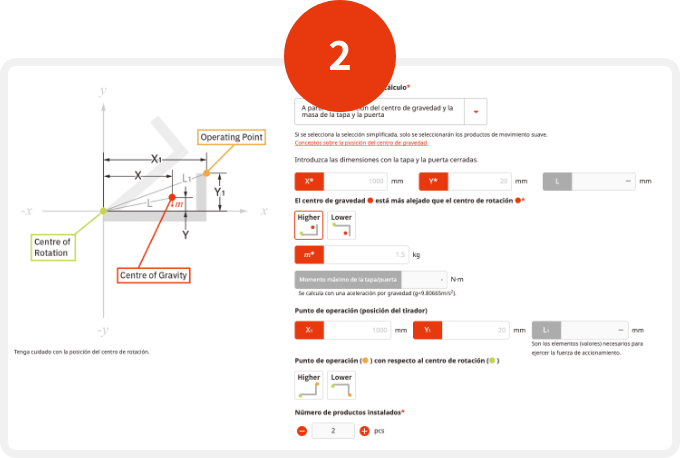

Introducir los datos necesarios
Introduzca la información necesaria, como el tamaño de la puerta o la tapa.

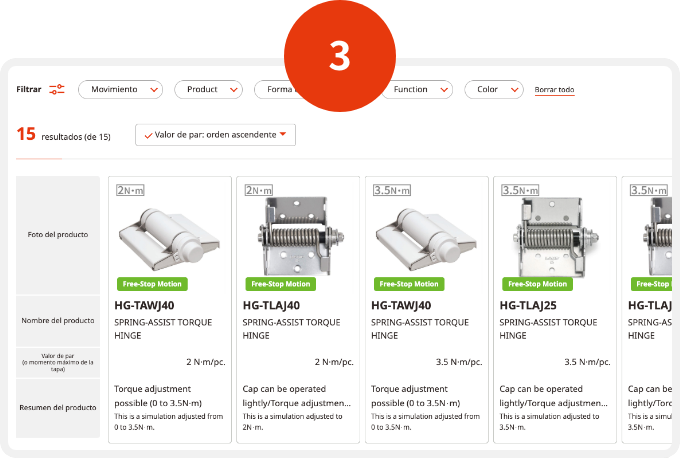

Después de seleccionar el producto correspondiente, se mostrarán los resultados de la simulación
Si hay productos que coinciden con los datos introducidos, se mostrarán en una lista. Seleccione el producto deseado y compruebe el funcionamiento en el gráfico.
*Excepto algunos productos
Introduzca la palabra clave que desee buscar.
Se mostrarán los elementos que contienen la palabra clave introducida.
Cuanto menor sea el valor de la fuerza necesaria para abrir y cerrar, más ligera será la sensación al accionarlo.
Por lo general, a partir de 30 N (3.1 kf), cada vez más personas lo perciben como «pesado» (se puede utilizar sin problemas hasta unos 5 kf. No es imposible utilizarlo con 10 kf).

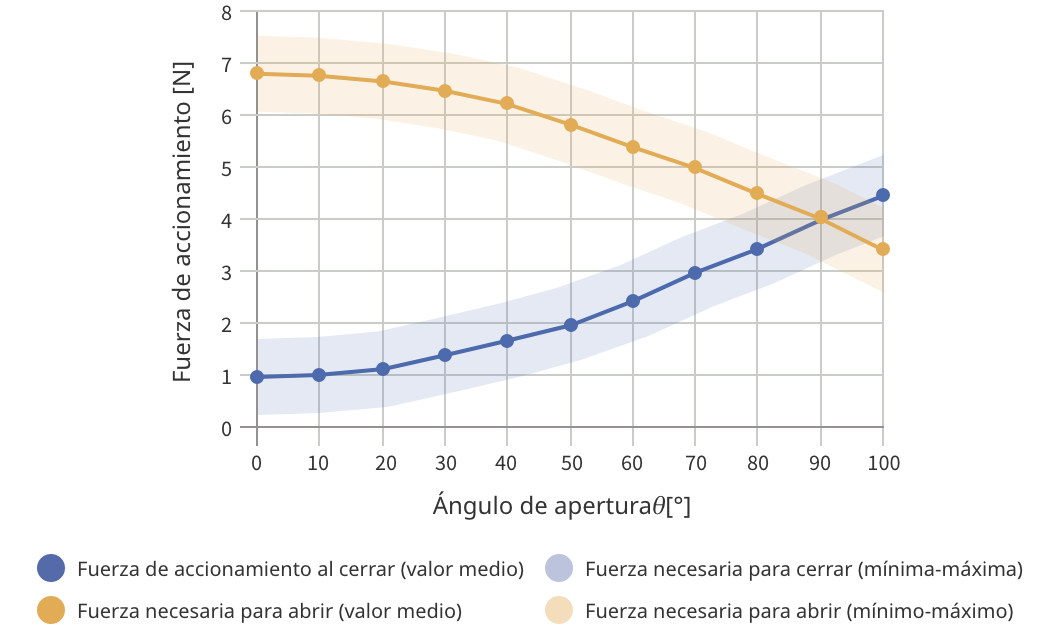

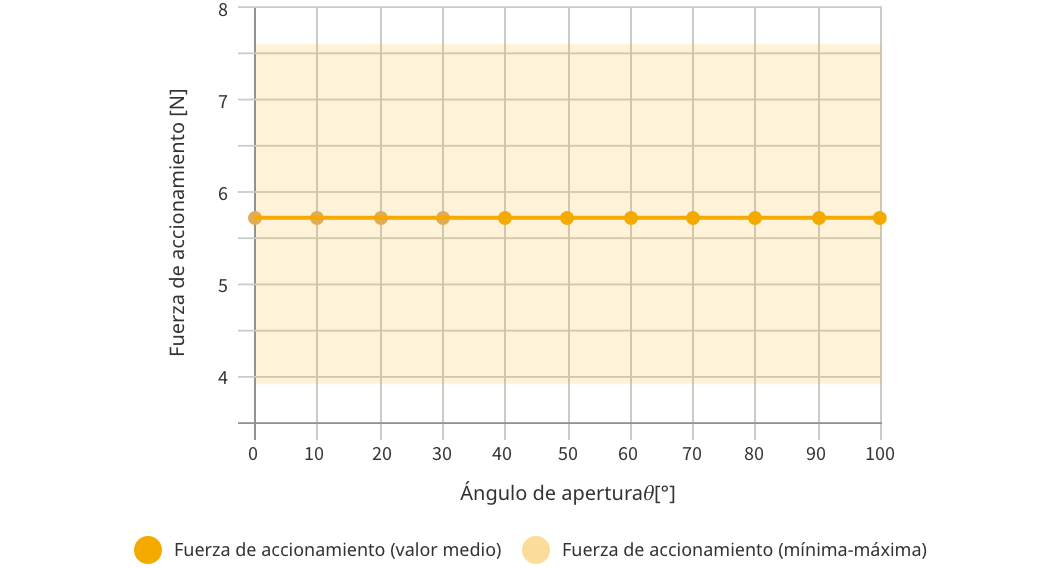

Fuerza necesaria para abrir y cerrar puertas y tapas con bisagras y compases de fricción comunes

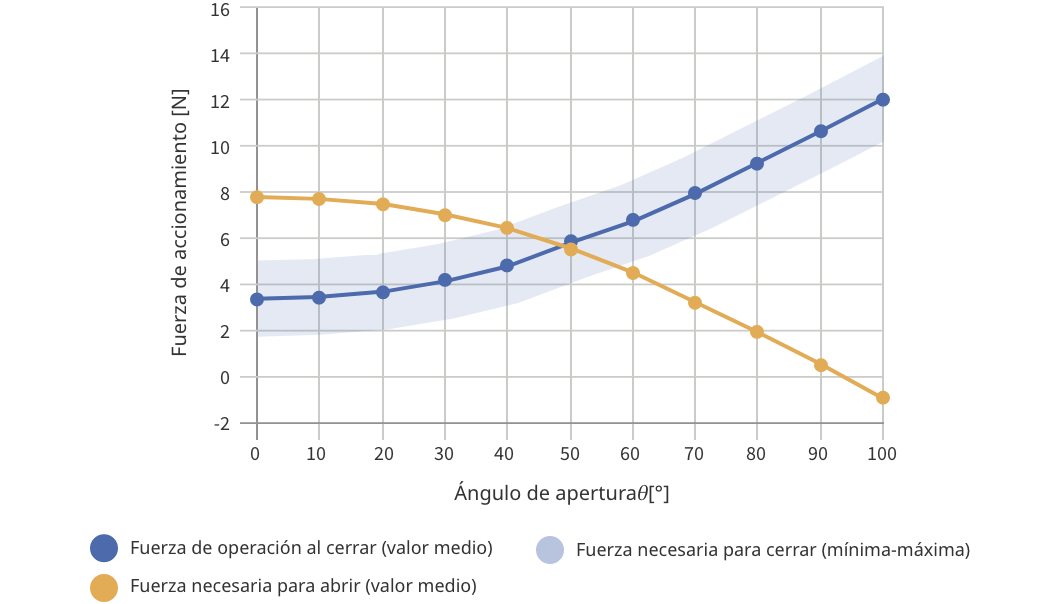

Fuerza de operación de puertas y tapas con bisagras de fricción unidireccional

Acerca de la fuerza de operación de las puertas y tapas HG-TQJD

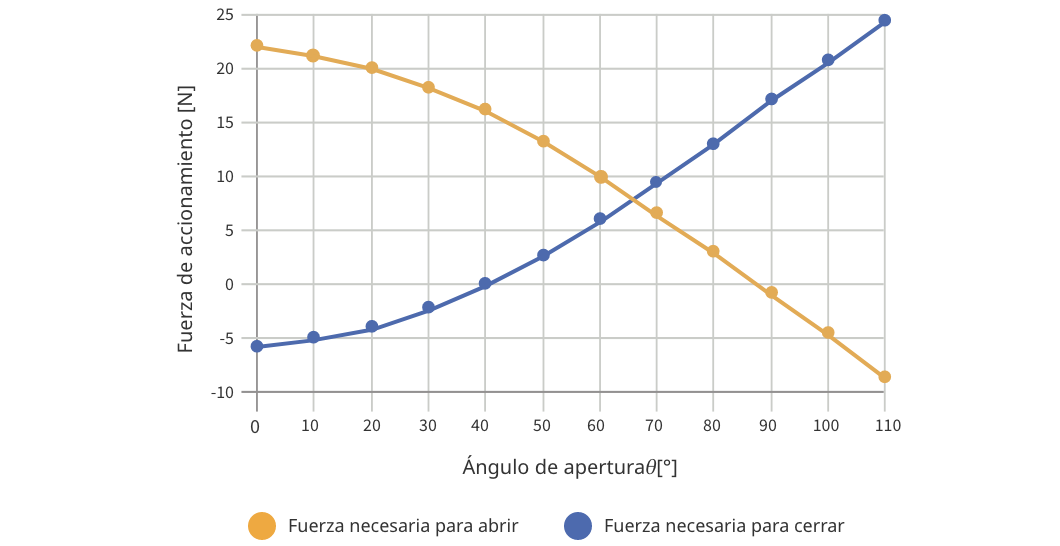

Fuerza necesaria para abrir y cerrar las puertas y tapas de la serie HG-PA

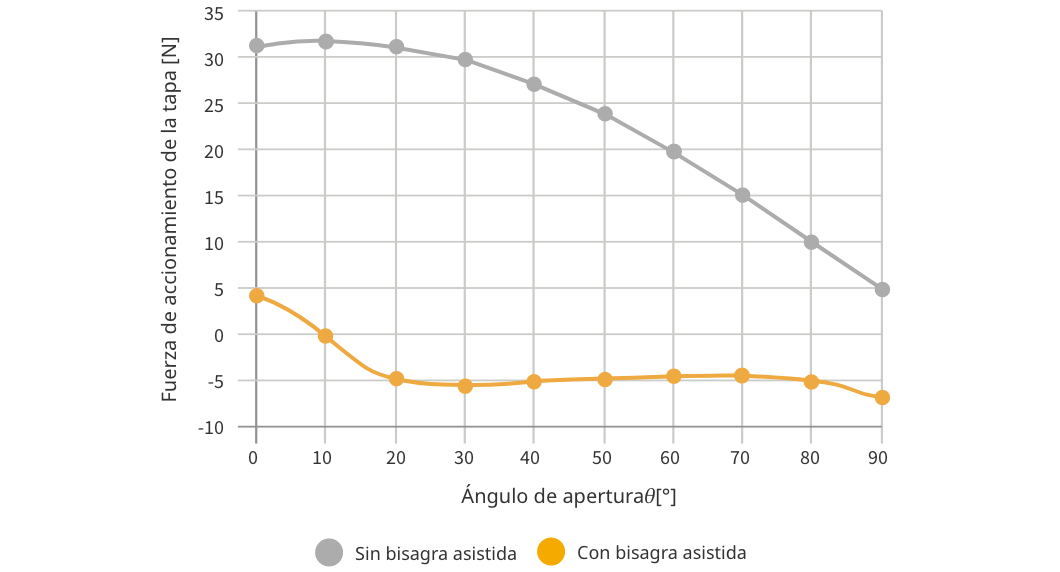

Por ejemplo...
En este gráfico, la fuerza de accionamiento es negativa a partir de aproximadamente 15°, y como el valor es pequeño, se considera que el estado es bueno.
La diferencia entre el uso y el no uso de bisagras con asistencia a la apertura es considerable, lo que demuestra la gran eficacia de su uso.
Si se compara con una fuerza de accionamiento de 0°, hay una diferencia de aproximadamente 27 N.

Fuerza necesaria para operar las puertas y tapas de los modelos S-AT y S-ATH

Acerca de la fuerza de accionamiento de las bisagras de fricción con giro lateral

Acerca del momento de puertas y tapas en bisagras y compases de fricción

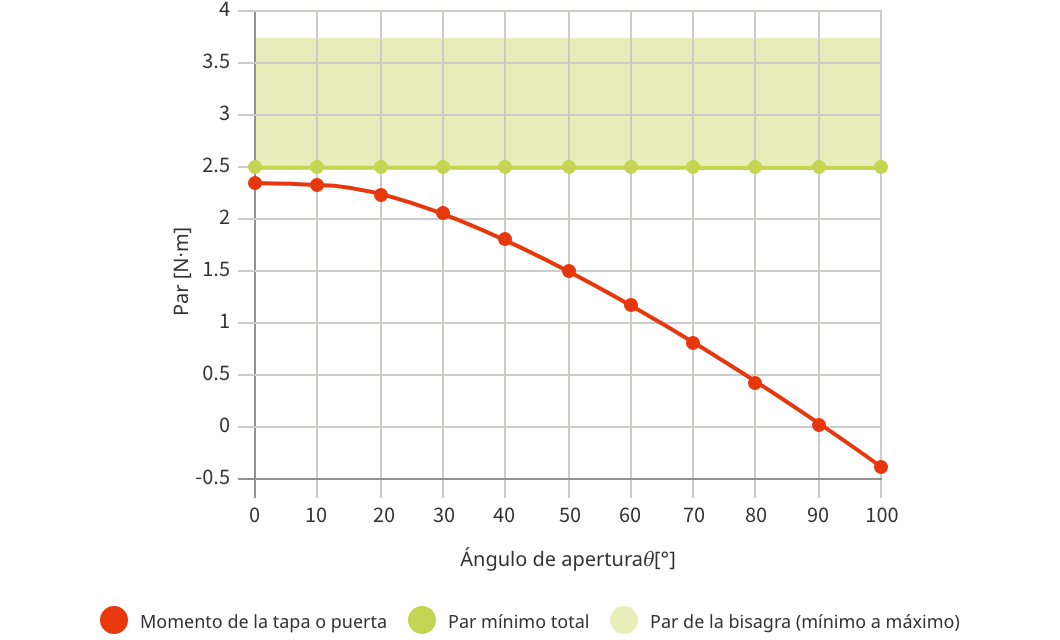

Por ejemplo...
Para un producto de 5 N·m ± 20 %, se indica con una línea continua -20 % (4 N·m) y se muestra un rango de hasta +20 % (6 N·m).
Cuanto más se acerquen el momento de la tapa o puerta y el par mínimo total, más ligera será la sensación de manejo, por lo que es recomendable que sean lo más similares posible.

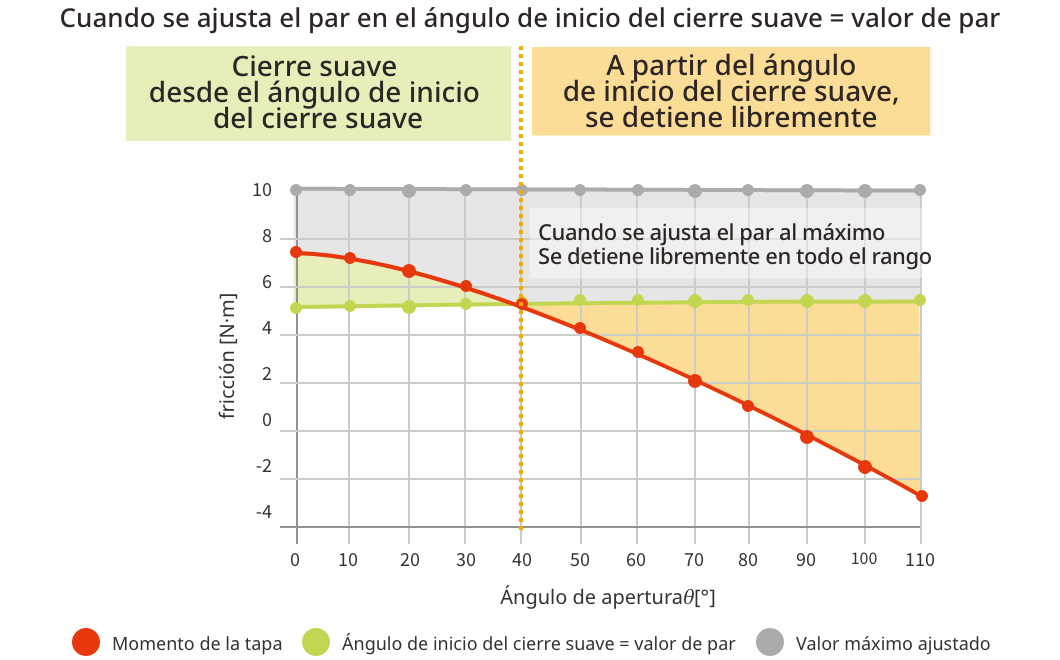

Acerca del momento de la tapa y la puerta del HG-TQJD

Momento de la tapa y la puerta de HG-PA y HG-JH210

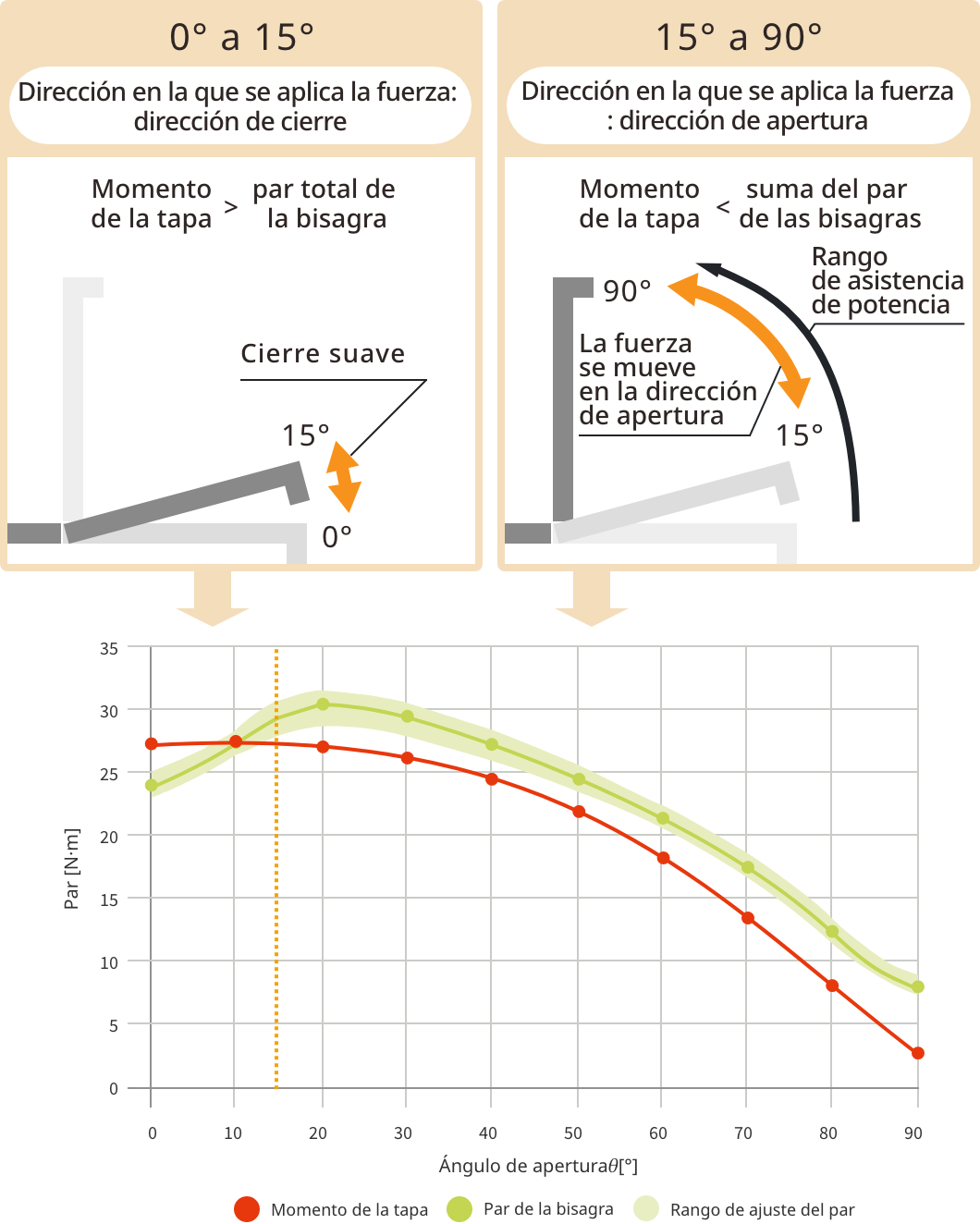

Por ejemplo...
A partir de aproximadamente 15°, el momento de la bisagra es mayor que el momento de la tapa.
Dado que el par de la bisagra es mayor, a partir de 15°, la tapa no cae por sí sola.
* Sin embargo, aunque el par de la bisagra sea superior, si la diferencia es demasiado grande, la tapa se abrirá por sí sola, por lo que es preferible que la diferencia sea pequeña, como se muestra en el gráfico de la izquierda.
Alrededor de 0°, el momento de la bisagra es mayor que el momento de la tapa.
La tapa cae por sí sola. Este producto cuenta con un amortiguador, por lo que se cierra lentamente.
* Si en 0° el momento de la tapa es mayor que el par total de las bisagras, la tapa quedará «flotando», lo que dificultará su uso. Al tratarse de un producto con amortiguador incorporado, es preferible que el par total de las bisagras sea pequeño en torno a 0°.
* Si no se alcanza el resultado ideal, considere la posibilidad de desplazar la posición del centro de gravedad. Las condiciones anteriores son solo las condiciones ideales de nuestra empresa.
Es posible que se pueda utilizar aunque no se cumplan todas las condiciones, por lo que le recomendamos que lo compruebe con el equipo real o con un equipo de prueba.

¿Qué son los valores mínimo y máximo de ajuste del par de la bisagra?
Momento de la tapa y la puerta de S-AT y S-ATH

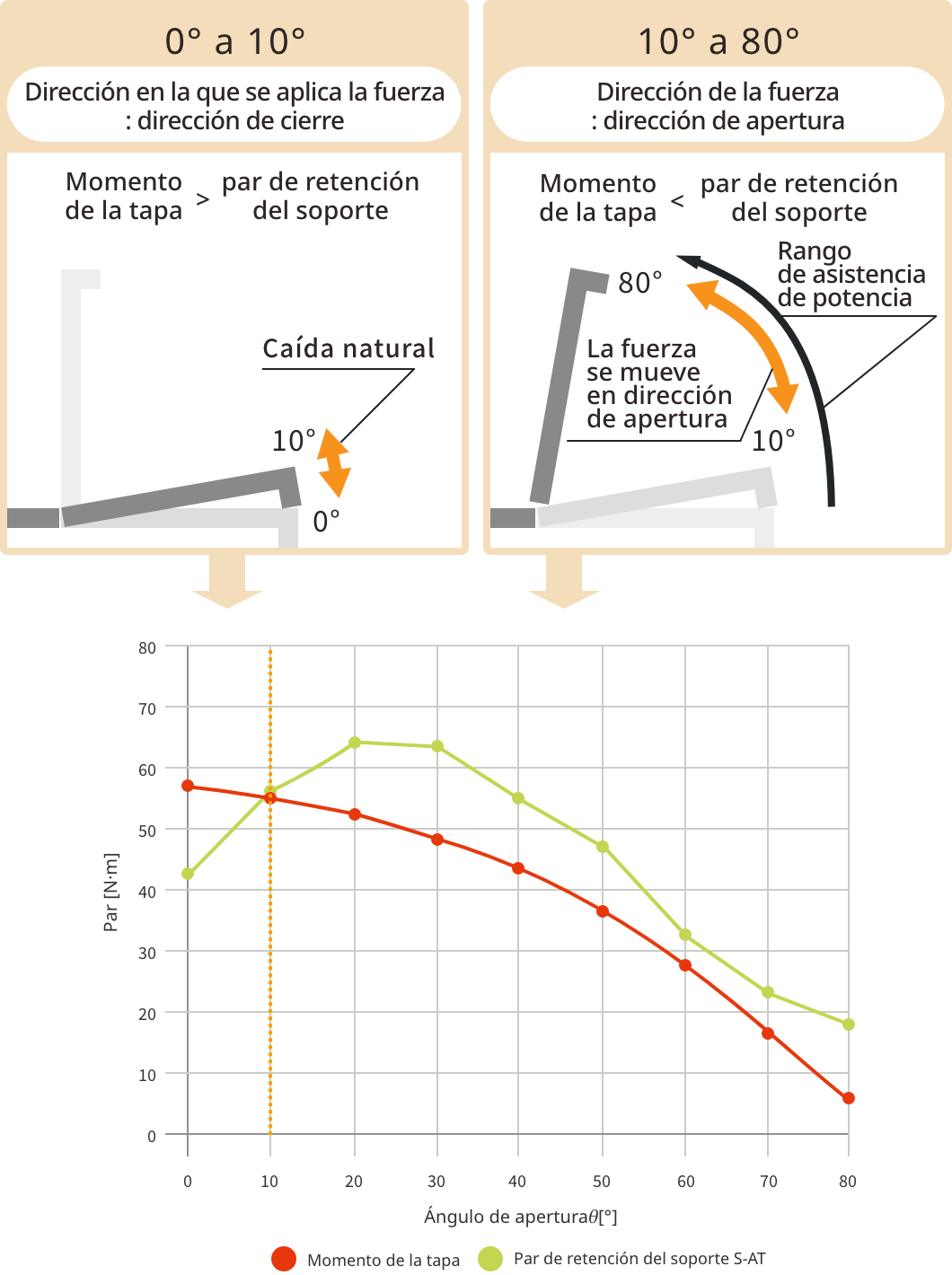

Por ejemplo...
A partir de aproximadamente 10°, el par de retención del soporte S-AT supera el momento de la tapa.
Dado que el par de retención del soporte S-AT es mayor, a partir de 10° la tapa no cae por sí sola.
* Además, es deseable que la fuerza necesaria para abrir la tapa sea siempre positiva (0 N o más).
Alrededor de 0°, el par de retención del soporte S-AT es inferior al momento de la tapa.
La tapa cae por sí sola.
* Si en 0° el momento de la tapa es mayor que el par de retención del soporte S-AT, la tapa queda «flotando», lo que puede dificultar su uso.
* Este gráfico es solo una referencia ideal de nuestra empresa. Es posible que se pueda utilizar aunque no se cumplan todas las condiciones, por lo que le recomendamos que lo compruebe con el equipo real o con un equipo de prueba.

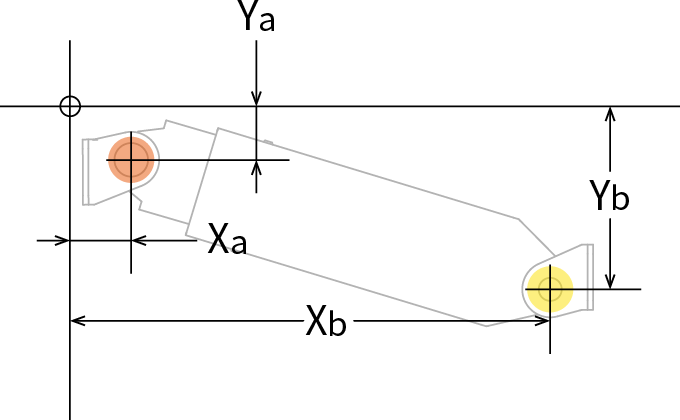

| Posición de montaje | Xa | Ya | Xb | Yb | Características |
|---|---|---|---|---|---|
| 1 | 30 | -10 | 123 | -12.5 | Es una posición de montaje adecuada para tapas en forma de L (con el centro de gravedad en dirección negativa). También es eficaz cuando se desea reducir la fuerza de asistencia. |
| 2 | 40 | -10 | 123 | -12.5 | Posición de montaje adecuada para tapas en forma de L (con el centro de gravedad en dirección negativa). La fuerza de asistencia en el lado de cierre (ángulo estrecho) es mayor que en la posición 1. |
| 3 | 50 | -10 | 122 | -12.5 | Posición de montaje adecuada para tapas con el centro de gravedad cerca del centro de rotación horizontal. La fuerza de asistencia al cerrar es aún más débil que en la posición 5. |
| 4 | 30 | -20 | 113 | -12.5 | Posición de montaje adecuada para tapas en forma de L (con el centro de gravedad en dirección negativa). La fuerza de asistencia en el lado de cierre (ángulo estrecho) es mayor que en la posición 1. |
| 5 | 40 | -20 | 113 | -12.5 | Es la posición de montaje adecuada para tapas con el centro de gravedad cerca de la horizontal del centro de rotación. En comparación con 7, la tapa se levanta menos al cerrarse. |
| 6 | 50 | -20 | 112 | -12.5 | Es una posición de montaje adecuada para tapas con el centro de gravedad cerca del centro de rotación horizontal. La fuerza de asistencia al cerrar es aún más débil que en 5. |
| 7 | 30 | -30 | 103 | -12.5 | Es la posición de montaje adecuada para tapas con el centro de gravedad cerca de la horizontal del centro de rotación. La fuerza de asistencia en el lado de cierre (ángulo estrecho) es mayor que en el modelo 4. |
| 8 | 40 | -30 | 103 | -12.5 | Es la posición de montaje adecuada para tapas cuya posición del centro de gravedad se encuentra cerca del centro de rotación horizontal. En comparación con 10, la tapa tiende menos a levantarse al cerrarse. |
| 9 | 46.5 | -25 | 108 | -12.5 | S-AT02W (con paneles laterales) y S-ATJD son las posiciones de montaje que aparecen en el catálogo. |
| 10 | 30 | -40 | 93 | -12.5 | Es la posición de montaje adecuada para tapas en forma de L (con el centro de gravedad en la dirección positiva). La fuerza de asistencia en el lado cerrado (ángulo estrecho) es mayor que en la posición 7. |
| 11 | 35 | -38 | 94 | -10.2 | S-AT005S (con placa trasera), S-AT01S (con placa trasera), S-AT02S (con placa trasera) y S-ATJS son las posiciones de montaje que aparecen en el catálogo. |
| 12 | 46.75 | -25 | 108 | -10.2 | Posición de montaje indicada en el catálogo para S-AT005 (con paneles laterales), S-AT01 (con paneles laterales), S-AT02 (con paneles laterales) y S-ATJ. |
| 13 | 30 | -40 | 96.5 | -32.5 | Posición de montaje en la tapa del inserto (grosor de la placa: 20 mm). |
| 14 | 35 | -38 | 94 | -12.5 | Posición de montaje indicada en el catálogo para S-AT02W (con placa trasera). |
| 15 | 30 | -40 | 95.5 | -37.5 | Posición de montaje en la tapa del inserto (grosor de la placa: 25 mm). |
| 16 | 40 | -45 | 101.5 | -32.5 | Posición de montaje en la tapa del inserto (grosor de la placa: 20 mm). El ángulo de apertura es de 70°. |
| 17 | 30 | -45 | 91.5 | -42.5 | Posición de montaje en la tapa empotrada (grosor de la placa: 30 mm). |
| 18 | 35 | -50 | 96.5 | -37.5 | Posición de montaje en la tapa empotrada (grosor de la placa: 25 mm). El ángulo de apertura es de hasta 70°. |
* Si desea una posición de montaje diferente a las indicadas anteriormente, póngase en contacto con nosotros.

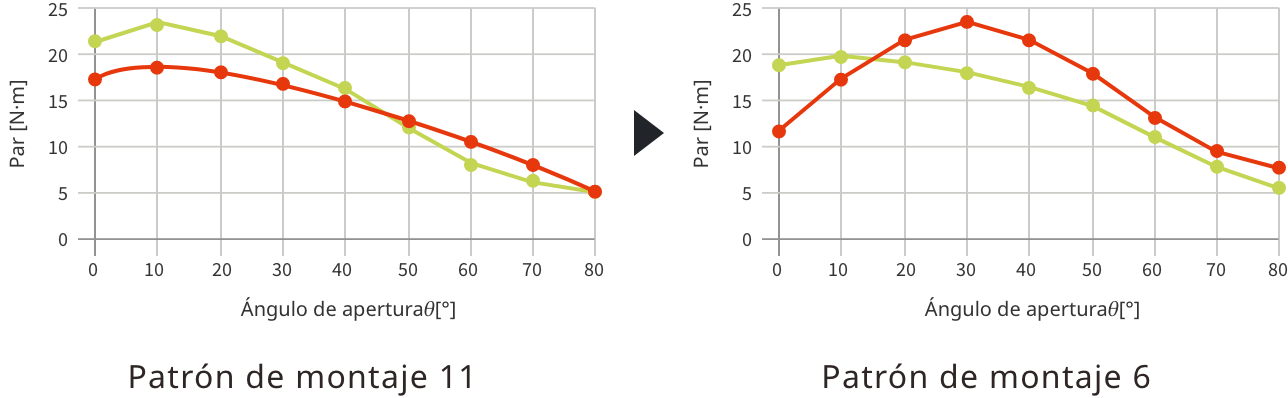

Por ejemplo...

Al reducir el par de retención en ángulos estrechos y aumentar el par de retención en ángulos amplios, se ha logrado un movimiento ideal de la puerta.


| Posición de montaje | Xa | Ya | Xb | Yb | Características |
|---|---|---|---|---|---|
| 3 | 50 | -30 | 273 | -100 | El ángulo de apertura es de hasta 80°. |
| 7 | 39 | -32 | 273 | -45 | El ángulo de apertura es de hasta 80°. |
| 9 | 51 | -32 | 284.5 | -49 | El ángulo de apertura es de hasta 70°. |
| 11 | 43 | -32.5 | 273 | 1.5 | Posición de montaje indicada en el catálogo. |
| 15 | 39 | -40 | 273 | -40 | El ángulo de apertura es de hasta 70°. |

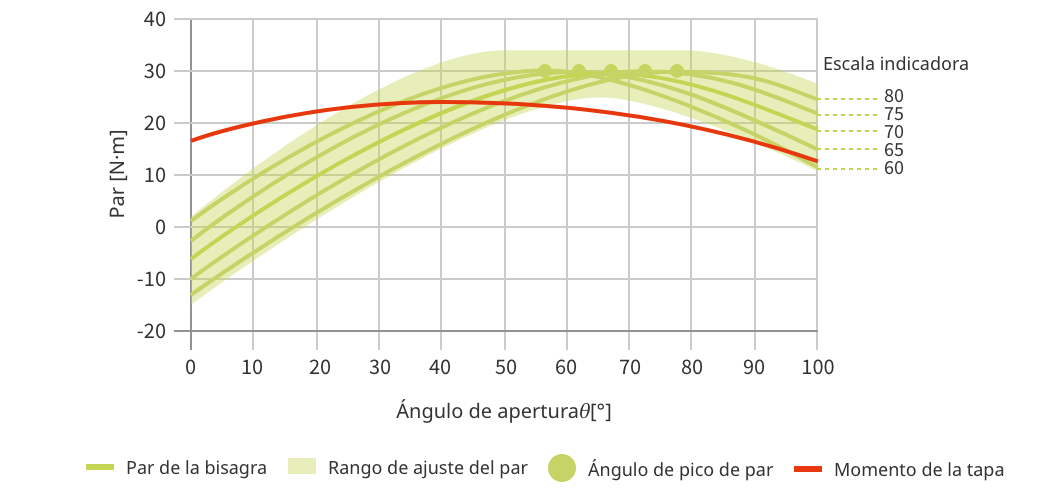

Método de ajuste del balance del HG-PA (cambio de par)
Gire el tornillo de ajuste de balance con una llave hexagonal (nombre 5) para ajustar el centro de gravedad de la tapa.
Momento de la tapa Mu > par de la bisagra... La tapa recibe una fuerza que la empuja hacia abajo.
Momento de la tapa Mu < par de la bisagra... La tapa se abre.

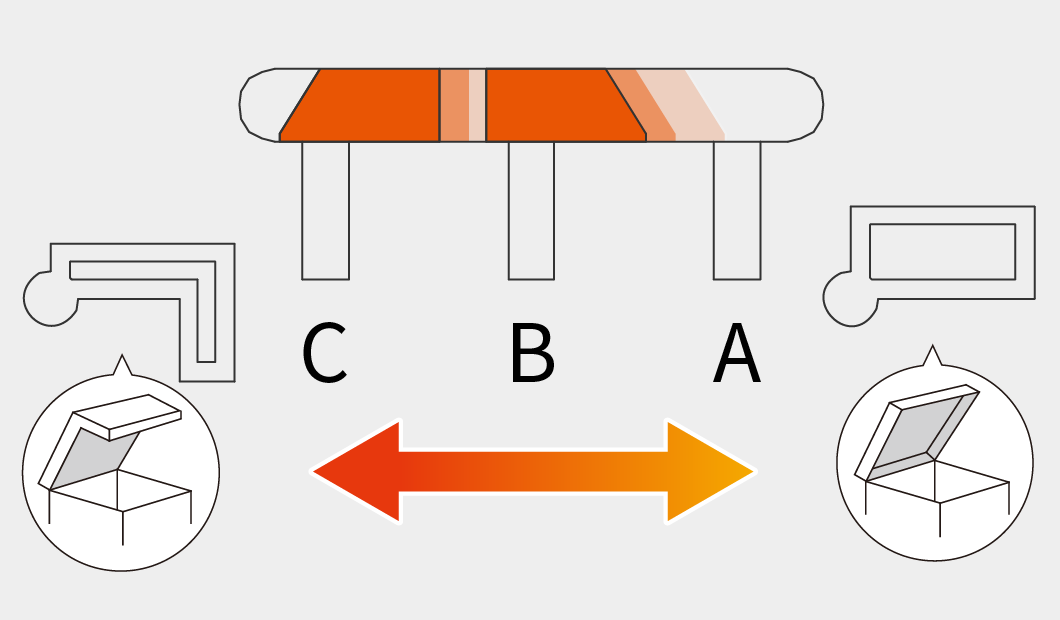

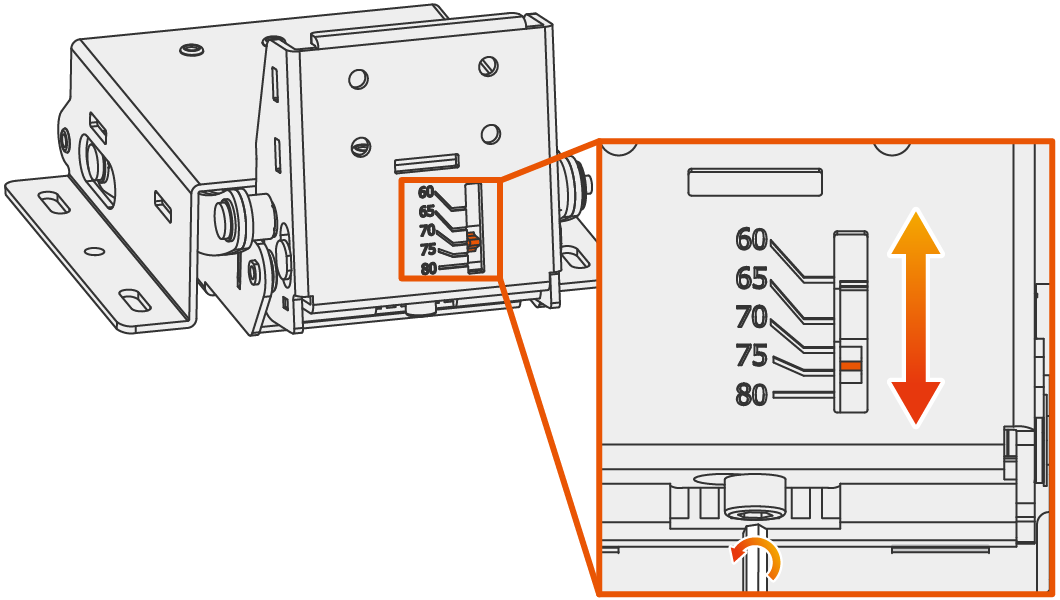

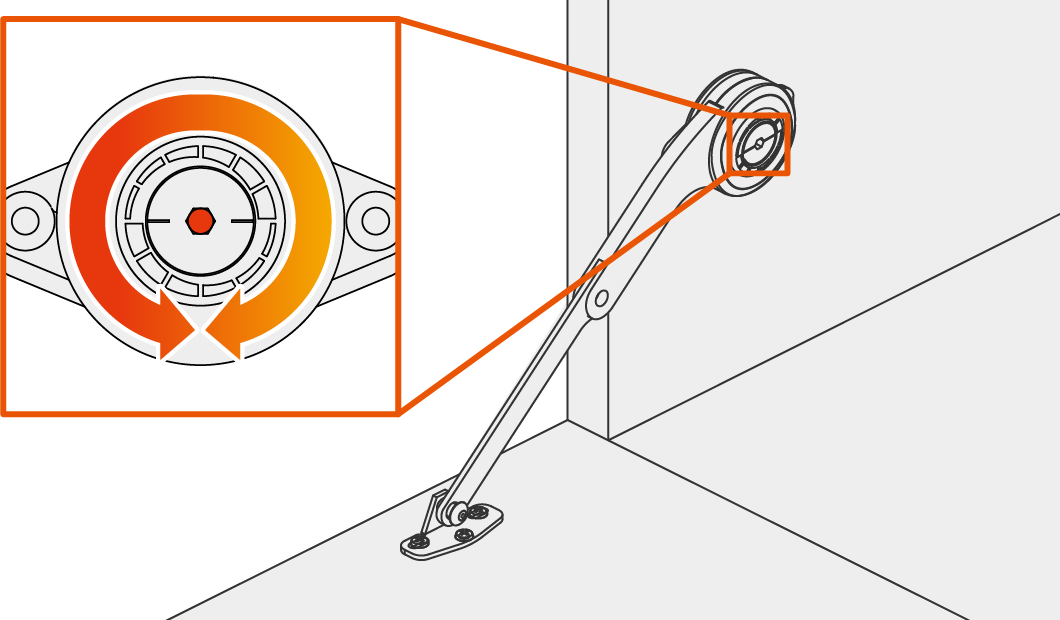

Método de ajuste del equilibrio del soporte S-AT
Al girar el tornillo de ajuste del equilibrio, el indicador se mueve.
Cuanto más cerca esté de la posición de ajuste A, más fácil será ajustar tapas con un centro de gravedad más alto que el eje de rotación, como las de forma rectangular. Cuanto más cerca esté de la posición de ajuste C, más fácil será ajustar tapas con un centro de gravedad más bajo que el eje de rotación, como las de forma en L.
Método de ajuste del par de S-TAR

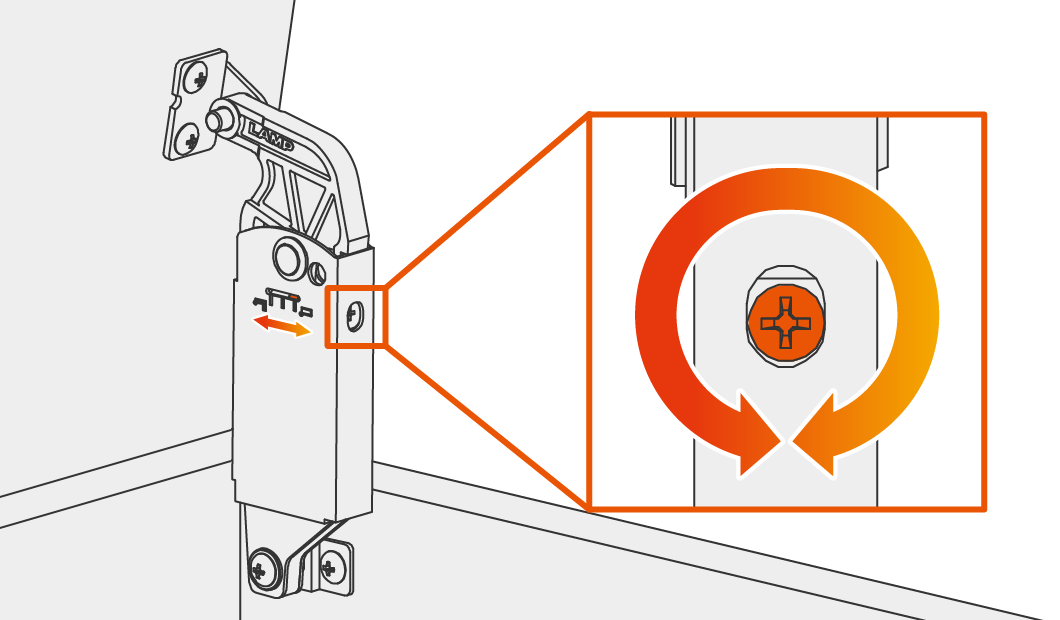

Girando el tornillo de ajuste del par se puede realizar un ajuste fino del par.
