¿Qué es la fuerza operativa? Conocimientos básicos necesarios para el diseño de maquinaria
¿Qué es la fuerza operativa?
¿Qué es la fuerza operativa?
La fuerza operativa es la fuerza necesaria para mover puertas o tapas.
Por ejemplo, al calcular la fuerza que se debe aplicar para abrir o cerrar una puerta, se puede lograr un diseño óptimo y una experiencia de uso cómoda.
- La fuerza necesaria varía en función del peso de la puerta y de la posición en la que se mueve.
- Calcular la fuerza de maniobra durante el diseño permite seleccionar los componentes adecuados y obtener un funcionamiento suave.
Método de cálculo de la fuerza de accionamiento
Suponiendo que el eje de torsión se encuentra en el centro de rotación, se puede calcular mediante la siguiente fórmula.
Fuerza de accionamiento cuando no hay un eje de generación de par en el centro de rotación

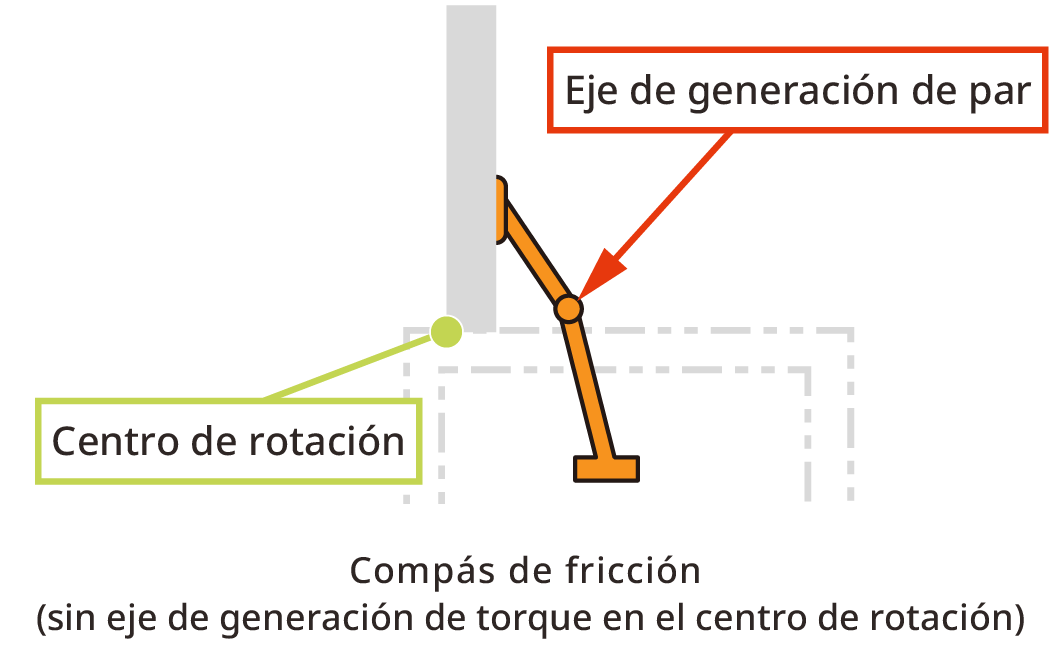

En el caso de los compases de fricción sin un eje de generación de par en el centro de rotación, la fórmula de cálculo es diferente. Utilice la herramienta de selección de compases de fricción.
Consideraciones sobre la fuerza de accionamiento de la bisagra giratoria
Fuerza de accionamiento de la bisagra giratoria

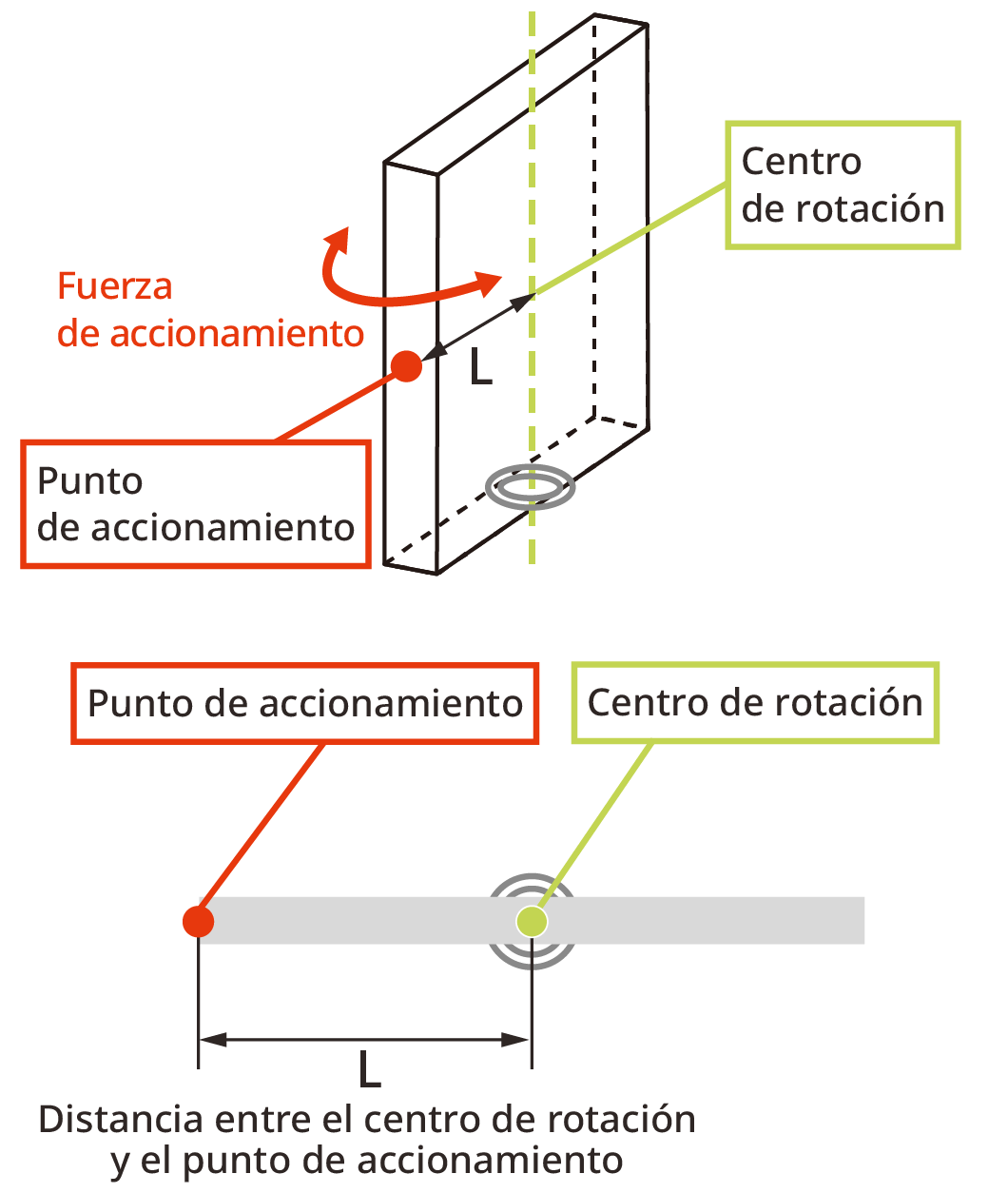

Cuando gira en dirección giratoria (horizontal), la masa de la tapa o puerta no influye teóricamente, por lo que se puede calcular con la siguiente fórmula.
* Se supone que el eje de generación del par se encuentra en el centro de rotación.
Ejemplo
En el caso de la bisagra giratoria con torque HG-S50-34 (valor de torque 5.0 ± 20 % N·m), con un peso de 3 kg y una distancia horizontal entre el centro de rotación y el punto de operación de 450 mm, la fuerza de operación es 5.0 N·m ÷ 450 mm × 1000＝ 11.11 N.
Además, debido a la variación de par de ±20 %,
si se desvía hacia el valor inferior, será 5.0 N·m × 0.8 ÷ 450 mm × 1000＝ 8.89 N,
y si se alcanza el valor máximo, será 5.0 N·m × 1.2÷450 mm × 1000＝ 13.33 N.
Es decir, se considera que puede funcionar con 8.89 N～ 13.33 N.
Hagamos el cálculo
Fuerza de accionamiento = Valor de par ÷ Distancia horizontal entre el centro de rotación y el punto de accionamiento
¡Resuelva los complicados cálculos de momento con la herramienta de selección!
¡Simule también la fuerza de accionamiento!
Solo tiene que introducir la distancia hasta el centro de gravedad y la masa de la tapa,
utilice la herramienta de selección MDT para seleccionar el producto adecuado.
