Conocimientos básicos sobre bisagras y compases con asistencia a la apertura
Presentamos información básica sobre el funcionamiento, los tipos y el uso de las bisagras y soportes con asistencia para levantar.
Para la selección de productos concretos, le recomendamos que pruebe las herramientas de selección de bisagras y compases con asistencia a la apertura.
¿Qué es la asistencia a la apertura?
¿Qué es la asistencia a la apertura?
El movimiento con asistencia es una función que permite abrir puertas y tapas pesadas con suavidad.
Permite abrir fácilmente con una sola mano las tapas de aparatos grandes, lo que reduce la carga física. A veces también se denomina «asistencia de elevación».
Hay dos tipos de productos que permiten la asistencia mecánica: bisagras y soportes.

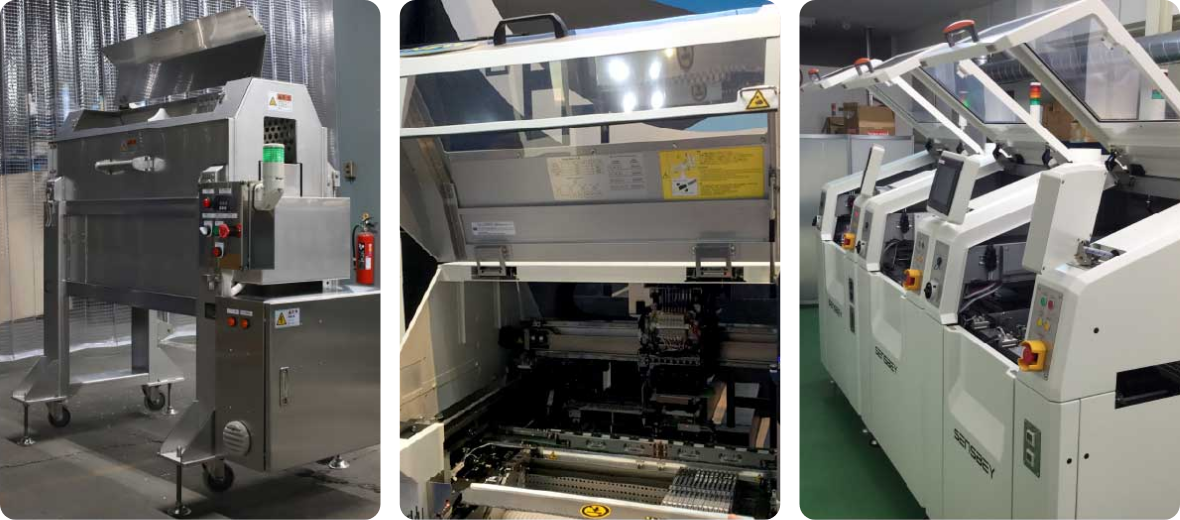

Se utilizan en tapas y cubiertas superiores de máquinas de alimentación, equipos de soldadura por soldadura fuerte y montadores de chips.
También son ideales para tapas grandes que se abren y cierran con frecuencia, como los aparatos de análisis de gran tamaño.
¿Por qué se abre suavemente? – La estructura de una bisagra o un compás con asistencia a la apertura
Las bisagras y los compases con asistencia a la apertura utilizan la fuerza contrapuesta de un resorte (muelle) para facilitar la apertura de objetos pesados.
Como se muestra en la figura, se utilizan dos tipos de resortes según la aplicación para crear una sensación perfecta.

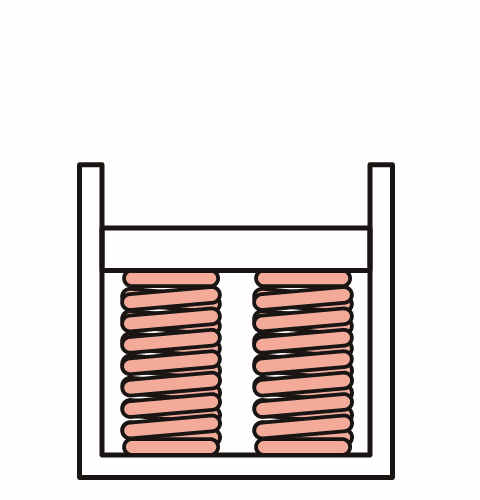

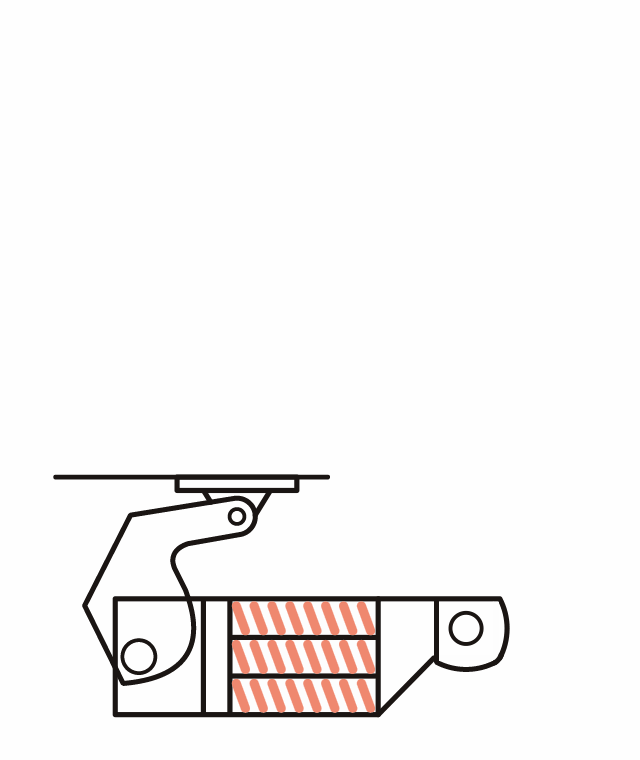

Resorte de compresión
Cuando el resorte comprimido vuelve a su posición original, se genera una fuerza contraria.

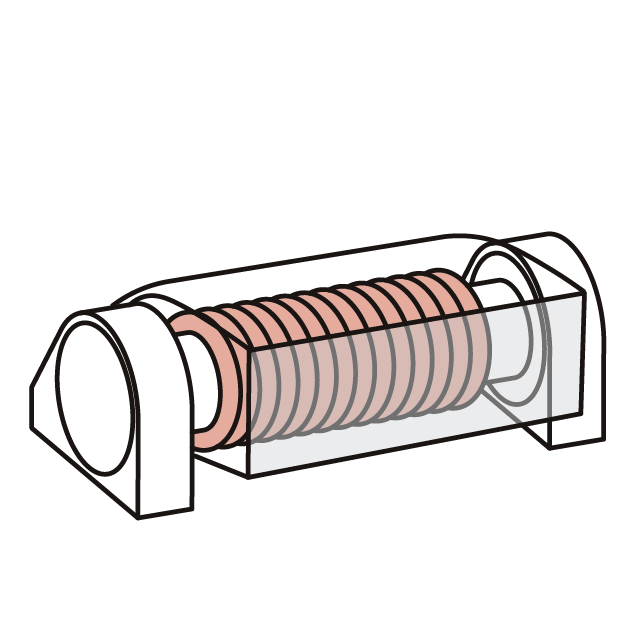

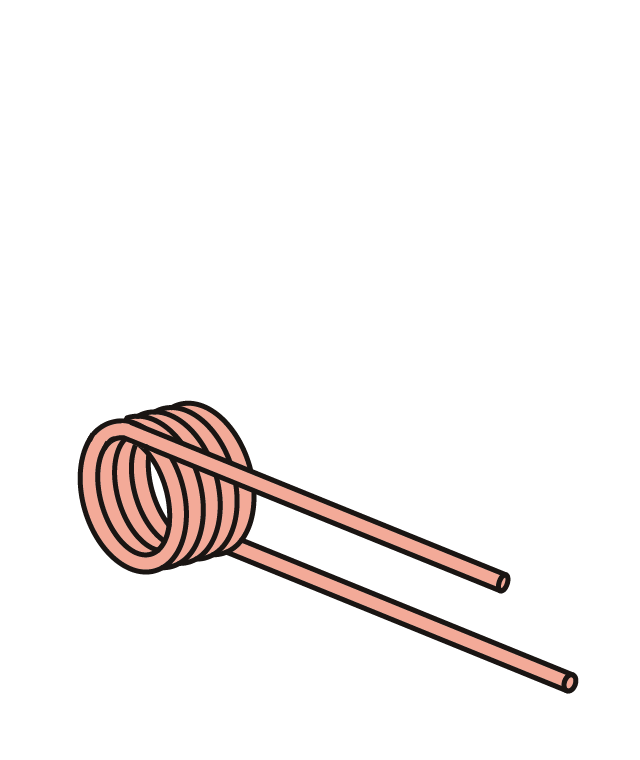

Resorte de torsión
Cuando el resorte enrollado intenta volver a su posición original, se genera una fuerza contraria.
Tipos de productos con asistencia a la apertura
Tipos de bisagras con asistencia a la apertura

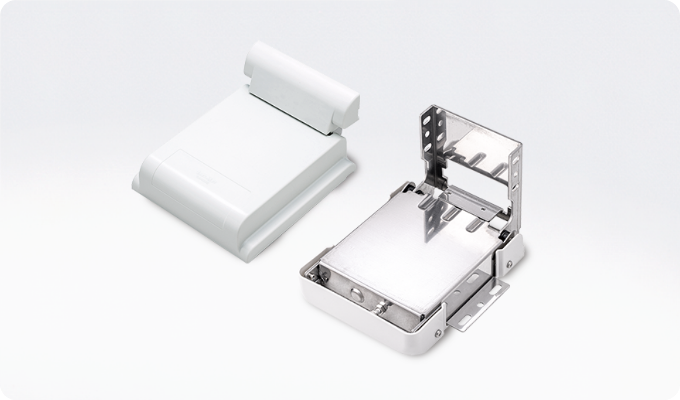

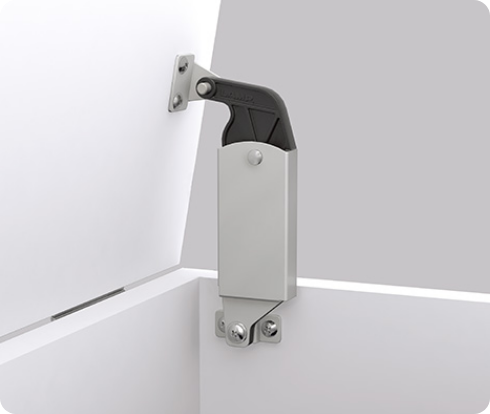

Serie HG-PA
Bisagra de asistencia de potencia estándar.
Gracias a la función de asistencia, las tapas pesadas se pueden abrir con facilidad y se cierran lentamente gracias a la función de cierre suave.
Se puede instalar en el exterior de la tapa («montaje exterior» o «montaje trasero») o en el interior de la tapa («montaje interior») para dar un aspecto más limpio al equipo. Es compatible con tapas de diversas formas, como tapas en forma de L o tapas tipo caja, y se caracteriza por su amplia gama de productos.

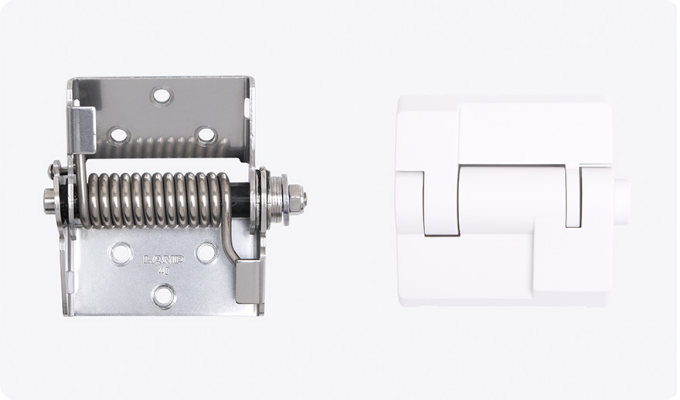

Bisagra con asistencia de par
Se trata de una bisagra con función de asistencia a la apertura añadida a una bisagra de fricción que permite fijar la tapa en cualquier ángulo. La función de asistencia a la apertura permite manejar la tapa con mayor facilidad que las bisagras de fricción convencionales.

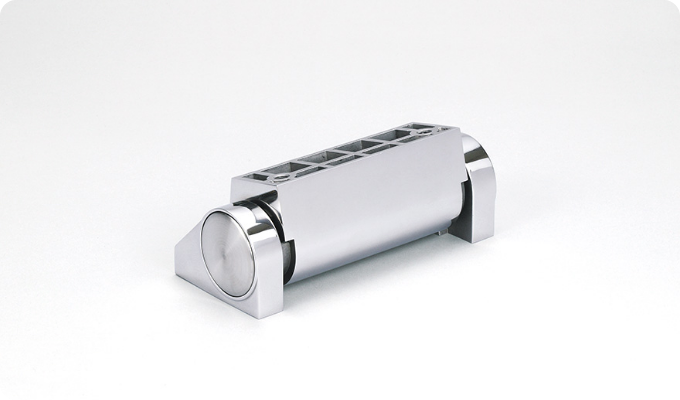

Bisagra asistida de acero inoxidable HG-JH210
Bisagra asistida de acero inoxidable.
Al cerrar, se cierra lentamente gracias a la función de cierre suave.
Tipos de compases con asistencia a la apertura

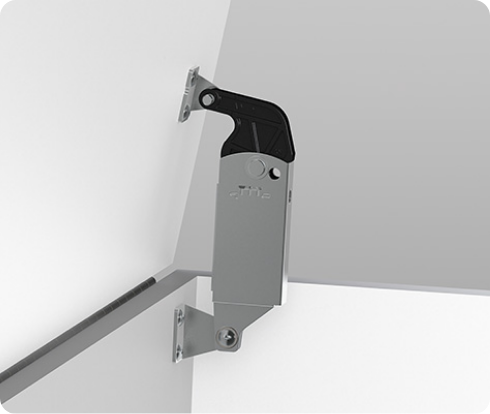

Serie S-AT
Montaje en el lateral
Montaje en placa trasera
Es la bisagra asistida estándar.
La función de asistencia para levantar permite abrir fácilmente incluso tapas pesadas. Algunos productos, en combinación con la unidad amortiguadora opcional, cierran lentamente.
Hay dos tipos de montaje: el «montaje en el lateral», que se fija a la placa lateral interior de la carcasa, y el «montaje en la parte trasera», que se fija a la placa trasera interior de la carcasa. Se adapta a tapas de diversas formas, como tapas en forma de L o tapas tipo caja, y se caracteriza por su amplia gama de productos.
También hay productos con orificios de bloqueo para evitar que la tapa superior se cierre accidentalmente durante el trabajo.

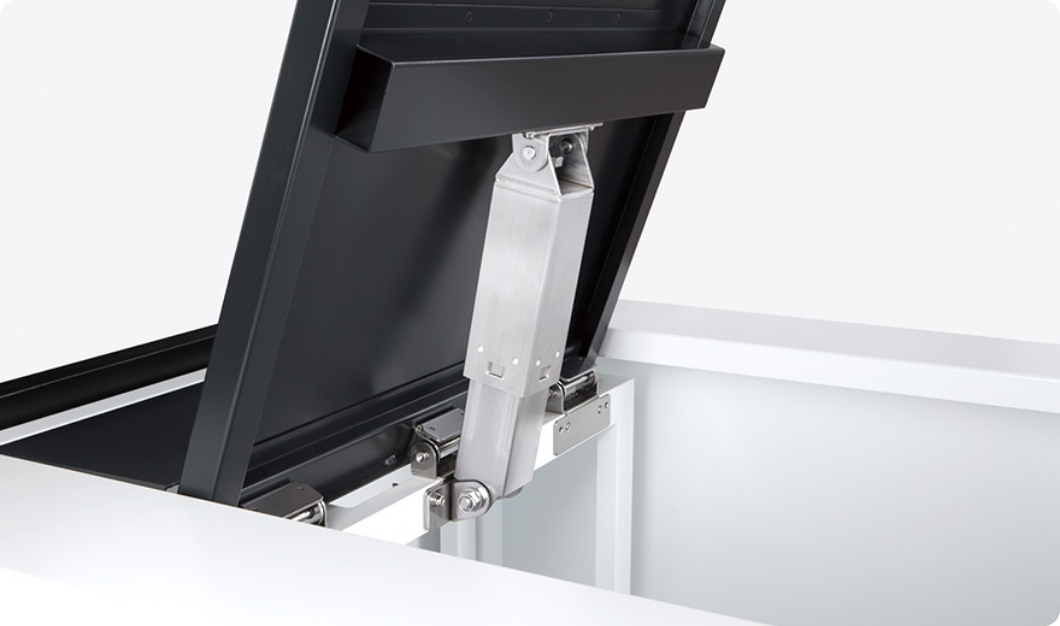

S-ATH
Es un soporte asistido para grandes pesos.
Gracias a la función de asistencia, las tapas pesadas se pueden abrir con facilidad. El tornillo de ajuste permite ajustar el par de forma precisa.
* Algunas bisagras con amortiguador también cuentan con una «función de asistencia para levantar», que permite levantar fácilmente puertas y tapas.
Ventajas de las bisagras y los compases con asistencia a la apertura
Los resortes de gas también permiten abrir puertas y tapas pesadas con suavidad, pero su estructura es muy diferente a la de las bisagras y soportes con asistencia de potencia.
Los resortes de gas no se expanden y contraen mediante un «resorte», sino mediante la presión del gas y el aceite.
«Los resortes de gas son compactos, pero capaces de ejercer una gran fuerza. Sin embargo, tienen la desventaja de que el gas se escapa con el tiempo.
Por otro lado, las bisagras y los soportes con asistencia de elevación utilizan la fuerza contraria de los resortes, por lo que no hay que preocuparse por las fugas de gas y se pueden utilizar con confianza durante largos periodos de tiempo».
Selección de productos con asistencia a la apertura
Los productos con asistencia a la apertura generan un par que ayuda a iniciar la apertura gracias a la fuerza contraria del resorte.
Para seleccionarlos, es importante que el equilibrio entre el «par del producto de asistencia para levantar» y el «momento de la tapa superior» sea adecuado.
¿Qué es el momento de la tapa superior?
El momento de la tapa superior es la fuerza que actúa para hacer girar un objeto alrededor de un punto determinado.

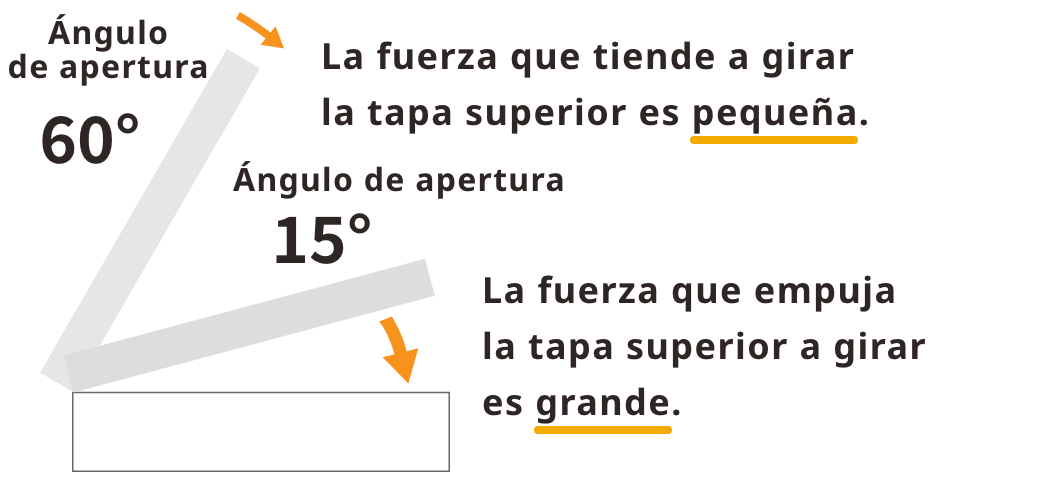

El momento varía en función del ángulo de apertura de la tapa superior, como se muestra en la figura. Cuanto más horizontal es la tapa superior con respecto al suelo, mayor es la fuerza que intenta girarla, y cuanto más vertical es, menor es la fuerza que intenta girarla.
- Ángulo de apertura de 60°: la fuerza que intenta girar la tapa superior es pequeña.
- Ángulo de apertura de 15°: la fuerza que intenta girar la tapa superior es grande

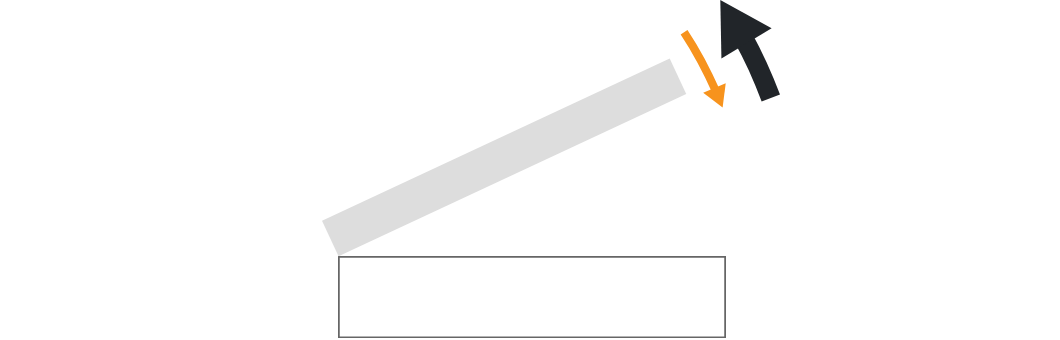

Para abrir fácilmente la tapa superior, se recomienda que el «valor de par del producto (la fuerza que intenta levantar la tapa superior)» sea mayor que el «momento de la tapa superior (la fuerza que intenta girar la tapa superior)».
Si el valor de torsión del producto con asistencia de potencia (la fuerza que intenta levantar la tapa superior) es mayor que la fuerza con la que la tapa superior intenta girar, se podrá abrir fácilmente.

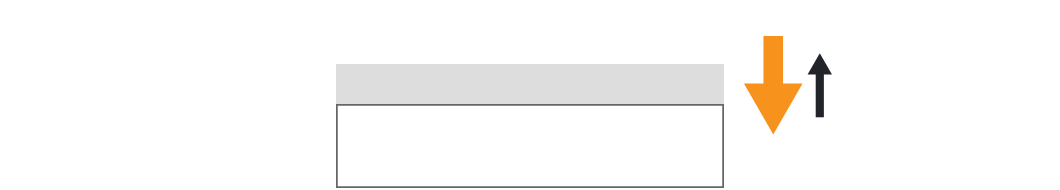

Por otro lado, si la fuerza que intenta levantar la tapa es mayor cuando el ángulo de apertura es de 0°, la tapa superior no se cerrará completamente, por lo que es necesario que el «momento de la tapa superior = la fuerza que intenta girar la tapa superior» sea mayor que el «valor de torque del producto = la fuerza que intenta levantar la tapa superior» cuando el ángulo de apertura es cercano a 0°.
Si la fuerza que intenta girar la tapa superior es mayor que el valor de par del producto de asistencia para levantar (la fuerza que intenta levantar la tapa superior), la tapa se cerrará completamente.

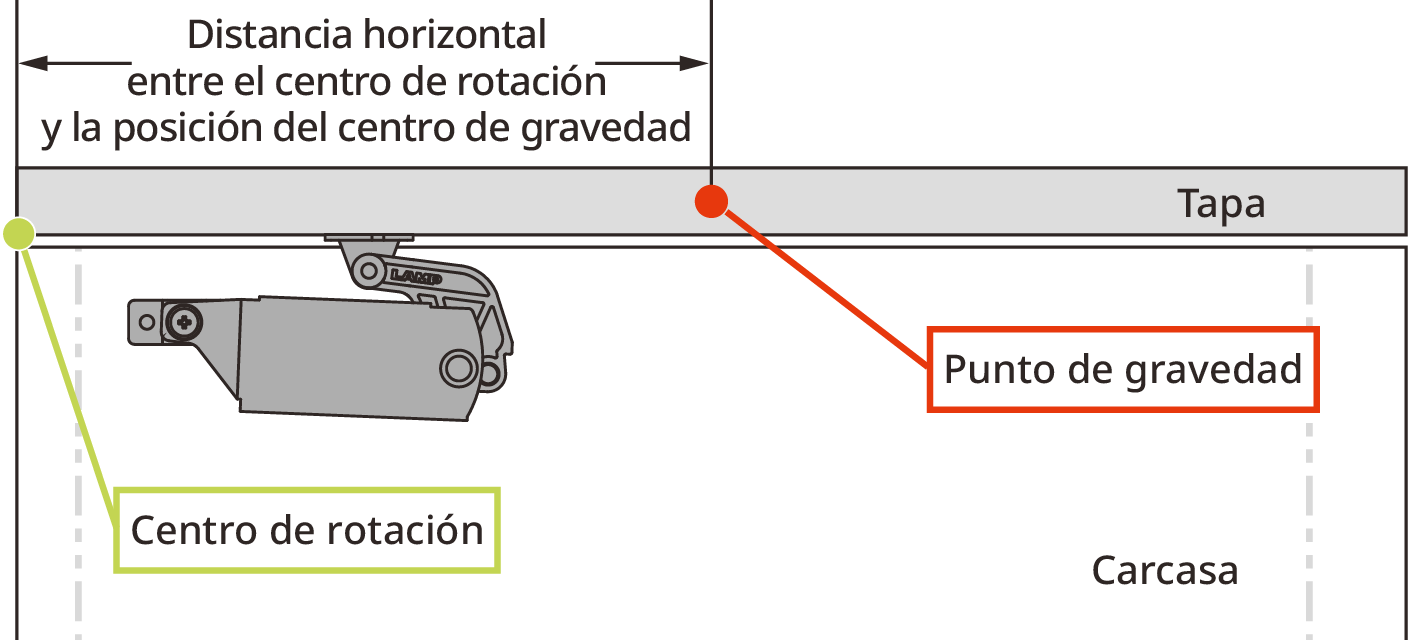

La fórmula para calcular el momento de la tapa superior es la siguiente.
el centro de rotación y la posición del centro de gravedad
¡Resuelva los complicados cálculos de momento con la herramienta de selección!
¡Simule la fuerza necesaria para el manejo!
Solo tiene que introducir la distancia hasta el centro de gravedad y la masa de la tapa,
utilice la herramienta de selección MDT para seleccionar el producto adecuado.
