Conocimientos básicos sobre bisagras de fricción
Le presentamos los conceptos básicos sobre el mecanismo,
los tipos y el uso de las bisagras de fricción.
Para seleccionar un producto concreto, pruebe la herramienta de selección de bisagras de fricción.
¿Qué son las bisagras de fricción?
¿Qué son las bisagras de fricción?

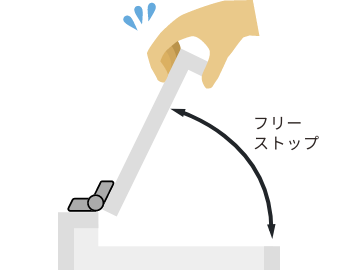

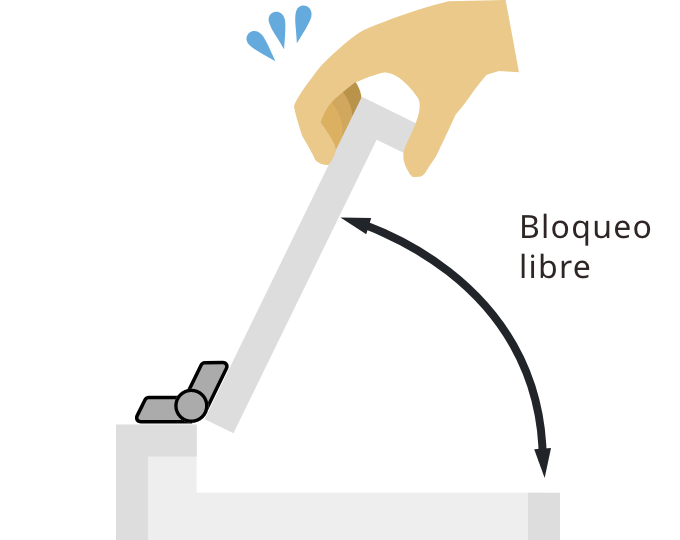

Las bisagras de fricción son bisagras que permiten detener puertas, tapas y cubiertas en cualquier posición y ángulo durante su apertura y cierre, y también se denominan «bisagras de parada libre» o «bisagras de fricción». La función de detenerse en cualquier posición se denomina «función de parada libre».
El uso de bisagras de fricción permite mejorar la comodidad de uso y el valor añadido de los dispositivos y equipos.
¿Por qué se detienen «perfectamente»? - Estructura de la bisagra de fricción

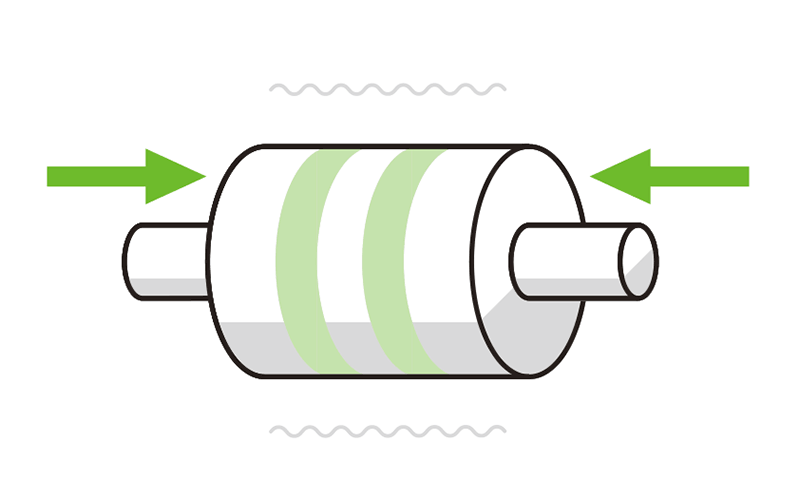

El eje de la bisagra de fricción es una estructura que utiliza la fricción. La fricción se produce en el eje debido al movimiento de apertura y cierre de la puerta o la tapa (la fuerza de rotación del objeto), lo que activa la función de parada libre.
Tipos de estructura de las bisagras de fricción
Estructura de disco

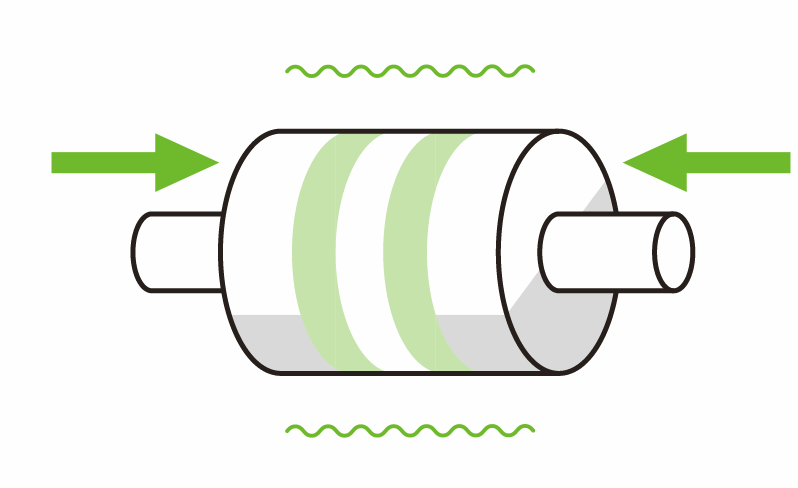

Al girar un disco móvil con un disco fijo entre ellos, se produce fricción.

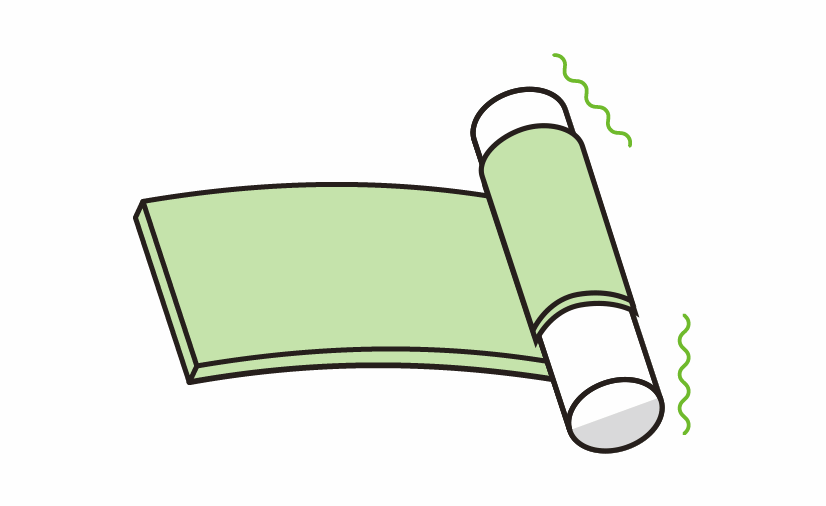

Estructura en espiral
Al girar un eje con una lámina de resorte enrollada, se produce fricción.

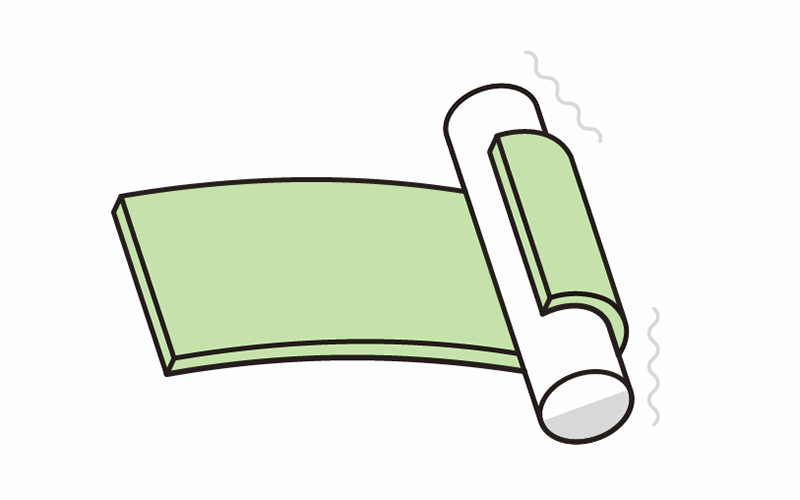

Estructura de tubo

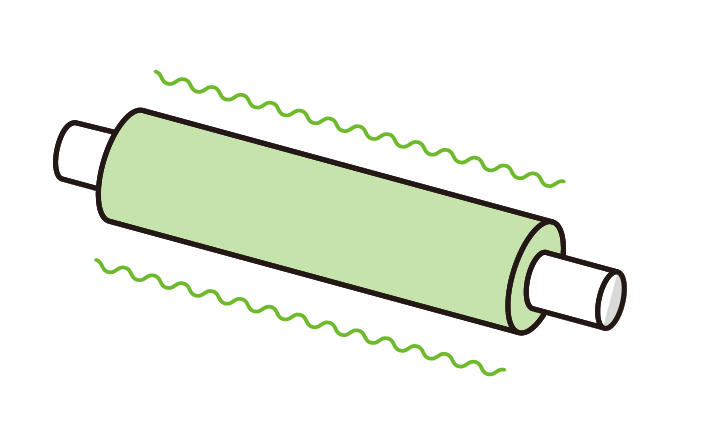

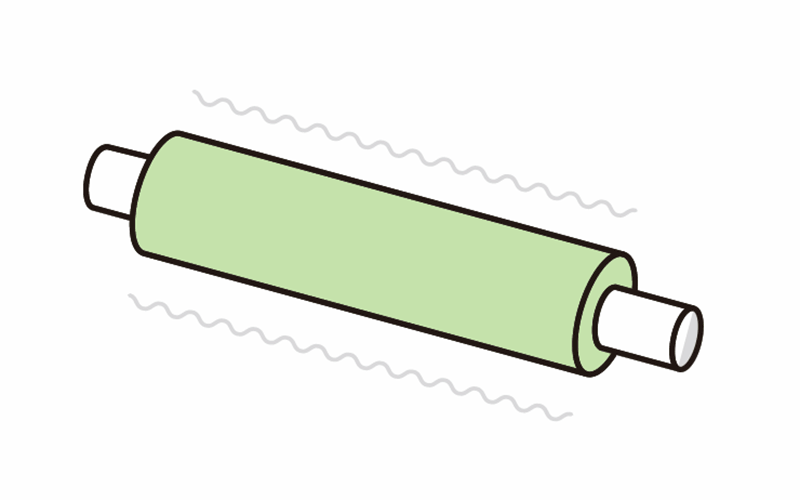

Rotación del eje presionado en un tubo de resina.
Ventajas de elegir una bisagra de fricción
Ventajas01
Aumento de la eficiencia en el trabajo

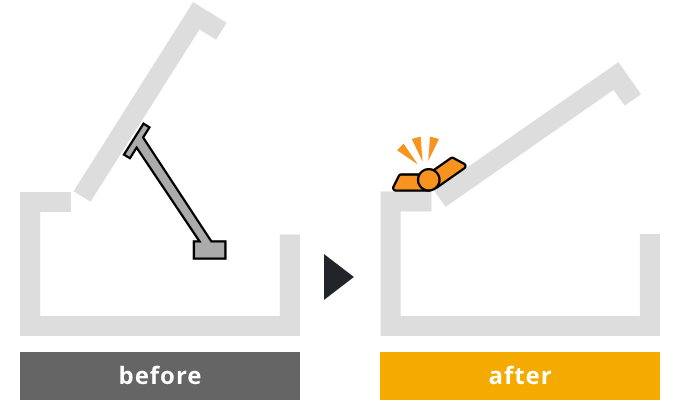

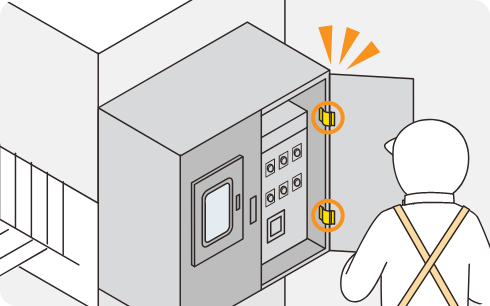

La puerta se detiene gracias a la fuerza de la bisagra, por lo que no es necesario utilizar un tope.
Ventajas02
Mejora del diseño
Al no necesitar soportes, el interior queda más despejado.
Ventajas03
Mayor seguridad
No hay riesgo de que se caiga la cubierta, por lo que es seguro.
Tipos de bisagras de fricción
Forma de la bisagra de fricción
Al tocar la imagen, se cambiará la imagen.

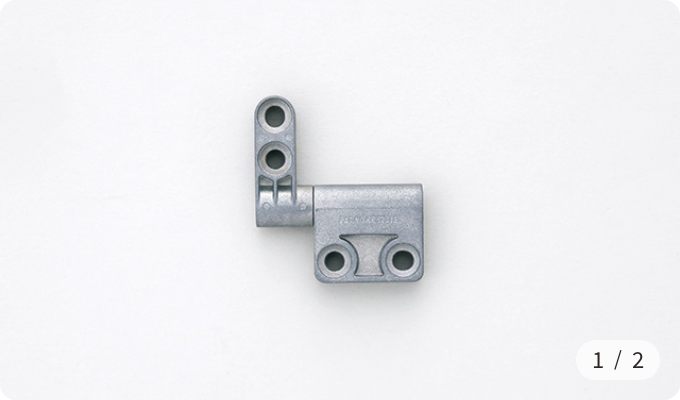

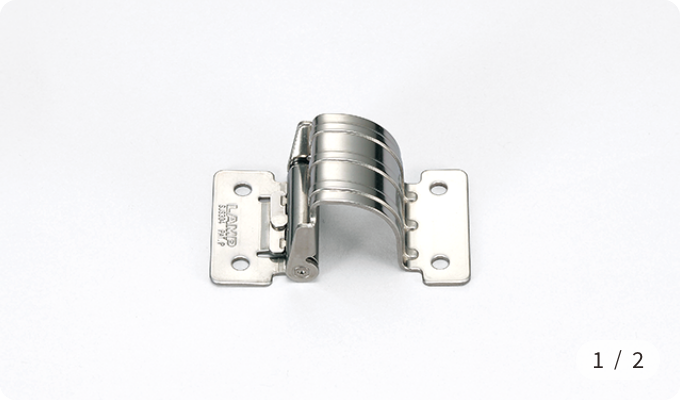

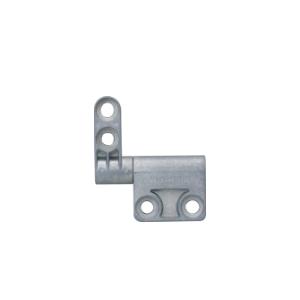

Bisagra plana y bisagra de bandera

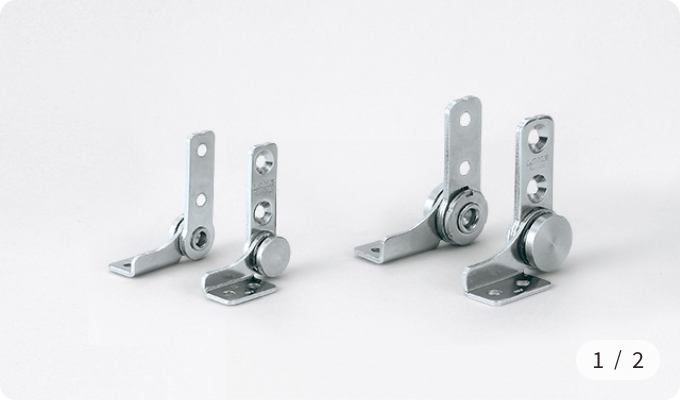

La forma más estándar.
Otras Bisagras
La forma del cuerpo de la bisagra es especial.

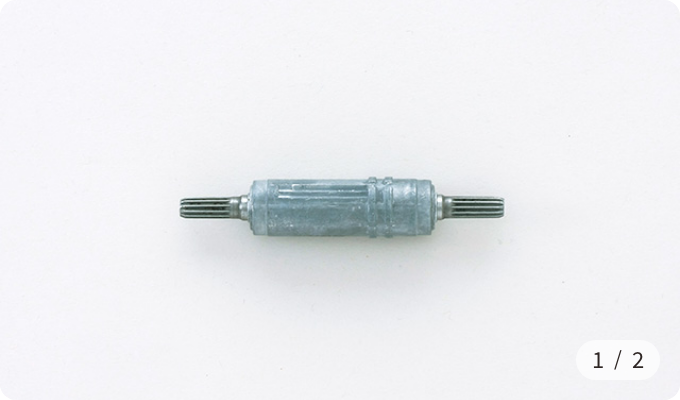

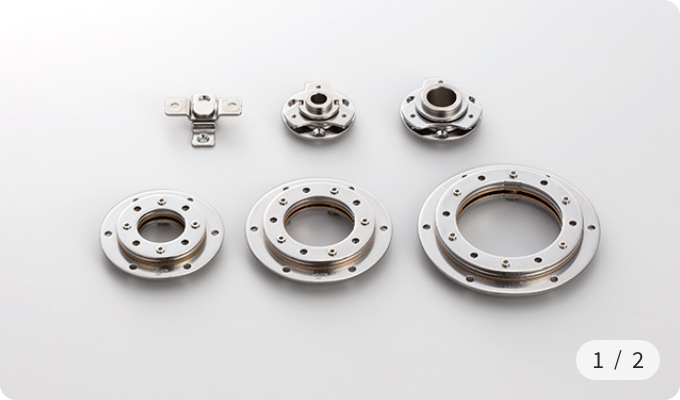

Bisagra de inserción
Se instala mediante moldeado por inserción o prensado. El cuerpo de la bisagra no es visible desde el exterior.
Giro y multieje
Se detiene libremente en varias direcciones, como la inclinación y el giro.
Bisagra oculta
La bisagra no se ve desde el frente, por lo que no altera el diseño de la carcasa.
Bisagras de fricción con funciones adicionales
Las bisagras de fricción no solo permiten la parada libre, sino que también hay muchos productos con diversas «funciones adicionales».

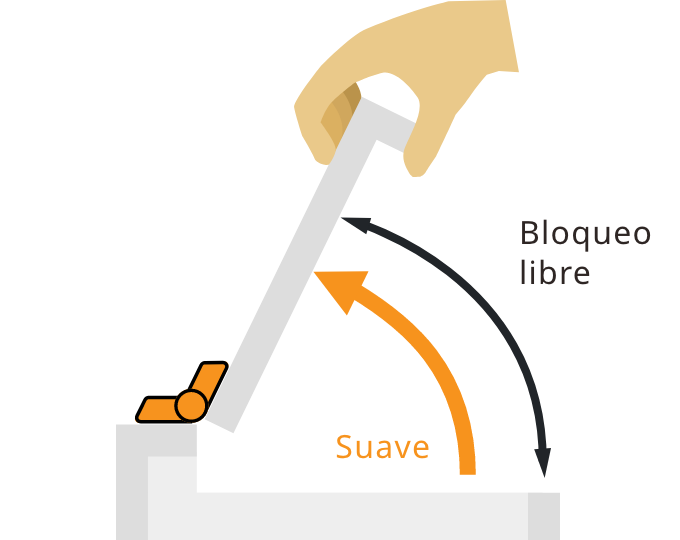

Bisagra de fricción unidireccional
La parada libre solo funciona en una dirección.

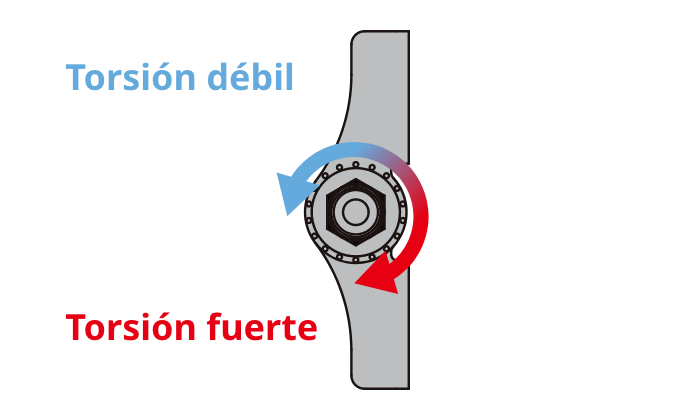

En la dirección opuesta no se genera torsión, por lo que se puede mover suavemente.
No se genera torsión en la dirección de elevación
Se genera torsión en la dirección de elevación

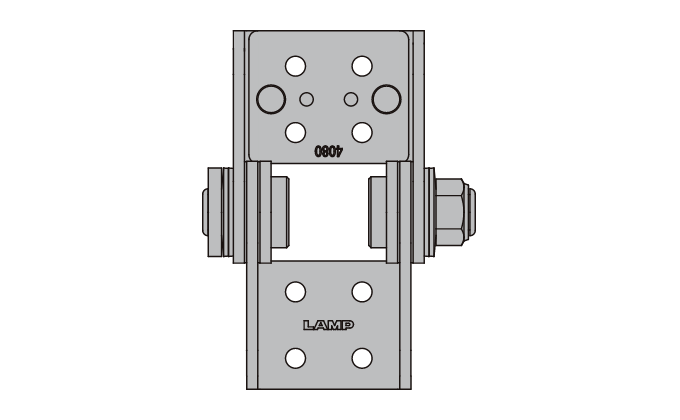

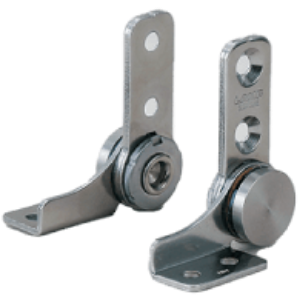

Bisagra de fricción con función de ajuste

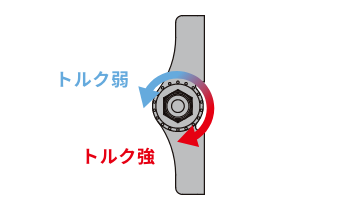

Se puede ajustar la fuerza del torsión según el peso de la puerta y la sensación de manejo. En caso de que se produzcan variaciones en la torsión, se puede ajustar de manera uniforme, lo que mejora la facilidad de mantenimiento.
Bisagra de retención con par de fricción

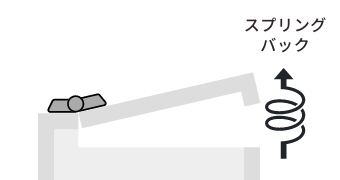

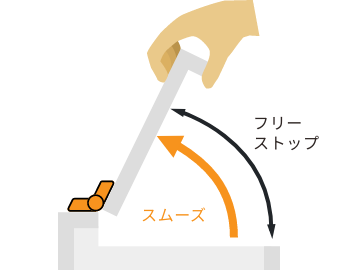

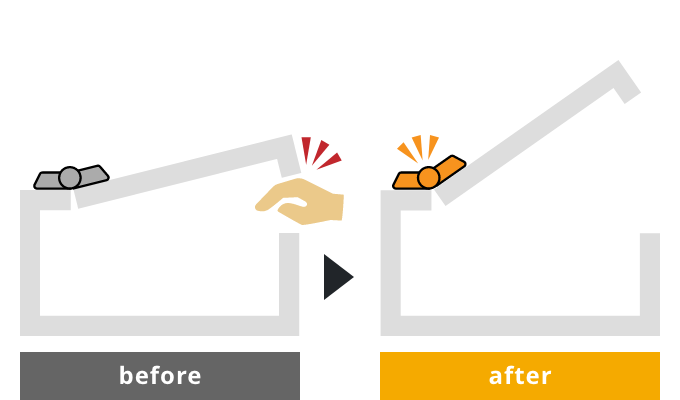

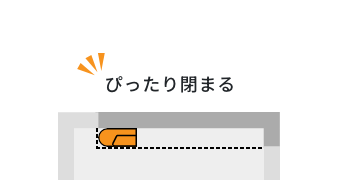

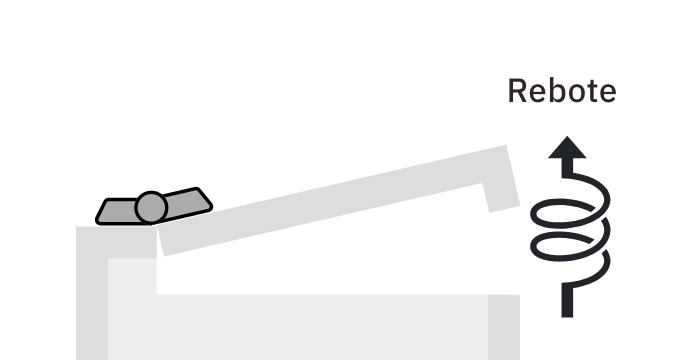

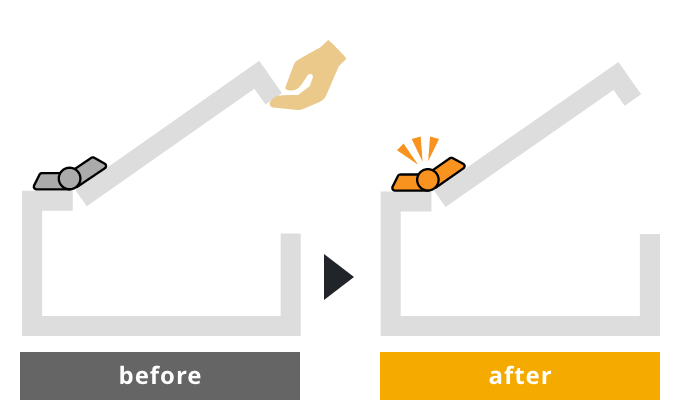

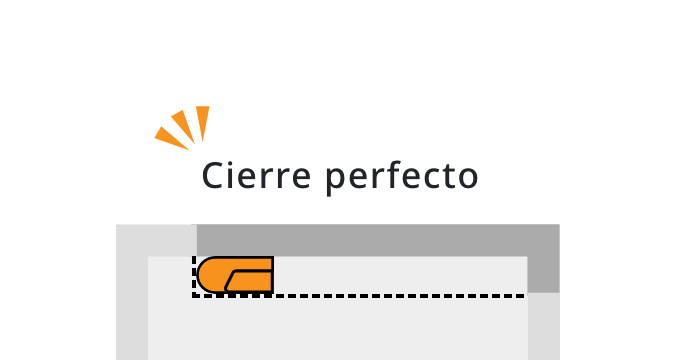

Al liberar el par al cerrar, se evita el fenómeno de rebote (rebote) que impide que la puerta o la tapa se cierren completamente. Al no necesitar piezas para sujetar la puerta, el interior queda más despejado.
Bisagra con par de asistencia

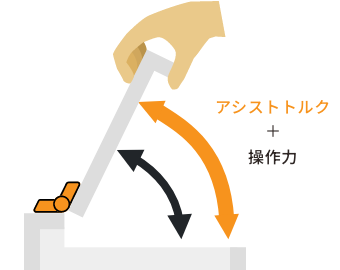

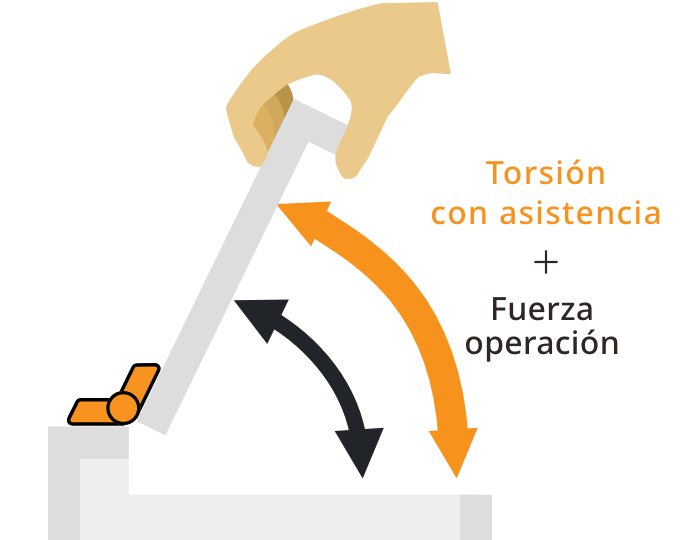

Al levantar la tapa o la puerta, el torque asistido permite un funcionamiento más ligero que las bisagras normales.

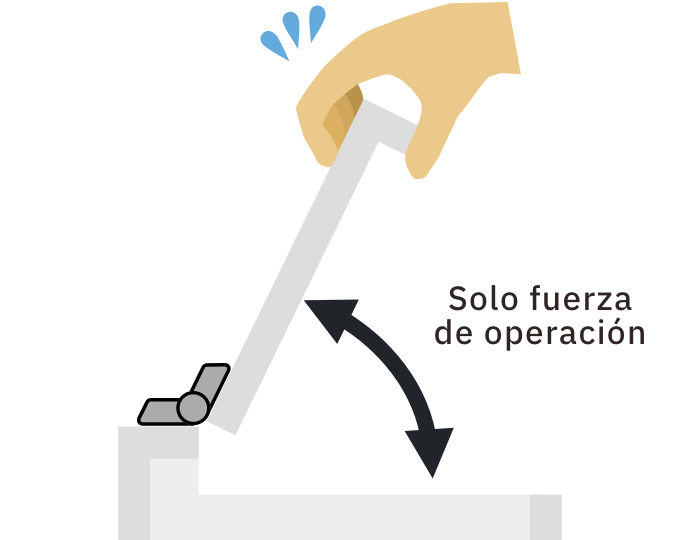

Maniobra ligera con asistencia de par

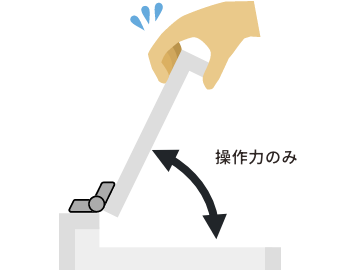

Manejo solo con la fuerza de la mano
Escenarios de uso y ejemplos de aplicación
Ideal para ajustar el ángulo de cubiertas de máquinas, monitores y aparatos de iluminación.
Se utiliza en diversos sectores, como el médico, el de la maquinaria industrial, el de los vehículos y el de la maquinaria alimentaria.

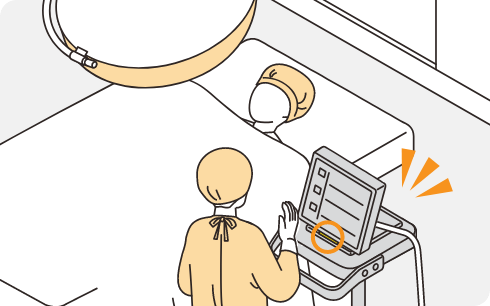

Equipos médicos

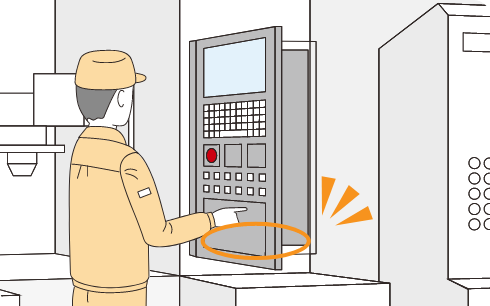

Máquinas herramienta

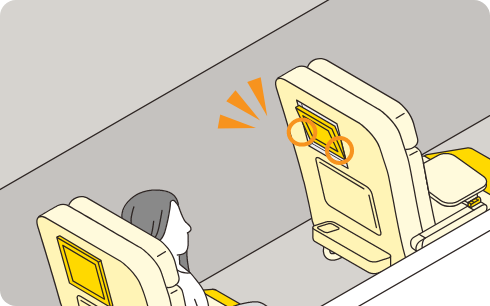

Vehículos
Maquinaria alimentaria
Selección de bisagras de fricción
Seleccione un par adecuado para el peso de la puerta.
La fuerza del par varía según el producto.
0.45 N·m
4.0 N·m
Momento de la puerta
¿Qué es el momento?
Es la fuerza que actúa para hacer girar un objeto alrededor de un punto.
¿Qué es el momento de la puerta?

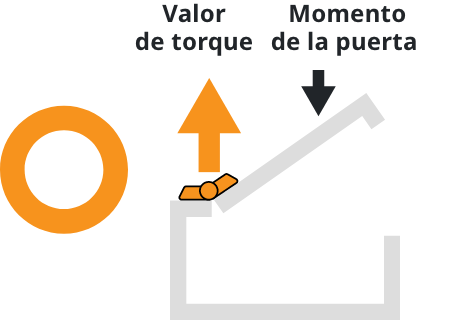

Es la fuerza que ejerce la puerta para hacer girar la bisagra. Si el valor del par de la bisagra no es mayor que el momento de la puerta, la puerta no se detendrá libremente.

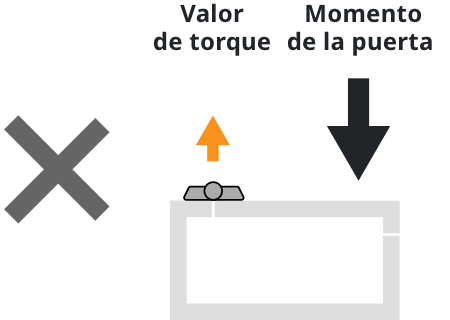

No se detiene libremente
Valor de torque de la bisagra de fricción
Momento de la puerta

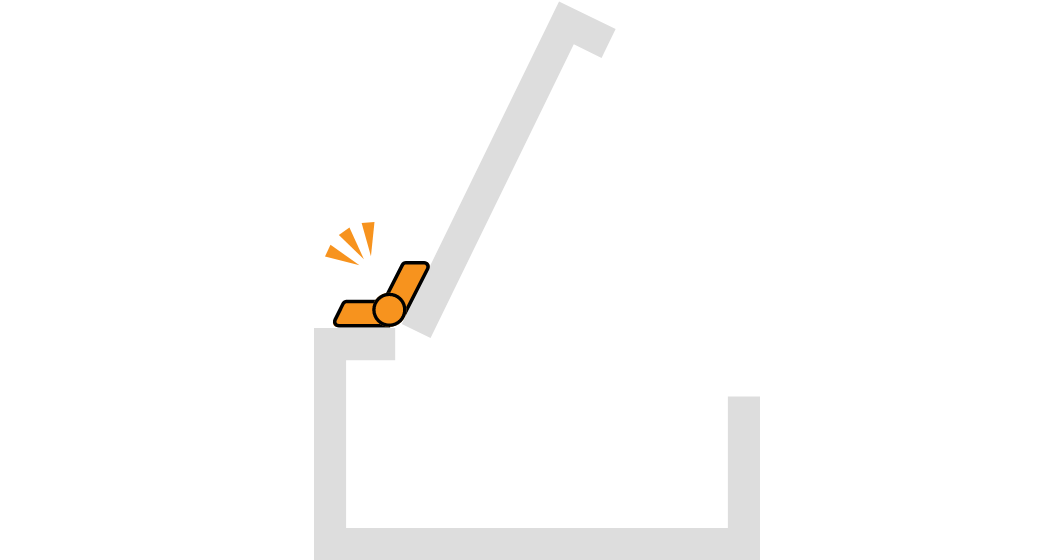

Se detiene libremente
Valor de torque de la bisagra de fricción
Momento de la puerta
Tolerancia de la bisagra de fricción
Al seleccionar, es necesario tener en cuenta la variación (tolerancia) de los valores de la bisagra de fricción en los cálculos.
Por ejemplo, si una bisagra de fricción tiene un valor de torque de 3 N·m y una tolerancia de ±20 %, el valor de torque inferior será 3 N·m - 20 % = 2.4 N·m. Si el momento de la puerta es de 2.5 N·m, es posible que la puerta no se detenga libremente cuando se inclina hacia abajo.
Para obtener información detallada sobre el cálculo del momento de la puerta, consulte «Conocimientos básicos: conceptos de centro de gravedad y par».
¡Resuelva los complicados cálculos de momento con la herramienta de selección!
¡Simule la fuerza de operación!
Solo tiene que introducir la distancia hasta el centro de gravedad y la masa de la tapa, utilice la herramienta de selección MDT,
que le permite seleccionar los productos adecuados.
