Qu'est-ce que la force de manœuvre?
Qu'est-ce que la force de manœuvre?
La force de manœuvre est la force nécessaire pour déplacer une porte ou un couvercle.
Par exemple, en calculant la force nécessaire pour ouvrir ou fermer une porte, il est possible de réaliser une conception optimale et un confort d'utilisation optimal.
- La force nécessaire varie en fonction du poids de la porte et de la position dans laquelle elle doit être déplacée.
- En calculant la force de manœuvre lors de la conception, il est possible de sélectionner les composants appropriés et d'obtenir un fonctionnement fluide.
Méthode de calcul de la force de manœuvre
En supposant que l'axe de rotation est le centre de rotation, la force peut être calculée à l'aide de la formule suivante.

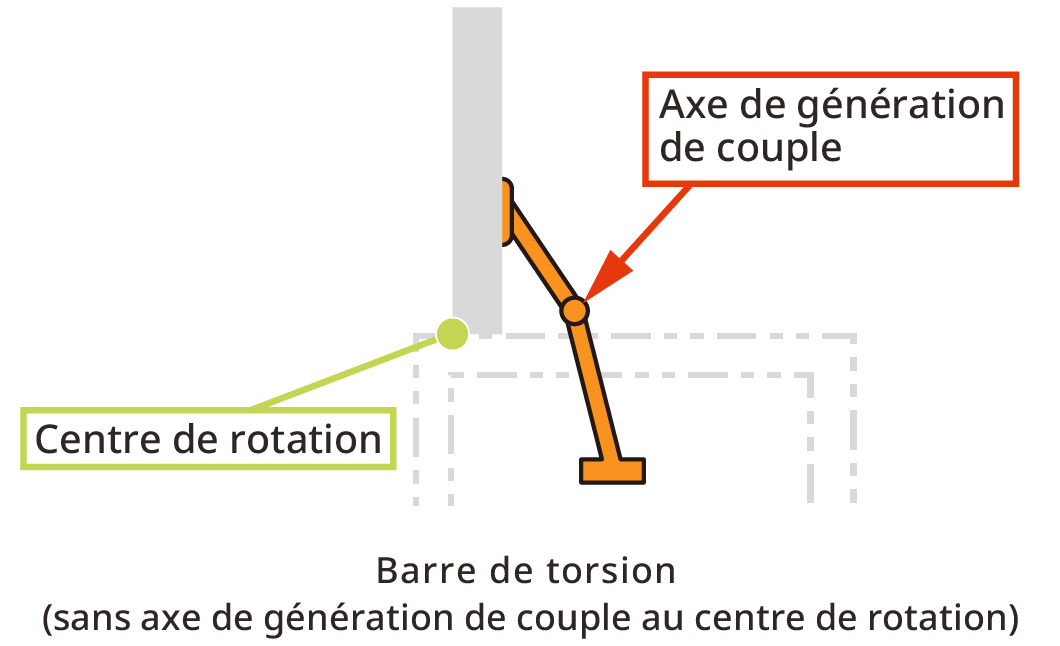

Force d'actionnement lorsque l'axe de génération du couple n'est pas au centre de rotation
La formule de calcul est différente pour les bras de couple sans axe de couple au centre de rotation. Veuillez utiliser l'outil de sélection des bras de couple.
Concept de la force de manœuvre des charnières pivotantes

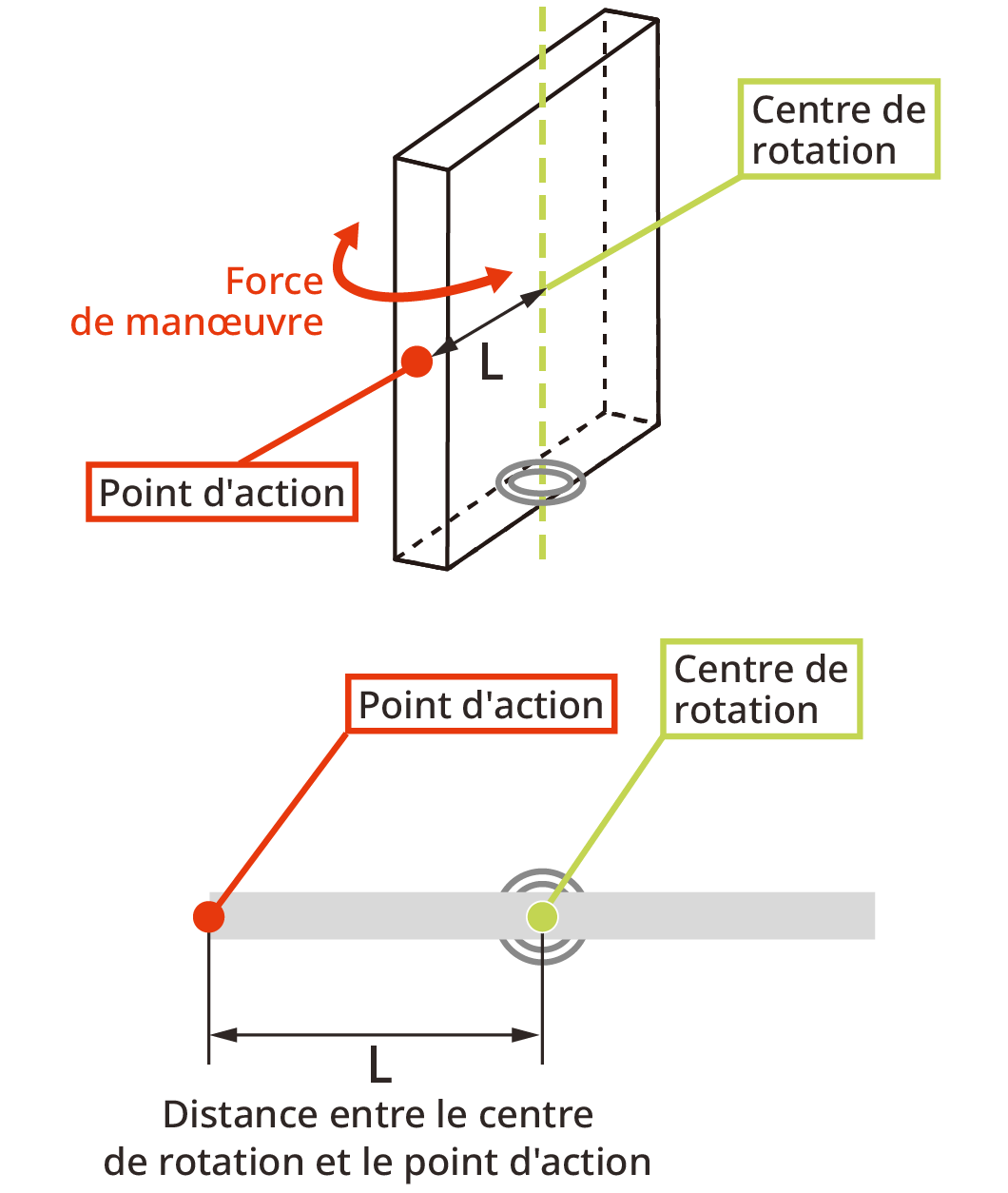

Force de manœuvre de la charnière pivotante
Lorsque la rotation s'effectue dans le sens pivotant (horizontal), la masse du couvercle ou de la porte n'a en théorie aucune incidence. La force peut donc être calculée à l'aide de la formule suivante.
* Il est supposé que l'axe de couple se trouve au centre de rotation.
Exemple
Charnière à couple pivotant HG-S50-34 (couple nominal 5.0 ± 20 % N·m), masse = 3 kg, distance horizontale entre le centre de rotation et le point d'action = 450 mm : la force d'action est de 5.0 N·m ÷ 450 mm × 1000＝ 11.11 N.
De plus, comme la variation de couple est de ±20 %,
si la valeur minimale est atteinte, la force est de 5.0 N·m × 0.8÷450 mm × 1000＝ 8.89 N,
et si la valeur maximale est atteinte, on obtient 5.0 N·m × 1.2÷450 mm × 1000＝ 13.33 N.
En d'autres termes, on peut considérer que le produit peut être actionné avec une force comprise entre 8.89 N～ 13.33 N.
Faisons le calcul
Force de manœuvre = Valeur de couple ÷ Distance horizontale entre le centre de rotation et le point de manœuvre
Les calculs de moment fastidieux sont résolus grâce à l'outil de sélection!
Simulation de la force de manœuvre également possible!
Il suffit d'entrer la distance jusqu'au centre de gravité et la masse du couvercle pour sélectionner le produit qui vous convient.
