Connaissances de base sur les compas amortis
Nous vous présentons les connaissances de base sur le fonctionnement, les types et l'utilisation des compas amortis.
Pour sélectionner un produit, veuillez essayer notre outil de sélection de charnières et de compas amortis.
Qu'est-ce qu'un compas amorti?
Qu'est-ce qu'un compas amorti?
Un compas amorti est un dispositif qui permet de fermer et d'ouvrir lentement une porte ou un couvercle. Il est également appelé « compas amorti de fermeture » ou « compas amorti de descente ». La fermeture lente est appelée « fermeture douce » ou « descente douce », tandis que l'ouverture lente est appelée « ouverture douce ».
En réduisant la vitesse de fermeture et d'ouverture, non seulement les chocs et les bruits de claquement sont atténués, mais cela confère également un aspect haut de gamme aux meubles et aux appareils. De plus, cela présente un avantage en termes de sécurité, car il est plus difficile de se coincer les doigts.
Pourquoi le mouvement est-il lent ? - Structure des charnières et de compas amortis
La plupart de nos compas amortis sont équipés d'un mécanisme unique appelé « Lapcon », qui utilise un corps visqueux. C'est pourquoi ils sont parfois appelés « Lapcon Stay ».
La résistance du matériau visqueux permet le fonctionnement de la fonction de fermeture amortie.
Points à prendre en compte lors du choix des charnières et des supports

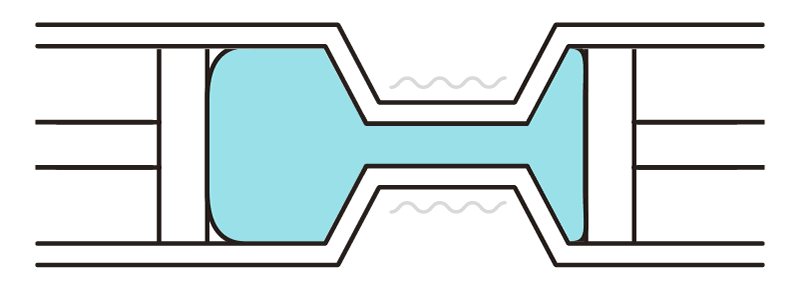

Structure de l'orifice
Lorsque le fluide visqueux passe d'un diamètre épais à un diamètre fin, une résistance se produit.

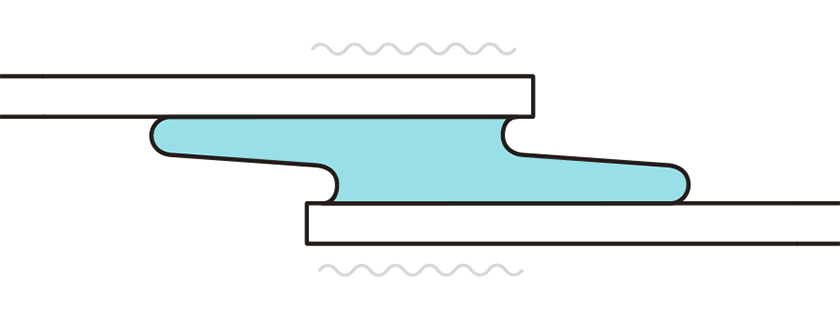

Structure de cisaillement
Une résistance apparaît lorsque l'on déplace une plaque entre laquelle est pris un fluide visqueux.
Types de supports de butée
Ouverture des portes compatibles avec les compas amortis

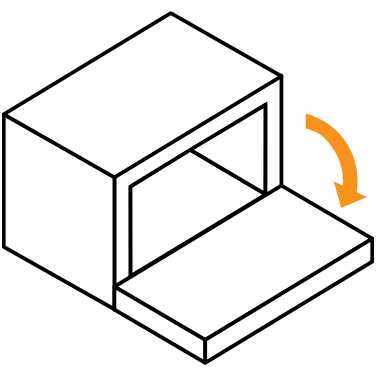

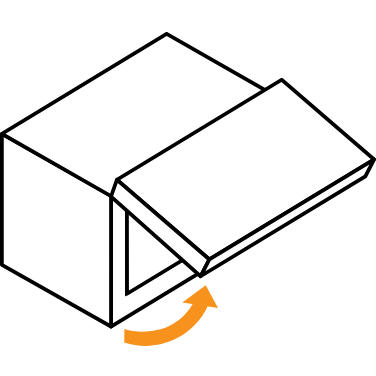

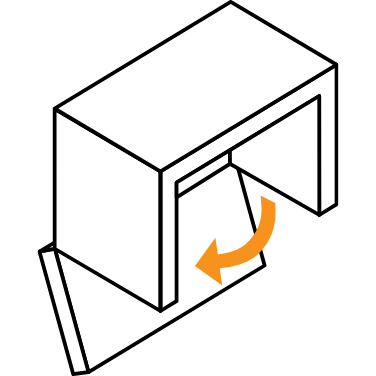

Ouverture vers le bas avec volet rabattable

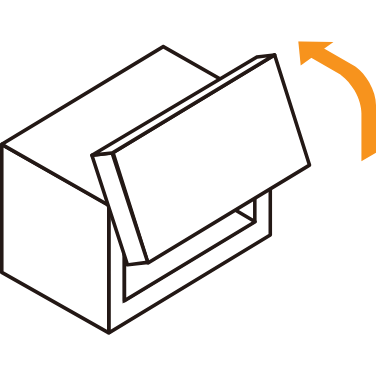

Ouverture vers le haut

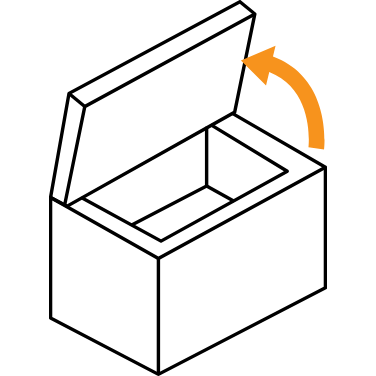

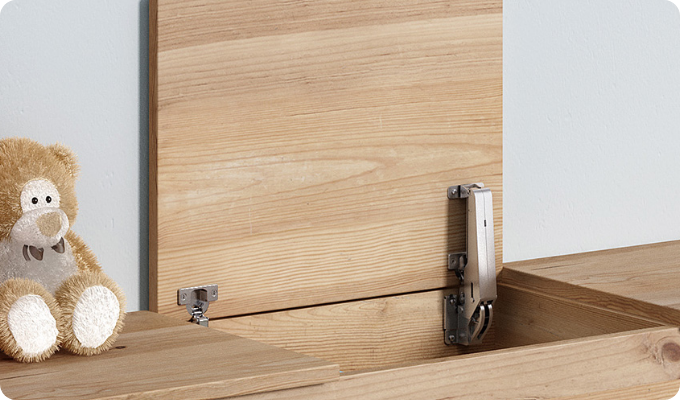

Couvercle supérieur
Couvercle inférieur

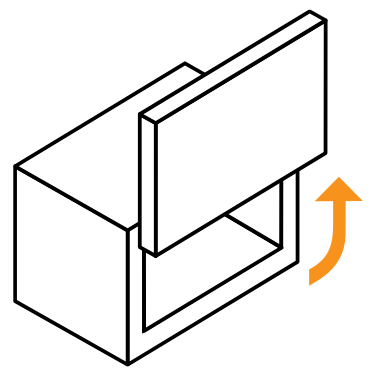

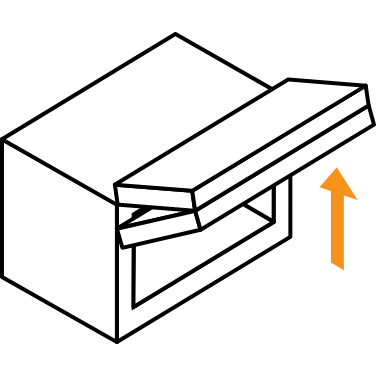

Ouverture verticale vers le haut

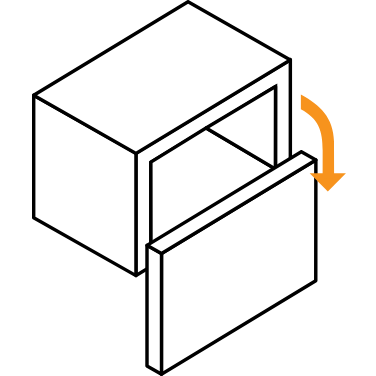

Ouverture verticale vers le bas

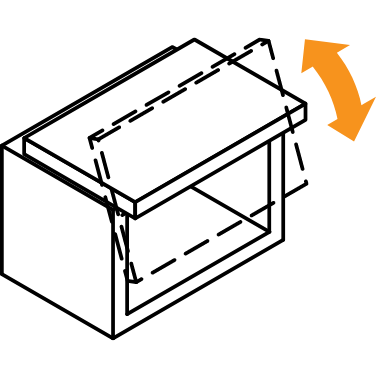

Ouverture vers le haut avec pivotement
Porte pliante horizontale
Rangement horizontal
L'ouverture vers le bas est souvent utilisée pour les portes situées à une hauteur inférieure au niveau des yeux, comme les meubles TV, tandis que l'ouverture vers le haut est souvent utilisée pour les portes situées à une hauteur supérieure au niveau des yeux, comme les placards suspendus dans la cuisine. Le couvercle supérieur est souvent utilisé pour les bancs de rangement et les boîtes à jouets.
Types de butées de porte

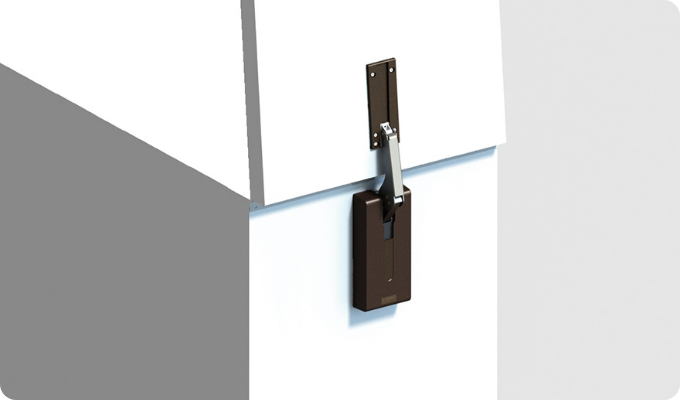

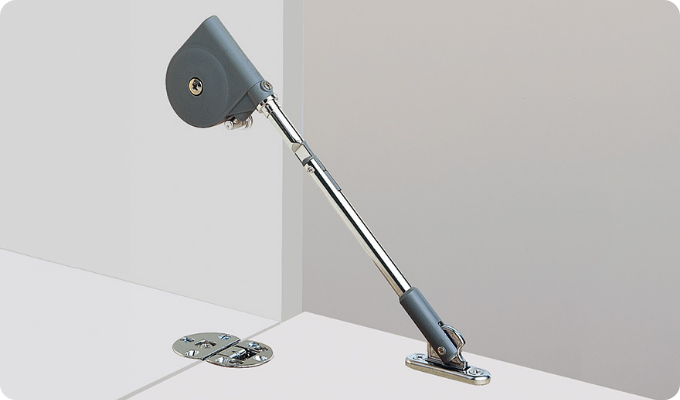

compas amorti standard
Ce type de butée se fixe sur le panneau latéral et la porte.

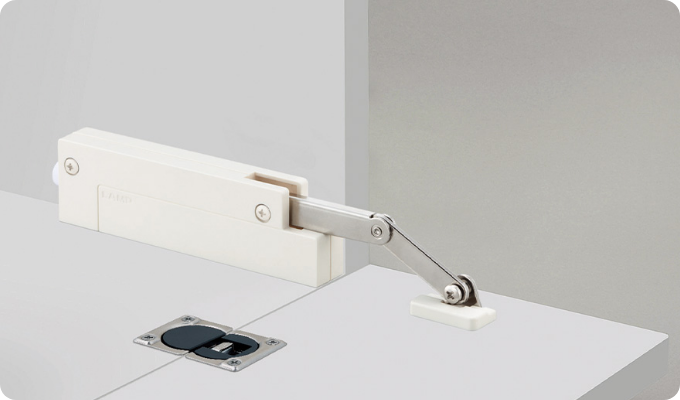

compas amorti facile à installer
Il suffit d'aligner le corps sur la face latérale pour déterminer la position de montage, ce qui évite les réglages fastidieux.

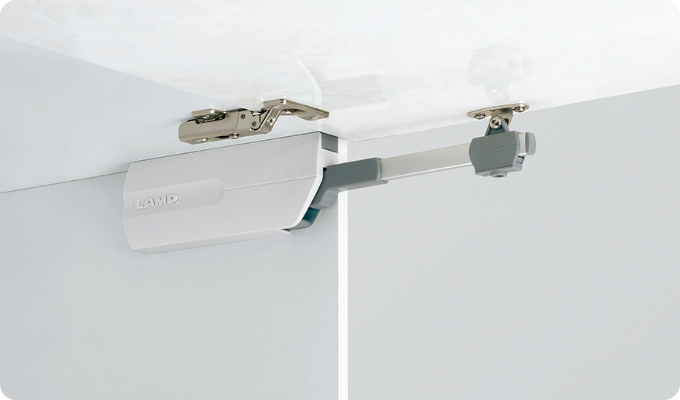

compas amorti combiné à une charnière coulissante
En le fixant sur la charnière coulissante, les deux pièces (charnière et compas amorti) sont regroupées en une seule.
Support amorti pour comptoir
Ce support compas amorti est recommandé pour les plans de travail de comptoir. Même avec un angle d'ouverture minime, il se ferme lentement et silencieusement.

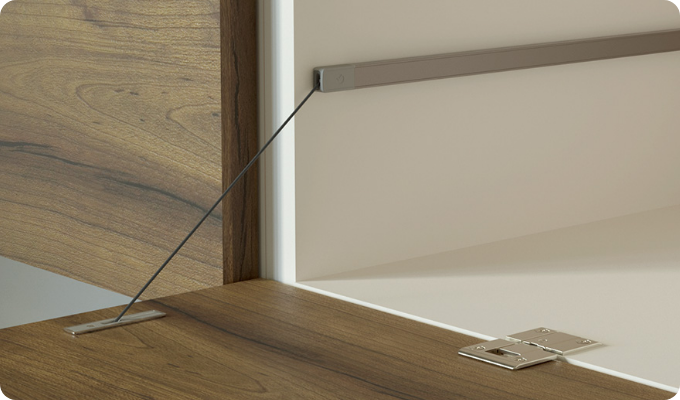

Support amorti à fil
Support compas amorti à fil métallique qui minimise la présence du support.
Support compas amorti multifonction
En plus de la fermeture amortie, ce support est également doté d'une fonction d'assistance à l'ouverture qui permet d'ouvrir la porte sans effort et d'une fonction d'arrêt libre qui permet de bloquer la porte à la position souhaitée.
Choix d'un compas amorti
Avez-vous déjà eu l'expérience d'installer un compas amorti et de voir la porte claquer ? Il existe des compas amortis adaptés au poids et à la taille de chaque porte, et si vous ne choisissez pas le bon produit, le mouvement ne sera pas fluide.
Par exemple, si la résistance du support est faible, les portes lourdes et grandes risquent de claquer, tandis que si la résistance est trop forte, les portes petites et légères risquent de s'arrêter en cours de fermeture.
Le critère de sélection d'un compas amorti est le moment de la porte ou du couvercle.
Ouverture des portes compatibles avec les compas amortis
Le moment d'une porte ou d'un couvercle est la force qui tend à faire tourner un objet autour d'un point donné.

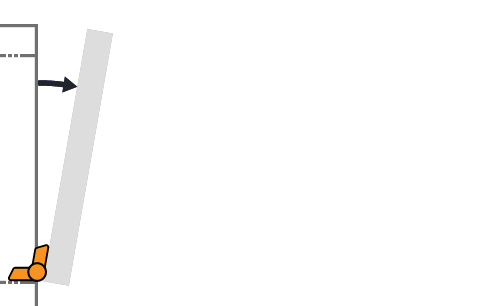

Le moment varie en fonction de l'angle d'ouverture de la porte, comme illustré sur le schéma. Plus la porte est proche de l'horizontale par rapport au sol, plus la force de rotation est forte, et plus elle est proche de la verticale, plus la force de rotation est faible.
Lors du choix d'un compas amorti, il est nécessaire de sélectionner un modèle adapté au « moment maximal de la porte ou du couvercle ».
Voyons un exemple concret.

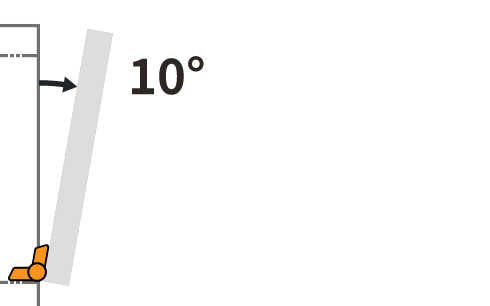

Angle d'ouverture 10°
La force de rotation de la porte est faible

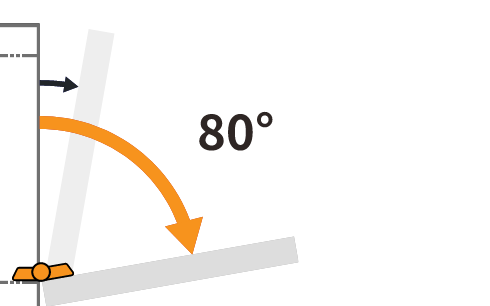

Angle d'ouverture 80°
La force de rotation de la porte est importante
Si vous choisissez un compas amorti adapté au moment faible dans cette situation...

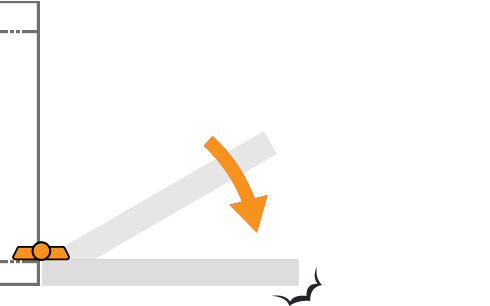

Il ne résistera pas au moment fort lorsque l'angle d'ouverture sera grand et la porte s'ouvrira brusquement.
En d'autres termes, en choisissant un compas amorti adapté au moment maximal dans l'angle d'ouverture, la porte s'ouvrira lentement même si vous la lâchez, quel que soit l'angle d'ouverture.
La formule de calcul du moment maximal est la suivante.

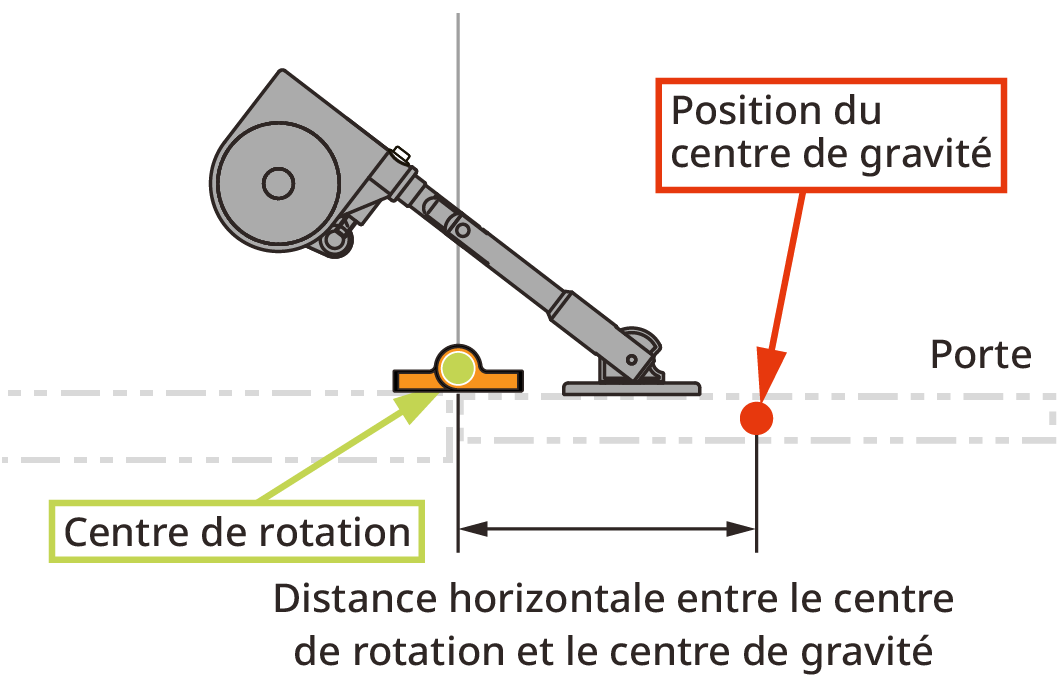

Position du centre de gravité de la porte
La position du centre de gravité peut être calculée en divisant la longueur de la porte par deux si celle-ci est constituée d'une seule plaque de matériau homogène.
Produits permettant de régler la force du butoir
Certains produits, tels que la série Soft Down Stay NSDX et le modèle CSD-10-TV, permettent de régler la force d'amortissement après l'installation.
Ils permettent non seulement de régler la vitesse de fermeture et d'ouverture de la porte, mais peuvent également être utilisés sur des portes de tailles et de poids plus variés que les autres supports.
Le calcul fastidieux du moment est désormais possible grâce à l'outil de sélection!
Il suffit d'entrer la distance jusqu'au centre de gravité et la masse du couvercle pour sélectionner le produit qui vous convient.
