Connaissances de base sur les charnières et les supports à assistance à l'ouverture
Nous vous présentons les connaissances de base sur le fonctionnement, les types et l'utilisation des charnières et des supports à assistance à l'ouverture.
Pour choisir le produit qui vous convient, veuillez essayer nos outils de sélection de charnières et de supports à assistance à l'ouverture.
Qu'est-ce que l'assistance à l'ouverture?
Qu'est-ce que l'assistance à l'ouverture?
L'assistance à l'ouverture est une fonction qui permet d'ouvrir facilement et sans effort des portes ou des couvercles lourds.
Elle permet d'ouvrir facilement d'une seule main le couvercle d'un appareil volumineux, réduisant ainsi la charge physique. Elle est parfois appelée « assistance au levage ».
Il existe deux types de produits permettant d'obtenir une assistance à l'ouverture : les charnières et les supports.

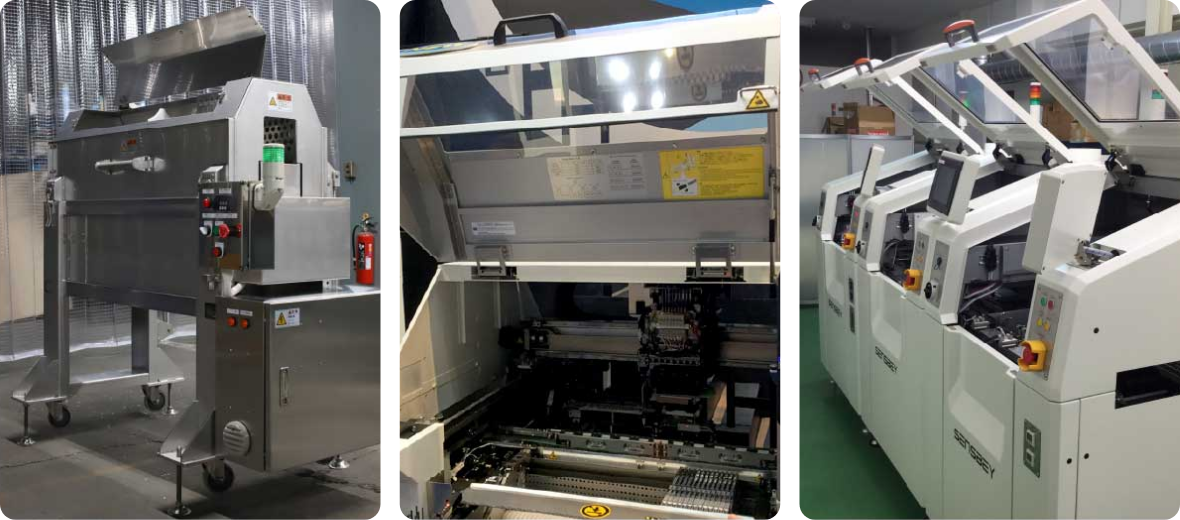

Ils sont utilisés pour les couvercles supérieurs et les capots supérieurs des machines alimentaires, des appareils de soudage, des monteurs de puces, etc.
Ils sont également idéaux pour les grands couvercles qui s'ouvrent et se ferment fréquemment, comme les appareils d'analyse de grande taille.
Pourquoi s'ouvrent-ils « en douceur » ? Structure des charnières et des supports à assistance à l'ouverture
Les charnières et les supports à assistance à l'ouverture utilisent la force de réaction d'un ressort pour soulever facilement des objets lourds.

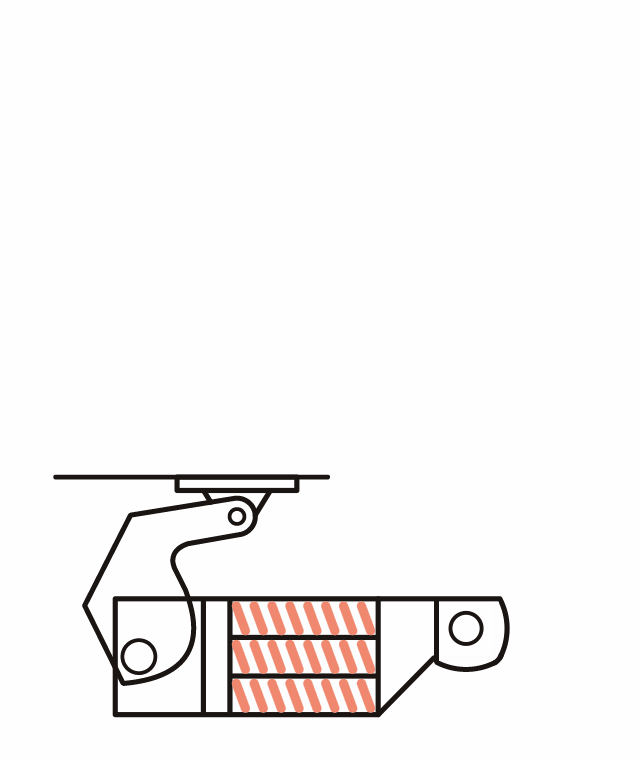

Comme le montre le schéma, deux types de ressorts sont utilisés en fonction de l'application, ce qui permet d'obtenir une sensation parfaite.
Ressort de compression

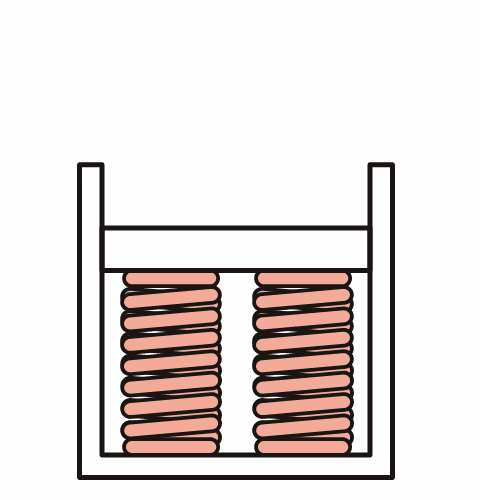

La force de réaction se produit lorsque le ressort comprimé revient à sa position initiale.
Ressort de torsion

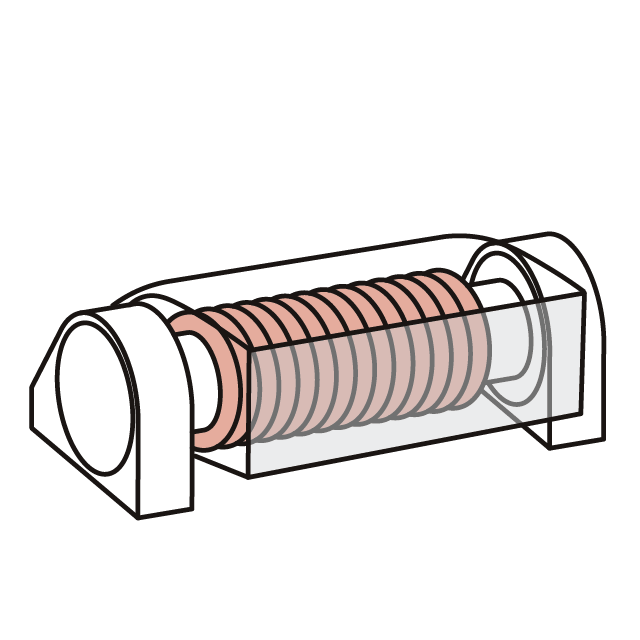

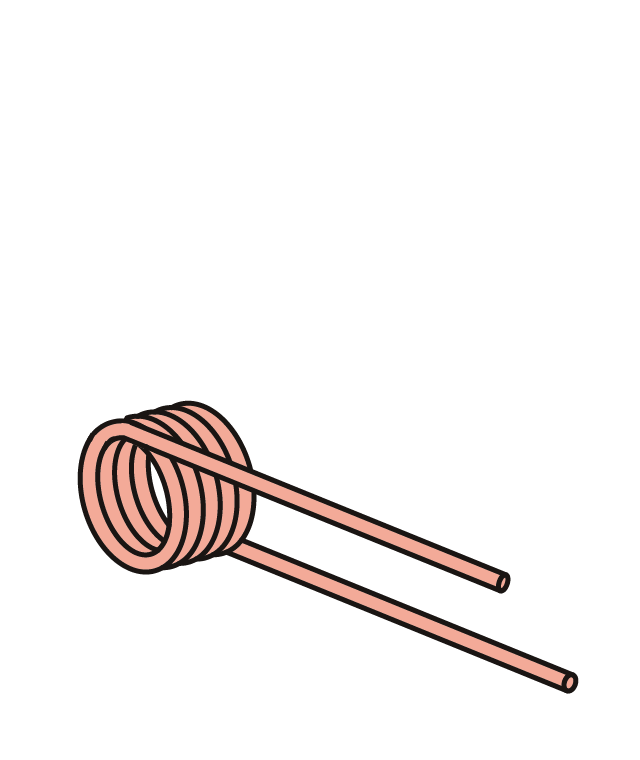

Une force de réaction se produit lorsque le ressort enroulé tente de revenir à sa position initiale.
Types de produits d'assistance à l'ouverture
Types de charnières à assistance à l'ouverture

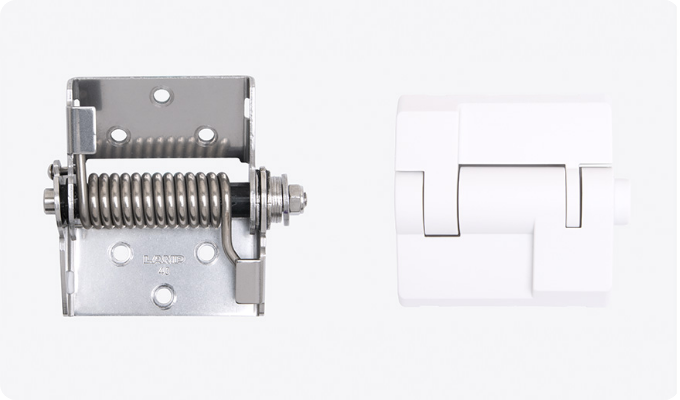

Série HG-PA

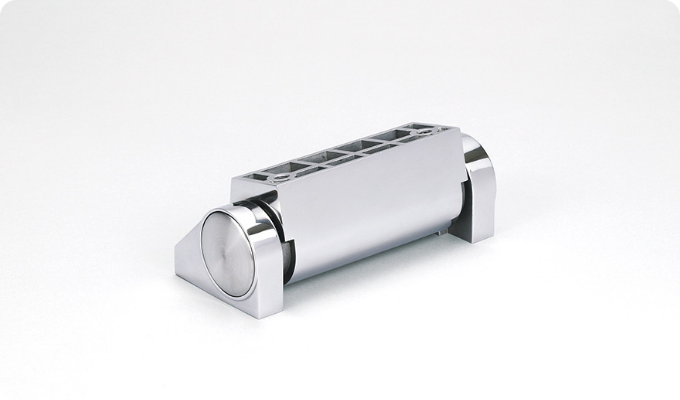

Il s'agit d'une charnière à assistance mécanique standard.
La fonction d'assistance permet d'ouvrir facilement les couvercles lourds et de les fermer lentement grâce à la fonction de fermeture amortie.
Elle peut être installée à l'extérieur du couvercle (« montage extérieur » ou « montage arrière ») ou à l'intérieur du couvercle (« montage intérieur ») pour un aspect plus épuré de l'appareil.
Elle est compatible avec des couvercles de formes variées, tels que les couvercles en L ou les couvercles en forme de boîte, et se distingue par sa large gamme de produits.
Charnière à assistance de couple
Il s'agit d'une charnière à couple qui permet de maintenir le couvercle à n'importe quel angle et à laquelle a été ajoutée une fonction d'assistance à l'ouverture.
Grâce à cette fonction, le couvercle est plus facile à manipuler qu'avec une charnière à couple classique.
Charnière assistée en acier inoxydable HG-JH210
Charnière assistée en acier inoxydable.
La fermeture est douce grâce à la fonction Soft Close.
Types de charnières à assistance

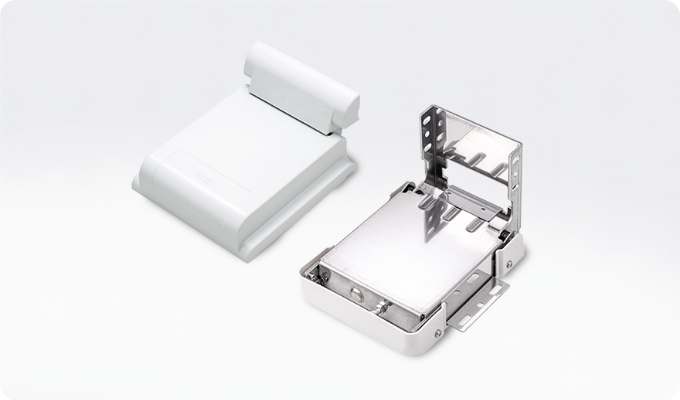

Série S-AT
Fixation sur panneau latéral
Fixation sur panneau arrière
C'est une charnière à assistance à l'ouverture standard.
La fonction d'assistance à l'ouverture permet d'ouvrir facilement les couvercles lourds. Certains produits peuvent être combinés avec un amortisseur en option pour une fermeture amortie.

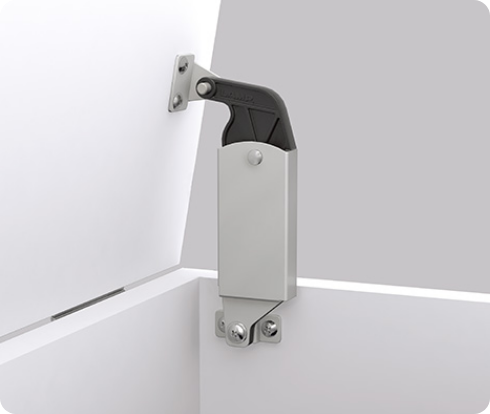

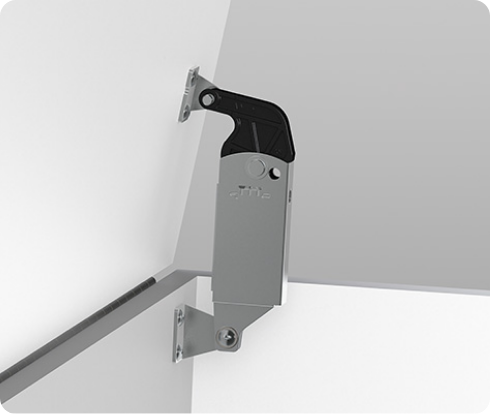

Il existe deux types de fixation : la fixation sur panneau latéral, qui consiste à fixer le support sur le panneau latéral à l'intérieur du boîtier, et la fixation sur panneau arrière, qui consiste à fixer le support sur le panneau arrière à l'intérieur du boîtier.
Cette série se caractérise par sa large gamme de produits, qui s'adaptent à des couvercles de formes variées, tels que les couvercles en L ou les couvercles en forme de boîte.
Certains produits sont également équipés d'un trou de verrouillage qui empêche le couvercle supérieur de se fermer accidentellement pendant le travail.
S-ATH

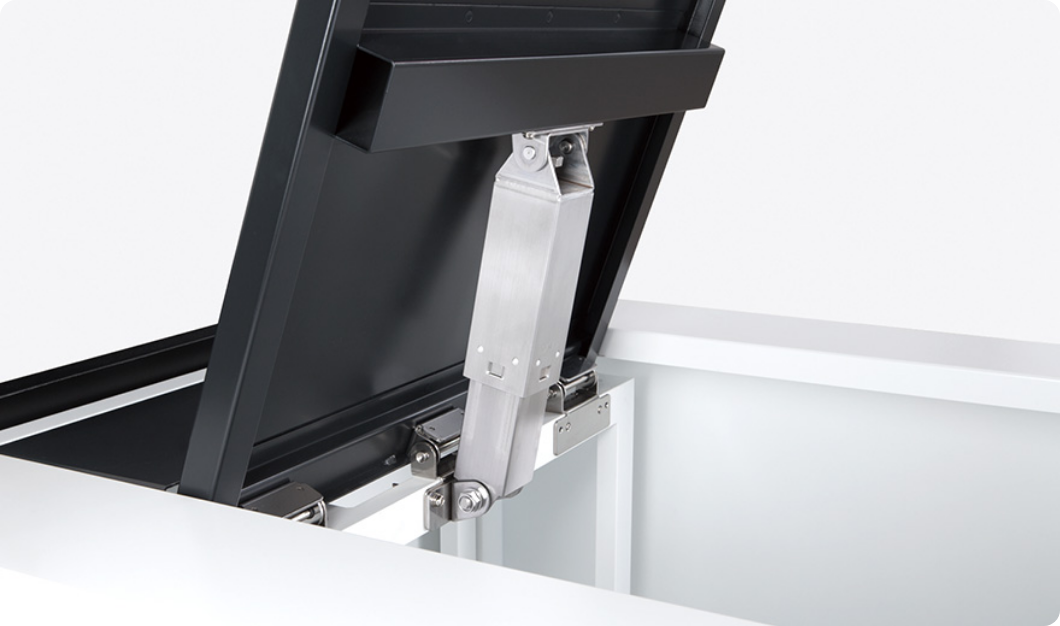

Support assisté pour charges très lourdes.
La fonction d'assistance permet d'ouvrir facilement les couvercles lourds. Le boulon de réglage permet d'ajuster avec précision le couple.
* La « fonction d'assistance au levage » de certains supports amortisseurs permet également de soulever facilement les portes et les couvercles.
Avantages des charnières et supports à assistance à l'ouverture
Les verrins à gaz permettent également d'ouvrir facilement les portes et les couvercles lourds, mais leur structure est très différente de celle des charnières et des supports à assistance à l'ouverture.
Les verrins à gaz ne sont pas des « ressorts » au sens propre, mais fonctionnent grâce à la pression du gaz et de l'huile.
Les verrins à gaz sont compacts mais très puissants, mais ils ont l'inconvénient de se dégonfler avec le temps.
En revanche, les charnières et les supports à assistance à l'ouverture utilisent la force de réaction des ressorts, ce qui évite toute fuite de gaz et garantit une utilisation longue et sûre.
Sélection des produits d'assistance motorisée
Les produits d'assistance à l'ouverture exercent une force (couple) qui permet de soulever le couvercle grâce à la force de réaction des ressorts.
Il est important de choisir un produit dont le couple est adapté au moment du couvercle.
Qu'est-ce que le moment du couvercle supérieur?
Le moment du couvercle supérieur est la force qui tend à faire tourner un objet autour d'un point donné.

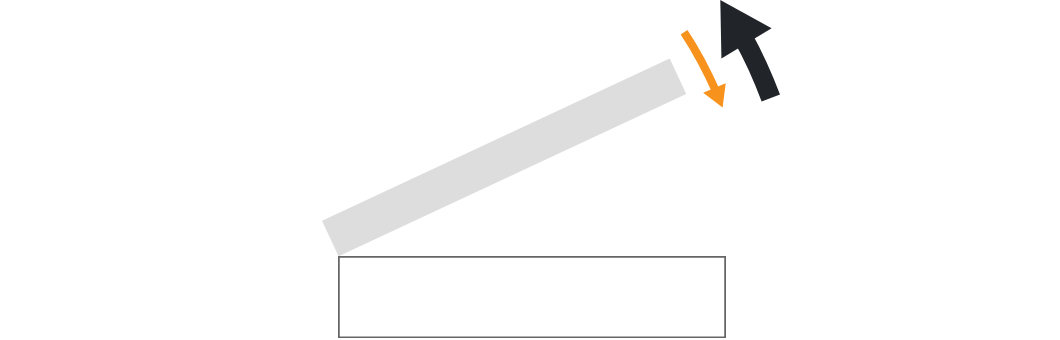

Le moment varie en fonction de l'angle d'ouverture du couvercle supérieur, comme illustré dans le schéma.
Plus le couvercle supérieur est proche de l'horizontale, plus la force qui tend à le faire pivoter est forte, et plus il est proche de la verticale, plus cette force est faible.

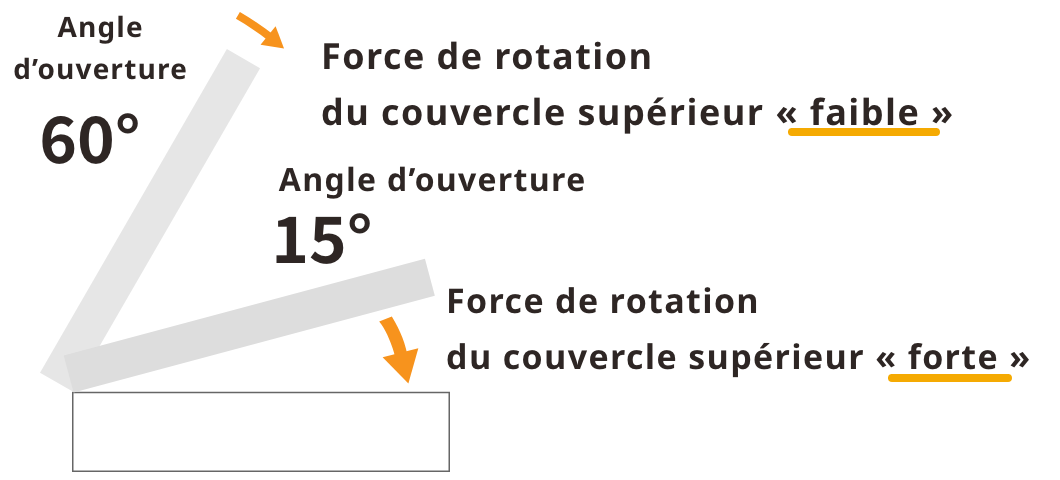

- Angle d'ouverture de 60° : la force de rotation du couvercle supérieur est faible
- Angle d'ouverture de 15° : la force de rotation du couvercle supérieur est importante
Pour ouvrir facilement le couvercle supérieur, il est recommandé que la « valeur de couple du produit = force exercée pour soulever le couvercle supérieur » soit supérieure à la « force de rotation du couvercle supérieur = force exercée pour faire pivoter le couvercle supérieur ».
Si la valeur de couple du produit d'assistance (force qui tente de soulever le couvercle supérieur) est supérieure à la force de rotation du couvercle supérieur, celui-ci s'ouvre facilement.
En revanche, lorsque l'angle d'ouverture est de 0°, si la force qui tente de soulever le couvercle est supérieure, le couvercle supérieur ne se ferme pas complètement. Il est donc nécessaire que le moment du couvercle supérieur (force qui tente de faire pivoter le couvercle supérieur) soit supérieur à la valeur de couple du produit (force qui tente de soulever le couvercle supérieur) lorsque l'angle d'ouverture est proche de 0°.
Si la force de rotation du couvercle supérieur est supérieure à la valeur de couple du produit d'assistance à l'ouverture (force qui tente de soulever le couvercle supérieur), le couvercle se ferme correctement.
La formule de calcul du moment du couvercle supérieur est la suivante.
Les calculs de moment fastidieux sont résolus grâce à l'outil de sélection!
Simulez également la force nécessaire à l'utilisation!

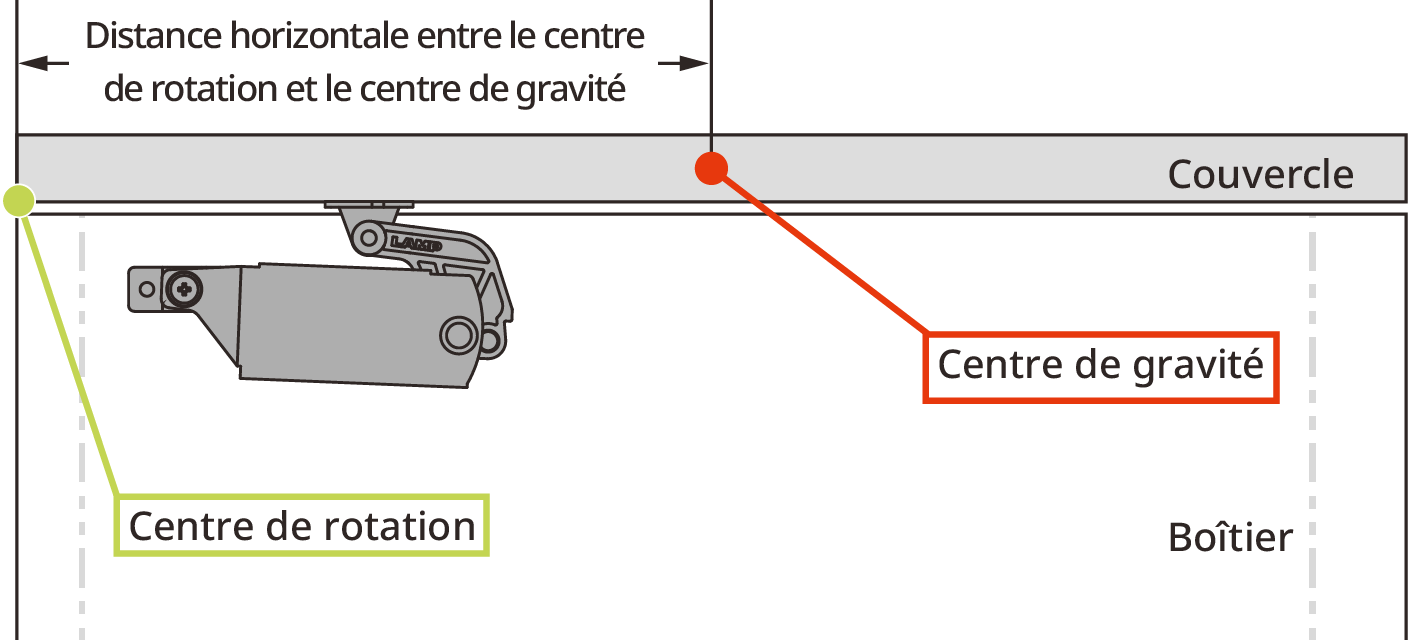

Il suffit d'entrer la distance jusqu'au centre de gravité et la masse du couvercle pour pour sélectionner le produit qui vous convient.
