Connaissances de base sur les charnières à couple
Nous vous présentons les connaissances de base sur le mécanisme, les types et l'utilisation des charnières à couple.
Pour sélectionner un produit, essayez notre outil de sélection de charnières à couple.

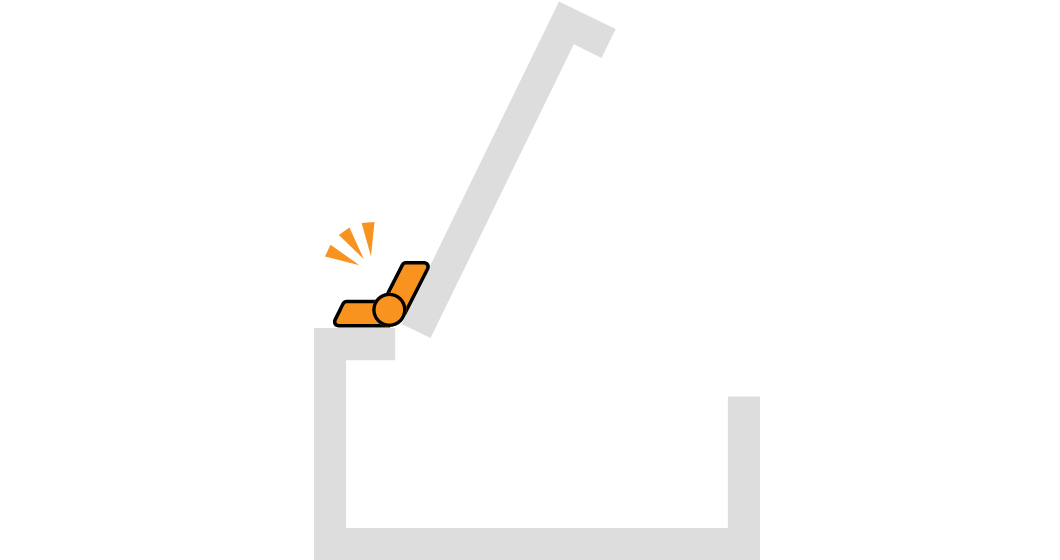

Qu'est-ce qu'une charnière à couple?
Qu'est-ce qu'une charnière à couple?
Les charnières à couple sont des charnières (charnières à paumelle) qui permettent de bloquer des portes, des couvercles ou des capots en position ouverte ou fermée, à l'angle souhaité, et sont également appelées « charnières à arrêt libre », « charnières à couple » ou « charnières à friction ».

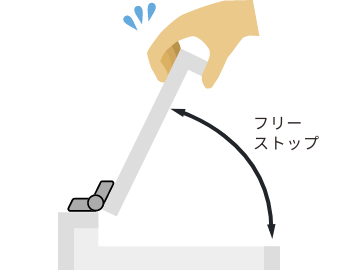

La fonction qui permet de bloquer la porte ou le couvercle à l'angle souhaité est appelée « fonction d'arrêt libre ».
Les charnières à couple permettent d'améliorer le confort d'utilisation et la valeur ajoutée des appareils et des équipements.
Pourquoi s'arrêtent-elles « parfaitement » ? - Structure de la charnière à couple
L'axe de la charnière à friction est une structure qui utilise la friction. La friction générée au niveau de l'axe lors de l'ouverture et de la fermeture de la porte ou du couvercle (force de rotation de l'objet) permet la fonction d'arrêt libre.
Types de structures de charnières à couple

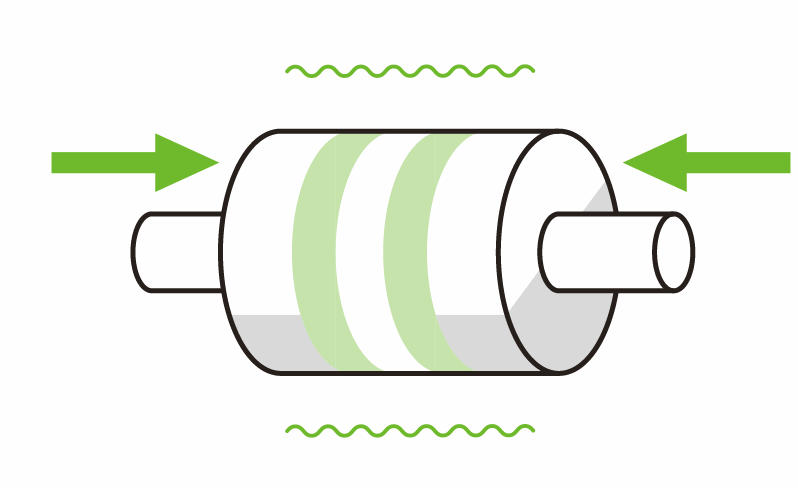

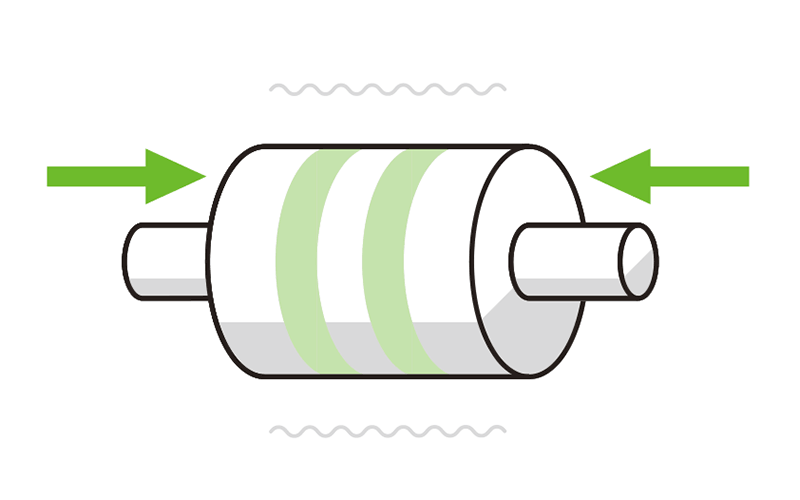

Structure à disque
La friction se produit lorsque le disque mobile tourne en étant pris en sandwich entre les disques fixes.

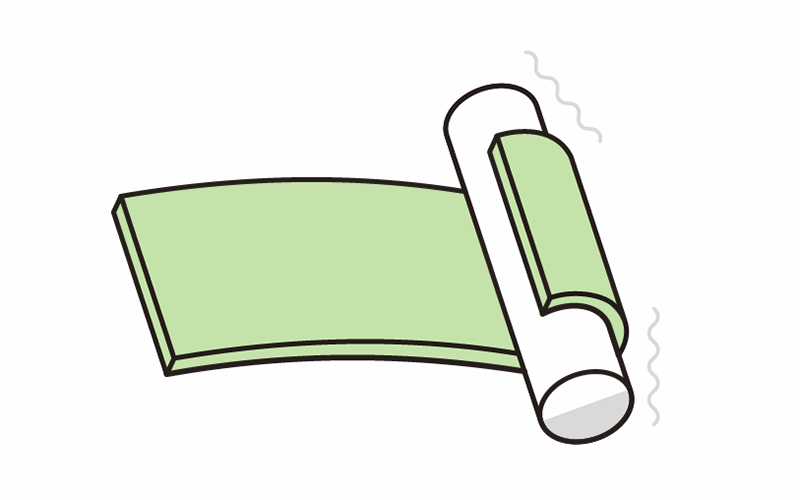

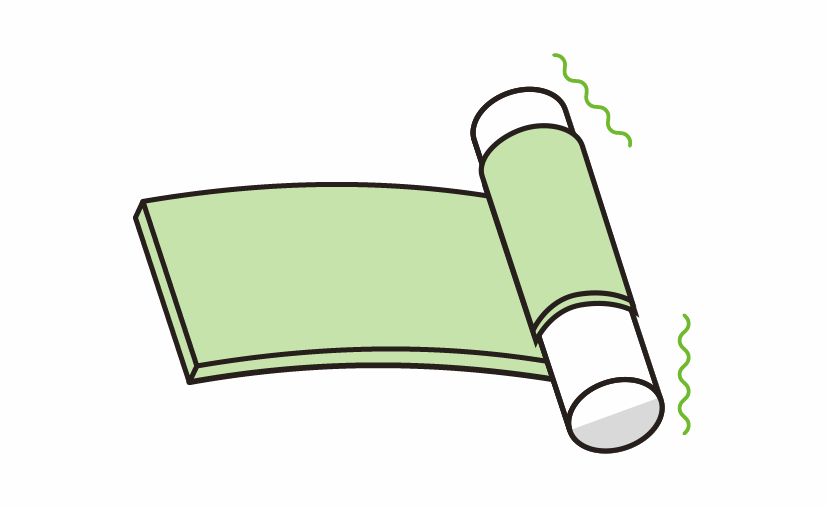

Structure à enroulement
La friction se produit lorsque le ressort à lame est enroulé autour de l'axe et mis en rotation.

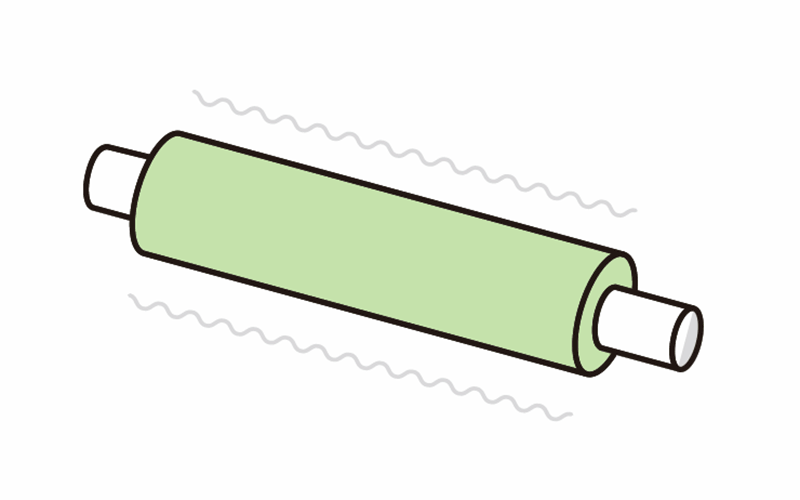

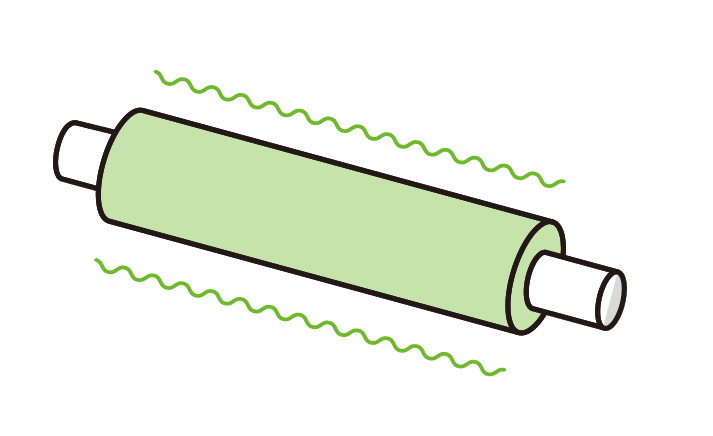

Structure tubulaire
Rotation d'un arbre emmanché dans un tube en résine.
Avantages du choix d'une charnière à couple

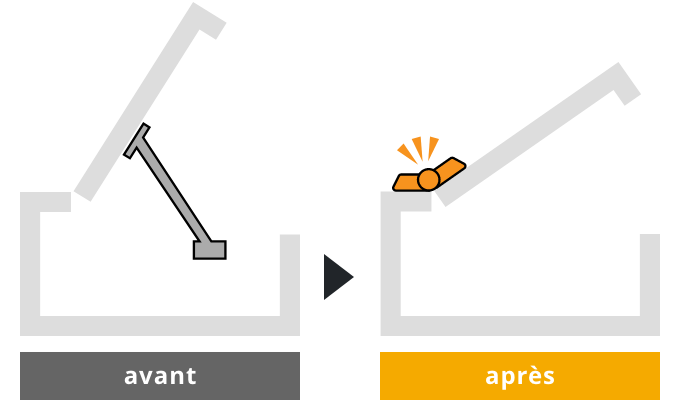

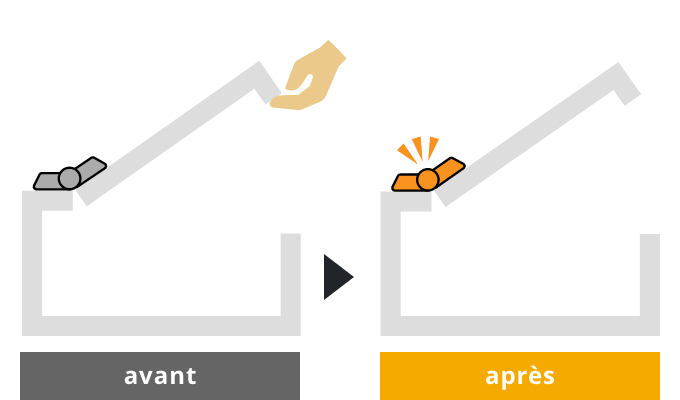

Avantages01

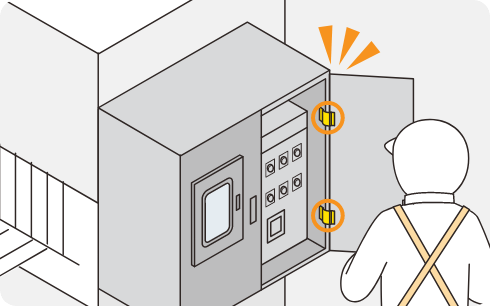

Amélioration de l'efficacité du travail
La force du pivot permet de bloquer la porte, rendant ainsi inutile l'utilisation d'un dispositif d'arrêt.
Avantages02
Amélioration du design
L'absence de support rend l'intérieur plus épuré.
Avantages03
Sécurité accrue
Le couvercle ne tombe pas, ce qui garantit la sécurité.
Types de charnières à couple
Forme des charnières à couple
Appuyez sur l'image pour changer d'image.

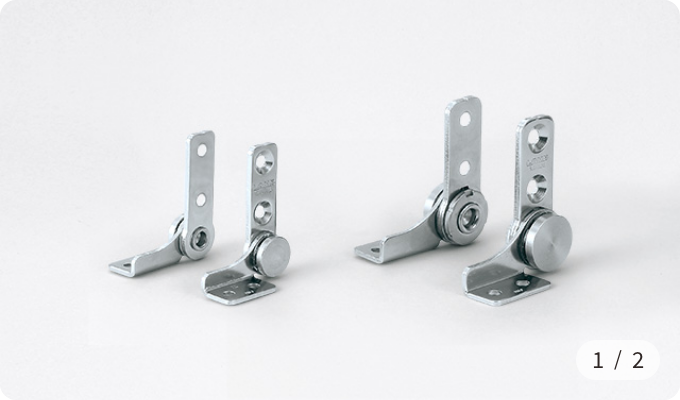

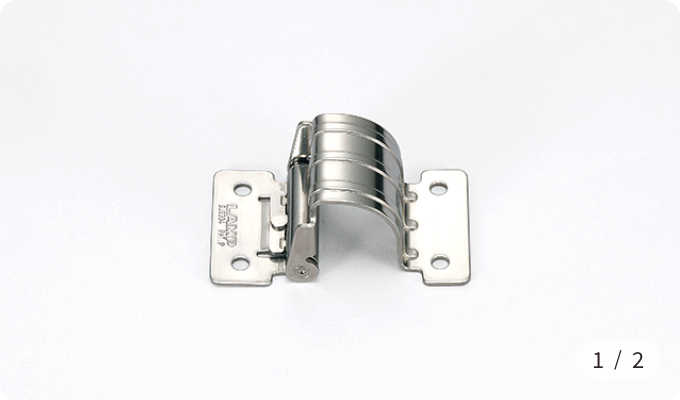

Charnière plate, charnière à battant
La forme la plus standard.
Support
La forme du corps de la charnière est spéciale.

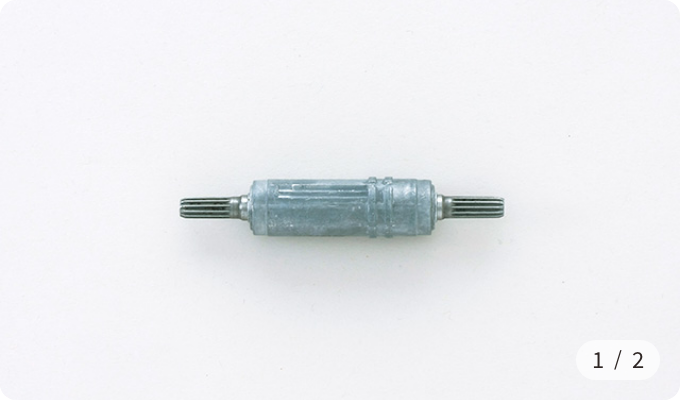

Insert
Il est fixé par moulage ou emmanchement. Le corps de la charnière n'est pas visible de l'extérieur.

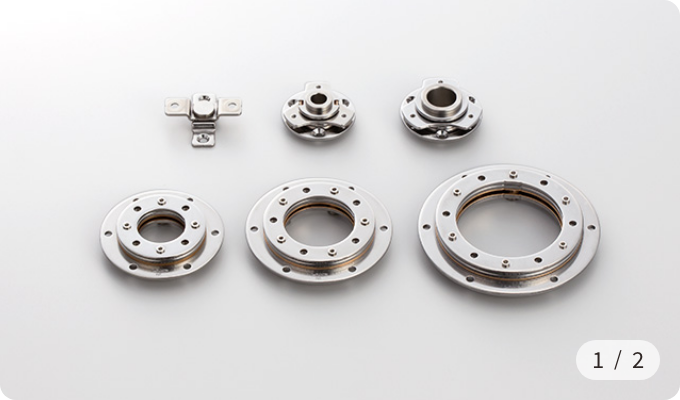

Pivotant/multi-axial
Permet un arrêt libre dans différentes directions, telles que l'inclinaison et la rotation.
Charnière invisible
La charnière n'est pas visible de l'extérieur, ce qui ne nuit pas à l'esthétique du boîtier.
Charnières à couple avec fonctions supplémentaires
Les charnières à couple offrent non seulement un arrêt libre, mais aussi de nombreuses « valeurs ajoutées ».

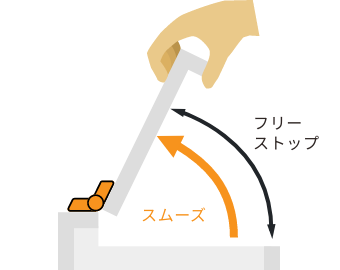

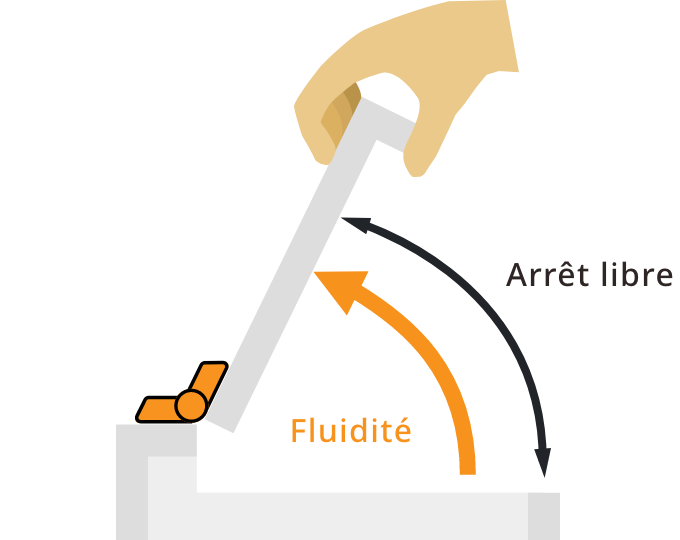

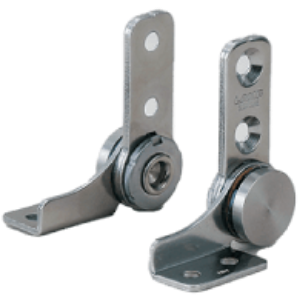

Charnière à couple unidirectionnel
L'arrêt libre ne fonctionne que dans un seul sens.
Dans le sens inverse, aucun couple n'est généré, ce qui permet un mouvement fluide.
Aucun couple n'est généré dans le sens de levage
Le couple est généré dans la direction de levage

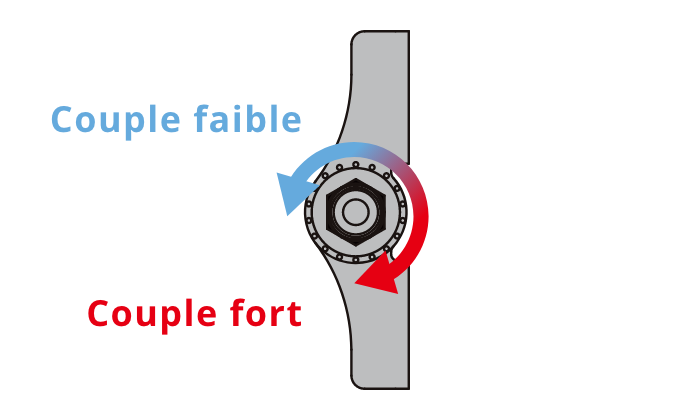

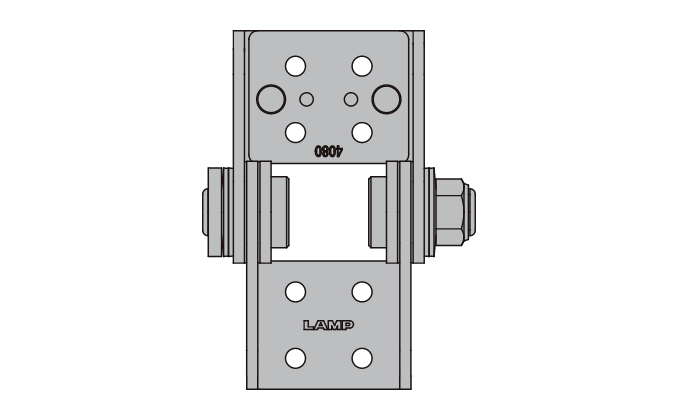

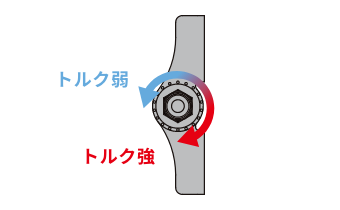

Charnière à couple avec fonction de réglage
La force de couple peut être réglée en fonction du poids de la porte et de la sensation de manœuvre. En cas de variation du couple, il est possible de procéder à un réglage uniforme, ce qui facilite la maintenance.

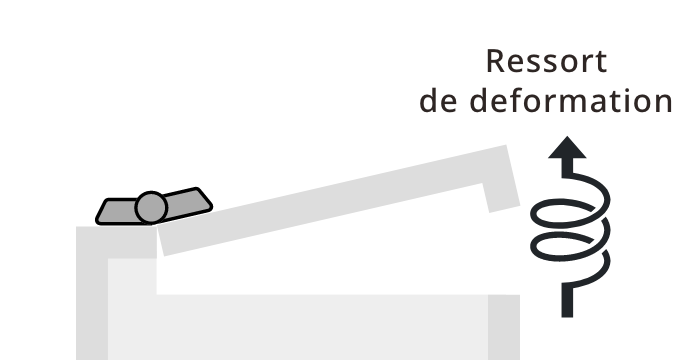

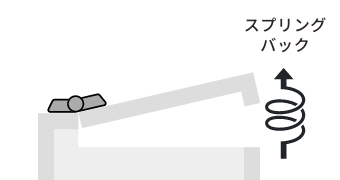

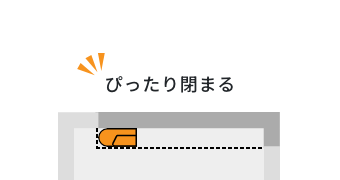

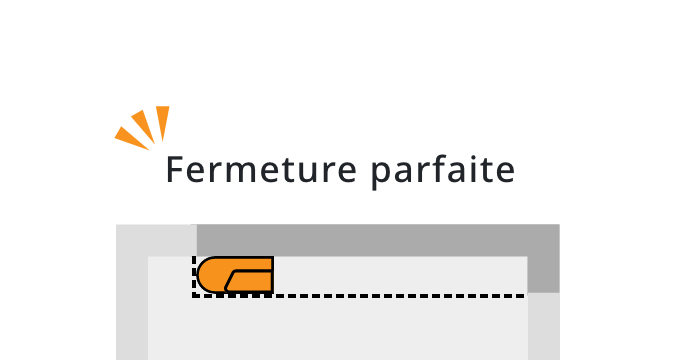

Charnière à couple de détente
Le couple est relâché lors de la fermeture, ce qui empêche le rebond (rebond) de la porte ou du couvercle. Aucun composant de maintien de la porte n'est nécessaire, ce qui permet un intérieur plus épuré.

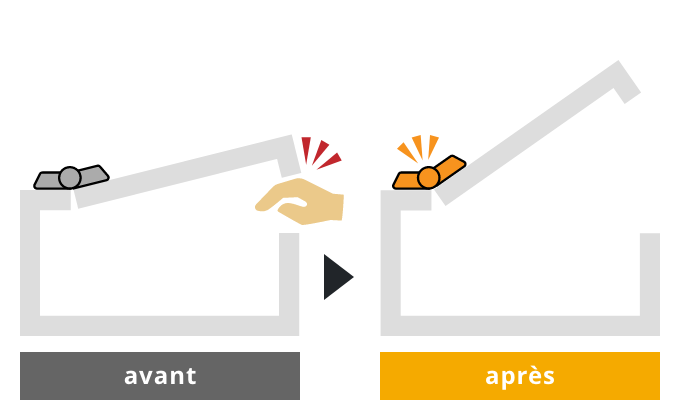

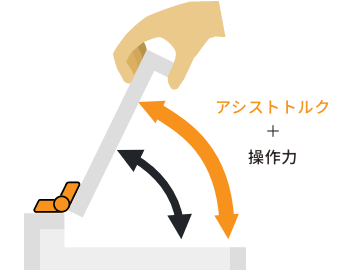

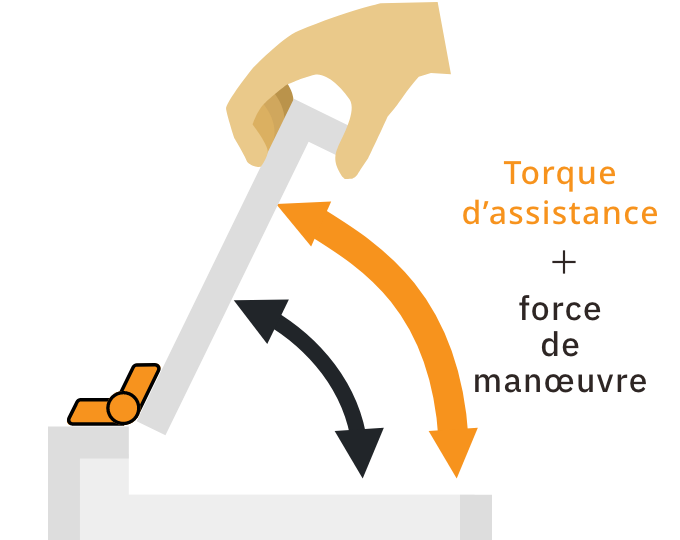

Charnière à couple d'assistance
Lorsque vous soulevez le couvercle ou la porte, le couple d'assistance permet une manipulation plus légère qu'avec une charnière normale.
Manœuvre facile grâce au couple d'assistance

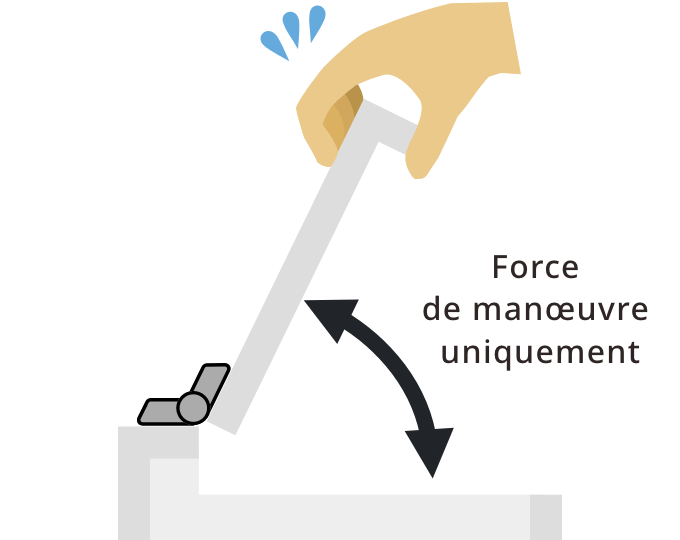

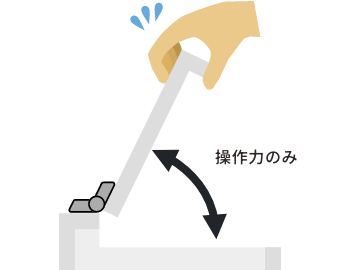

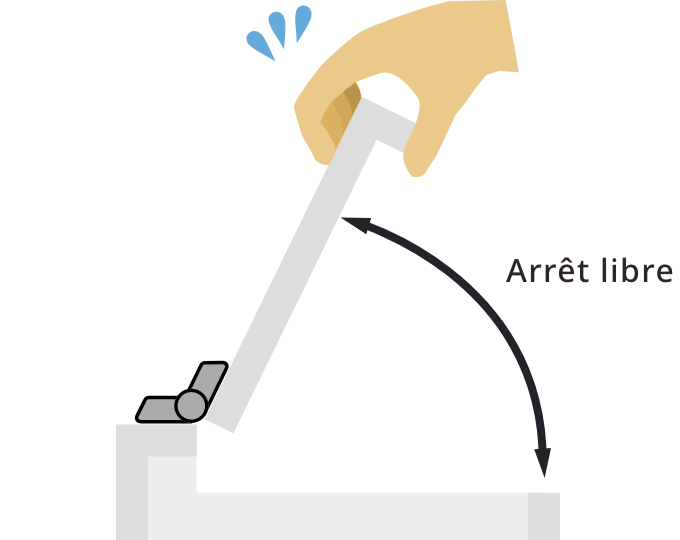

Manœuvre à la seule force de la main
Exemples d'utilisation
Idéal pour le réglage de l'angle des capots de machines, des écrans et des appareils d'éclairage.
Utilisé dans divers secteurs tels que les appareils médicaux, les machines-outils, les véhicules et les machines alimentaires.

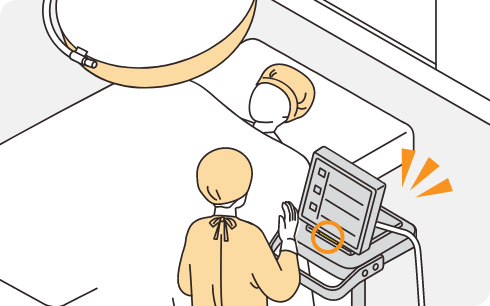

Appareils médicaux

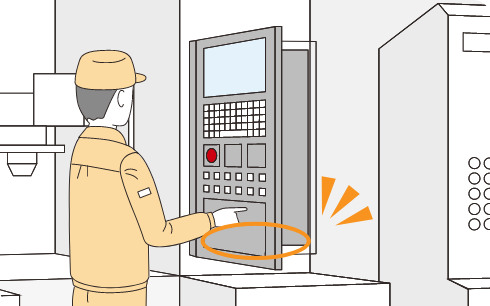

Machines-outils

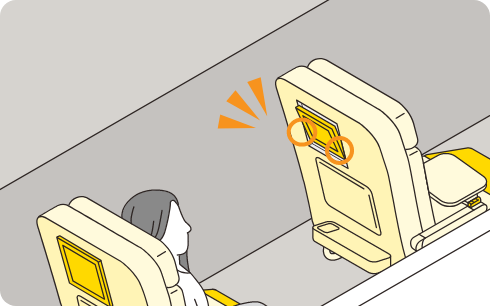

Véhicules
Machines alimentaires
Choix des charnières à couple
Choisissez un couple adapté au poids de la porte.
La force de couple varie selon le produit.
0.45 N·m
4.0 N·m
Moment de la porte
Qu'est-ce que le moment?
Il s'agit de la force qui tend à faire tourner un objet autour d'un point donné.
Qu'est-ce que le moment de la porte?
Il s'agit de la force exercée par la porte pour faire pivoter la charnière. La valeur du couple de la charnière doit être supérieure à celle du moment de la porte pour que la porte ne s'ouvre pas.

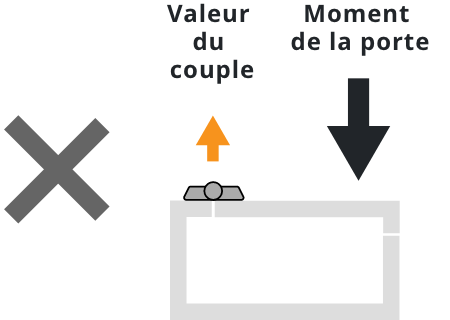

Ne s'arrête pas librement
Valeur de couple de la charnière à couple
Moment de la porte

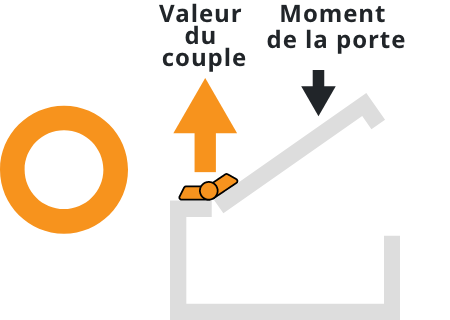

Arrêt libre
Valeur de couple de la charnière à couple
Moment de la porte
Tolérance de la charnière à couple
Lors de la sélection, il est nécessaire de prendre en compte les variations (tolérance) des valeurs de la charnière à couple.
Par exemple, si une charnière à couple a une valeur de couple de 3 N·m et une tolérance de ±20 %, la valeur minimale du couple est de 3 N·m - 20 %, soit 2.4 N·m. Si le moment de la porte est de 2.5 N·m, cela signifie que la porte peut ne pas s'arrêter librement lorsqu'elle est en position basse.
Pour plus d'informations sur le calcul du moment de la porte, veuillez consulter la section « Connaissances de base : concepts de centre de gravité et de couple ».
Le calcul fastidieux du moment est désormais possible grâce à l'outil de sélection!
Vous pouvez également simuler la force de manœuvre!
Il suffit d'entrer la distance jusqu'au centre de gravité et la masse du couvercle pour sélectionner les produits compatibles.
