Guida all'uso

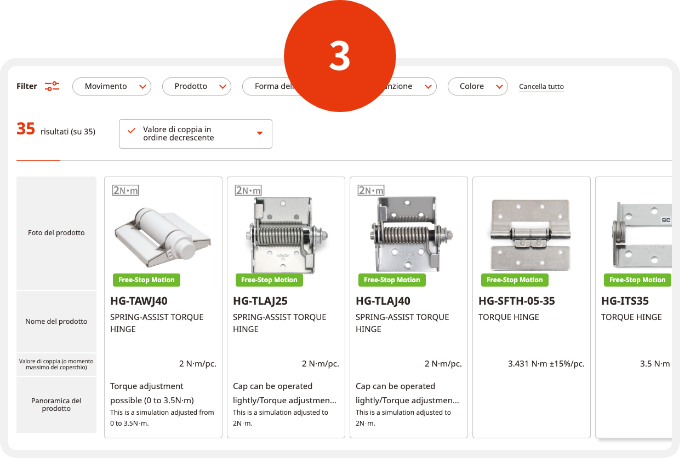

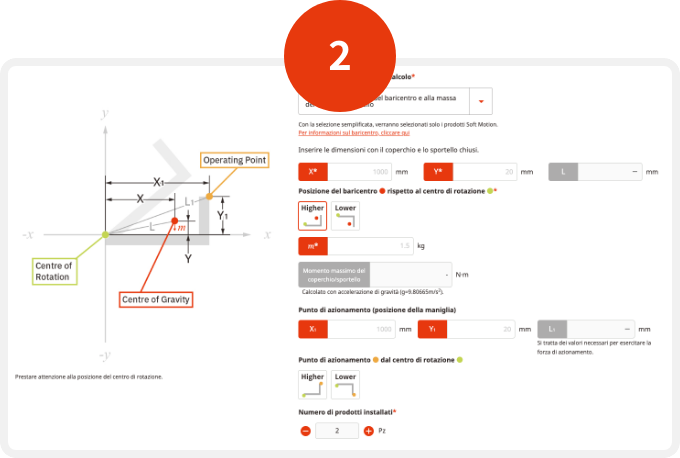

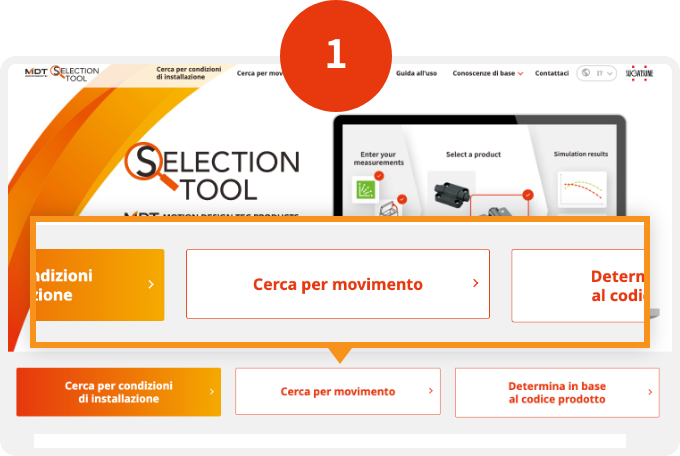

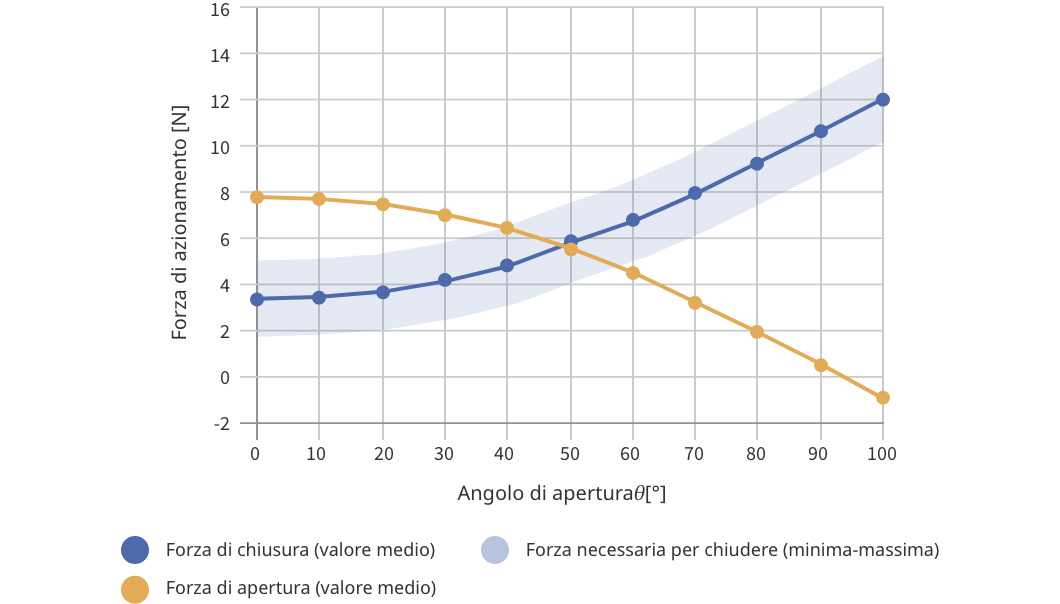

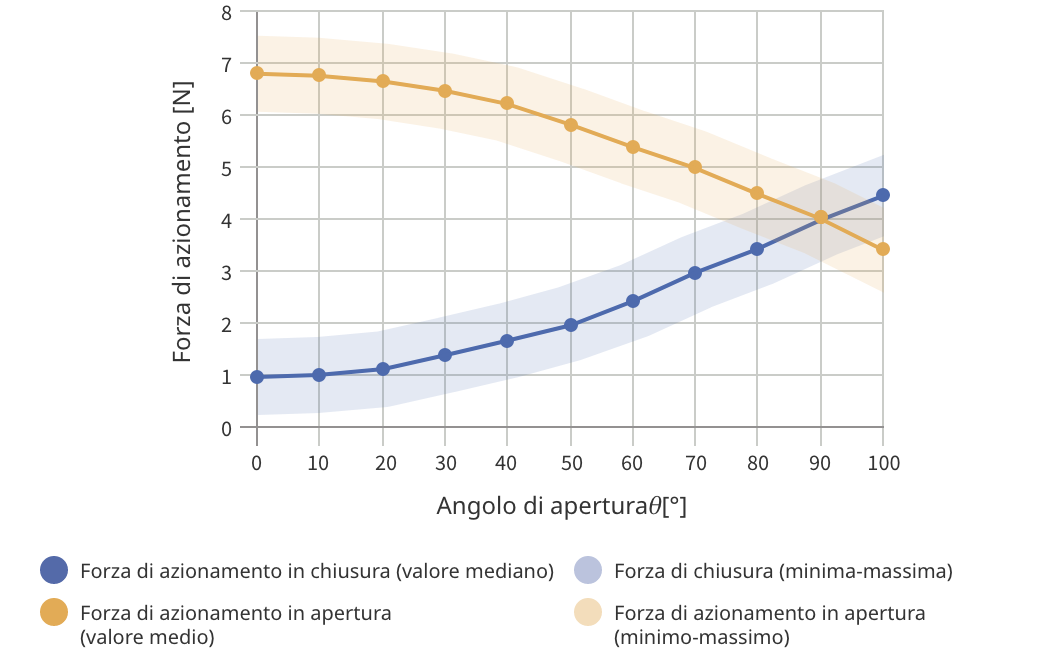

Forza di azionamento di porte e coperchi con cerniere a coppia e barre a coppia

• Il grafico mostra il valore mediano (valore di catalogo) con una linea continua e l'intervallo compreso tra il valore massimo e il valore minimo.
• Per coperchi e porte pesanti, si consigliano cerniere a coppia unidirezionale (vedere "Funzionamento di porte e coperchi con cerniere a coppia unidirezionale").

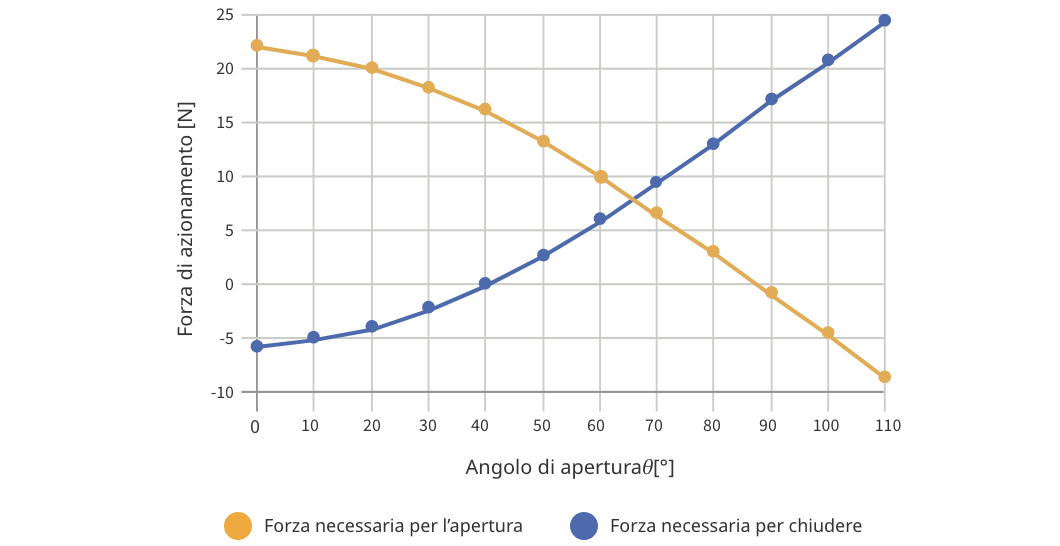

Forza di azionamento delle porte e dei coperchi con cerniere a coppia unidirezionale

• La cerniera a coppia unidirezionale (coppia unidirezionale) non esercita alcuna coppia nella direzione di sollevamento, quindi è sufficiente una semplice forza per sollevare il coperchio o la porta.
• Come si può vedere chiaramente dal grafico, rispetto alle normali cerniere a coppia, è possibile sollevare con una forza minore.
• Per coperchi più pesanti, si consiglia di prendere in considerazione prodotti con assistenza motorizzata anziché cerniere a coppia.

Forza di azionamento delle porte e dei coperchi HG-TQJD

• HG-TQJD è un dispositivo a coppia unidirezionale (coppia unidirezionale), quindi non esercita coppia nella direzione di sollevamento. È sufficiente una
• Rispetto alle normali cerniere a coppia, è possibile sollevare con una forza minore, come si può vedere chiaramente dal grafico semplice forza per sollevare il coperchio.

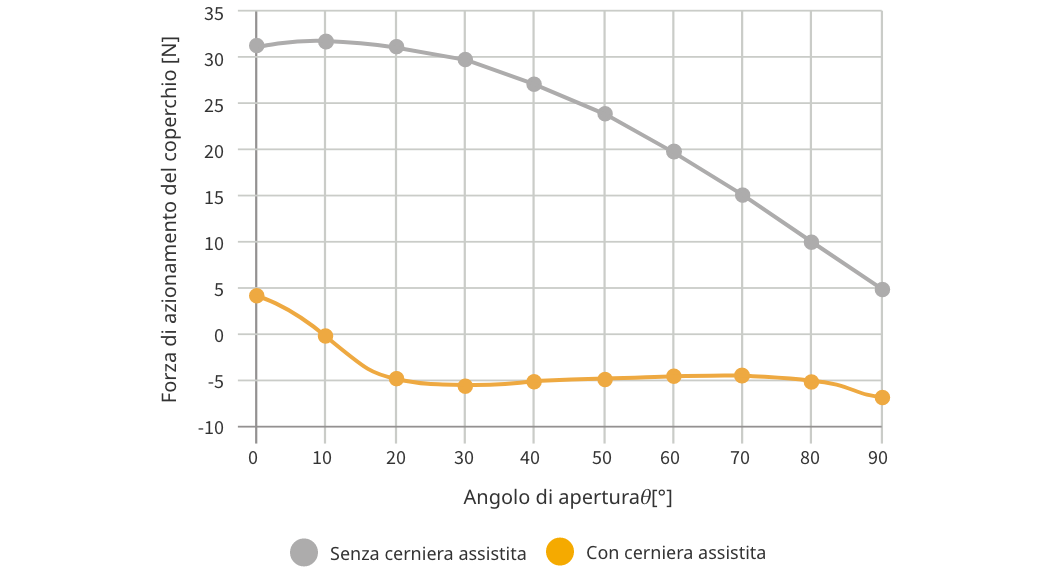

Forza di azionamento delle porte e dei coperchi della serie HG-PA

• È possibile verificare graficamente la differenza tra l'uso e il non uso delle cerniere con assistenza idraulica.
• Se la forza di azionamento è negativa, la porta è soggetta a una forza nella direzione di apertura (se il valore negativo è piccolo, la porta è in equilibrio).

Ad esempio...

In questo grafico, la forza di azionamento diventa negativa a partire da circa 15° e, dato il valore ridotto, si può considerare una condizione ottimale.

La differenza tra l'uso e il non uso delle cerniere con assistenza elettrica è notevole, dimostrando l'elevata efficacia di queste ultime.

Confrontando la forza di azionamento a 0°, la differenza è di circa 27 N.

• Forza di azionamento con cerniera assistita: circa 5 N
• Forza di azionamento senza cerniera assistita: circa 32 N

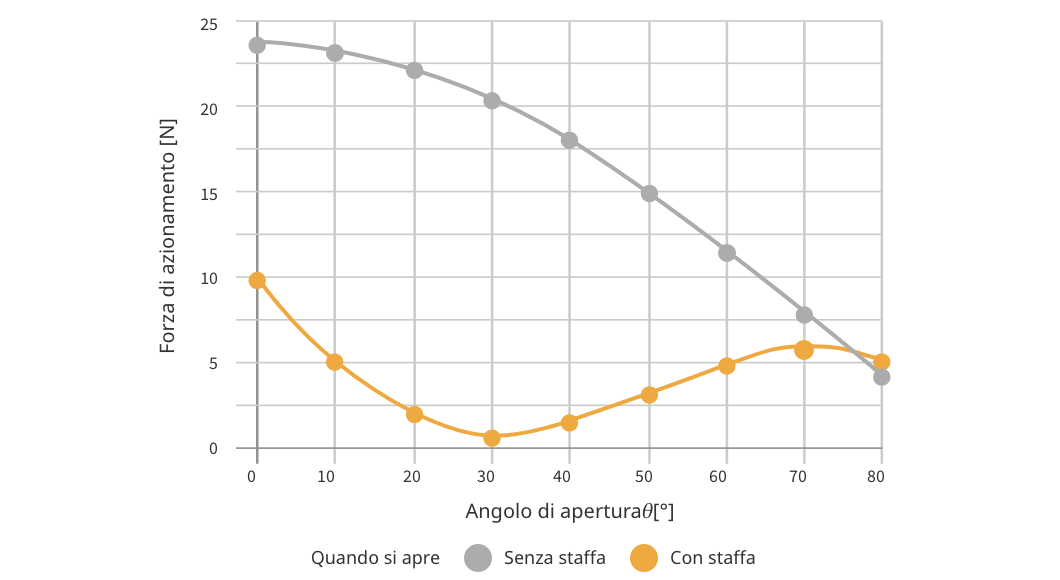

Forza di azionamento delle porte e dei coperchi S-AT e S-ATH

• È possibile verificare graficamente la forza di azionamento con e senza l'uso del supporto S-AT.
• In teoria, più la forza di azionamento del coperchio è vicina a 0, più l'azionamento risulta leggero e, quando la forza è negativa, il coperchio si apre automaticamente.
• Se vi è resistenza in altre parti, come le cerniere, l'apertura dipende dalla differenza di forza.

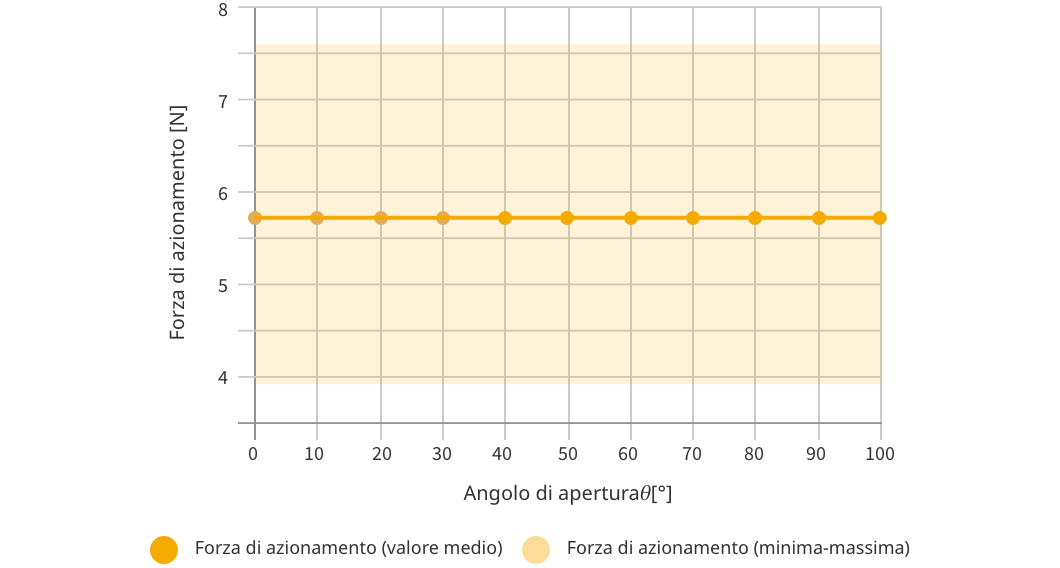

Coppia di rotazione Informazioni sulla forza di azionamento delle cerniere

• In caso di apertura laterale (rotazione in direzione orizzontale), la massa del coperchio/ssportello è teoricamente irrilevante, pertanto la forza di azionamento rimane costante indipendentemente dall'angolo di apertura.

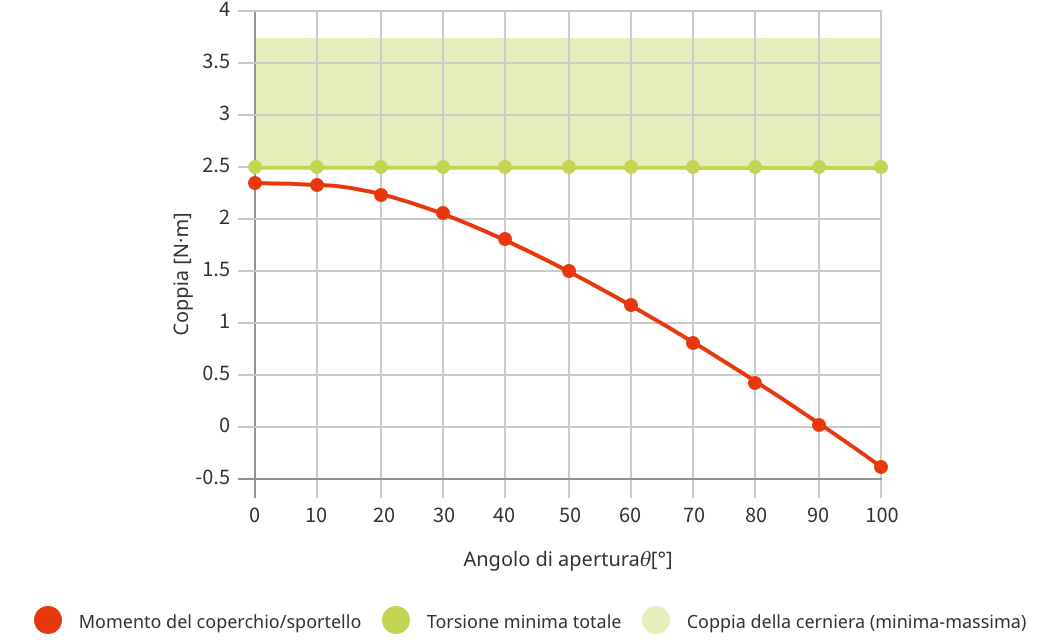

Momento del coperchio con cerniera a coppia e barra di coppia standard

• Se la coppia totale minima è maggiore del momento del coperchio/sportello, si verifica un arresto libero.
• I valori di coppia sono indicati al valore minimo.

Ad esempio…

Per un prodotto con 5 N·m±20%, viene indicato con una linea continua -20% (4 N·m) e con un intervallo fino a +20% (6 N·m).

Più il momento del coperchio/sportello e la coppia minima totale sono vicini, più la sensazione di manovrabilità è leggera, quindi è preferibile avvicinarli il più possibile.

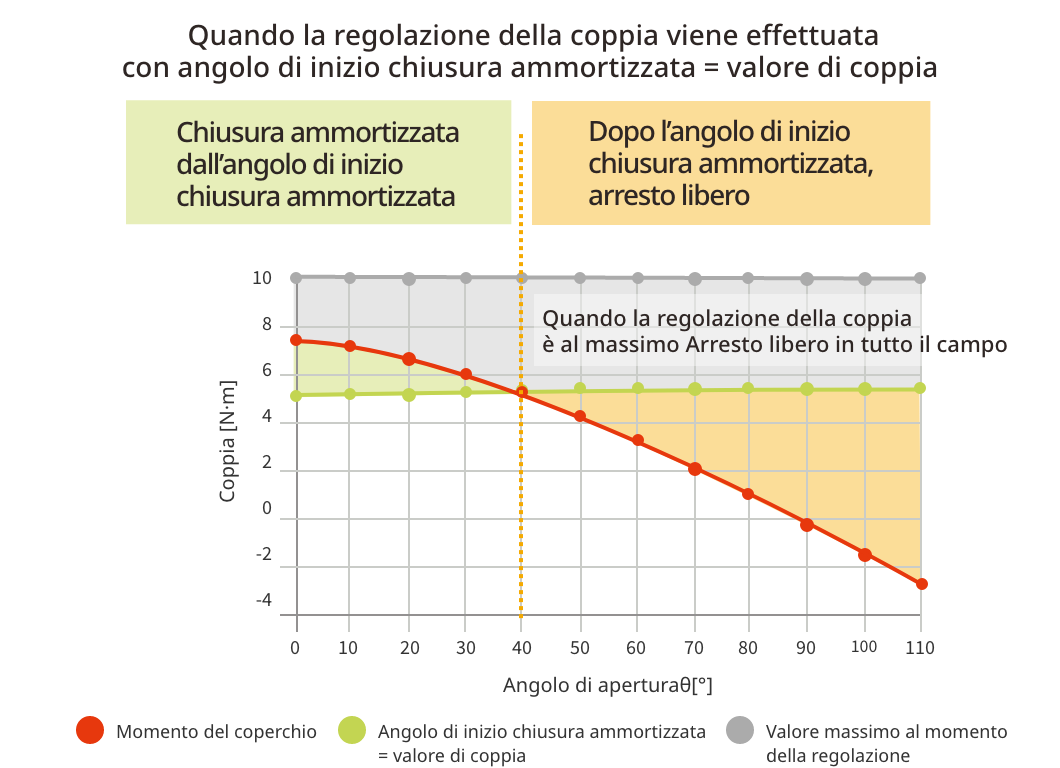

Momento del coperchio/sportello HG-TQJD

• Se l'angolo di inizio chiusura ammortizzata = valore di coppia è inferiore al momento del coperchio e rientra nell'angolo di apertura automatica, la chiusura ammortizzata si attiva.
• Se l'angolo di inizio chiusura ammortizzata = valore di coppia è maggiore del momento del coperchio, si verifica un arresto libero.
• Più il "momento del coperchio" e l'"angolo di inizio chiusura ammortizzata = valore di coppia" sono vicini, più la sensazione di manovrabilità è leggera, quindi è preferibile avvicinarli il più possibile.

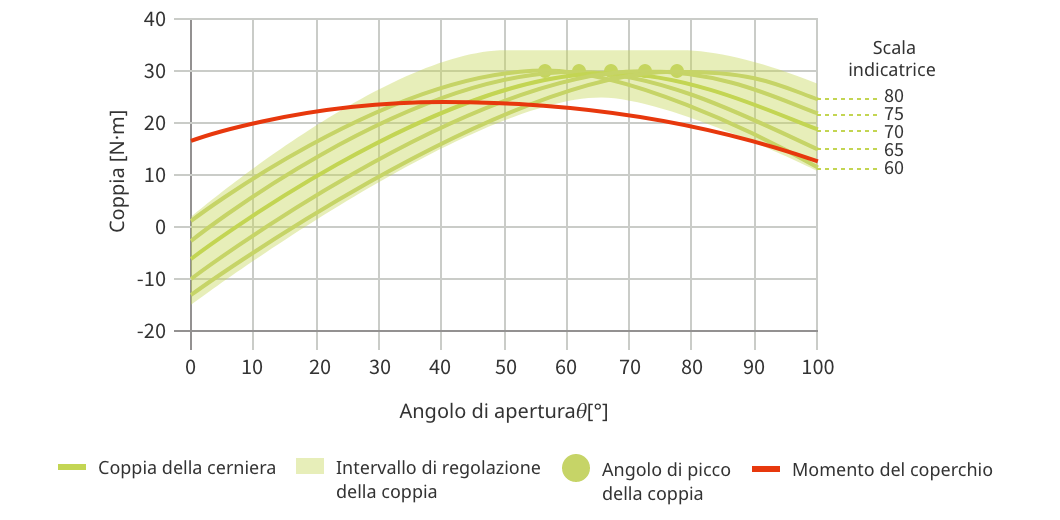

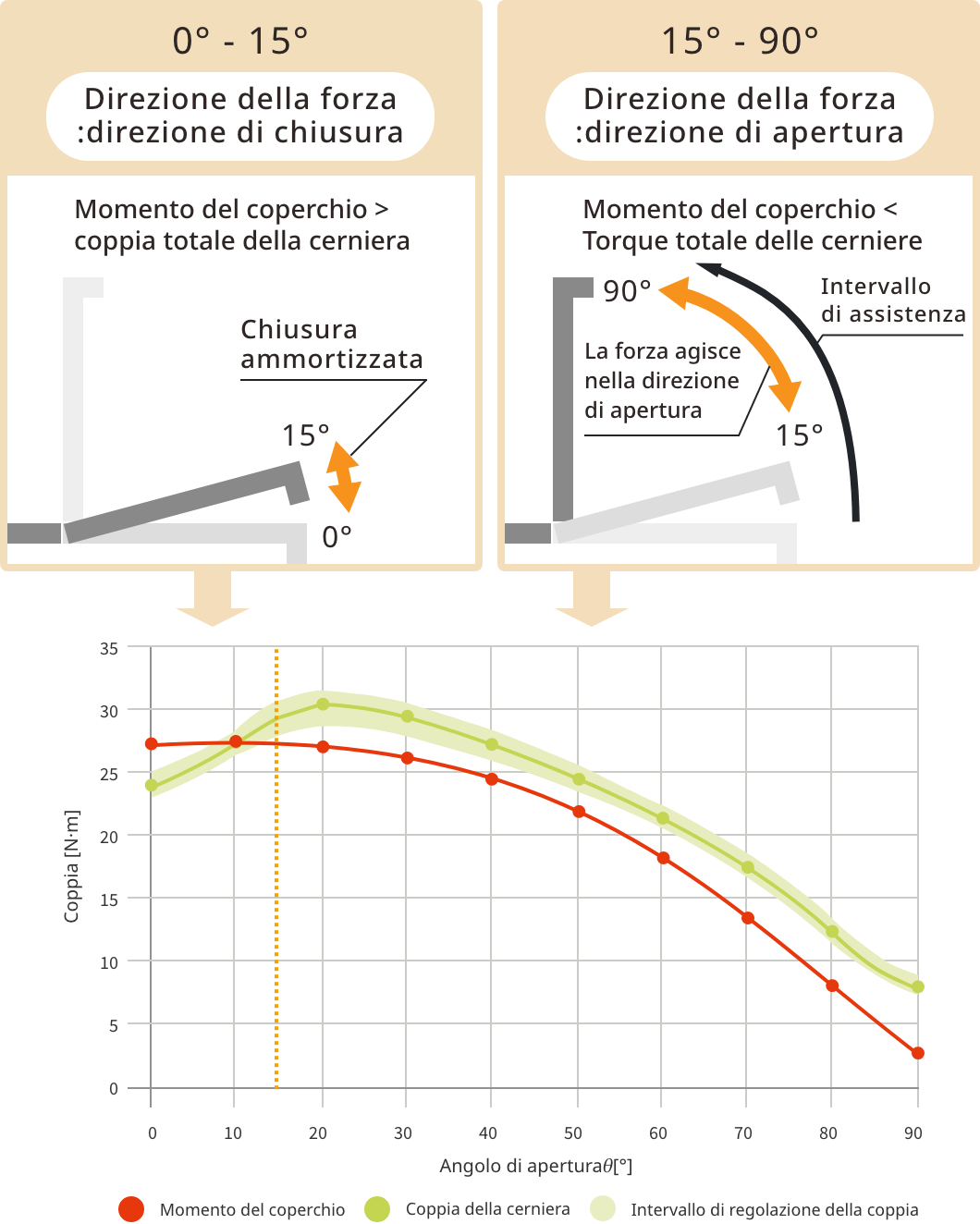

Momento del coperchio/sportello HG-PA/HG-JH210

• Valore del momento del coperchio＞ Nel caso della coppia totale della cerniera: il coperchio cade naturalmente (la forza agisce nella direzione di chiusura).
• Valore del momento del coperchio＜ Nel caso della coppia totale della cerniera: il coperchio non cade naturalmente (la forza agisce nella direzione di apertura).

Ad esempio…

A partire da circa 15°, la coppia totale delle cerniere supera il momento del coperchio.

Poiché la coppia totale delle cerniere è superiore, a partire da 15° il coperchio non cade naturalmente.

* Tuttavia, anche se la coppia totale della cerniera è superiore, se la differenza è eccessiva, il coperchio si aprirà naturalmente, quindi è preferibile che la differenza sia minima, come mostrato nel grafico a sinistra.

A circa 0°, la coppia totale delle cerniere è inferiore al momento del coperchio.

Il coperchio cade naturalmente. Questo prodotto è dotato di un ammortizzatore che ne consente la chiusura graduale.

* A 0°, se la coppia totale delle cerniere è superiore al momento del coperchio, il coperchio "si solleva" e risulta scomodo da usare. Trattandosi di un prodotto con ammortizzatore incorporato, è preferibile che la coppia totale delle cerniere sia ridotta intorno a 0°.

* Se non si ottiene il risultato desiderato, si consiglia di spostare il baricentro. Le condizioni sopra indicate sono quelle ideali secondo la nostra azienda.
È possibile che il prodotto possa essere utilizzato anche se non tutte le condizioni sono soddisfatte, pertanto si prega di verificare con l'apparecchio reale o con un apparecchio di prova.

Cosa sono i valori minimo e massimo di regolazione della coppia della cerniera?

• Alcuni prodotti consentono una regolazione del ±5%. Il grafico mostra i valori ottenuti regolando il valore di riferimento del ±5%.
• Il grafico non tiene conto della variazione di coppia (±10%) del prodotto.

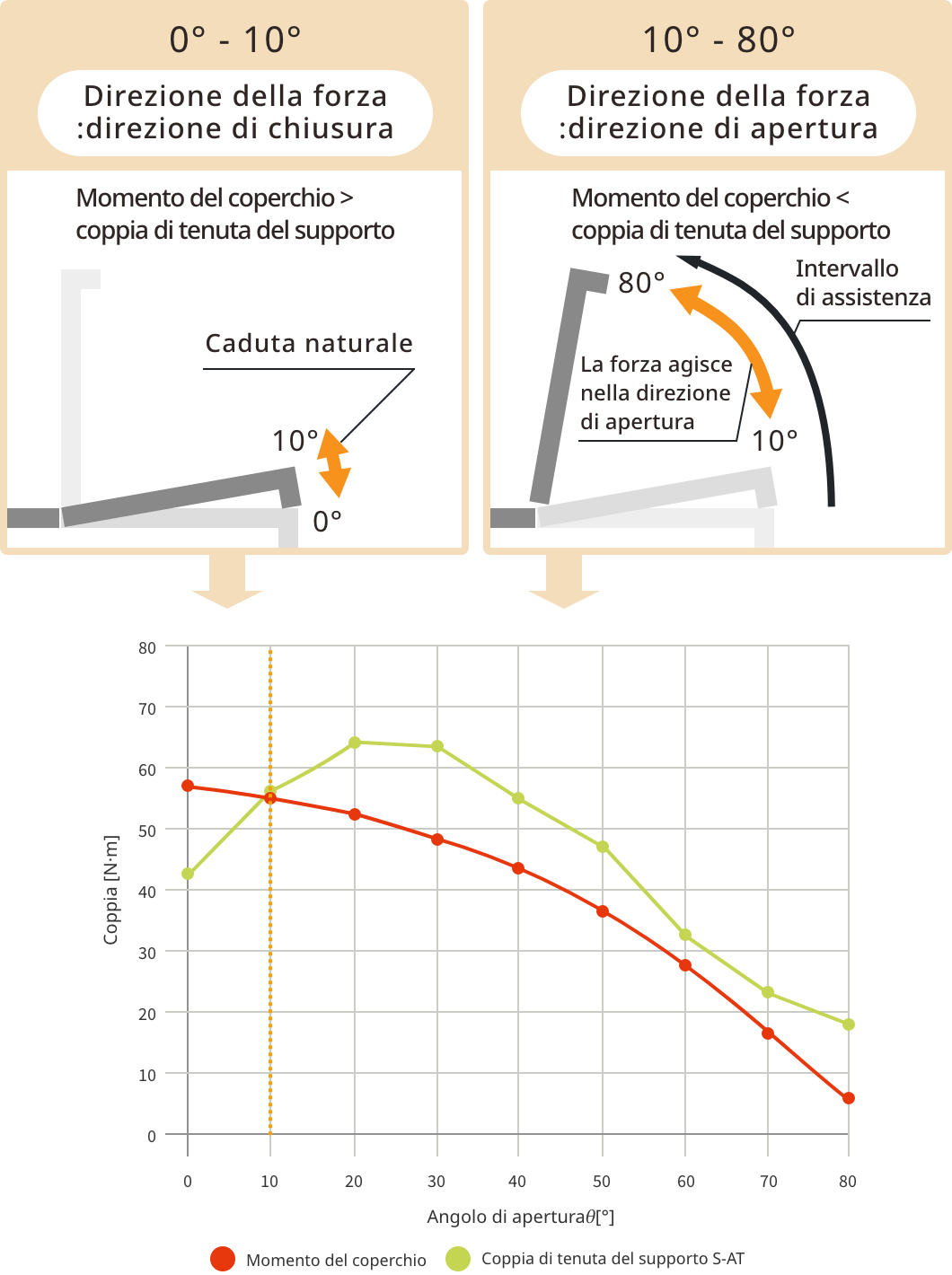

Momento del coperchio/ssportello S-AT, S-ATH

• Momento del coperchio＞ Nel caso della coppia di tenuta del supporto S-AT: il coperchio cade naturalmente (la forza agisce nella direzione di chiusura).
• Momento del coperchio＜ Nel caso della coppia di tenuta del supporto S-AT: il coperchio non cade naturalmente (la forza agisce nella direzione di apertura).

Ad esempio...

A partire da circa 10°, la coppia di tenuta del supporto S-AT supera il momento del coperchio.

Poiché la coppia di tenuta del supporto S-AT è superiore, a partire da 10° il coperchio non cade naturalmente.

* Inoltre, è preferibile che la forza necessaria per aprire il coperchio sia sempre positiva (0 N o superiore).

A circa 0°, la coppia di tenuta del supporto S-AT è inferiore al momento del coperchio.

Il coperchio cade naturalmente.

* A 0°, se la coppia di tenuta del supporto S-AT è superiore al momento del coperchio, il coperchio "galleggia" e risulta scomodo da usare.

* Il grafico riportato è puramente indicativo dell'ideale da noi perseguito. È possibile che il prodotto possa essere utilizzato anche se non tutte le condizioni sono soddisfatte, pertanto si prega di verificare con l'apparecchiatura reale o con un apparecchio di prova.

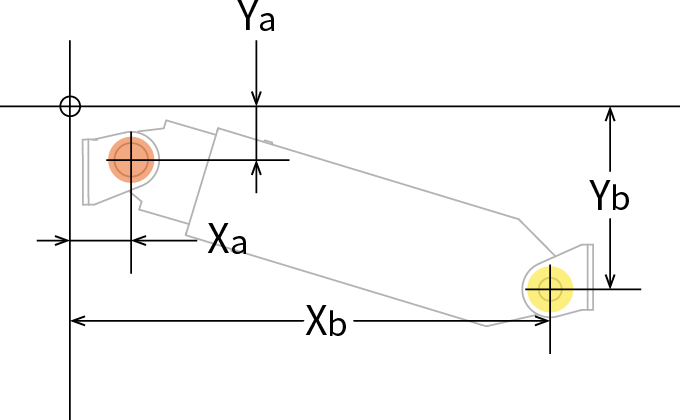

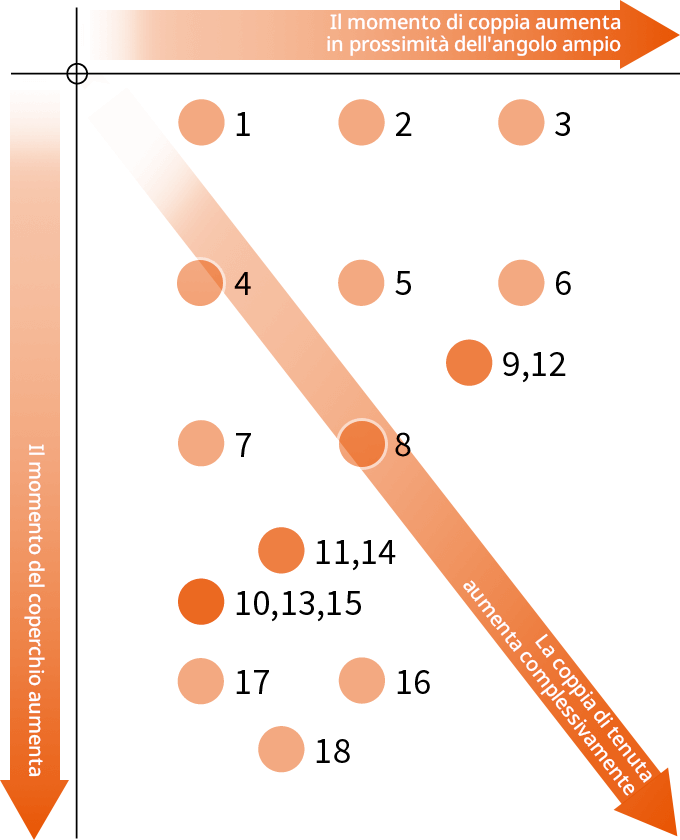

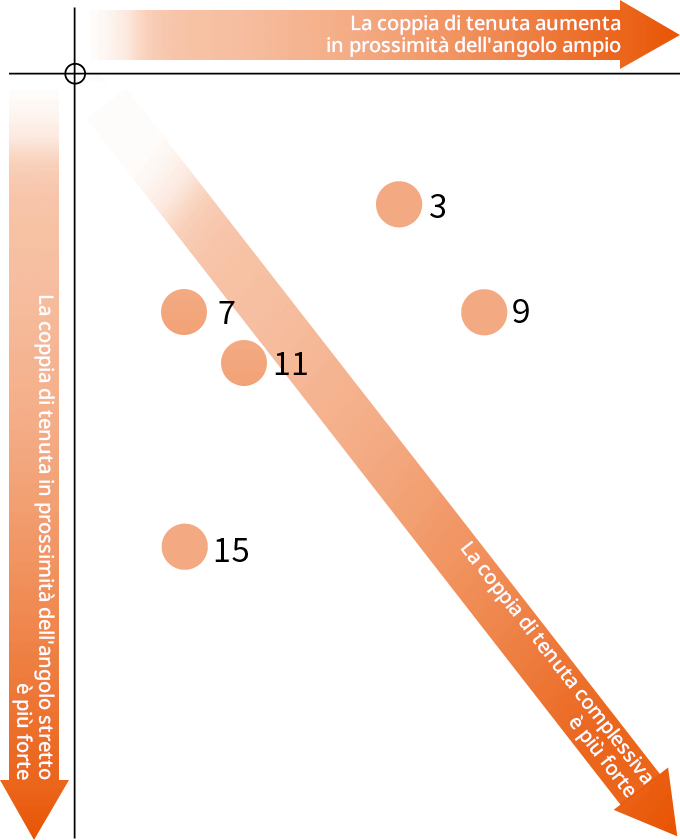

Posizione di montaggio	Xa	Ya	Xb	Yb	Caratteristiche
1	30	-10	123	-12.5	Posizione di montaggio adatta per coperchi a forma di L (con baricentro in direzione negativa). Efficace anche quando si desidera ridurre la forza di assistenza.
2	40	-10	123	-12.5	Posizione di montaggio adatta a coperchi a forma di L (con baricentro in direzione negativa). La forza di assistenza sul lato di chiusura (angolo stretto) è maggiore rispetto alla posizione 1.
3	50	-10	122	-12.5	Posizione di montaggio adatta a coperchi con il baricentro vicino al centro di rotazione orizzontale. La forza di assistenza in chiusura è ancora più debole rispetto a 5.
4	30	-20	113	-12.5	Posizione di montaggio adatta per coperchi a forma di L (con baricentro in direzione negativa). La forza di assistenza sul lato di chiusura (angolo stretto) è maggiore rispetto a 1.
5	40	-20	113	-12.5	Posizione di montaggio adatta per coperchi con il baricentro vicino al centro di rotazione in posizione orizzontale. Rispetto a 7, il coperchio tende meno a sollevarsi durante la chiusura.
6	50	-20	112	-12.5	Posizione di montaggio adatta per coperchi con il baricentro vicino al centro di rotazione. La forza di assistenza in chiusura è ancora più debole rispetto a 5.
7	30	-30	103	-12.5	Posizione di montaggio adatta per coperchi con il baricentro vicino all'orizzontale del centro di rotazione. La forza di assistenza sul lato di chiusura (angolo stretto) è maggiore rispetto al modello 4.
8	40	-30	103	-12.5	Posizione di montaggio adatta per coperchi con baricentro vicino al centro di rotazione. Rispetto al modello 10, il coperchio tende meno a sollevarsi durante la chiusura.
9	46.5	-25	108	-12.5	S-AT02W (con pannelli laterali), posizione di montaggio indicata nel catalogo S-ATJD.
10	30	-40	93	-12.5	Posizione di montaggio adatta per coperchi a forma di L (con baricentro in direzione positiva). La forza di assistenza sul lato di chiusura (angolo stretto) è superiore a 7.
11	35	-38	94	-10.2	Posizione di montaggio indicata nel catalogo per S-AT005S (con pannello posteriore), S-AT01S (con pannello posteriore), S-AT02S (con pannello posteriore) e S-ATJS.
12	46.75	-25	108	-10.2	Posizione di montaggio indicata nel catalogo per S-AT005 (con pannello laterale), S-AT01 (con pannello laterale), S-AT02 (con pannello laterale) e S-ATJ.
13	30	-40	96.5	-32.5	Posizione di montaggio su coperchio incassato (spessore 20 mm).
14	35	-38	94	-12.5	Posizione di montaggio riportata nel catalogo per S-AT02W (con pannello posteriore).
15	30	-40	95.5	-37.5	Posizione di montaggio su coperchio incassato (spessore 25 mm).
16	40	-45	101.5	-32.5	Posizione di montaggio su coperchio incassato (spessore 20 mm). Angolo di apertura fino a 70°.
17	30	-45	91.5	-42.5	Posizione di montaggio su coperchio incassato (spessore 30 mm).
18	35	-50	96.5	-37.5	Posizione di montaggio su coperchio incassato (spessore 25 mm). L'angolo di apertura è di 70°.

* Se desiderate una posizione di montaggio diversa da quelle sopra indicate, vi preghiamo di contattarci.

Ad esempio...

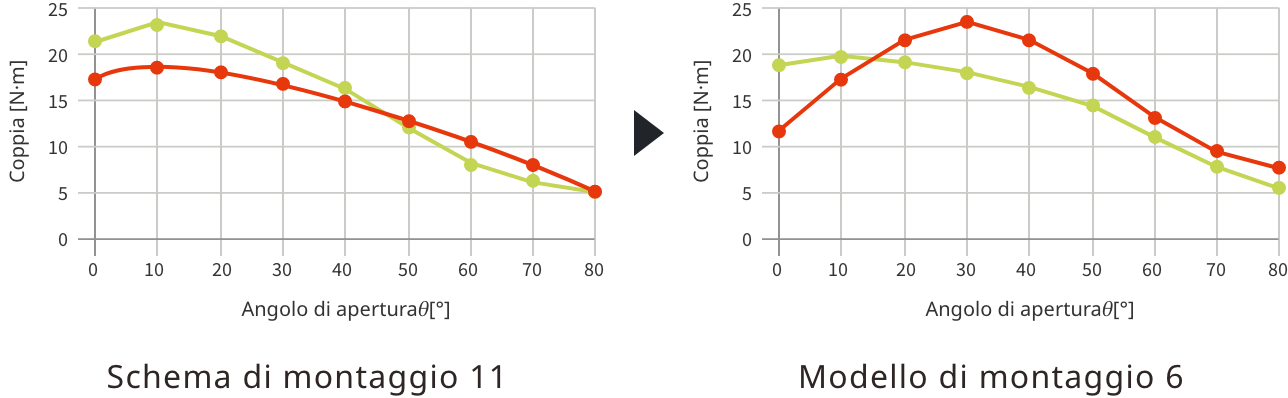

Riducendo la coppia di mantenimento ad angolo stretto e aumentando quella ad angolo ampio, si è ottenuto un movimento della porta più vicino all'ideale.

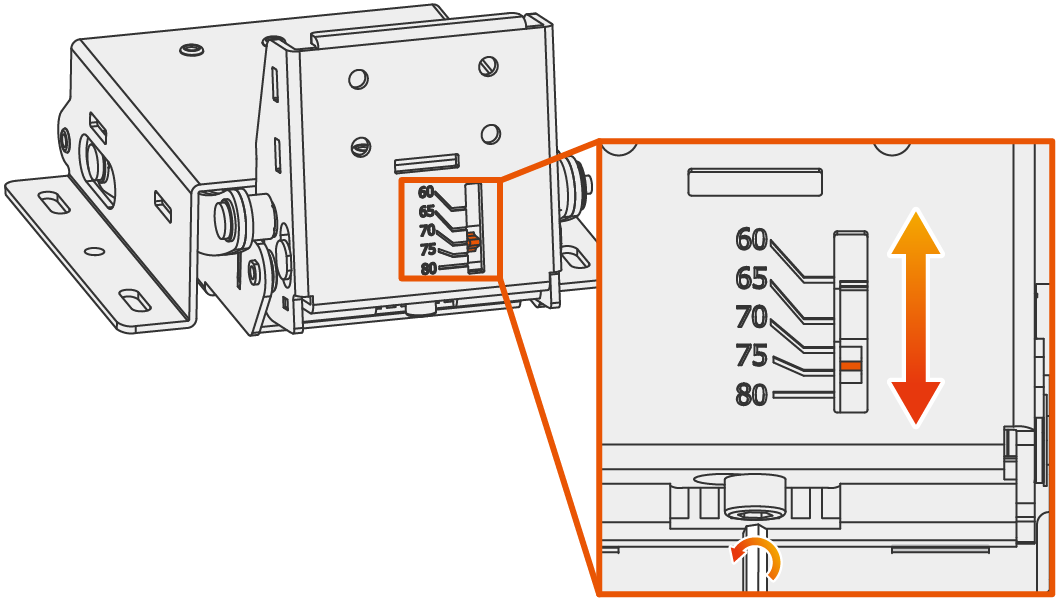

Metodo di regolazione del bilanciamento dell'HG-PA (variazione della coppia)

Ruotando la vite di regolazione del bilanciamento con una chiave a brugola (calibro 5), è possibile regolare il bilanciamento in base al baricentro del coperchio.
Momento del coperchio Mu > coppia della cerniera ... Il coperchio viene spinto verso la chiusura.
Momento del coperchio Mu < coppia della cerniera … Il coperchio è soggetto a una forza che tende ad aprirlo.

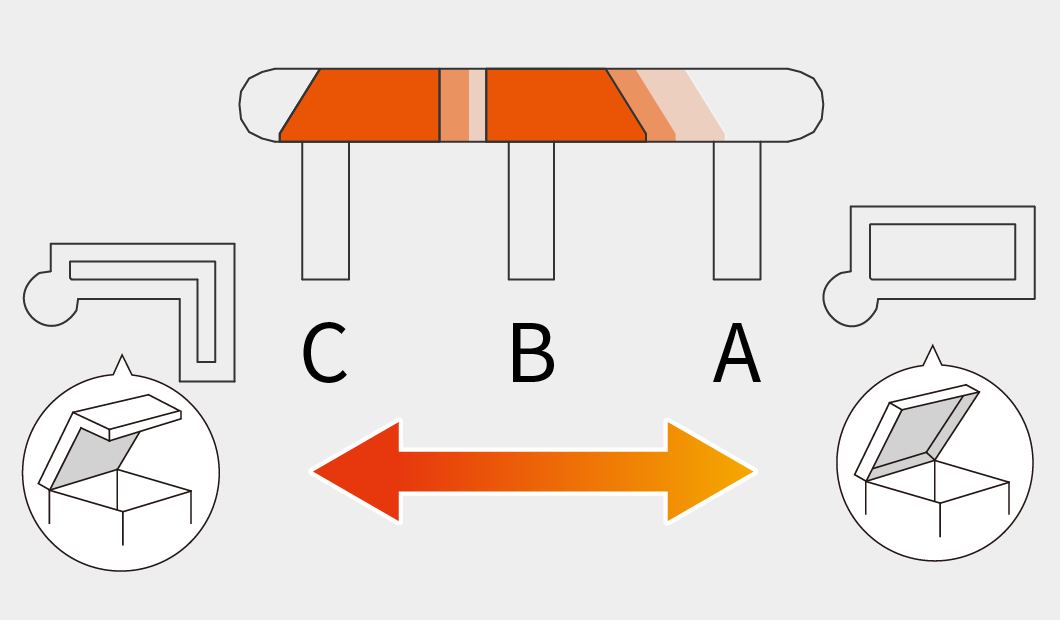

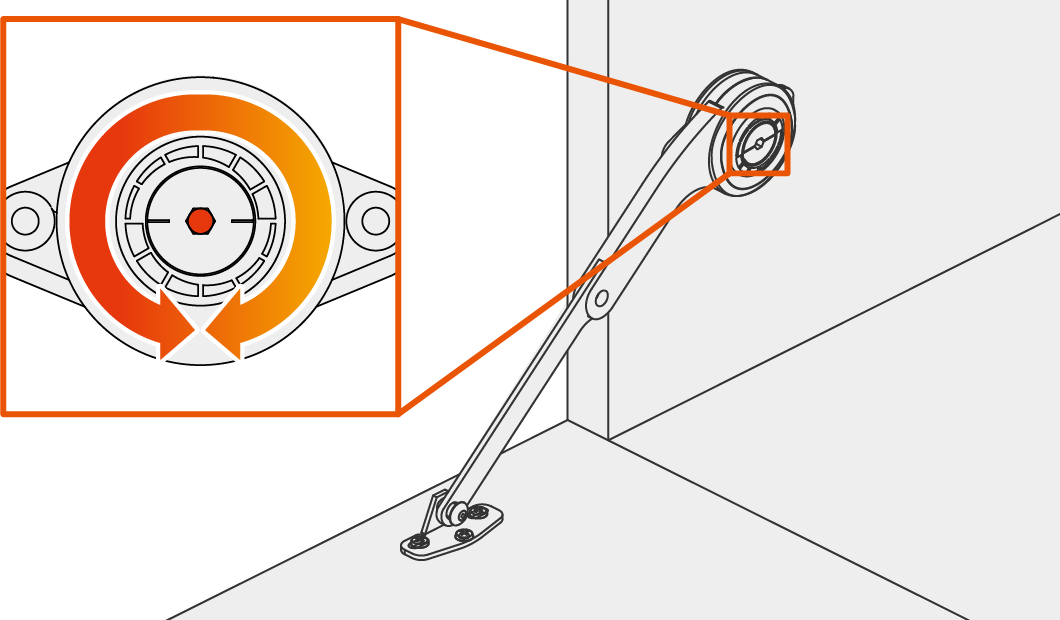

Metodo di regolazione del bilanciamento del supporto S-AT

Ruotando la vite di regolazione del bilanciamento, l'indicatore si muove.

Più la posizione di regolazione è vicina alla posizione A, più il baricentro di un coperchio di forma scatolare sarà alto rispetto all'asse di rotazione; più la posizione di regolazione è vicina alla posizione C, più il baricentro di un coperchio di forma a L sarà basso rispetto all'asse di rotazione.

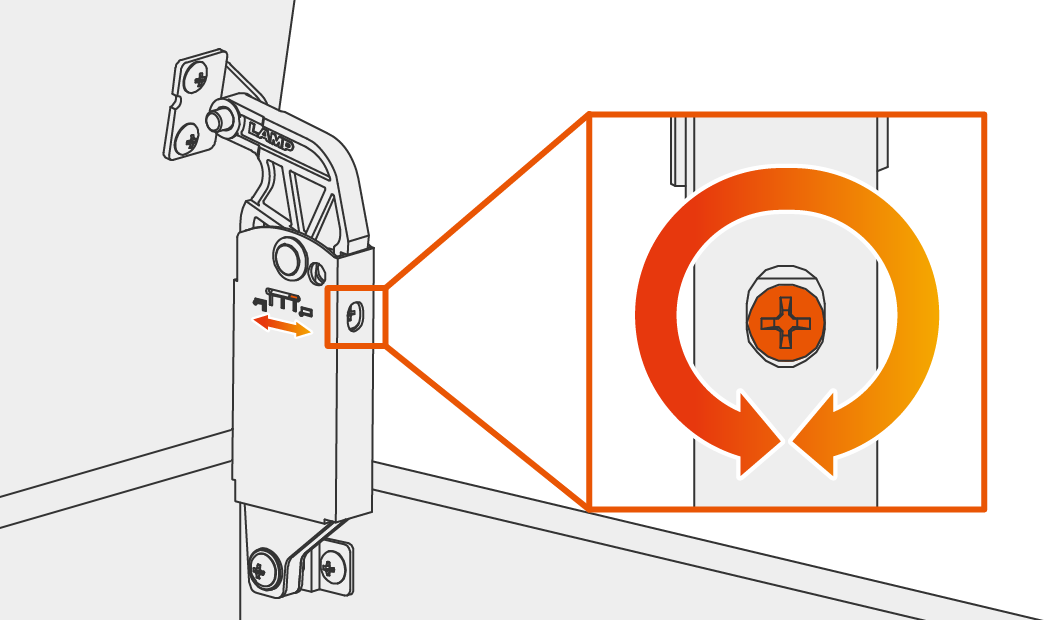

Metodo di regolazione della coppia S-TAR

Ruotando la vite di regolazione della coppia è possibile regolare con precisione la coppia.
