Che cos'è la forza operativa? Nozioni di base necessarie nella progettazione meccanica
Cosa sono le forze operative?
Cosa sono le forze operative?
La forza operativa è la forza necessaria per muovere porte o coperchi.
Ad esempio, calcolando la forza necessaria per aprire o chiudere una porta, è possibile realizzare un design ottimale e garantire un comfort di utilizzo.
- La forza necessaria varia a seconda del peso della porta e della posizione in cui viene spostata.
- Calcolando la forza di azionamento in fase di progettazione, è possibile selezionare i componenti appropriati e ottenere un funzionamento fluido.
Metodo di calcolo della forza di azionamento
Partendo dal presupposto che l'asse di generazione della coppia si trova nel centro di rotazione, è possibile calcolarla con la seguente formula.
Forza di azionamento in assenza di un asse di generazione della coppia nel centro di rotazione

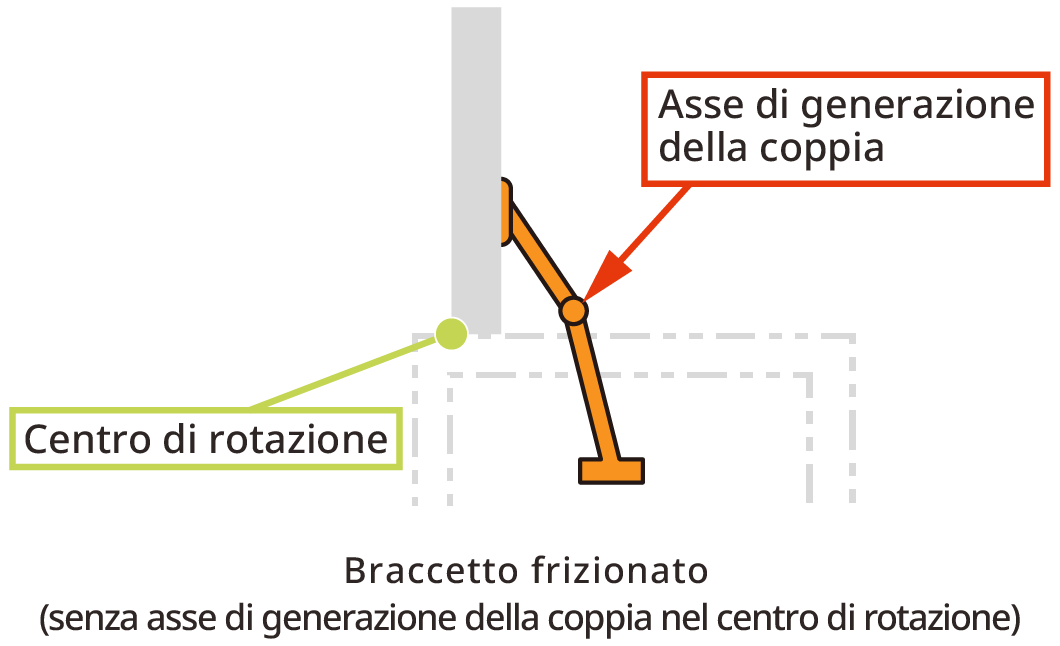

Per i coperchi senza asse di generazione della coppia nel centro di rotazione, la formula di calcolo è diversa. Utilizzare lo strumento di selezione dei braccetto frizionato.
Considerazioni sulla forza di azionamento del perno girevole
Forza di azionamento della cerniera girevole

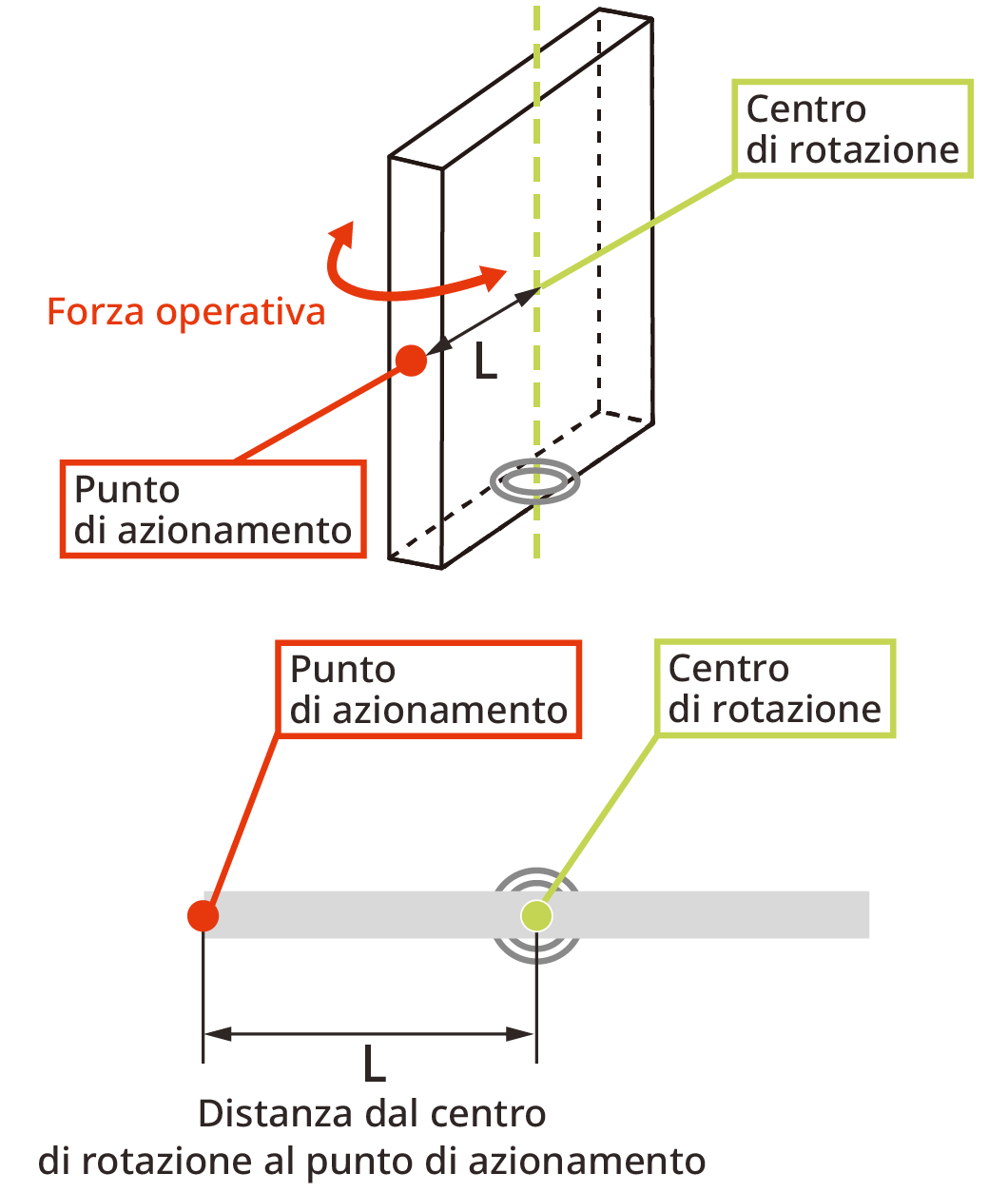

Quando la rotazione avviene in direzione swivel (orizzontale), la massa del coperchio/portello è teoricamente irrilevante, pertanto è possibile calcolarla con la seguente formula.
* Si presuppone che l'asse di generazione della coppia si trovi nel centro di rotazione.
Esempio
Cerniera girevole con coppia HG-S50-34 (valore di coppia 5.0 ± 20% N·m), massa = 3 kg, distanza orizzontale dal centro di rotazione al punto di azionamento = 450 mm: la forza di azionamento è pari a 5.0 N·m ÷ 450 mm × 1000＝ 11.11 N.
Inoltre, poiché la variazione di coppia è ±20%,
nel caso in cui si verifichi una variazione verso il valore minimo, la forza di azionamento sarà pari a 5.0 N·m × 0.8÷450 mm × 1000＝ 8.89 N,
mentre se si oscilla verso il valore massimo, si ottiene 5.0 N·m × 1.2÷450 mm × 1000＝ 13.33 N.
In altre parole, si può ritenere che il prodotto possa essere azionato con una coppia compresa tra 8.89 N～ 13.33 N.
Proviamo a fare un calcolo
Forza di azionamento = Valore di coppia ÷ Distanza orizzontale dal centro di rotazione al punto di azionamento
I calcoli complessi del momento possono essere risolti con il nostro strumento di selezione!
È possibile simulare anche la forza di azionamento!
Basta inserire la distanza dal baricentro e la massa del coperchio per selezionare
è possibile selezionare il prodotto adatto con il Strumento di selezione MDT.
