Nozioni di base sui fermi ammortizzatori
Vi presentiamo le nozioni di base sul funzionamento, i tipi e l'uso dei damper stay.
Per la selezione dei prodotti reali, provate il nostro strumento di selezione per cerniere ammortizzanti e supporti ammortizzanti.
Che cos'è un damper stay?
Che cos'è un damper stay?
Il fermo ammortizzatore è un dispositivo che consente di chiudere e aprire lentamente porte e coperchi, talvolta chiamato anche "fermo rallentatore" o "fermo morbido". La chiusura lenta è detta "chiusura morbida" o "chiusura rallentata", mentre l'apertura lenta è detta "apertura morbida".
Riducendo la velocità di chiusura e apertura, non solo si attenuano gli urti e i rumori, ma si aggiunge anche un tocco di eleganza al movimento dei mobili e degli apparecchi. Inoltre, si ottiene un vantaggio in termini di sicurezza, poiché si riduce il rischio di schiacciarsi le dita.
Perché si muove lentamente? - Struttura del fermo ammortizzatore
La maggior parte dei nostri supporti ammortizzatori è dotata di un meccanismo ammortizzante unico chiamato "Lapcon", che utilizza un corpo viscoso. Per questo motivo, sono talvolta chiamati "supporti Lapcon".
La funzione di chiusura ammortizzata è garantita dalla resistenza del corpo viscoso.
Punti da considerare nella scelta delle cerniere e dei supporti

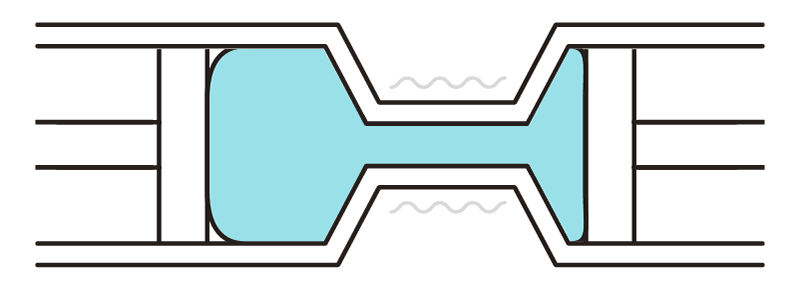

Struttura
Quando il fluido viscoso scorre da un diametro più largo a uno più stretto, si genera resistenza.

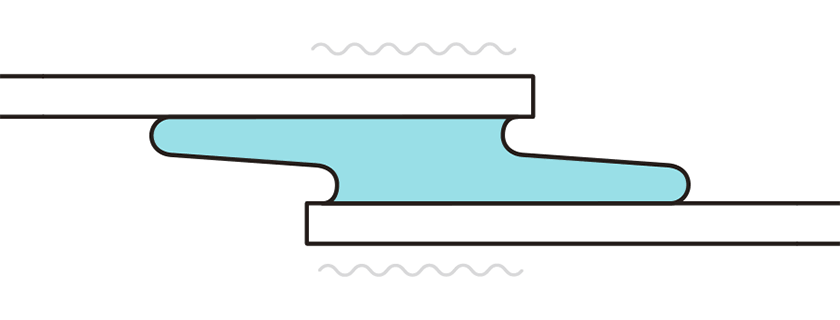

Struttura a taglio
Quando si muove una piastra che racchiude un fluido viscoso, si genera resistenza.
Tipi di supporti ammortizzanti
Modalità di apertura delle porte compatibili con i supporti ammortizzanti

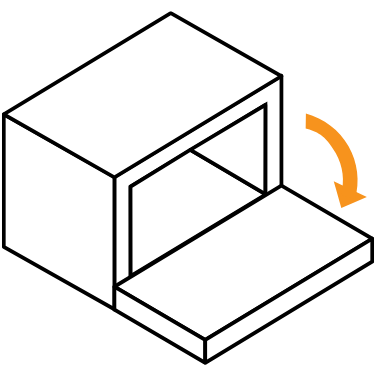

Apertura verso il basso con flap verso il basso

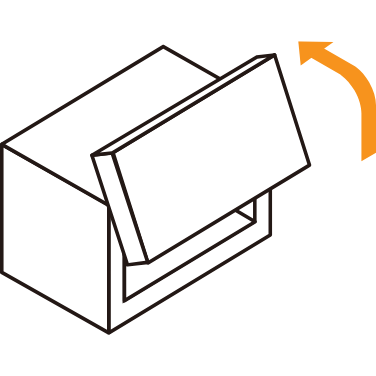

Apertura verso l'alto con flap up

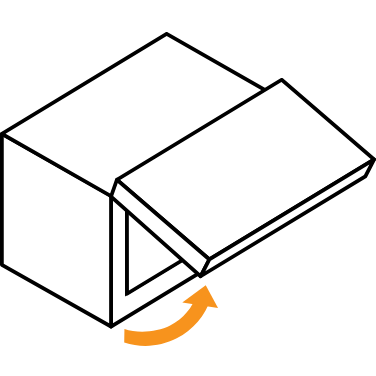

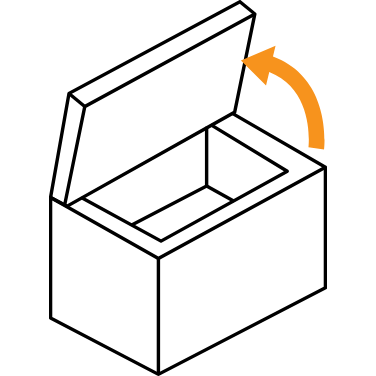

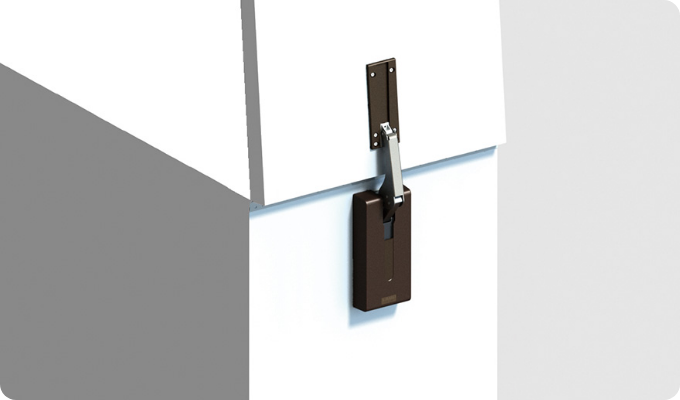

Coperchio superiore
Coperchio inferiore

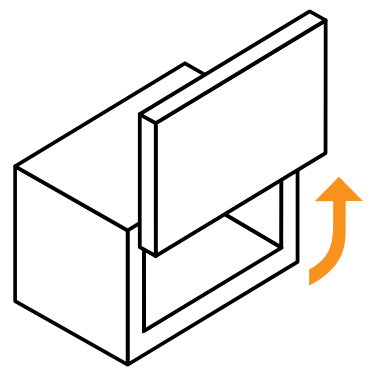

Apertura verticale verso l'alto

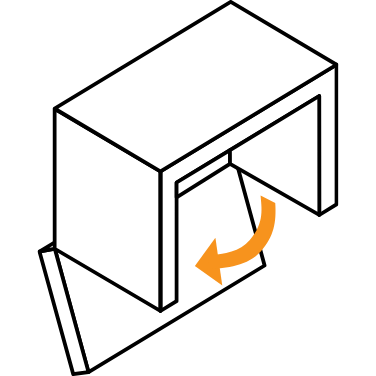

Apertura verticale verso il basso
Apertura superiore a battente

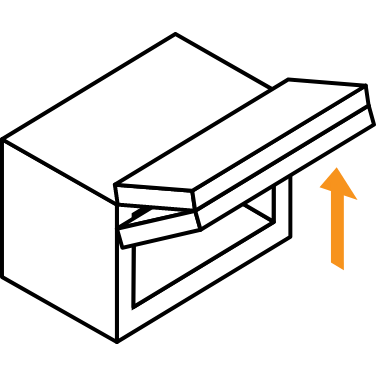

Porta a libro orizzontale

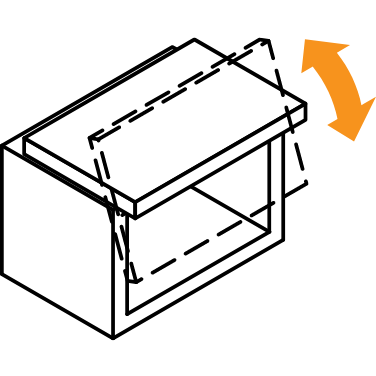

Contenitore orizzontale
L'apertura verso il basso è utilizzata per ante situate ad un'altezza inferiore rispetto al livello degli occhi, come i mobili TV, mentre l'apertura verso l'alto è utilizzata per ante situate ad un'altezza superiore rispetto al livello degli occhi, come i pensili della cucina. Il coperchio superiore è spesso utilizzato per i contenitori a panca e i contenitori per giocattoli.
Tipi di fermi ammortizzatori

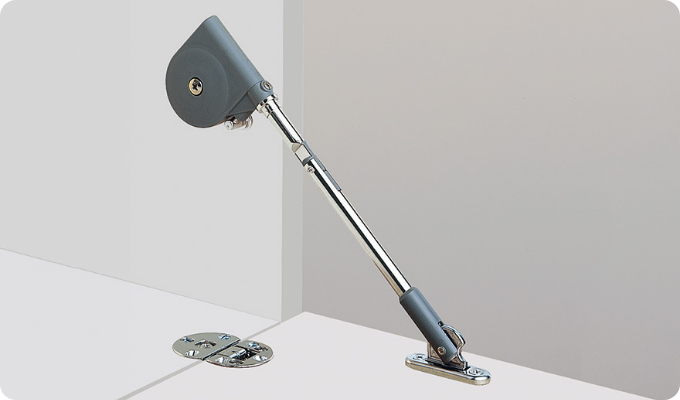

Fermaporta standard
Tipo da fissare al pannello laterale e all'anta.
Dampers stay di facile installazione
È sufficiente allineare il corpo al bordo del legno per determinare la posizione di montaggio, senza bisogno di complicate operazioni di posizionamento.
supporto combinato con
cerniere scorrevoli
Montando il supporto per cerniera scorrevole sopra la cerniera scorrevole, i due componenti separati (cerniera e supporto per cerniera) vengono uniti in un unico pezzo.

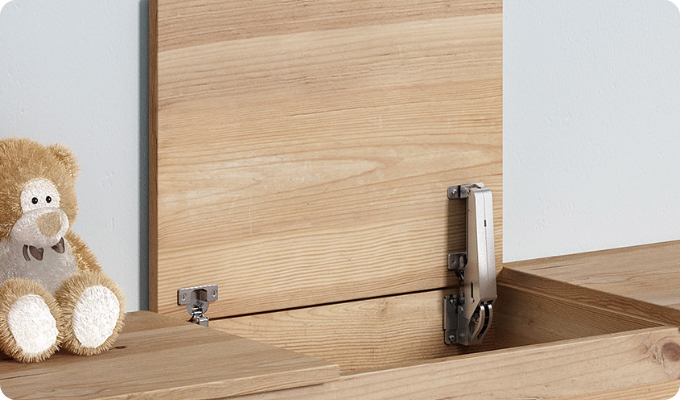

ammortizzatore per banconi
Supporto ammortizzatore consigliato per il piano di lavoro del bancone. Chiude lentamente e silenziosamente anche con un angolo di apertura minimo.

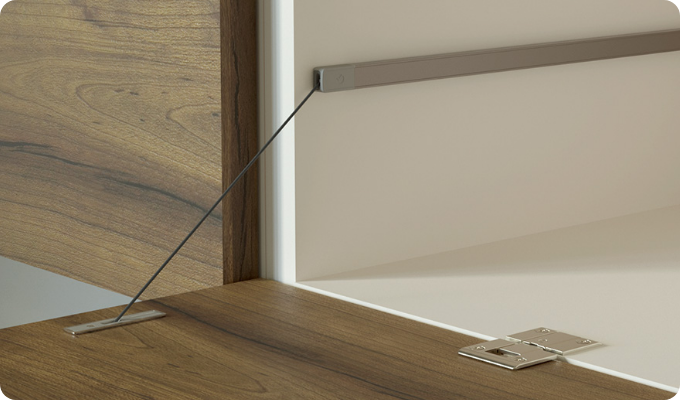

Cerniera ammortizzante a filo
Supporto ammortizzante a filo metallico che riduce al minimo l'ingombro.
braccetto ammortizzante multifunzionale
Oltre alla chiusura ammortizzata, questo fermaporta è dotato anche di una funzione di sollevamento che consente di aprire facilmente la porta e di una funzione di arresto libero che permette di bloccare la porta nella posizione desiderata.
Scelta del fermaporta ammortizzante
Vi è mai capitato che, nonostante aveste installato un supporto ammortizzante, la porta si chiudesse con un rumore sordo? A seconda del peso e delle dimensioni della porta, esistono supporti ammortizzanti adatti, e se non si sceglie il prodotto giusto, il movimento non sarà fluido.
Ad esempio, se la porta è grande e pesante, una resistenza troppo debole del supporto potrebbe causare la chiusura brusca della porta, mentre se la porta è piccola e leggera, una resistenza troppo forte potrebbe causarne l'arresto a metà corsa.
Il criterio di scelta del fermaporta ammortizzante è il momento della porta o del coperchio.
Modalità di apertura delle porte compatibili con i fermi ammortizzanti.
Il momento di una porta o di un coperchio è la forza che tende a far ruotare un oggetto attorno a un punto.
Il momento varia a seconda dell'angolo di apertura della porta, come illustrato nella figura. Più la porta è vicina alla posizione orizzontale rispetto al suolo, maggiore è la forza che tende a ruotare, mentre più è vicina alla posizione verticale, minore è la forza che tende a ruotare.
Quando si sceglie un fermaporta, è necessario selezionarlo in base al "momento massimo della porta o del coperchio". Vediamo un esempio concreto.

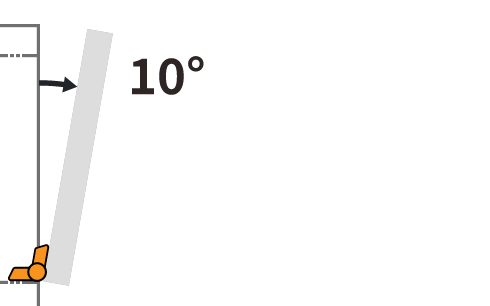

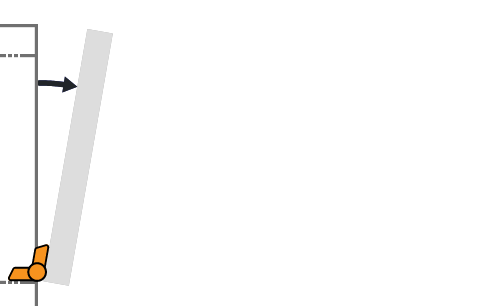

Angolo di apertura 10°
La forza che tende a far ruotare la porta è piccola

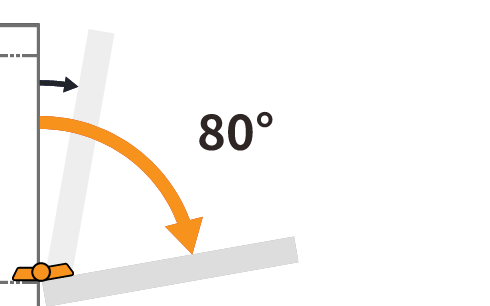

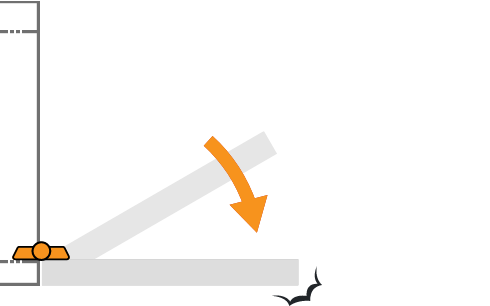

Angolo di apertura 80°
La forza che spinge la porta a ruotare è maggiore
Se si sceglie un fermaporta adatto al momento debole in questa situazione...
non sarebbe in grado di sopportare il momento forte quando l'angolo di apertura aumenta e la porta si aprirebbe con un colpo secco.
In altre parole, scegliendo un fermaporta adatto al momento massimo all'interno dell'angolo di apertura, la porta si aprirà lentamente anche se la si lascia andare a qualsiasi angolo di apertura.

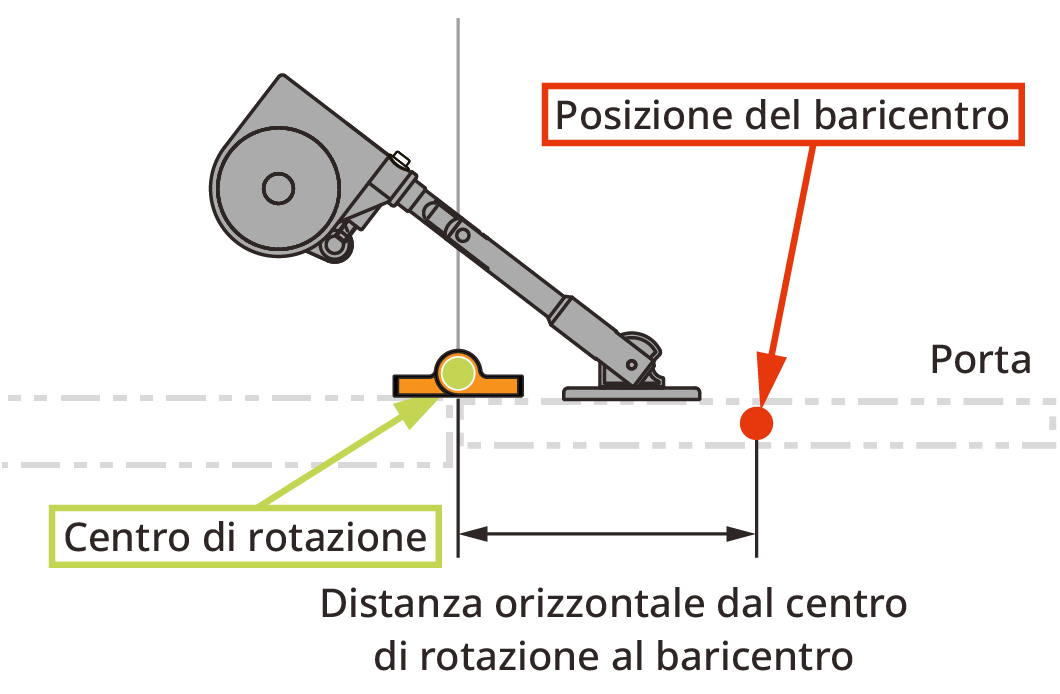

La formula per calcolare il momento massimo è la seguente.
di rotazione alla posizione del baricentro
Posizione del baricentro della porta
La posizione del baricentro può essere calcolata dividendo la lunghezza della porta per 2, se si tratta di un pannello unico di materiale omogeneo.
Prodotti con forza ammortizzante regolabile
Alcuni prodotti, come la serie Soft Down Stay NSDX e il modello CSD-10-TV, consentono di regolare la forza dell'ammortizzatore dopo l'installazione.
Staffe con forza ammortizzante regolabile
I calcoli del momento, solitamente complessi, possono essere risolti con il nostro strumento di selezione!
Basta inserire la distanza dal baricentro e il peso del coperchio per selezionare è possibile selezionare il prodotto adatto con il strumento di selezione MDT.
