Considerazioni e calcoli per l'utilizzo di cerniere a coppia sul monitor

Come si fa ad operare il monitor con Free-stop?

Quando si desidera che il monitor si arresti liberamente, il tipo di cerniera a coppia disponibile varia a seconda della massa, dell'angolo di regolazione e di altri fattori.
In questa pagina è possibile determinare l'idoneità del prodotto semplicemente inserendo i valori relativi al monitor e alla cerniera.

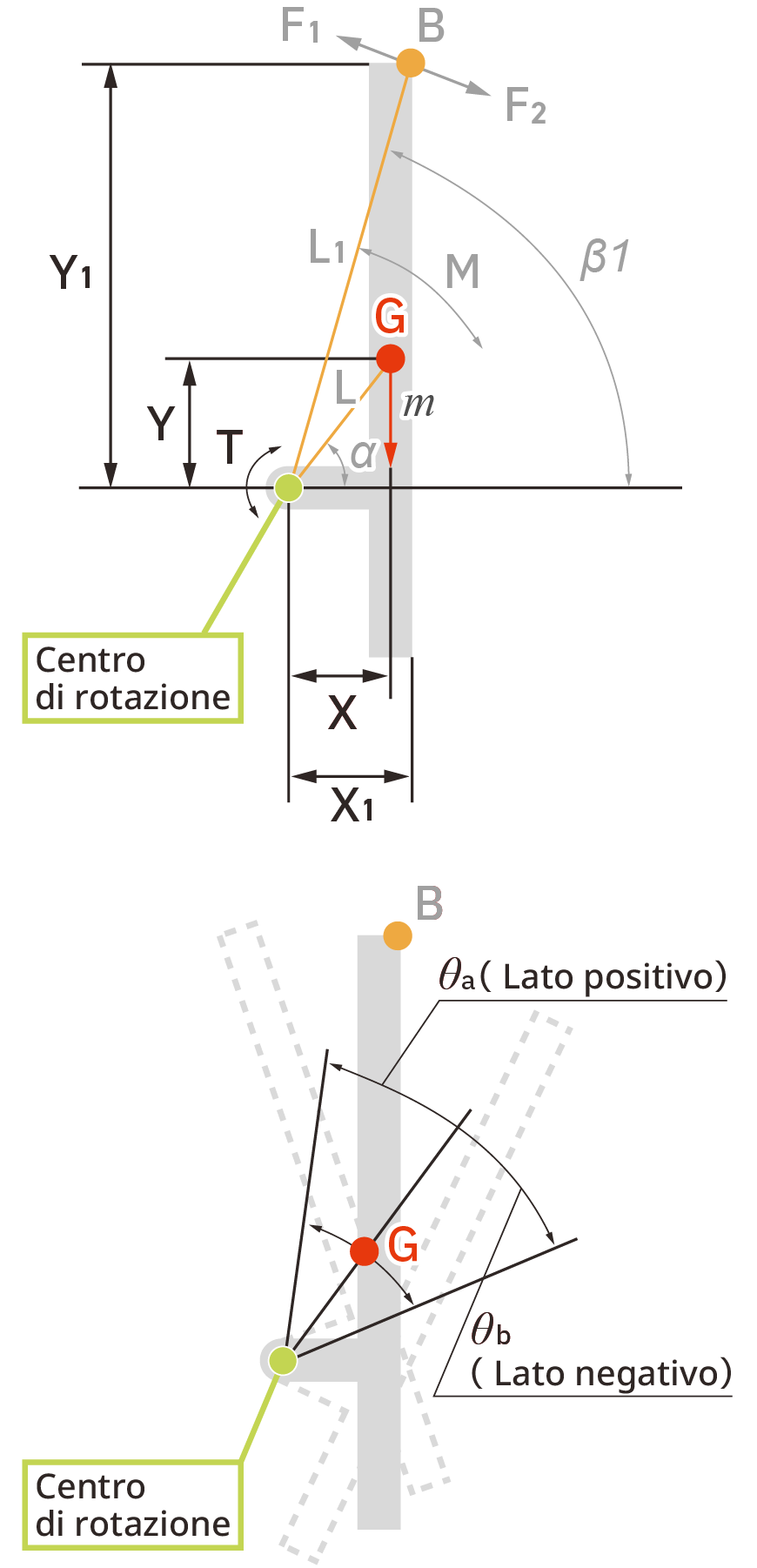

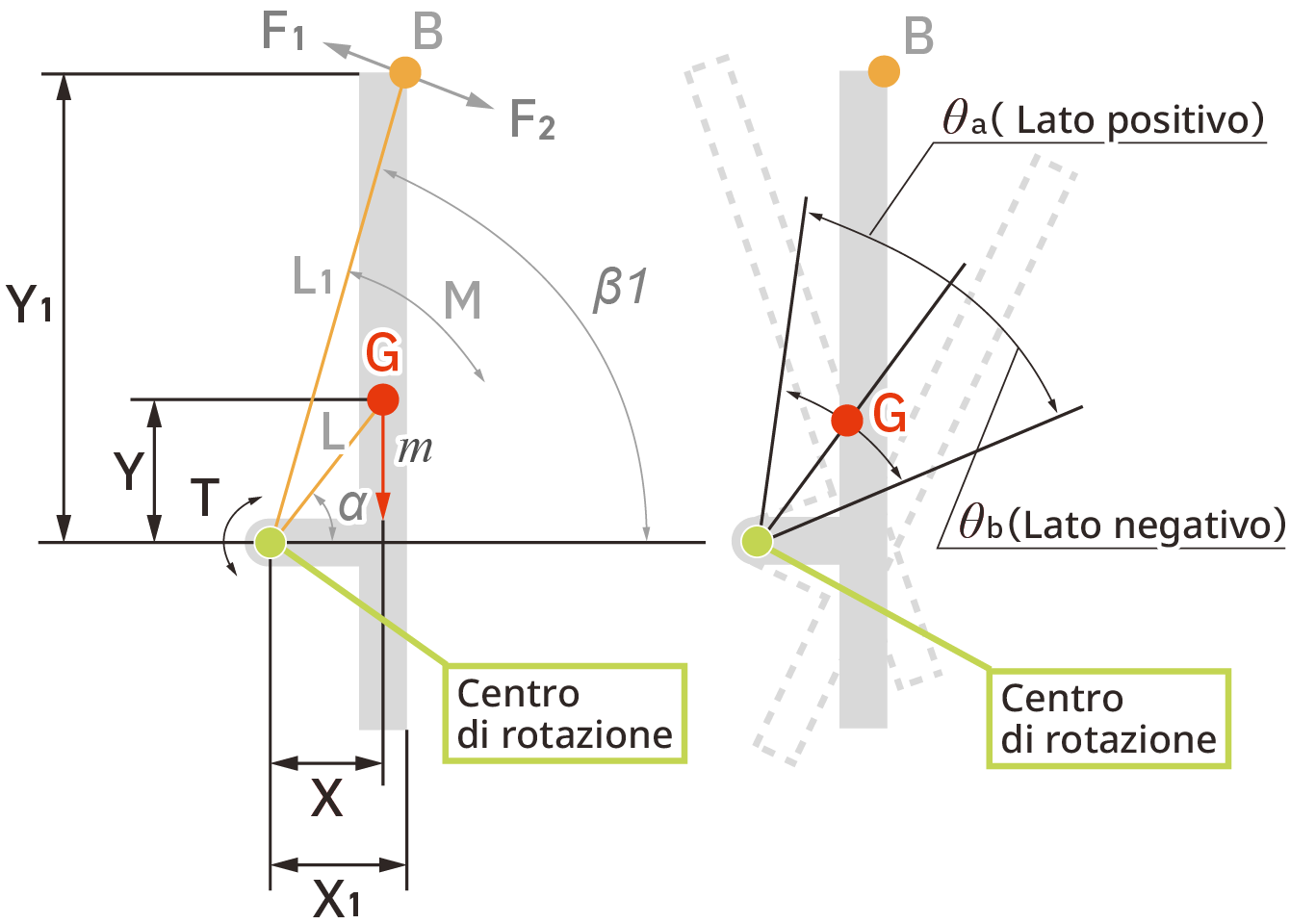

Inserimento delle misure del monitor

Inserimento delle misure del monitor

Massa del
monitor
m

Distanza orizzontale dal centro di rotazione
al baricentro G^* del monitor

Distanza
orizzontale
X

Distanza
verticale
Y

* Se il baricentro non è noto, fare riferimento a qui

Distanza L

Angolo a

Distanza fino alla punta del monitor

Distanza
orizzontale
X₁

Distanza
verticale
Y₁

* Si presume che l'angolazione del monitor venga regolata all'estremità.

Distanza L₁

Angolo β₁

Angolo di regolazione

θ_a
(fino a 40°)

θ_b
(-30°)

Momento massimo Mmax^*

N·m

Momento a 0° M

N·m

* È il momento massimo a tutti gli angoli, compreso il campo di regolazione. Calcolato con accelerazione di gravità g＝ 9.80665 m/S².

Momento θa Ma

N·m

Momento di θb Mb

N·m

Momento massimo Mj
(il valore maggiore tra Ma e Mb)
nell'intervallo di regolazione dell'angolo

N·m

Valore di coppia della cerniera a coppia utilizzata: T

N·m

Valore
negativo
della
tolleranza
di coppia^*

%

* Inserisci il range negativo (%) della cerniera a coppia prevista per l'uso. La maggior parte dei prodotti ha un range compreso tra 0− 20%.

Valore di coppia minimo Tmin

N·m

Risultato del calcolo: Valutazione

Forza operativa (a 0°)

N

Forza operativa (a 0°)

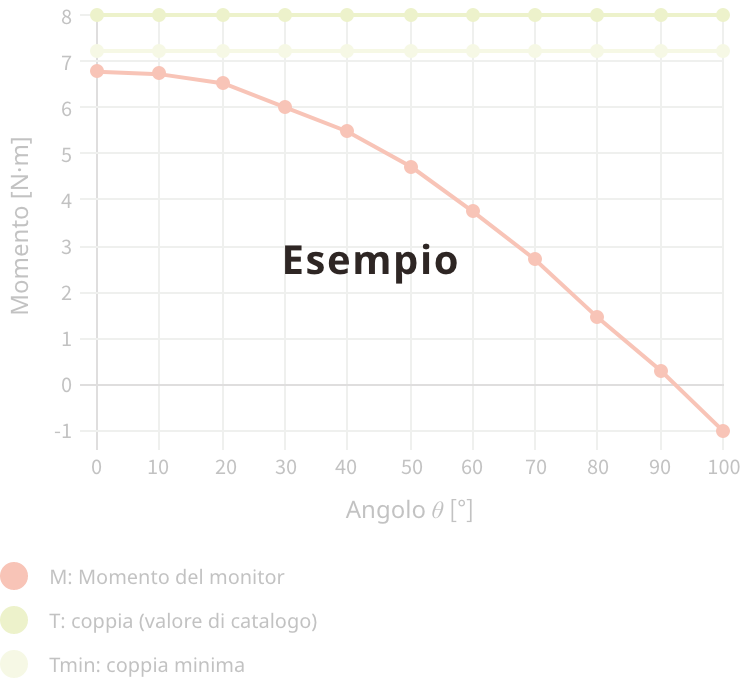

N; Momento del monitor Coppia necessaria

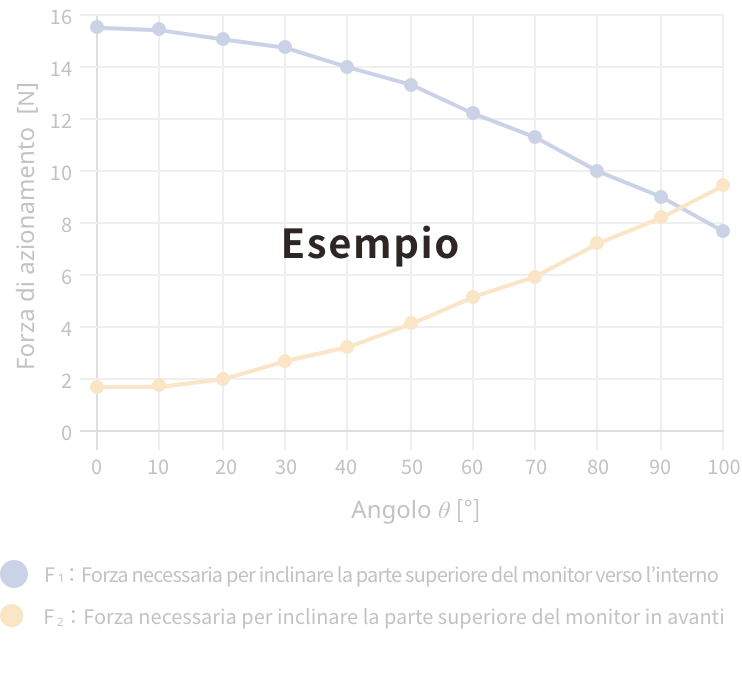

Forza di azionamento del monitor

* Questi risultati sono puramente teorici e hanno valore puramente indicativo. Verificare sempre con l'apparecchio reale o con un apparecchio di prova.
