Nozioni di base sulle cerniere e sui supporti con assistenza elettrica
Vi presentiamo le nozioni di base sul funzionamento, i tipi e l'utilizzo delle cerniere e dei supporti con assistenza elettrica.
Per la selezione effettiva dei prodotti,
provate i nostri strumenti di selezione per cerniere e staffe di assistenza motorizzata.
Che cos'è l'assistenza elettrica?
Che cos'è l'assistenza elettrica?
L'assistenza elettrica è una funzione che consente di aprire con facilità porte e coperchi pesanti.
Consente di aprire facilmente con una sola mano anche i coperchi di apparecchiature di grandi dimensioni, riducendo lo sforzo fisico. Talvolta viene chiamata anche "assistenza al sollevamento".
I prodotti che consentono di realizzare l'assistenza meccanica sono di due tipi: cerniere e staffe.

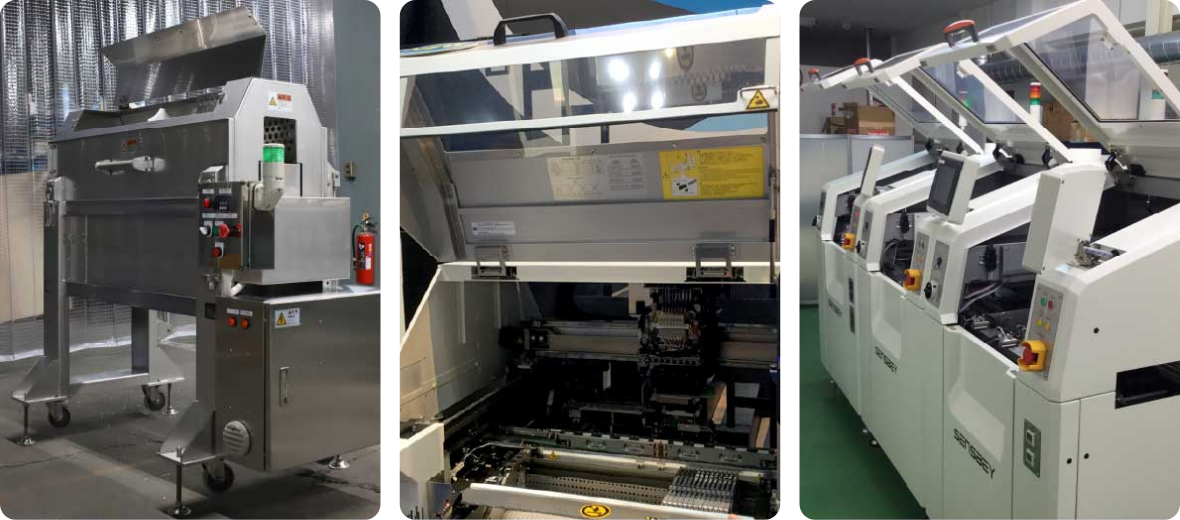

Sono utilizzati per i coperchi superiori e le coperture superiori di macchine per alimenti, dispositivi di saldatura, chip mounters e altro.
Sono inoltre ideali per coperchi di grandi dimensioni che vengono aperti e chiusi frequentemente, come ad esempio apparecchiature di analisi di grandi dimensioni.
Perché si aprono "con un soffio"? Struttura delle cerniere e dei supporti Power Assist
Le cerniere e i supporti con assistenza motorizzata sfruttano la forza di reazione delle molle per sollevare con facilità oggetti pesanti.
Come illustrato nella figura, utilizzando i due tipi di molle in base all'applicazione, si ottiene una sensazione di estrema leggerezza.

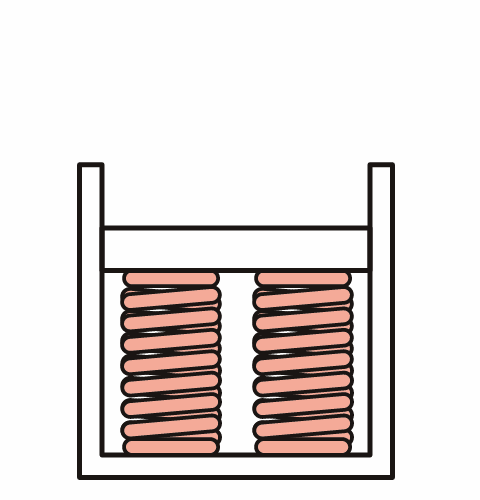

Molla a compressione
Quando la molla compressa ritorna alla sua posizione originale, si genera una forza contraria.

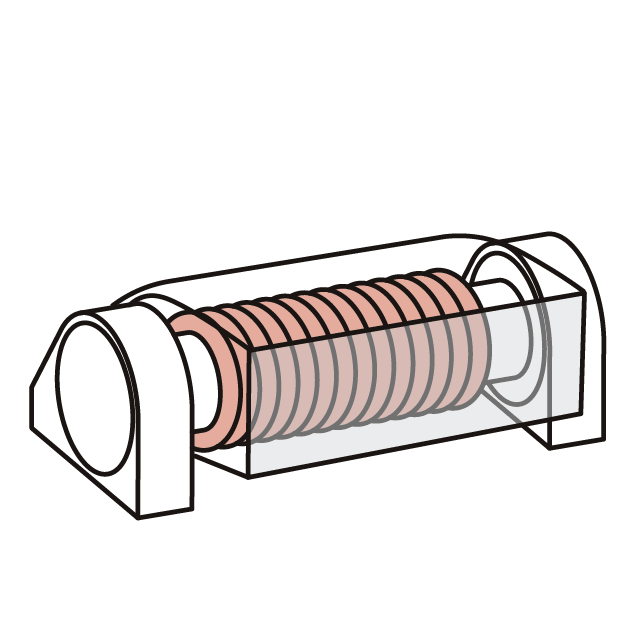

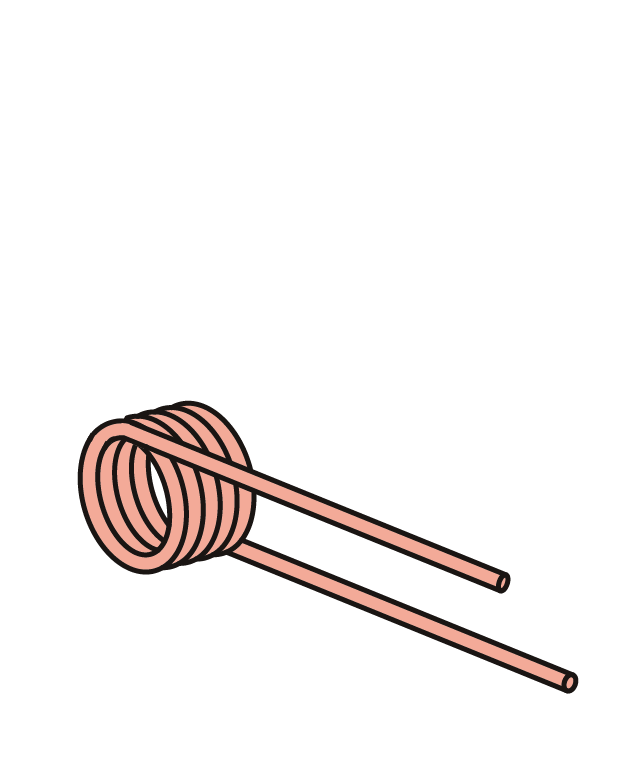

Molla a torsione
Quando la molla avvolta cerca di tornare alla sua posizione originale, si genera una forza contraria.
Tipi di prodotti con assistenza motorizzata
Tipi di cerniere con assistenza motorizzata

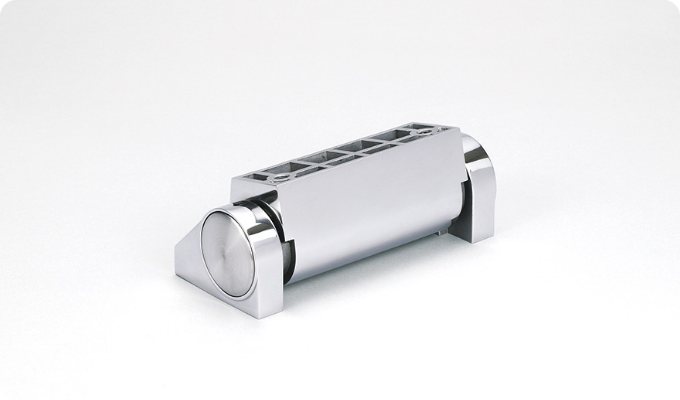

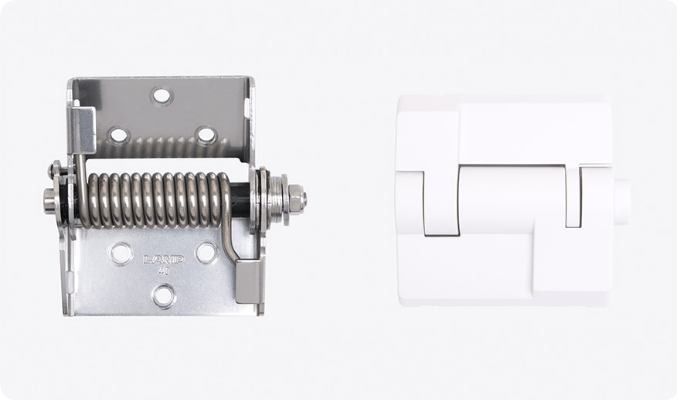

Serie HG-PA
Cerniere con assistenza motorizzata standard.
Grazie alla funzione di assistenza, anche i coperchi pesanti possono essere aperti con facilità e chiusi lentamente grazie alla funzione di chiusura ammortizzata.
È disponibile in vari metodi di installazione, tra cui "installazione esterna" e "installazione posteriore" sul lato esterno del coperchio e "installazione interna" sul lato interno del coperchio, che consente di mantenere un aspetto pulito dell'apparecchio. È compatibile con coperchi di varie forme, come coperchi a L e coperchi a scatola, e si distingue per l'ampia gamma di prodotti disponibili.
Cerniera con coppia assistita
Si tratta di una cerniera con funzione di assistenza alla chiusura che consente di bloccare il coperchio in qualsiasi posizione.
Grazie alla funzione di assistenza alla chiusura, il coperchio può essere azionato con maggiore facilità rispetto alle cerniere tradizionali.
Cerniera assistita in acciaio inossidabile HG-JH210
Cerniera con assistenza in acciaio inossidabile.
La chiusura è rallentata grazie alla funzione soft close.
Tipi di cerniere con assistenza

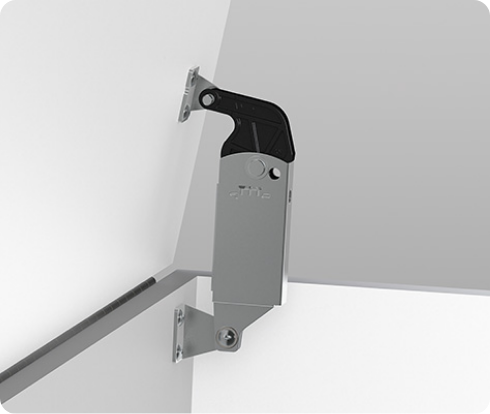

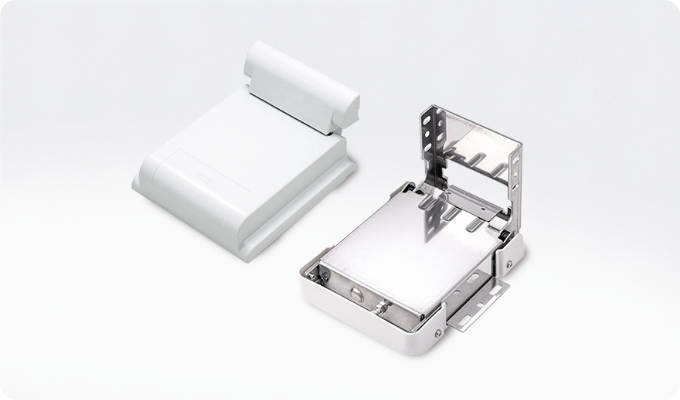

Serie S-AT
Montaggio su pannello laterale
Montaggio su pannello posteriore

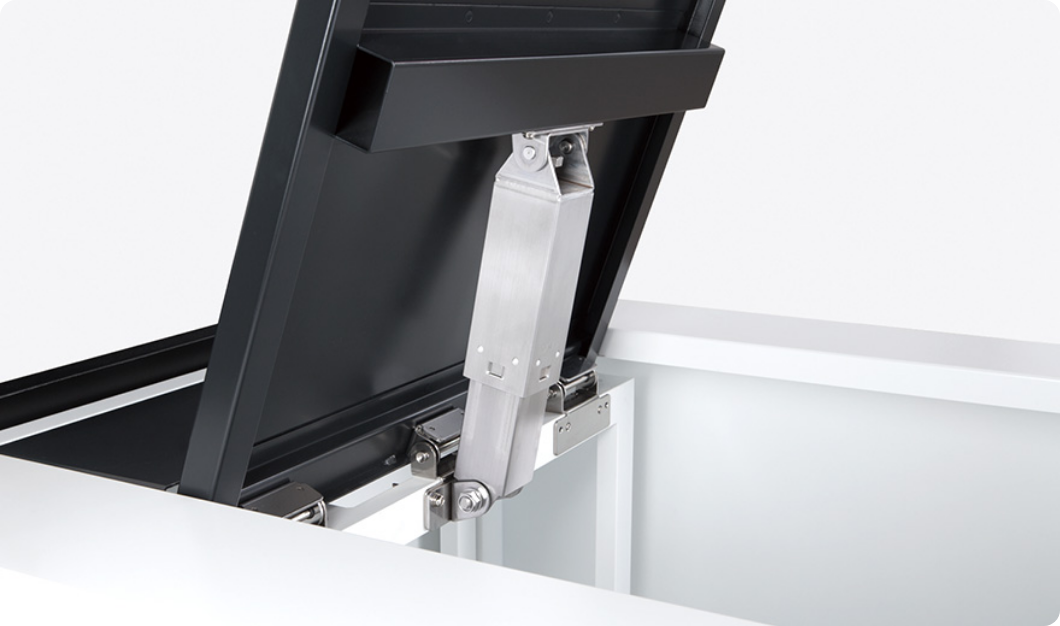

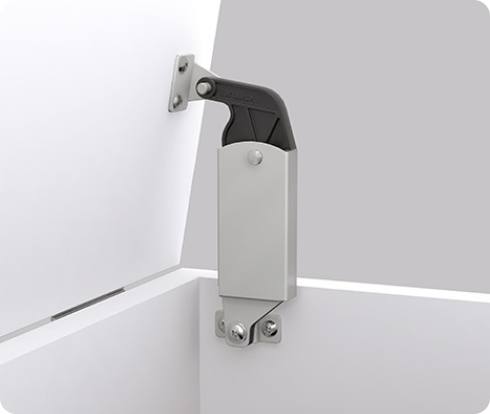

È una cerniera standard con assistenza elettrica.
Grazie alla funzione di assistenza, anche i coperchi pesanti possono essere aperti con facilità. Alcuni prodotti, se abbinati all'unità ammortizzatrice opzionale, consentono una chiusura graduale.
È possibile scegliere tra il montaggio su pannello laterale, che fissa il supporto al pannello laterale interno del telaio, e il montaggio su pannello posteriore, che fissa il supporto al pannello posteriore interno del telaio.
È disponibile un'ampia gamma di prodotti che si adattano a coperchi di varie forme, come quelli a L o a scatola.
Sono disponibili anche prodotti con fori di blocco per impedire la chiusura accidentale del coperchio superiore durante il lavoro.
S-ATH
Stazione di assistenza per carichi molto pesanti.
Grazie alla funzione di assistenza, anche i coperchi pesanti possono essere aperti con facilità. La coppia può essere regolata con precisione ruotando il bullone di regolazione.
* Anche la funzione di "assistenza al sollevamento" di alcuni supporti ammortizzatori consente di sollevare facilmente porte e coperchi.
Vantaggi delle cerniere e dei supporti con assistenza elettrica
Anche le molle a gas consentono di aprire con facilità porte e coperchi pesanti, ma la loro struttura è molto diversa da quella delle cerniere e dei supporti con assistenza elettrica.
Le molle a gas non sono "molle" vere e proprie, ma si espandono e si contraggono grazie alla pressione del gas e dell'olio.
Sebbene le molle a gas siano compatte e in grado di esercitare una forza notevole, hanno lo svantaggio di perdere gas nel tempo. D'altra parte, le cerniere e i supporti assistiti utilizzano la forza di reazione delle molle, quindi non c'è il rischio di fuoriuscita del gas e possono essere utilizzati in modo sicuro per lungo tempo.
Selezione dei prodotti di assistenza motorizzata
I prodotti di assistenza alla potenza hanno una forza (coppia) che cerca di sollevare il coperchio superiore grazie alla forza di reazione delle molle.
Per la selezione è importante che il rapporto tra la coppia del prodotto di assistenza alla potenza e il momento del coperchio superiore sia adeguato.
Cosa si intende per momento del coperchio superiore
Il momento del coperchio superiore è la forza che tende a far ruotare un oggetto attorno a un determinato punto.

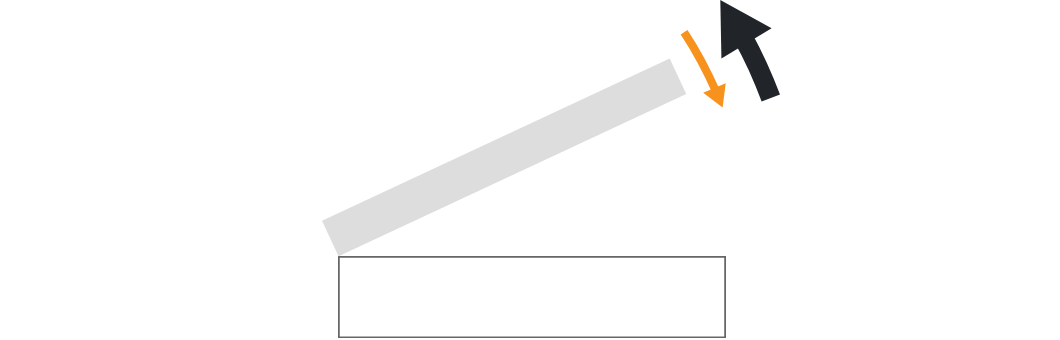

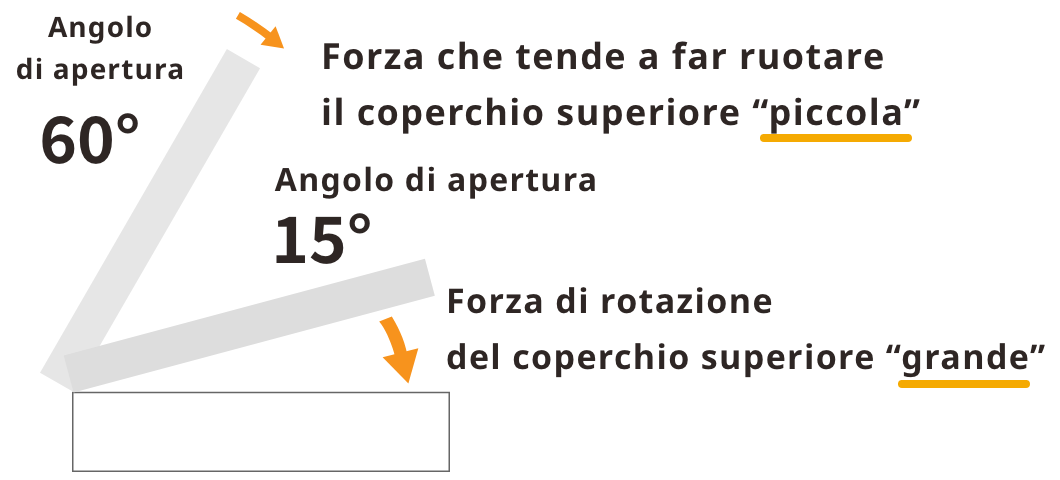

Il momento varia a seconda dell'angolo di apertura del coperchio superiore, come illustrato nella figura. Più il coperchio superiore è vicino alla posizione orizzontale rispetto al suolo, maggiore è la forza che tende a ruotarlo, mentre più è vicino alla posizione verticale, minore è la forza che tende a ruotarlo.

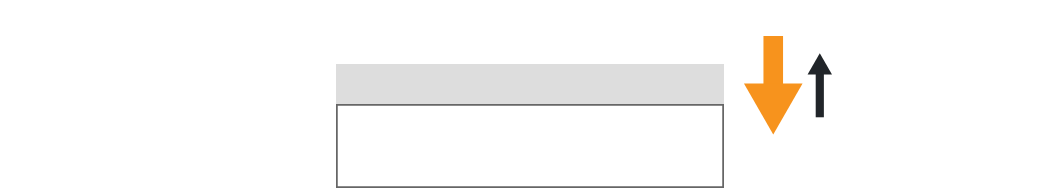

- Angolo di apertura 60°: la forza che tende a ruotare il coperchio superiore è piccola
- Angolo di apertura 15°: la forza che tende a ruotare il coperchio superiore è grande
Per aprire facilmente il coperchio superiore, è consigliabile che il "momento del coperchio superiore = forza che tende a ruotare il coperchio superiore" sia inferiore al "valore di coppia del prodotto = forza che tende a sollevare il coperchio superiore".
Se la coppia del prodotto di assistenza (la forza che tende a sollevare il coperchio superiore) è maggiore della forza che tende a ruotare il coperchio superiore, è possibile aprirlo facilmente.
D'altra parte, se la forza che tende a sollevare il coperchio è maggiore anche quando l'angolo di apertura è pari a 0°, il coperchio superiore non si chiude completamente, pertanto è necessario che l'angolo di apertura sia pari a 0° circa e che il momento del coperchio superiore (la forza che tende a ruotare il coperchio) sia maggiore del valore di coppia del prodotto (la forza che tende a sollevare il coperchio).
Se la forza che tende a far ruotare il coperchio superiore è maggiore del valore di coppia del prodotto di assistenza (forza che tende a sollevare il coperchio superiore), il coperchio si chiude completamente.
La formula per calcolare il momento del coperchio superiore è la seguente.
portello

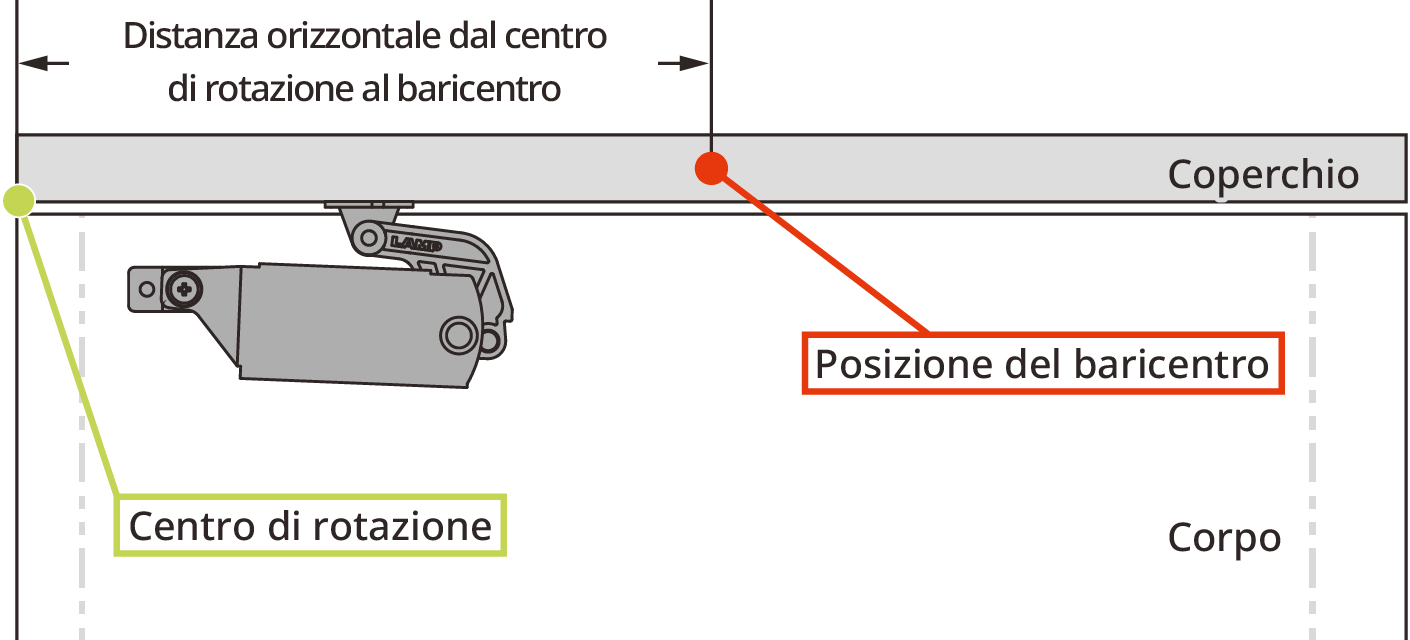

dal centro di rotazione alla posizione del baricentro
I calcoli complessi dei momenti possono essere risolti con il nostro strumento di selezione!
È possibile simulare anche la forza di azionamento!
Basta inserire la distanza dal baricentro e la massa del coperchio per selezionare
è possibile selezionare il prodotto adatto con il Strumento di selezione MDT.
