Nozioni di base sulle cerniere a coppia
Vi presentiamo le nozioni di base sui meccanismi,
i tipi e l'utilizzo delle cerniere a coppia.
Per la selezione dei prodotti reali, provate il nostro
strumento di selezione delle cerniere a coppia.
Cosa sono le cerniere frizionate?
Cosa sono le cerniere frizionate?

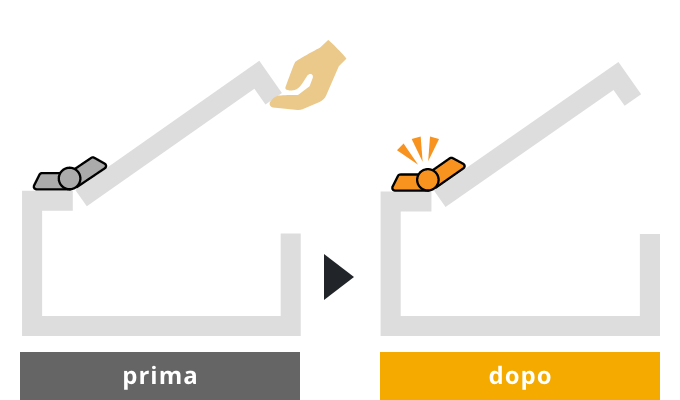

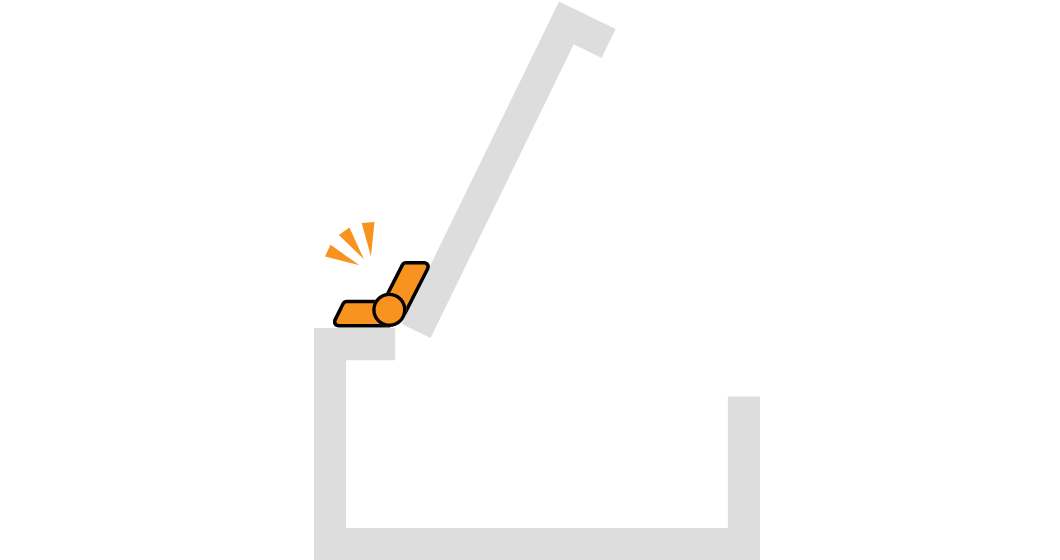

Le cerniere a coppia sono cerniere (cerniere a farfalla) che bloccano porte, coperchi e coperture in qualsiasi posizione e angolazione durante l'apertura e la chiusura. Sono anche chiamate "cerniere a fermo libero", "cerniere a coppia" o "cerniere a frizione". La funzione di blocco in qualsiasi posizione è chiamata "funzione di fermo libero".
L'uso delle cerniere a coppia consente di migliorare la praticità e il valore aggiunto di apparecchiature e impianti.
Perché si fermano perfettamente? - Struttura della cerniera a frizione

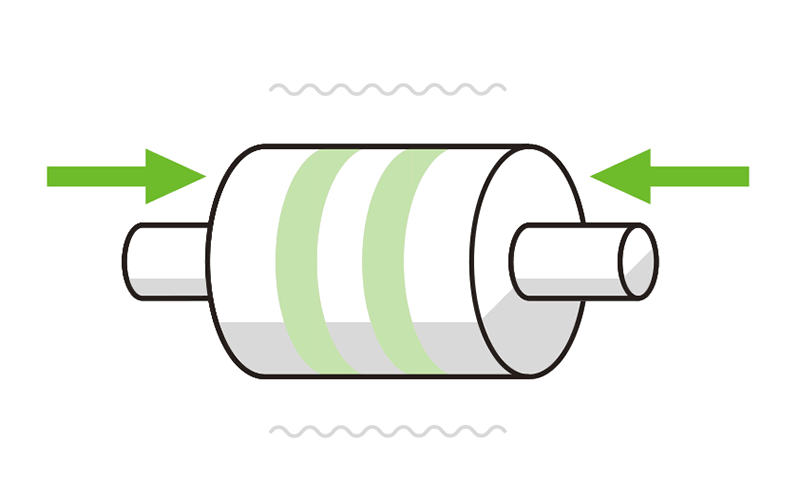

L'asse della cerniera a coppia è una struttura che sfrutta l'attrito. L'apertura e la chiusura di porte e coperchi (la forza di rotazione degli oggetti) generano attrito sull'asse, attivando la funzione di arresto libero.
Tipi di struttura delle cerniere frizionate

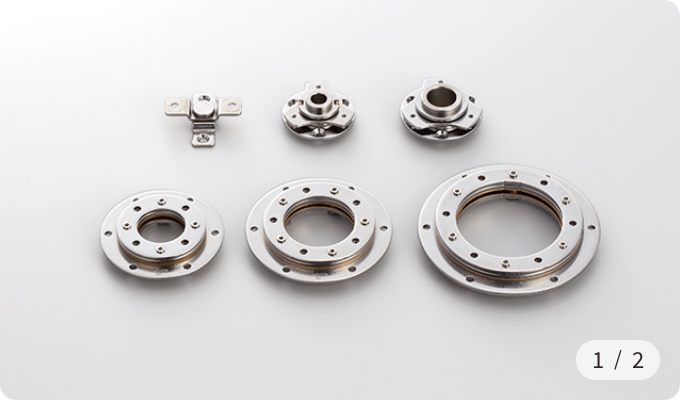

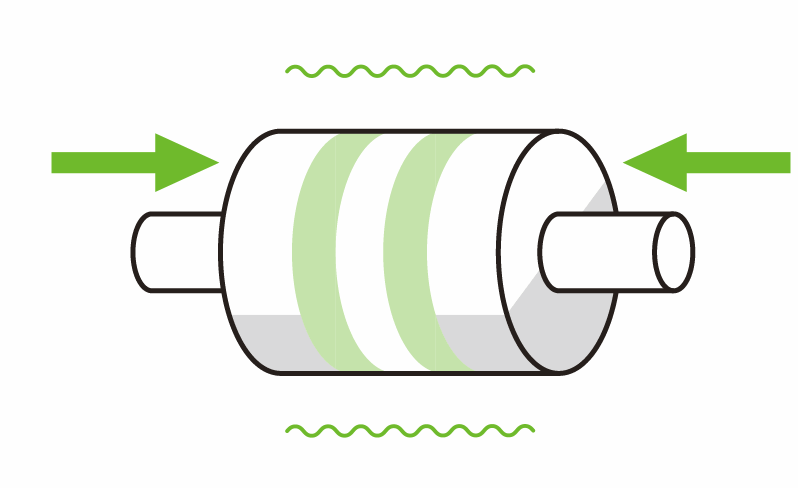

Struttura a disco
Quando il disco mobile viene ruotato con il disco fisso inserito tra di essi, si genera attrito.

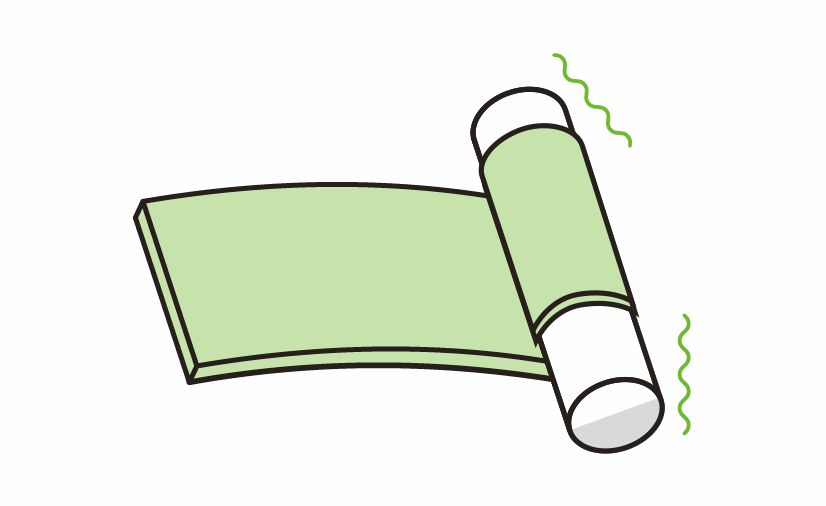

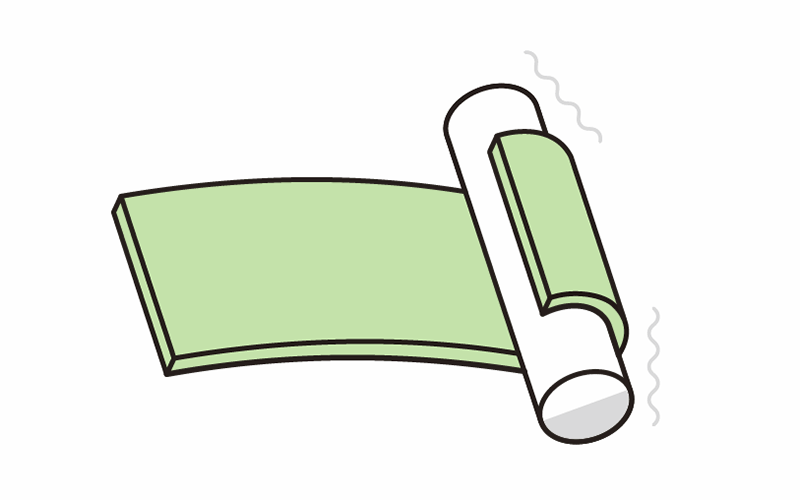

Struttura a molla
Quando si avvolge una molla a lama attorno all'asse e lo si fa ruotare, si genera attrito.

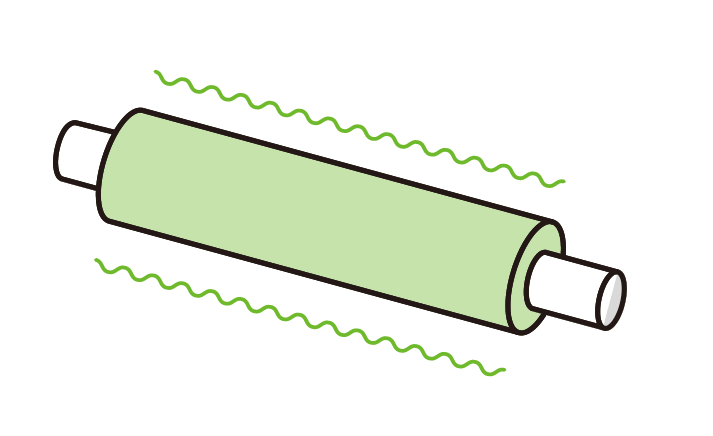

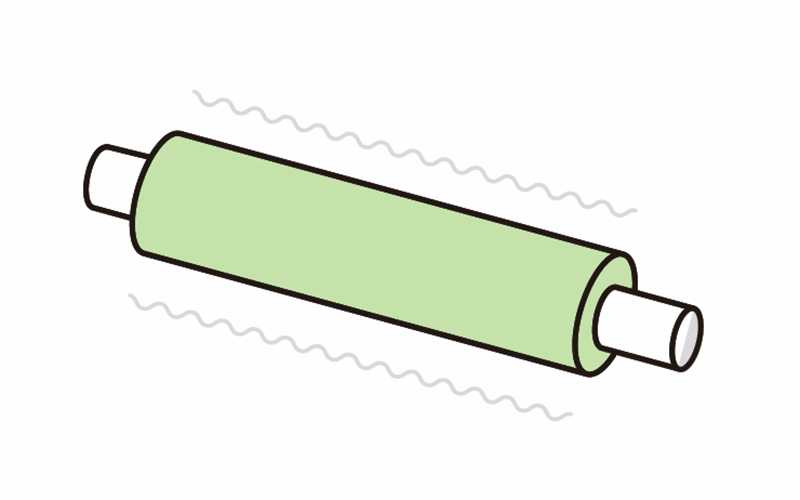

Struttura a tubo
Rotazione dell'albero inserito a pressione in un tubo di resina.
Vantaggi della scelta di una cerniera a coppia
Vantaggi01
Maggiore efficienza operativa

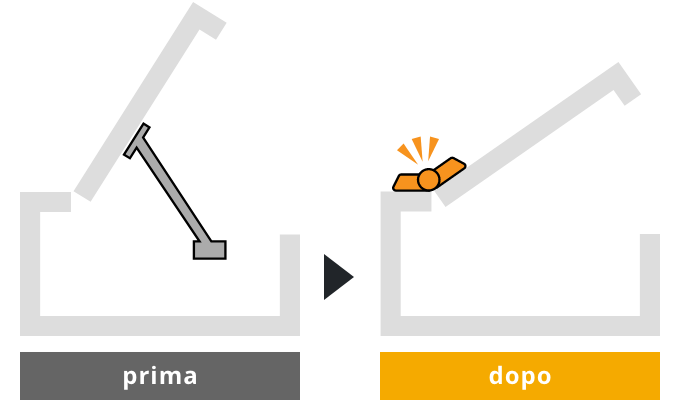

La porta si blocca grazie alla forza della cerniera, quindi non è necessario utilizzare un fermo.
Vantaggi02
Migliore design
Non essendo necessari i fermi, l'interno risulta più ordinato.
Vantaggi03
Maggiore sicurezza
Il coperchio non cade, garantendo la sicurezza.
Tipi di cerniere a frizione
Forma delle cerniere a frizione
Tocca l'immagine per cambiare immagine.

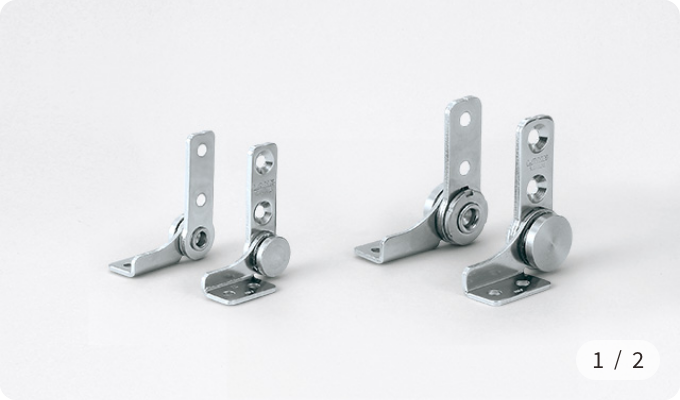

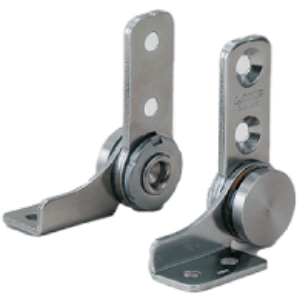

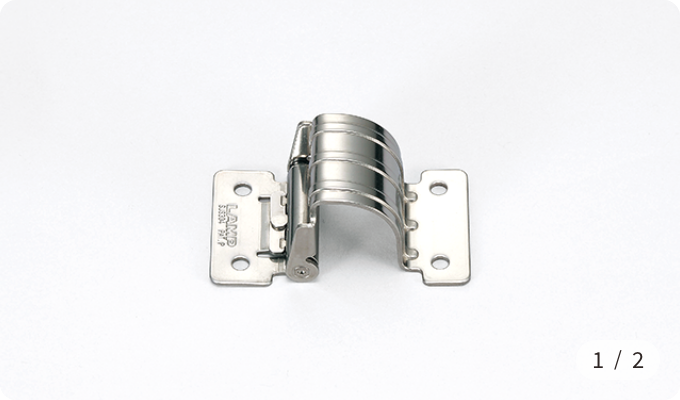

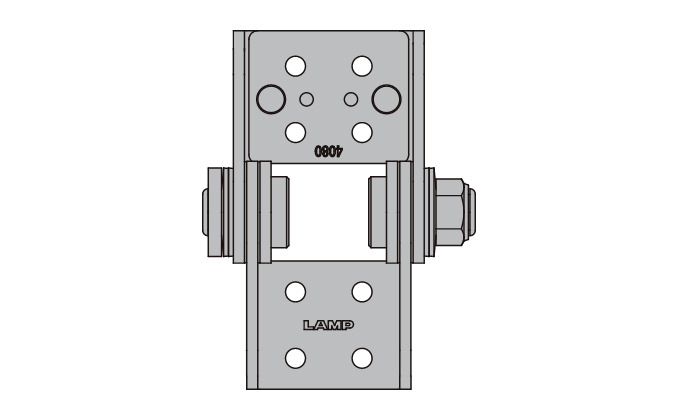

Cerniera piatta/cerniera a bandiera
La forma più standard.

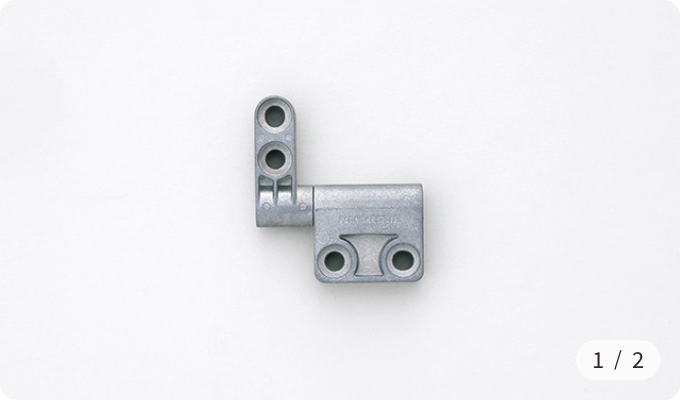

Varie cerniere
La forma del corpo della cerniera è speciale.
Inserisci tipo di cerniera
Si installa mediante stampaggio o pressatura. Il corpo della cerniera non è visibile dall'esterno.
Girevole/multiasse
Si blocca liberamente in varie direzioni, come l'inclinazione e la rotazione.
Cerniera a scomparsa
La cerniera non è visibile dall'esterno, quindi non compromette il design dell'involucro.
Cerniere a coppia con funzioni aggiuntive
I cardini a coppia non solo consentono il bloccaggio in qualsiasi posizione, ma sono disponibili anche in molte versioni con "valore aggiunto".

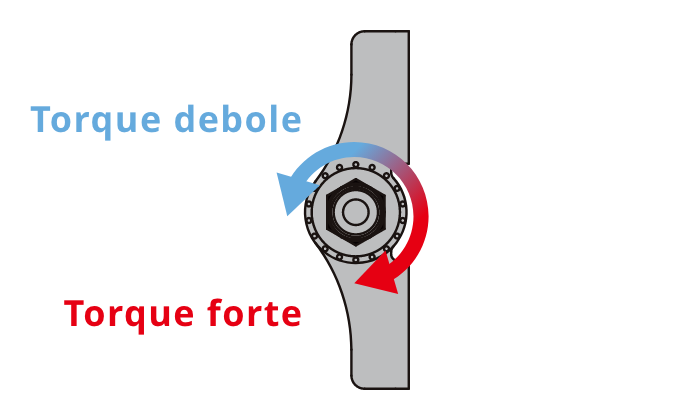

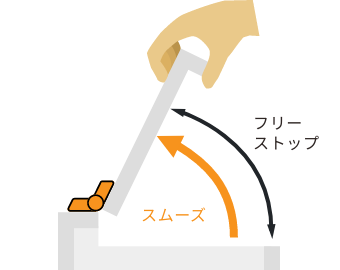

Cerniera a frizione unidirezionale

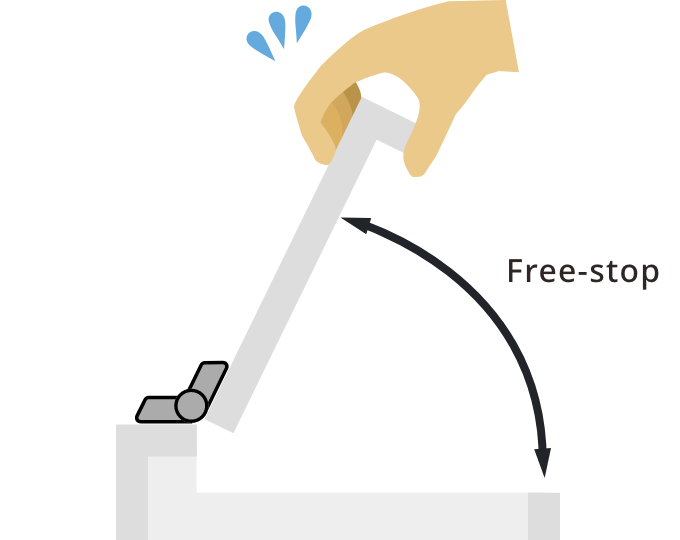

Il blocco libero funziona solo in una direzione.

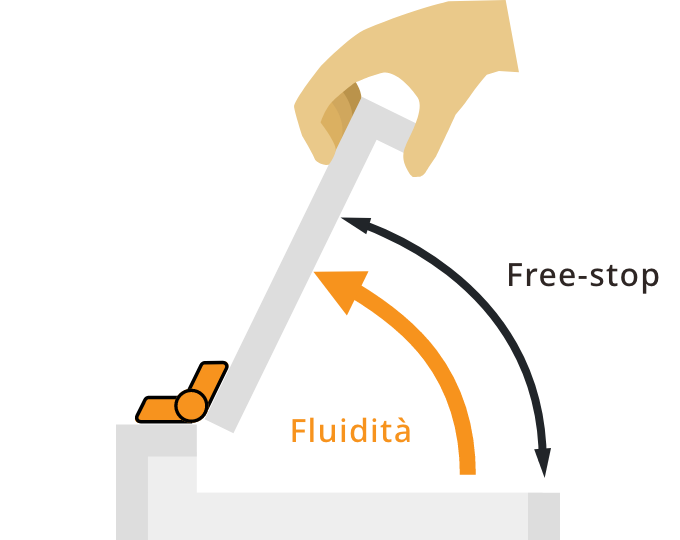

Nella direzione opposta non si genera coppia, quindi il movimento è fluido.
Non si genera coppia nella direzione di sollevamento
La frizione viene generata anche nella direzione di sollevamento
Cerniera con funzione di regolazione
della coppia

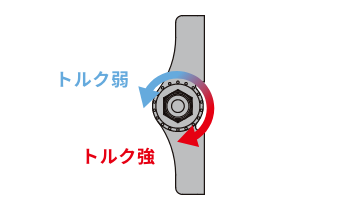

È possibile regolare l'intensità della coppia in base al peso della porta e alla sensazione di manovrabilità. In caso di variazioni della coppia, è possibile regolarla in modo uniforme, garantendo un'eccellente manutenzione.

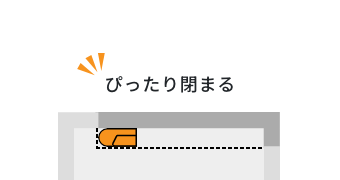

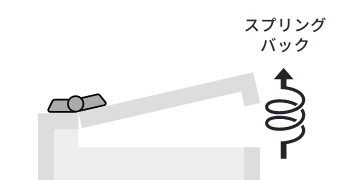

Cerniera con coppia di arresto

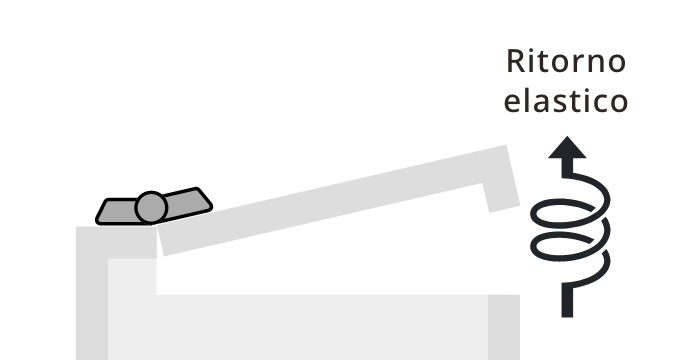

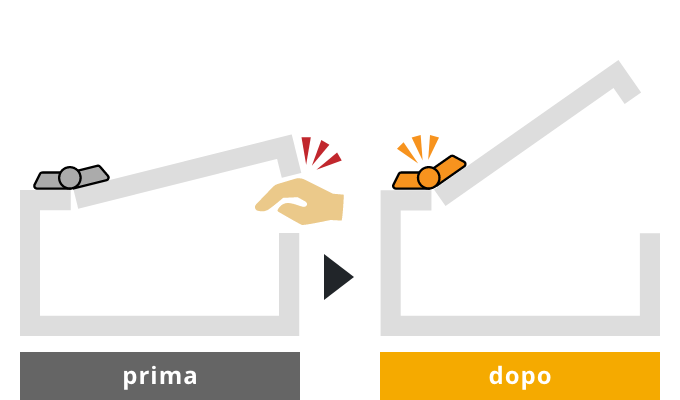

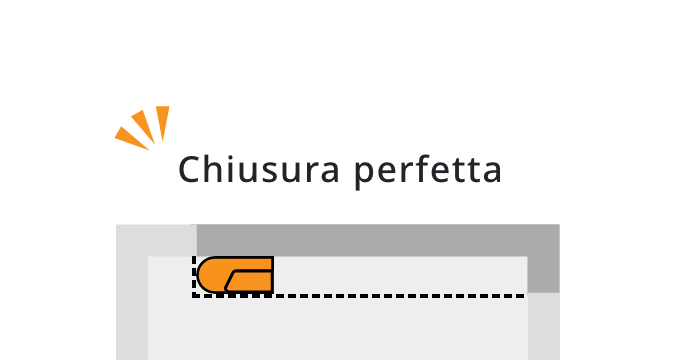

Rilascia la coppia al momento della chiusura, evitando il fenomeno di rimbalzo (ritorno elastico) che impedisce alla porta o al coperchio di chiudersi completamente. Non sono necessari componenti per trattenere la porta, rendendo l'interno più ordinato.

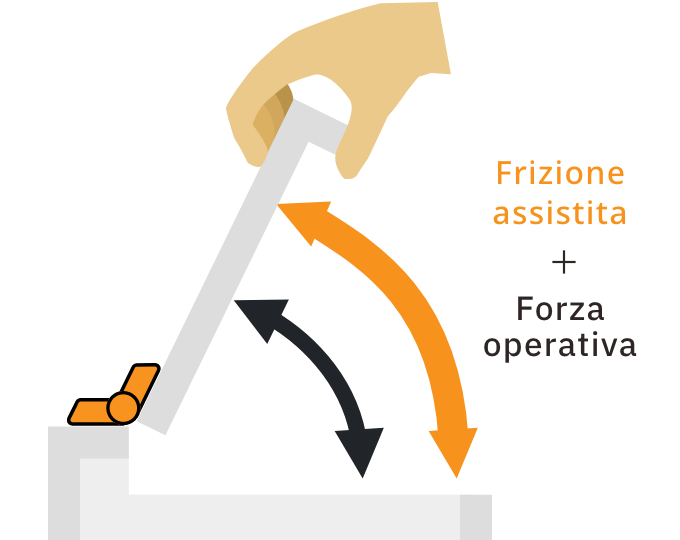

Cerniera frizionata assistita

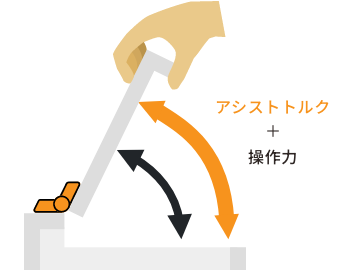

Quando si sollevano coperchi o sportelli, la coppia assistita consente un funzionamento più leggero rispetto alle cerniere normali.
Facile da manovrare grazie alla coppia assistita

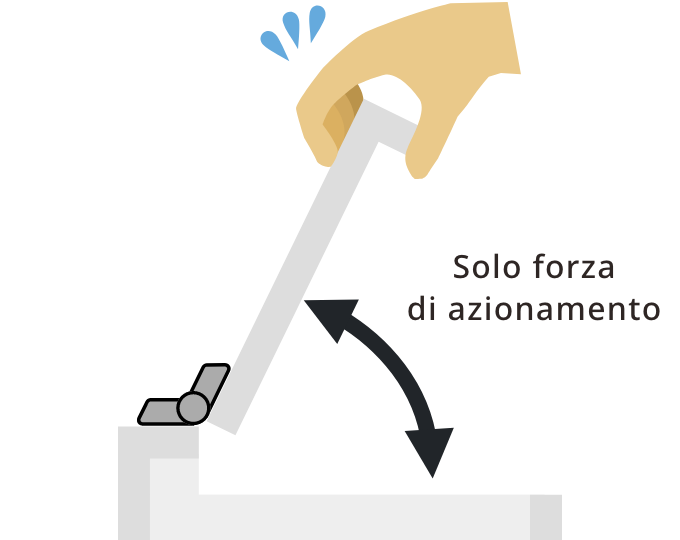

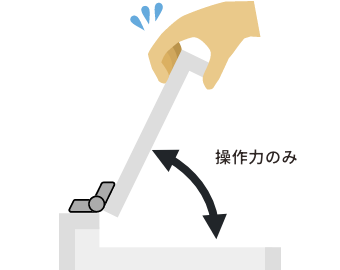

Azionabile solo con la forza delle mani
Esempi di utilizzo e casi di applicazione
Ideale per la regolazione dell'angolazione di coperture di macchinari, monitor e apparecchi di illuminazione.

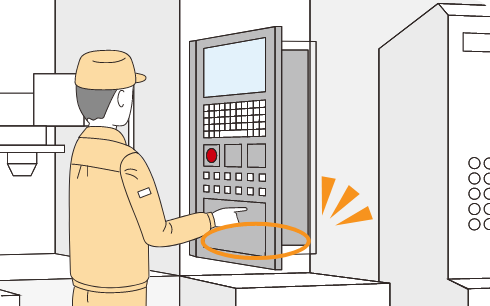

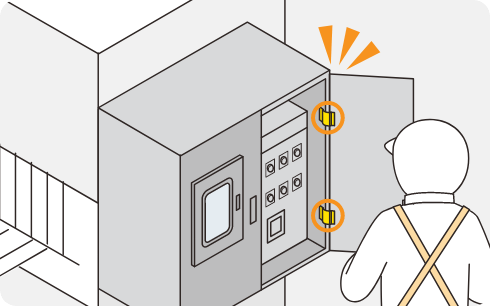

Utilizzato in vari settori, tra cui apparecchiature mediche, macchine utensili, veicoli e macchine per alimenti.
Apparecchiature mediche
Macchine utensili
Veicoli
Macchine alimentari
Selezione delle cerniere a coppia
Scegliete un torcente adeguato al peso della porta.
La forza della coppia varia a seconda del prodotto.
0.45 N·m
4.0 N·m
Momento della porta
Che cos'è il momento?
È l'azione di una forza che tende a far ruotare un punto attorno a un centro.
Cosa è il momento della porta?

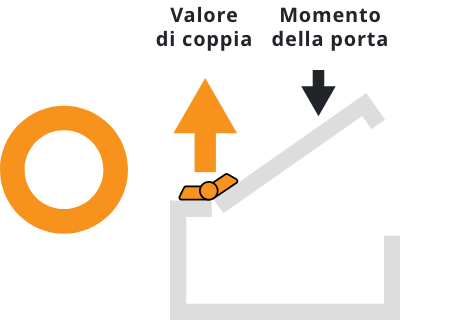

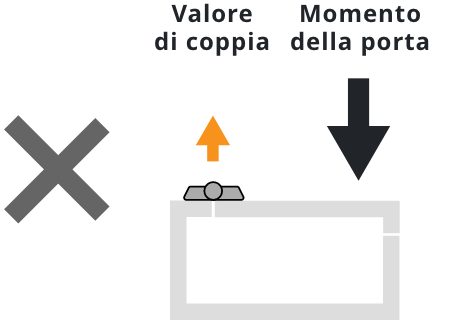

È la forza che la porta esercita per ruotare il cardine. Se il valore di coppia del cardine non è superiore al momento della porta, la porta non si blocca.
Non si blocca
Valore di coppia della cerniera a coppia
Momento della porta

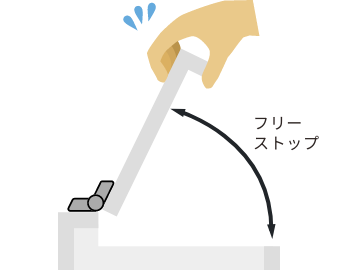

Free-stop
Valore di coppia della cerniera a coppia
Momento della porta
Tolleranza della cerniera a coppia
Nella fase di selezione, è necessario tenere conto anche della variazione dei valori (tolleranza) della cerniera a coppia.
Ad esempio, se una cerniera a coppia ha un valore di coppia di 3 N·m con una tolleranza del ±20%, il valore minimo della coppia sarà pari a 3 N·m - 20% = 2.4 N·m. Se il momento della porta è pari a 2.5 N·m, in caso di oscillazione verso il basso la porta potrebbe non arrestarsi liberamente.
Per informazioni dettagliate sul calcolo del momento della porta, consultare "Nozioni di base: concetto di baricentro e coppia".
I calcoli complessi del momento possono essere risolti con
il nostro strumento di selezione!
È possibile simulare anche la forza di azionamento! Basta inserire la distanza dal baricentro e
la massa del coperchio per selezionare è possibile selezionare il prodotto adatto con il Strumento di selezione MDT.
