이용 가이드

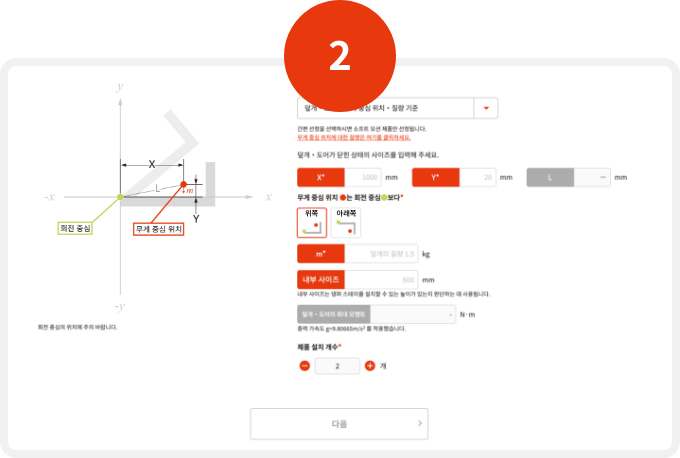

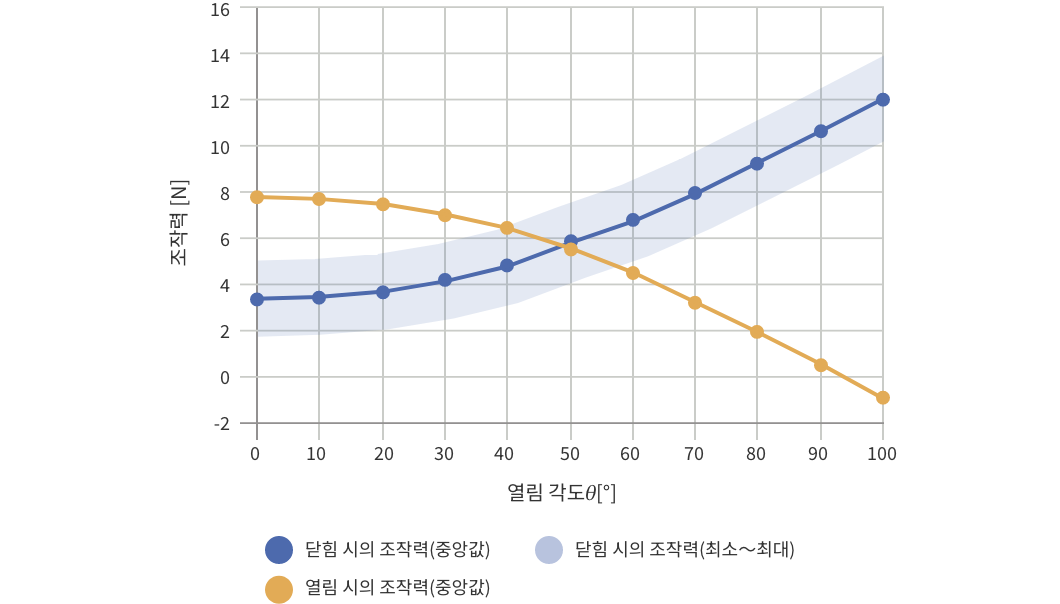

일반적인 토크 힌지・토크 스테이의 도어・덮개의 조작감

• 그래프의 중앙 값(카탈로그 값)을 실선으로, 상한치에서 하한치까지를 범위로 나타내고 있습니다.
• 무거운 덮개・도어는 원웨이 토크 힌지를 추천드립니다(「원웨이 토크 힌지의 덮개・도어의 조작」 참고).

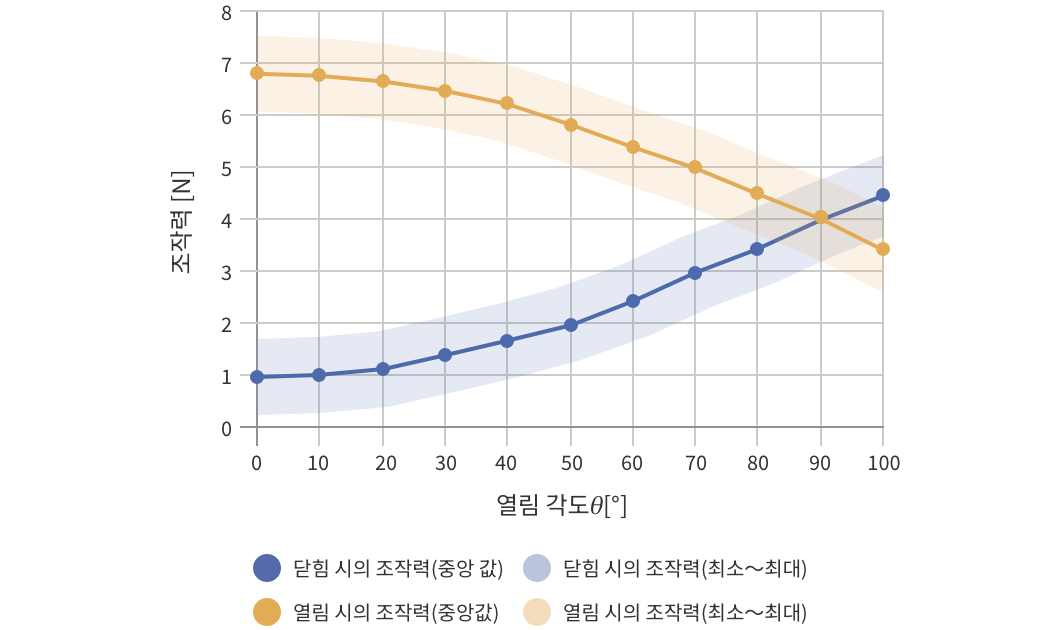

원웨이 토크 힌지의 덮개・도어의 조작력

• 원웨이 토크 힌지(한 방향 토크)는 들어올리는 방향에 토크가 발생하지 않아 단순히 덮개・도어를 들어 올리는 힘만 필요합니다.
• 일반적인 토크 힌지와 비교해 적은 힘으로 들어 올릴 수 있는 것이 그래프를 통해 알 수 있습니다.
• 무거운 덮개에는 토크 힌지가 아닌 파워 어시스트 제품을 검토 바랍니다.

HG-TQJD의 덮개・도어의 조작력

• HG-TQJD는 한 방향 토크(원웨이 토크)로 들어올리는 방향에 토크가 발생하지 않습니다. 단순히 덮개를 들어올리는 힘만 필요합니다.
• 일반적인 토크 힌지와 비교해 적은 힘으로 들어 올릴 수 있다는 것을 그래프틀 통해 알 수 있습니다.

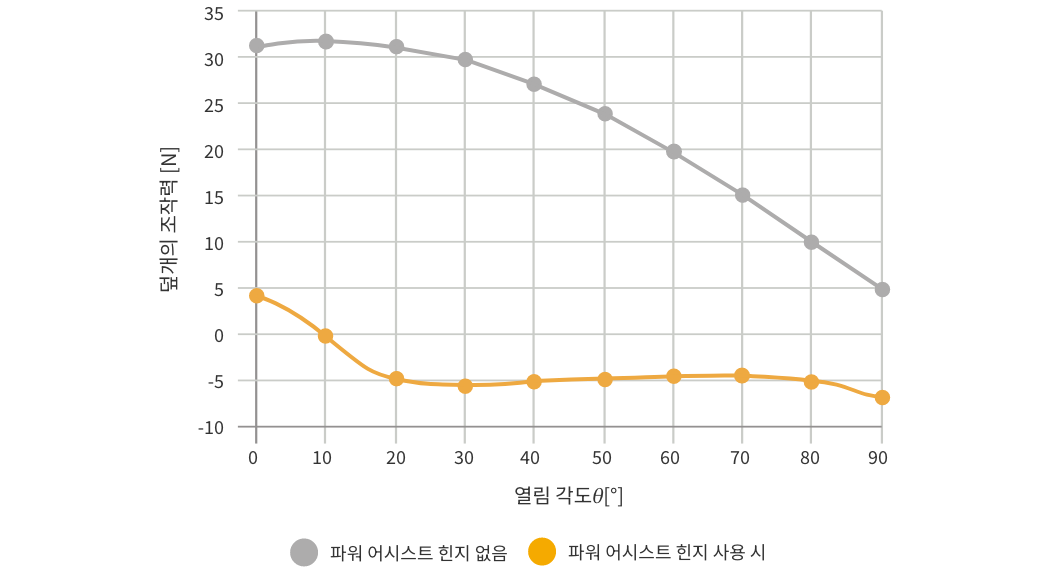

HG-PA 시리즈의 덮개・도어의 조작력

• 파워 어시스트 힌지를 사용하는 경우와 사용하지 않는 경우를 그래프로 확인 가능합니다.
• 조작력이 마이너스인 경우, 도어는 열림 방향에 힘이 걸려있습니다.(마이너스 값이 작으면 밸런스가 맞는 상태)

예시

본 그래프에는 약 15°부터 조작력이 마이너스가 되고 수치도 작아 좋은 상태로 여겨집니다.

파워 어시스트 힌지를 사용한 경우와 사용하지 않은 경우의 차이가 커 사용 효과가 큽니다.

0°의 조작력을 비교하면 약 27N의 차이가 있습니다.

• 파워 어시스트 힌지를 사용한 경우의 조작력 : 약 5N
• 파워 어시스트 힌지를 사용하지 않은 경우의 조작력 : 약 32N

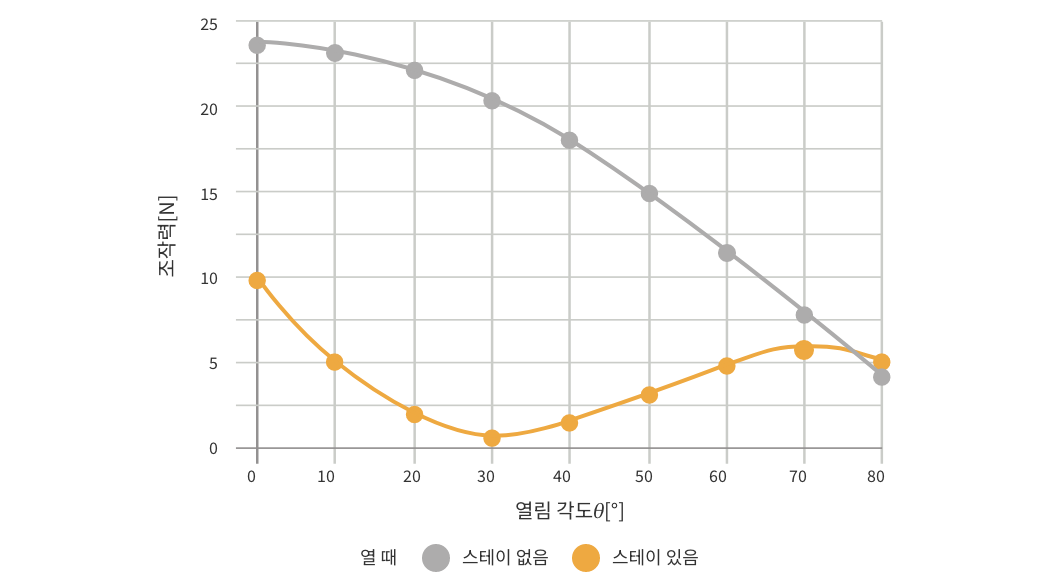

S-AT, S-ATH의 덮개・도어의 조작력

• S-AT스테이를 사용한 경우와 사용하지 않은 경우의 조작력을 그래프로 확인하실 수 있습니다.
• 이론 상 덮개의 조작력이 0에 가까울수록 조작감이 가벼워지며, 열 때는 마이너스가 되면 덮개가 자동적으로 열리게 됩니다.
• 힌지 등의 다른 부분에 저항력이 있는 경우 도어의 개방 여부는 적용되는 힘의 차이에 따라 결정됩니다.

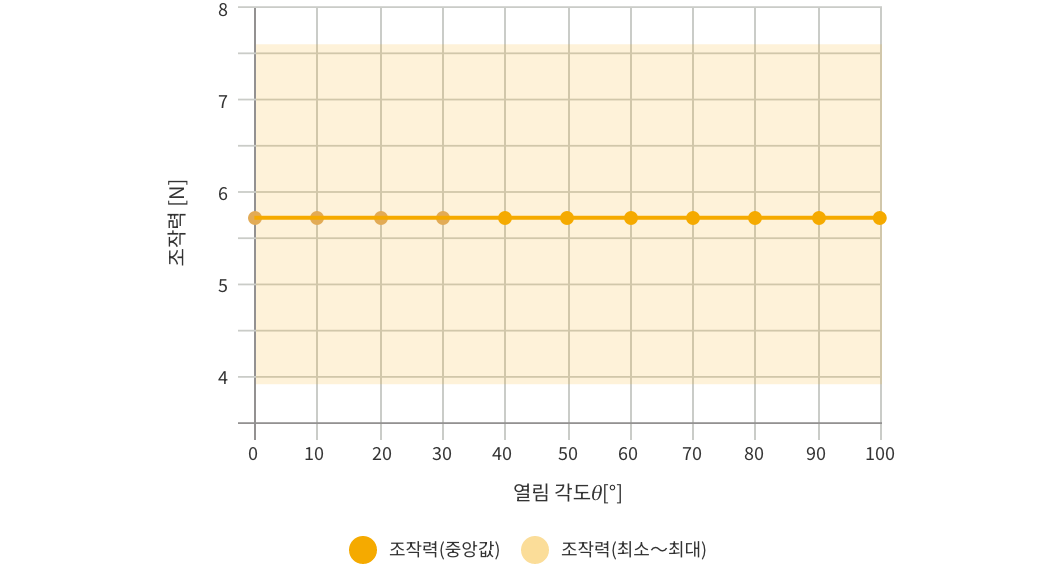

스위블 토크 힌지의 조작력

• 수평 열림(수평 방향으로 회전)의 경우 덮개・도어의 질량은 이론상 상관관계가 없으므로 열림 각도에 상관없이 조작력이 일정합니다.

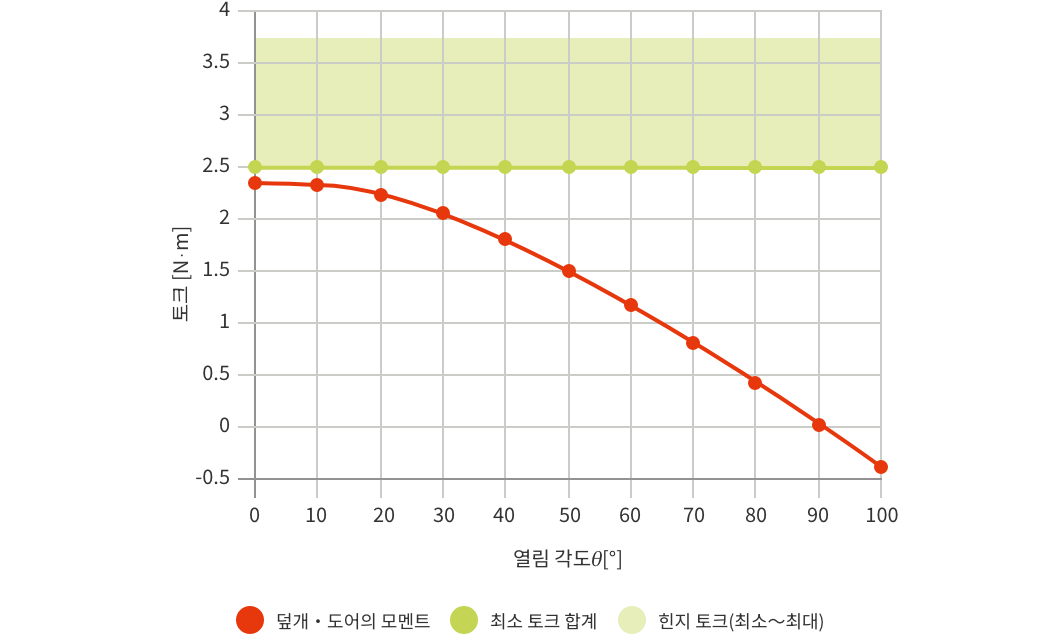

일반적인 토크 힌지・토크 스테이 덮개의 모멘트

• 덮개・도어의 모멘트에 따라 최소 토크 합계가 클수록 프리 스톱합니다.
• 토크치는 하한 값으로 표기했습니다.

예시

5N·m±20%의 제품이면 -20％의 4N·m를 실선으로 표기, +20％의 6N·m까지를 범위로 표시했습니다.

덮개・도어의 모멘트와 최소 토크 합계가 가까운 쪽이 조작감이 가벼우므로 가능한 가깝게 설정하는 것이 좋습니다.

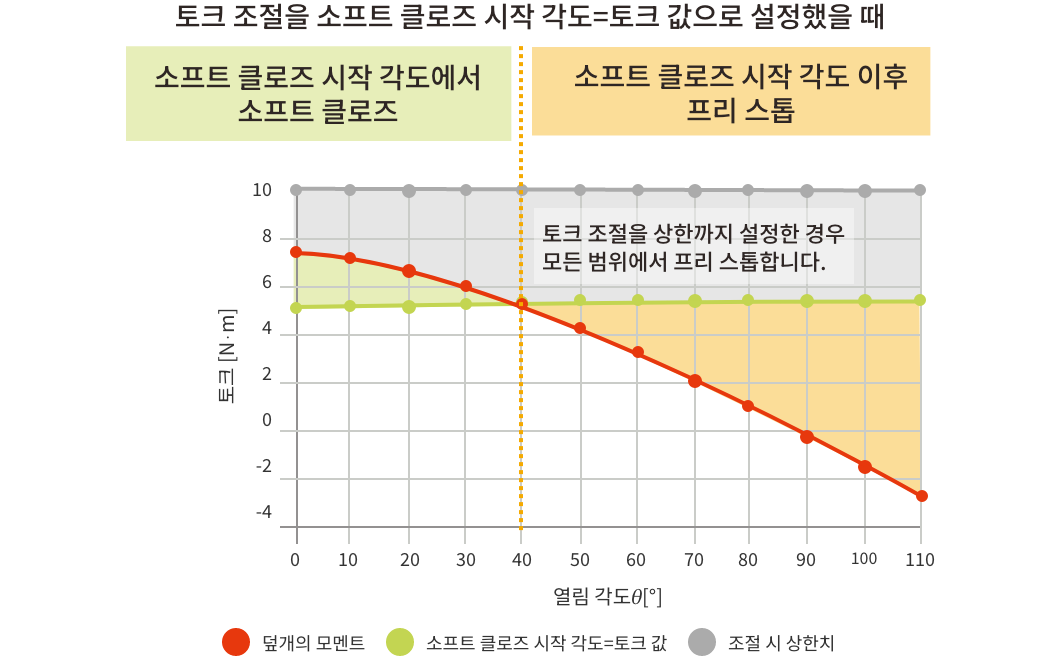

HG-TQJD의 덮개・도어의 모멘트

• 「덮개의 모멘트」보다 「소프트 클로즈 시작 각도＝토크 값」이 작으면서 「셀프 오픈 시작 각도」이내라면 소프트 클로즈 합니다.
• 「덮개의 모멘트」보다 「소프트 클로즈 시작 각도＝토크 값」이 크면 프리 스톱 합니다.
• 「덮개의 모멘트」와 「소프트 클로즈 시작 각도＝토크 값」이 가까우면 조작감이 가벼우므로 가능한 가깝게 설정하는 것이 좋습니다.

HG-PA・HG-JH210의 덮개・도어의 모멘트

• 덮개의 모멘트 값＞힌지 토크 합계의 경우 : 덮개는 자연 낙하합니다(닫힘 방향에 힘이 작용합니다).
• 덮개의 모멘트 값＜힌지 토크 합계의 경우 : 덮개는 자연 낙하하지 않습니다(열림 방향으로 힘이 작용합니다).

예시

약 15°부터 덮개의 모멘트보다 힌지 토크의 합계가 높아집니다.

힌지 토크의 합계가 높아 15°이후는「덮개가 자연 낙하하지 않음」상태입니다.

＊단, 힌지 토크의 합계가 높아도 그 차이가 너무 크면「자연적으로 열림」상태가 되어 좌측 그래프의 예시처럼 차이가 작은 편이 이상적입니다.

0°부근에서는 덮개의 모멘트보다 힌지 토크의 합계가 낮습니다.

덮개가 자연 낙하하는 상태입니다. 본 제품은 댐퍼가 작용해 천천히 닫힙니다.

＊ 0°일 때 덮개의 모멘트보다 힌지 토크의 합계가 크면 「덮개가 떠 있음」상태가 되어 사용이 어렵습니다. 댐퍼 내장 제품이므로 0°부근은 힌지 토크의 합계가 작은 상태가 이상적입니다.

＊ 이상적인 상태가 되지 않으면 무게 중심 위치의 이동을 검토 바랍니다. 위의 상태는 당사가 지향하는 조건일 뿐입니다. 모든 조건이 충족되지 않더라도 사용이 가능할 수 있습니다. 실제 기기 및 테스용 기기를 통해 검토 바랍니다.

힌지 토크 조절 최소치/최대치는?

• 일부 제품은 ±5％의 조절이 가능합니다. 기준치에서 ±5％조절한 경우의 값을 그래프로 표시하고 있습니다.
• 그래프는 본 제품의 토크 편차(±10％)를 적용하고 있지 않습니다.

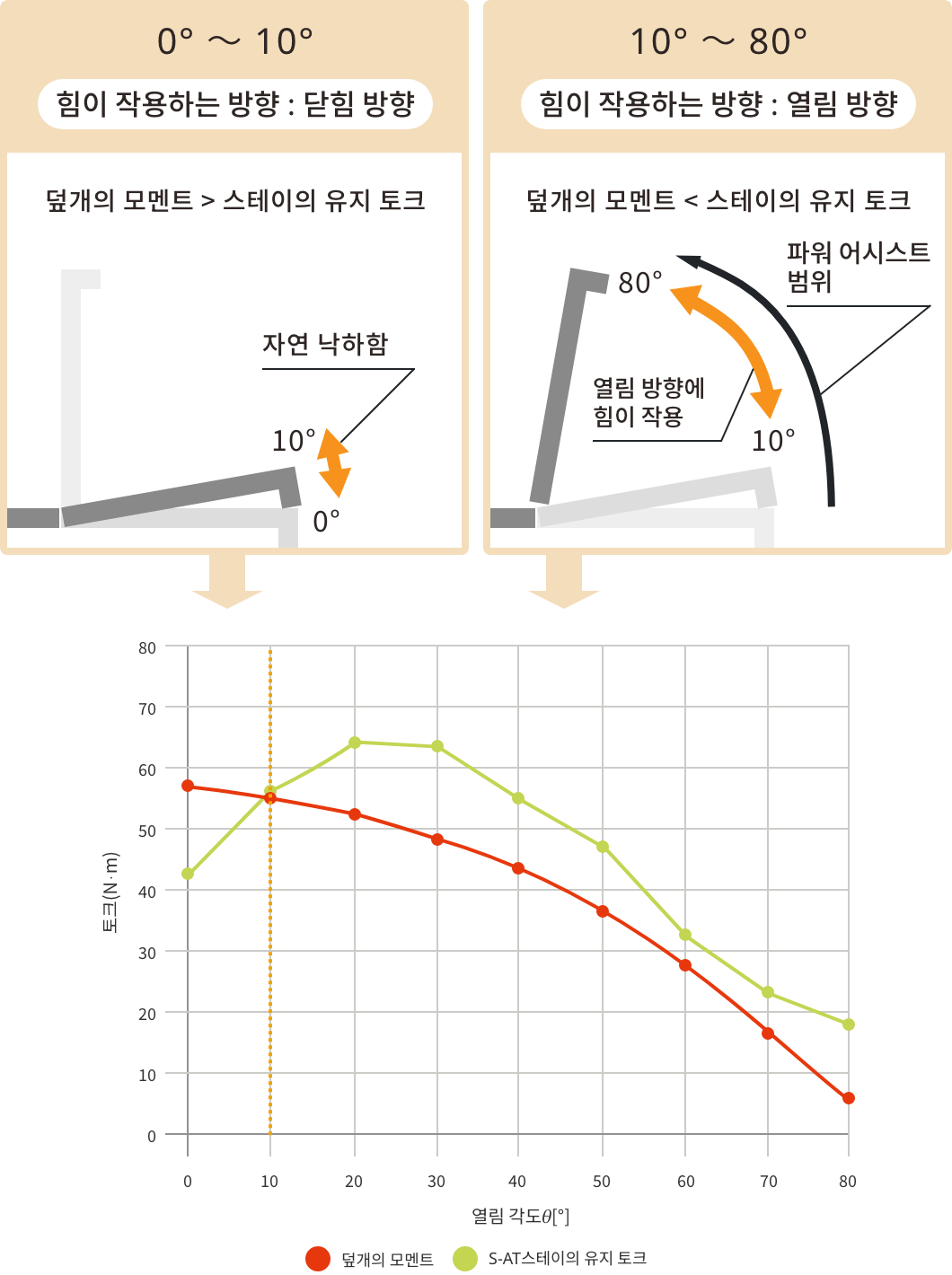

S-AT, S-ATH의 덮개・도어의 모멘트

• 덮개의 모멘트＞ S-AT스테이의 유지 토크：덮개는 자연 낙하합니다.(닫힘 방향으로 힘이 작용합니다)
• 덮개의 모멘트＜ S-AT스테이의 유지 토크 : 덮개는 자연 낙하하지 않습니다.(열림 방향으로 힘이 작용합니다)

예시

약 10°에서 덮개의 모멘트보다 S-AT스테이의 유지 토크가 높습니다.

S-AT스테이의 유지 토크가 높으므로 약 10°이후부터는「덮개가 자연 낙하하지 않음」상태가 됩니다.

＊또한 덮개가 열릴 때의 조작력이 항상 플러스(0N 이상) 상태인 것이 바람직합니다.

0°부근에서는 덮개의 모멘트보다 S-AT스테이의 유지 토크가 낮습니다.

덮개가 자연 낙하하는 상태입니다.

＊0°일 때 덮개의 모멘트보다 S-AT스테이의 유지 토크가 크면 「덮개가 떠 있음」상태가 되어 사용하기 어렵습니다.

＊본 그래프는 당사가 지향하는 상태일 뿐 모든 조건을 만족하지 않아도 사용이 가능한 경우가 있습니다. 실제 기기 및 테스용 기기를 통해 검토 바랍니다.

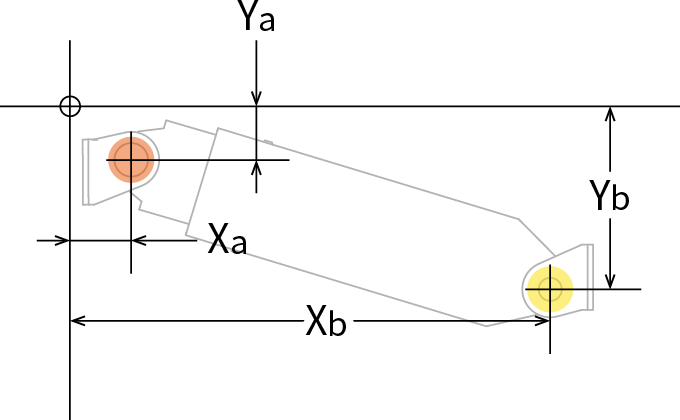

설치 위치	Xa	Ya	Xb	Yb	특징
1	30	-10	123	-12.5	L자형의 덮개(무게 중심이 마이너스 방향)에 적합한 설치 위치입니다. 어시스트력을 감소시킬 때 유효합니다.
2	40	-10	123	-12.5	L자형의 덮개(무게 중심이 마이너스 방향)에 적합한 설치 위치입니다. 닫히는 방향(좁은 각도)의 어시스트력이 1보다 강합니다.
3	50	-10	122	-12.5	무게 중심 위치가 회전 중심의 수평 근처에 있는 덮개에 적합한 설치 위치입니다. 5보다 닫힘 시 어시스트력이 더욱 약합니다.
4	30	-20	113	-12.5	L자형의 덮개(무게 중심이 마이너스 방향)에 적합한 설치 위치입니다. 닫히는 방향(좁은 각도)의 어시스트력이 1보다 강합니다.
5	40	-20	113	-12.5	무게 중심이 회전 중심의 수평 근처에 있는 덮개에 적합한 설치 위치입니다. 7에 비해 닫힘 시 덮개가 뜨는 현상이 적습니다.
6	50	-20	112	-12.5	무게 중심 위치가 회전 중심의 수평 근처에 있는 덮개에 적합한 설치 위치입니다. 5보다 닫힘 시 어시스트력이 더욱 약합니다.
7	30	-30	103	-12.5	무게 중심 위치가 회전 중심의 수평 근처에 있는 덮개에 적합한 설치 위치입니다. 닫히는 방향(좁은 각도)의 어시스트력이 4보다 강합니다.
8	40	-30	103	-12.5	무게 중심의 위치가 회전 중심의 수평 근처에 있는 덮개에 적합한 위치입니다. 10에 비해 닫힘 시 덮개가 뜨는 현상이 적습니다.
9	46.5	-25	108	-12.5	S-AT02W(측판 설치), S-ATJD의 카탈로그 게재 설치 위치입니다.
10	30	-40	93	-12.5	L자형의 덮개(무게 중심 위치가 플러스 방향)에 적합한 설치 위치입니다. 닫힘 방향(좁은 각도)의 어시스트력이 7보다 강합니다.
11	35	-38	94	-10.2	S-AT005S(후면 설치), S-AT01S(후면 설치), S-AT02S(후면 설치), S-ATJS의 카탈로그 게재 설치 위치입니다.
12	46.75	-25	108	-10.2	S-AT005(측판 설치), S-AT01(측판 설치), S-AT02(측판 설치), S-ATJ의 카탈로그 게재 설치 위치입니다.
13	30	-40	96.5	-32.5	인세트의 덮개(판 두께 20mm)에 설치 가능한 위치입니다.
14	35	-38	94	-12.5	S-AT02W(후면 설치)의 카탈로그 게재 설치 위치입니다.
15	30	-40	95.5	-37.5	인세트의 덮개(판 두께 25mm)에 설치 가능한 위치입니다.
16	40	-45	101.5	-32.5	인세트의 덮개(판 두께 20mm )에 설치 가능한 위치입니다. 열림 각도는 70°까지입니다.
17	30	-45	91.5	-42.5	인세트의 덮개(판 두께 30mm )에 설치 가능한 위치입니다.
18	35	-50	96.5	-37.5	인세트의 덮개(판 두께 25mm)에 설치 가능한 위치입니다. 열림 각도는 70°까지입니다.

＊ 상기 외의 설치 위치를 희망하시는 고객께서는 당사로 문의 바랍니다.

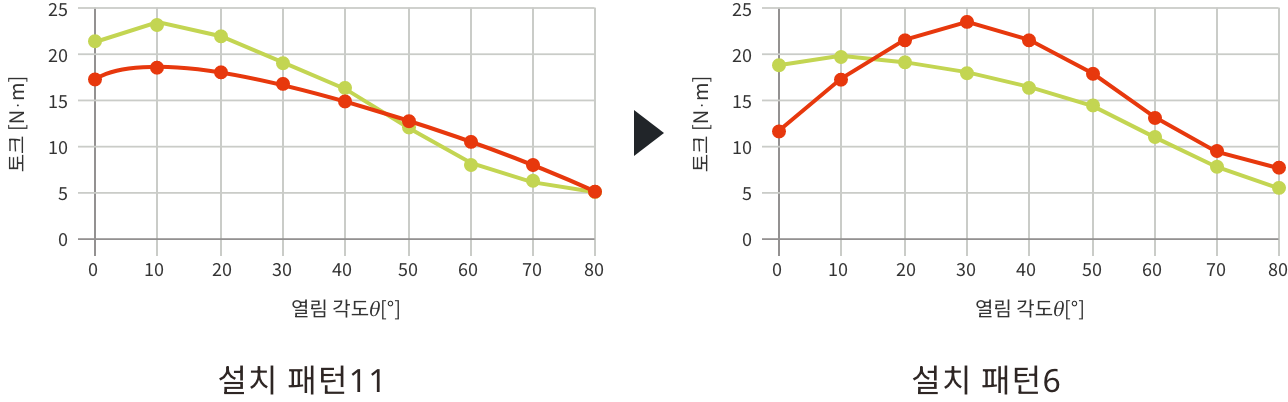

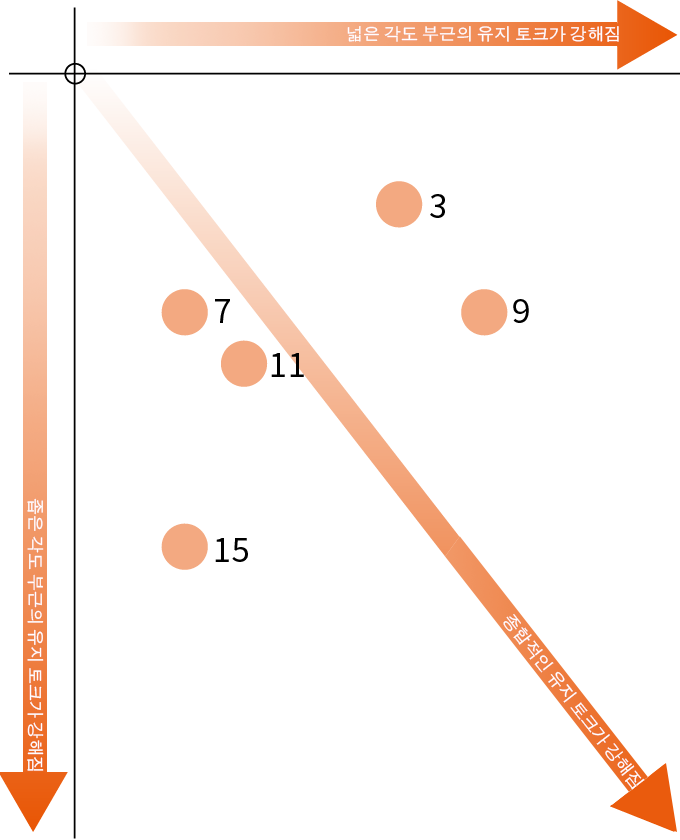

예시

좁은 각도의 유지 토크를 감소시켜 넓은 각도의 유지 토크를 세게 하면 이상적인 도어의 움직임에 가까워집니다.

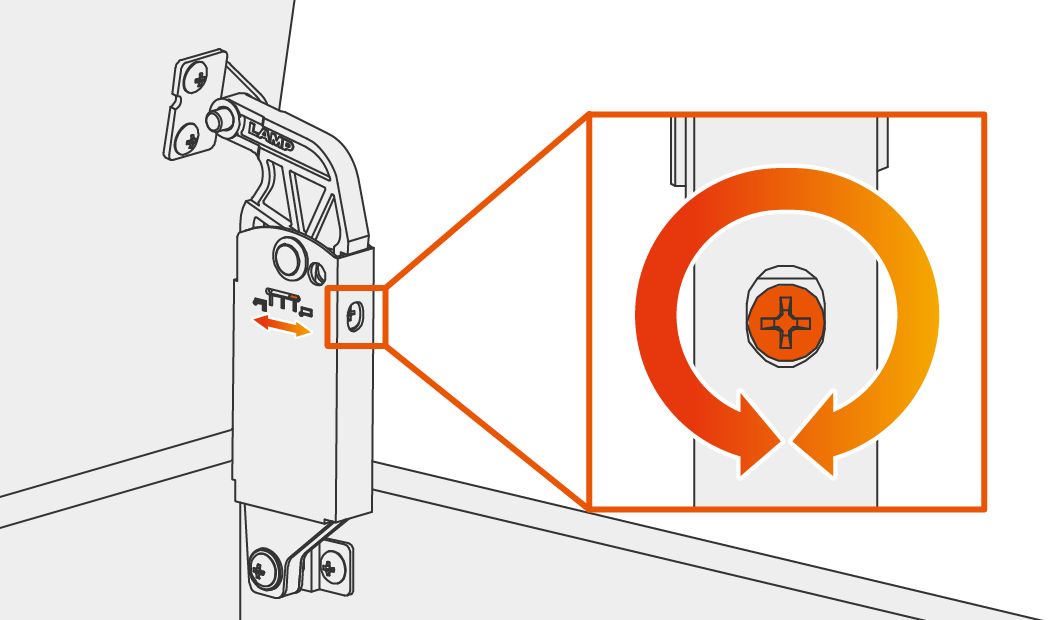

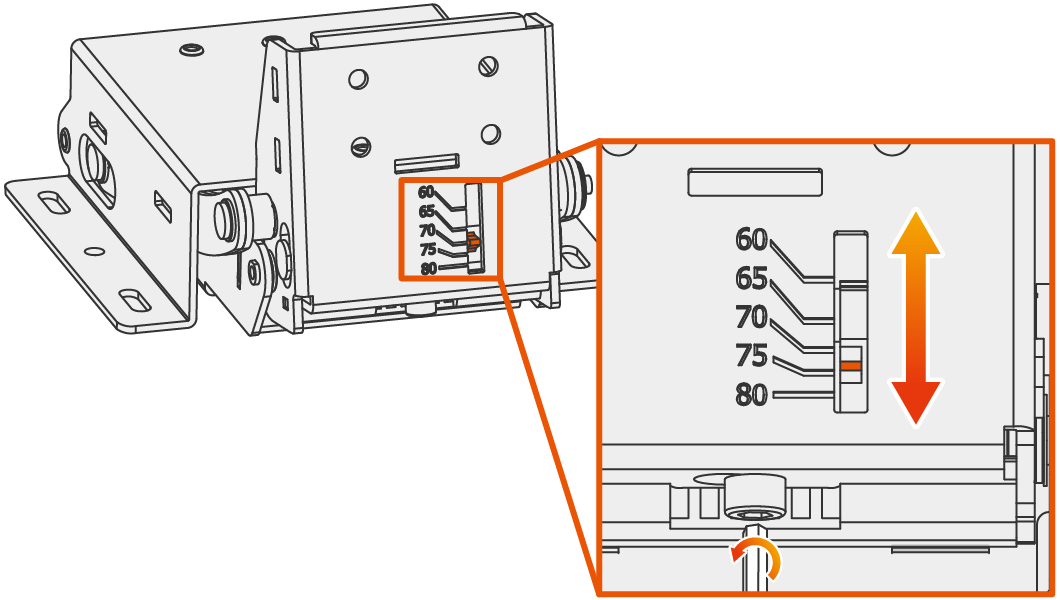

HG-PA의 밸런스 조절 방법(토크의 변화)

육각봉 스패너(5)로 밸런스 조절 나사를 회전시키면 덮개의 무게 중심에 맞는 대응이 가능합니다.
덮개 모멘트Mu＞힌지 토크…덮개는 닫히는 방향으로 힘이 작용합니다.
덮개 모멘트Mu＜힌지 토크…덮개는 열리는 방향으로 힘이 작용합니다.

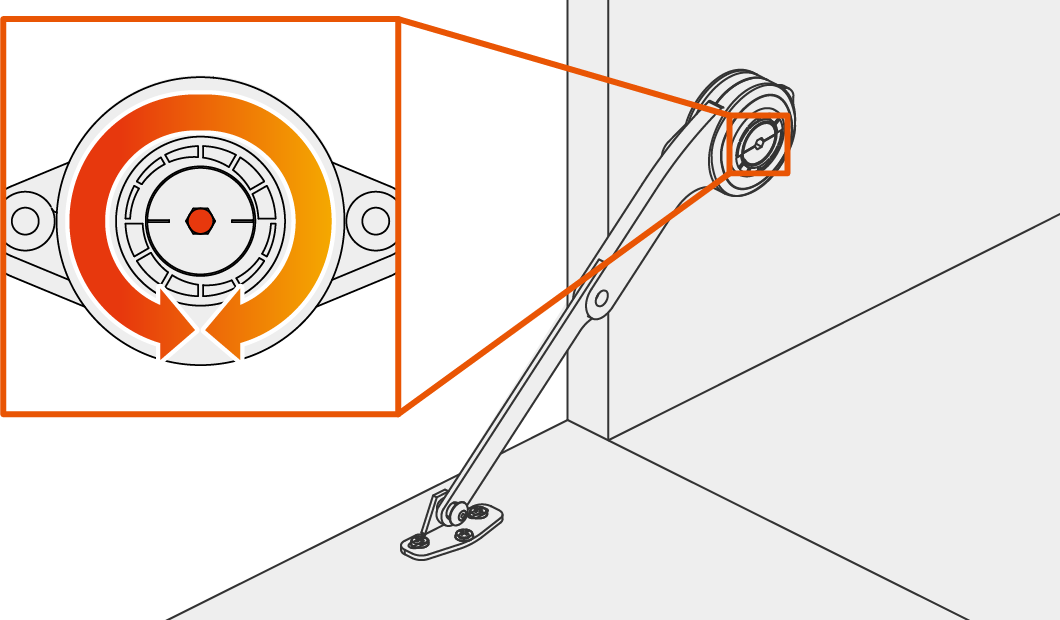

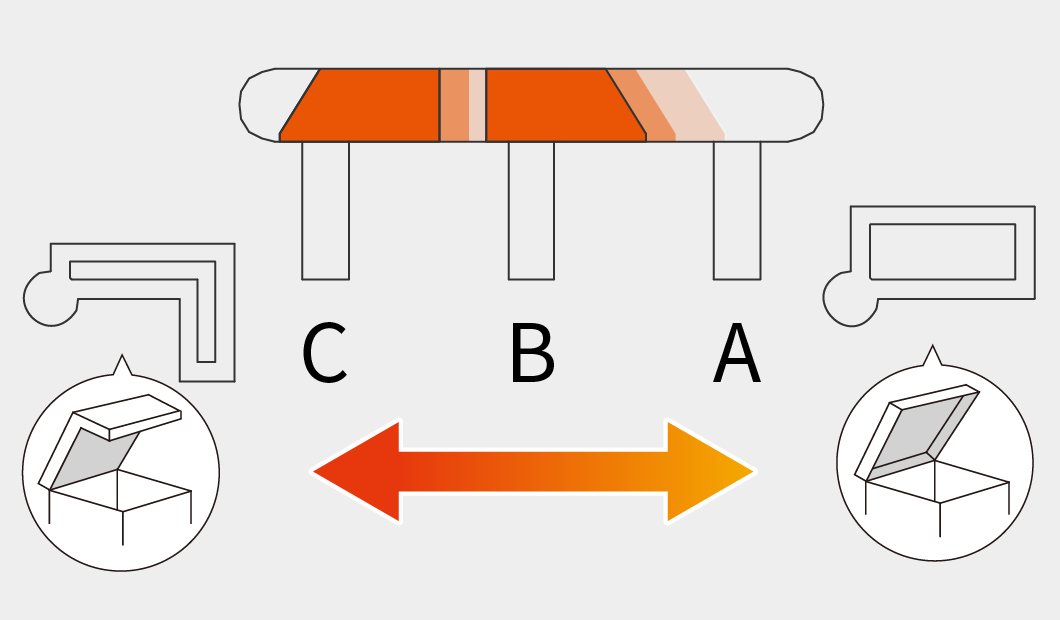

S-AT스테이의 밸런스 조절 방법

밸런스 조절 나사를 회전시키면 표시기가 움직입니다.

조절 위치A에 가까울수록 박스형과 같이 무게 중심 위치가 회전 축심보다 높은 덮개에 조절 위치C에 가까울수록 L자형 등의 무게 중심 위치가 회전 축심보다 낮은 덮개에 대응하기 쉬워집니다.

S-TAR의 토크 조절 방법

토크 조절 나사를 회전시키면 토크의 미세 조절이 가능합니다.
