댐퍼 스테이의 기초 지식
댐퍼 스테이의 구조 및 종류, 사용 방법 등의 기초 지식을 소개해 드립니다.
실제 제품 선정은 댐퍼 힌지・댐퍼 스테이의 선정 툴을 이용 바랍니다.
댐퍼 스테이란?
댐퍼 스테이란?
댐퍼 스테이는 도어 및 덮개를 천천히 닫거나 열 수 있는 스테이로 「슬로 다운 스테이」또는「소프트 다운 스테이」로 불리기도 합니다. 천천히 닫히는 것을「소프트 클로즈」또는 「소프트 다운」, 천천히 열리는 것을「소프트 오픈」이라고 합니다.
닫힐 때・열릴 때의 속도를 줄이면 개폐의 충격 및 '쾅'하는 소리를 줄일 뿐 아니라 가구나 장치의 움직임에 고급스러움을 더합니다. 더불어 손가락 끼임을 방지해 안전면에서도 가치를 더할 수 있습니다.
어째서 천천히 작동하나요? 댐퍼 스테이의 구조
스가츠네 댐퍼 스테이의 대부분은 「랩콘」이라는 점성체를 이용한 오리지널 댐퍼 메커니즘을 탑재하고 있습니다. 그로 인해 「랩콘 스테이」라고도 불립니다.
점성체의 저항력에 의해 소프트 클로즈 기능이 작동합니다.
힌지 및 스테이 선정 시 포인트
오리피스 구조
두꺼운 원 통에서 얇은 원 통으로 점성체를 밀어내면 저항력이 발생합니다.

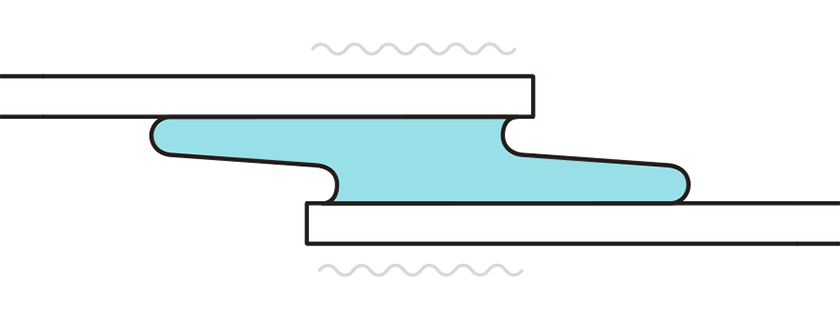

전단 구조
점성체를 판 사이에 끼워 움직이면 저항력이 발생합니다.
댐퍼 스테이의 종류
댐퍼 스테이에 대응하는 도어의 열림 방식
하부 열림 플랩 다운

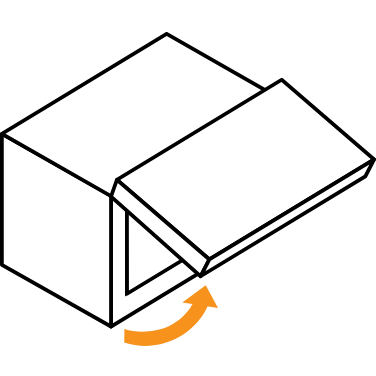

상부 열림 플랩 업

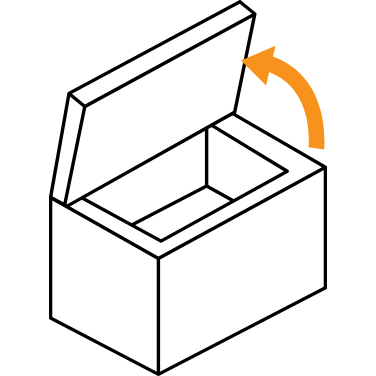

상부 덮개
하부 덮개

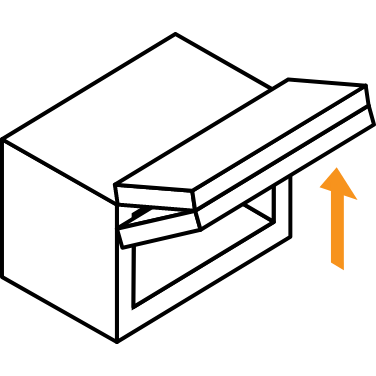

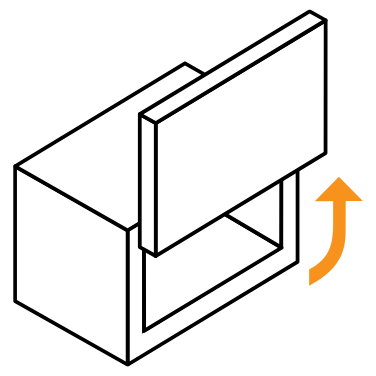

수직 상부 열림

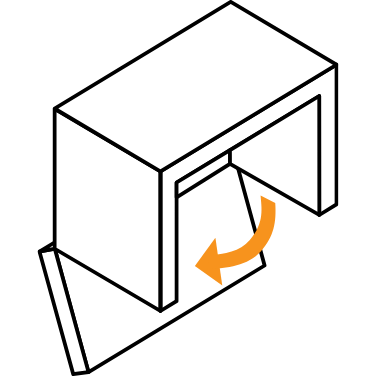

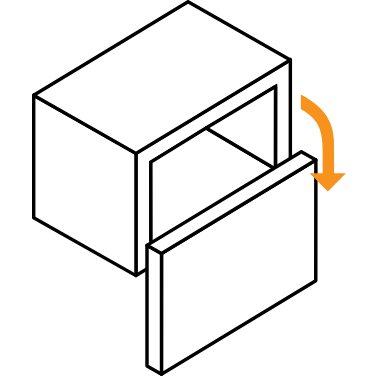

수직 하부 열림

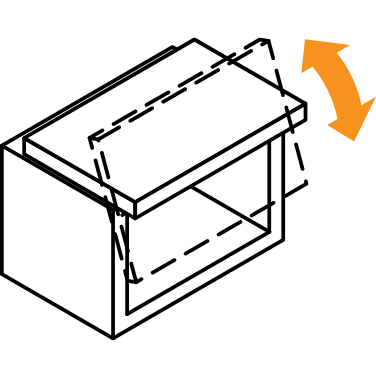

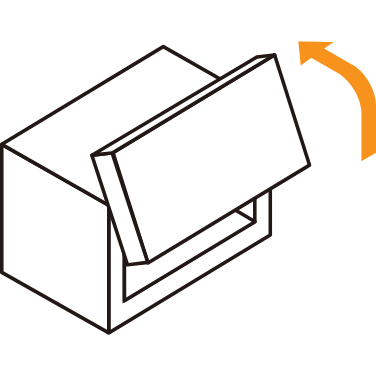

스윙 상부 열림
수평 폴딩
수평 수납
하부 열림은 TV장과 같이 시선보다 낮은 위치에 있는 도어이고, 상부 열림은 주방의 벽선반과 같이 시선보다 높은 위치에 있는 도어이며, 상부 덮개는 벤치 수납이나 수납 상자의 덮개로 주로 사용되는 열림 방식입니다.
댐퍼 스테이의 종류

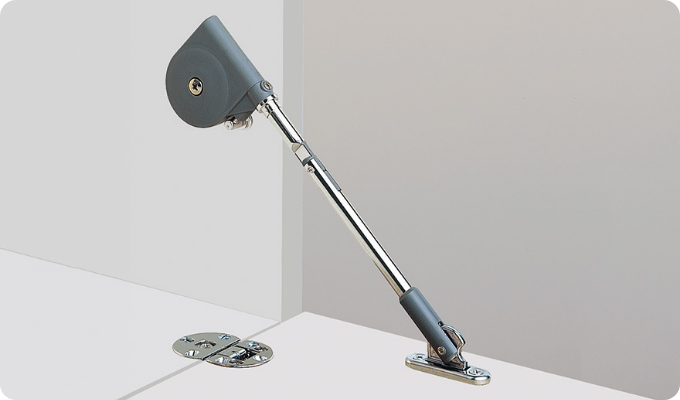

일반적인 댐퍼 스테이
측판과 도어에 설치하는 사양입니다.

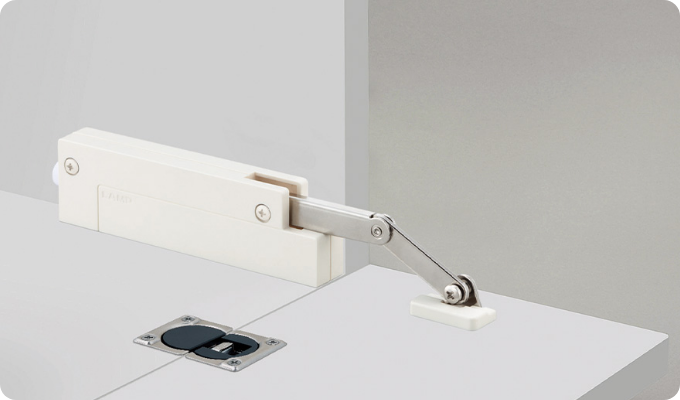

설치가 간단한 댐퍼 스테이
단면에 본체를 맞추기만 하면 설치 위치가 정해져 번거롭게 설치 위치를 계산할 필요가 없습니다.
슬라이드 힌지와 조합하는 댐퍼 스테이
슬라이드 힌지에 씌워 설치하면 힌지와 댐퍼 스테이의 2곳으로 분리된 부품이 1곳으로 통합됩니다.
카운터용 댐퍼 스테이
카운터 출입구의 카운터 바에 추천드리는 댐퍼 스테이입니다. 열림 각도가 작을 때도 부드럽게 천천히 닫힙니다.

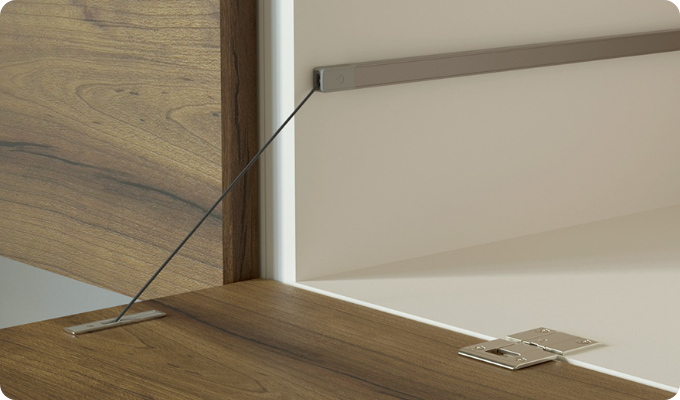

와이어 댐퍼 스테이
스테이의 존재감을 최소화시킨 와이어 댐퍼 스테입니다.
다양한 기능의 댐퍼 스테이
소프트 클로즈뿐만 아니라 도어를 가볍게 열 수 있는 파워 어시스트 기능 및 원하는 위치에 도어를 고정할 수 있는 프리 스톱 기능도 겸비한 스테이입니다.
댐퍼 스테이의 선정

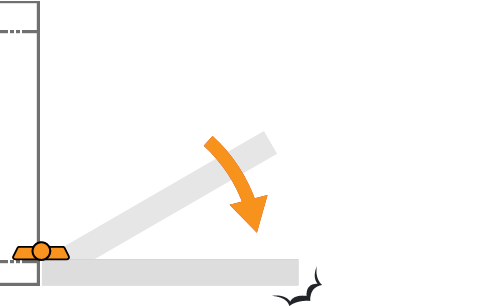

댐퍼 스테이를 설치했음에도 도어가 '쾅'하고 닫힌 경험이 있지 않으십니까? 도어에는 무게 및 크기에 따라 적합한 댐퍼 스테이가 있어 올바른 제품을 선택하지 않으면 기능하지 않습니다.
예를 들어 도어가 크고 무거운 경우에 스테이의 저항력이 약하면 도어가 '쾅'하고 닫히며, 도어가 작고 가벼운 경우에는 스테이의 저항력이 강하면 중간에서 멈춰버리는 경우가 발생합니다.
댐퍼 스테이의 선정 기준이 되는 것이 덮개・도어의 모멘트입니다.
댐퍼 스테이에 대응하는 도어의 열림 방식
덮개・도어의 모멘트는 어떤 지점을 중심으로 물체가 회전하려고 하는 힘입니다.
모멘트는 그림과 같이 도어의 열림 각도에 따라 다릅니다. 도어가 지면에 대해 수평에 가까우면 회전하려는 힘이 강해지고, 수직에 가까우면 회전하려는 힘이 약해집니다.
댐퍼 스테이 선정 시에는 「덮개・도어의 최대 모멘트」에 맞춰 선정할 필요가 있습니다. 구체적인 예시를 살펴봅시다.

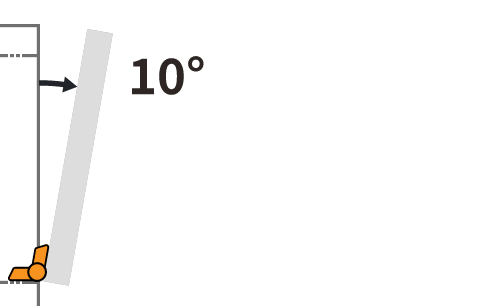

열림 각도10°
도어가 회전하려는 힘이 작음

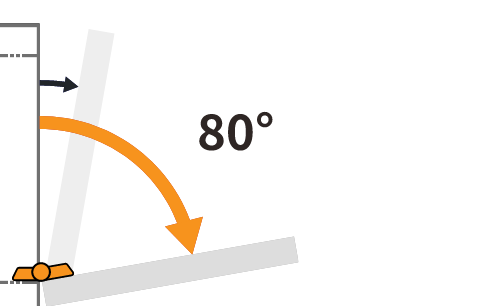

열림 각도80°
도어가 회전하려는 힘이 큼
만일 이 상태의 작은 모멘트에 맞는 댐퍼 스테이를 고른다면…
열림 각도가 커졌을 때 강한 모멘트를 견디지 못하고 확 열리게 됩니다.
다시 말해 열림 각도 내의 최대 모멘트에 맞춰 댐퍼 스테이를 선택하면 모든 열림 각도에서 손을 떼도 도어가 천천히 열립니다.
최대 모멘트를 구하는 계산식은 아래와 같습니다.

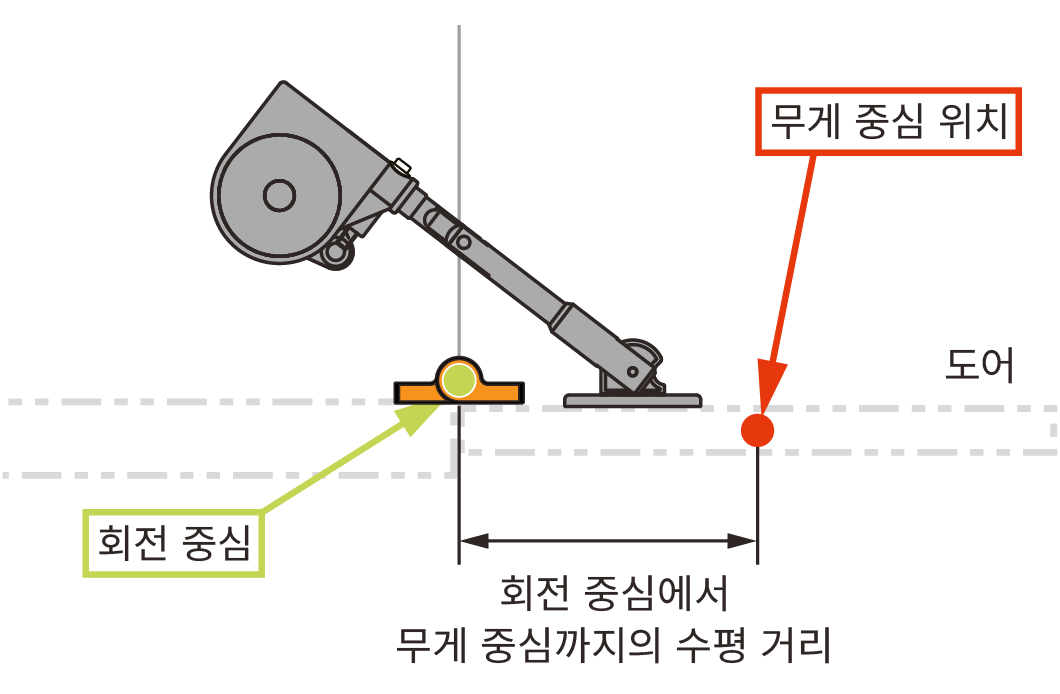

도어의 무게 중심 위치
무게 중심 위치는 재질이 균일한 판재인 경우 도어의 길이 ÷2로 구할 수 있습니다.
댐퍼력을 조절할 수 있는 제품
소프트 다운 스테이 NSDX시리즈 및 CSD-10-TV 등의 일부 제품은 설치 후에 댐퍼력의 조절이 가능합니다.
도어의 닫힘 속도・열림 속도를 조절할 수 있는 것뿐 아니라 다른 스테이와 비교해서도 다양한 사이즈 및 무게의 도어에 사용이 가능합니다.
번거로운 모멘트 계산도
선정 툴로 해결!
무게 중심 위치까지의 거리 및 덮개의 질량 등을 입력하기만 하면 사용 가능한 제품을 선정해 주는 「선정 툴」을 많은 이용 바랍니다.
