파워 어시스트 힌지・스테이의 기초 지식
파워 어시스트 힌지 및 파워 어시스트 스테이의 구조와 종류, 사용 방법 등의 기초 지식을 소개해드립니다.
실제 제품 선정은 파워 어시스트힌지・스테이의 각 선정 툴을 이용 바랍니다.
파워 어시스트란?
파워 어시스트란?
파워 어시스트는 무거운 덮개・도어를 가볍게 열 수 있는 기능입니다.
커다란 장치의 덮개도 한 손으로 가볍게 열어 사용자의 부담을 줄여줍니다. 리프트 어시스트라고도 부릅니다.
파워 어시스트를 구현할 수 있는 제품은 힌지・경첩과 스테이의 2종류가 있습니다.

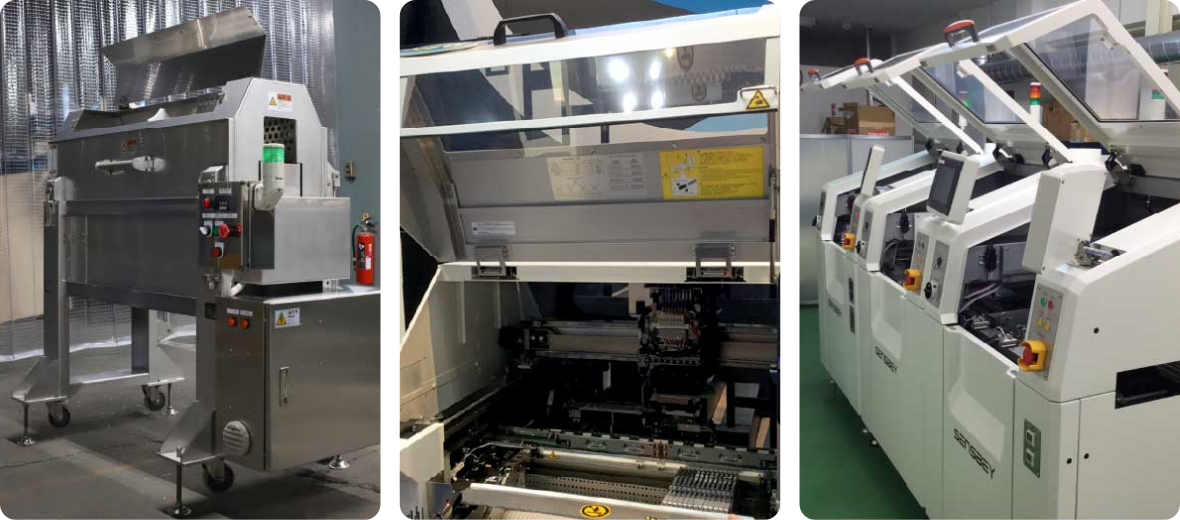

식품 기계 및 납땜 장치, 칩 마운트 등의 상부 덮개・상부 커버에 사용됩니다.
그 외에도 대형 분석 장치 등, 빈번하게 개폐하는 큰 덮개에 최적입니다.
가볍게 열 수 있는 이유는? 파워 어시스트 힌지・스테이의 구조
파워 어시스트 힌지 및 파워 어시스트 힌지는 스프링의 반동력을 이용해 무거운 것을 가볍게 들어 올릴 수 있습니다.
그림과 같이 2종류 구조의 스프링을 용도에 맞춰 사용해 절묘한 감촉을 만들어내고 있습니다.

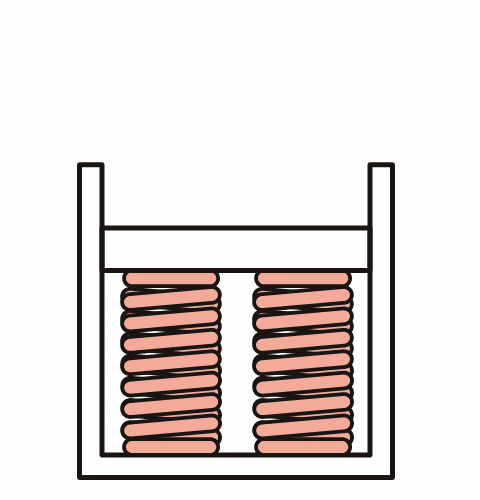

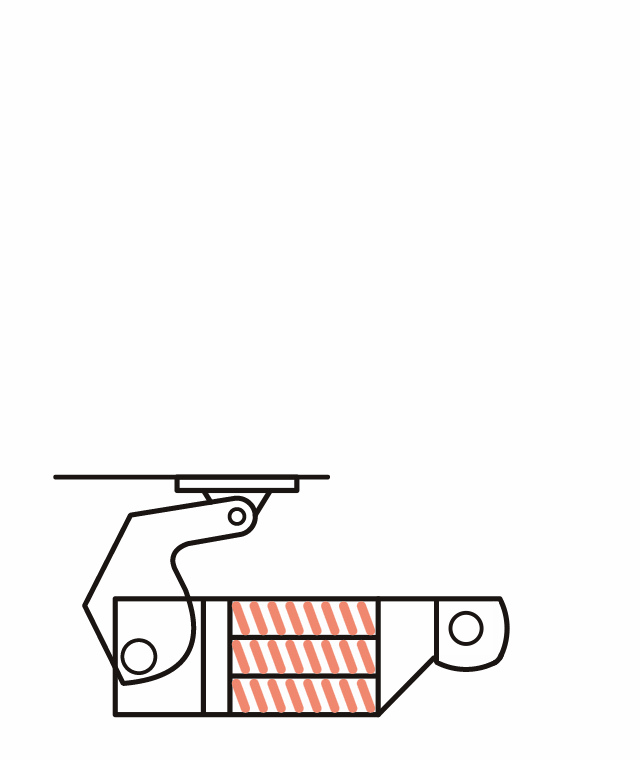

압축 스프링
압축된 스프링이 원위치로 돌아갈 때 반동력이 발생합니다.

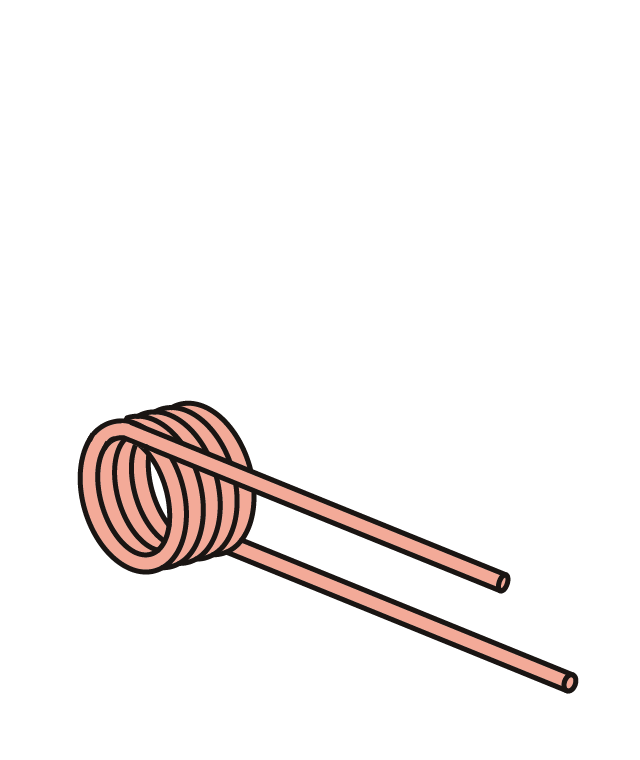

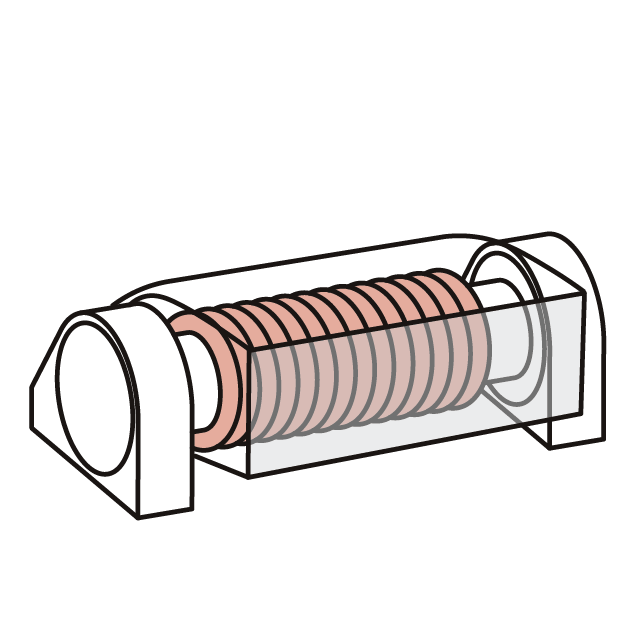

토션 스프링
코일처럼 말린 스프링이 원위치로 돌아가려 할 때 반동력이 발생합니다.
파워 어시스트 제품의 종류
파워 어시스트 힌지의 종류

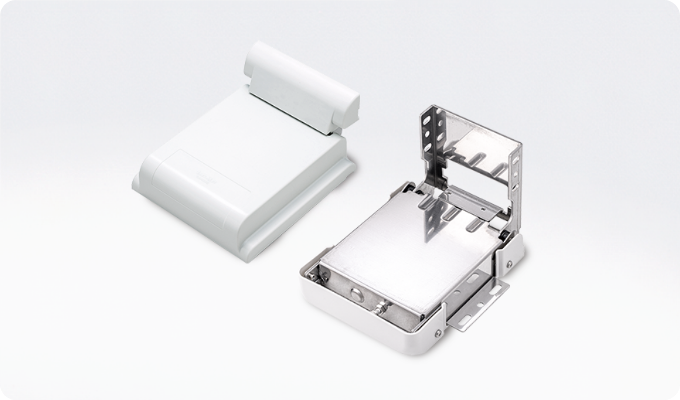

HG-PA 시리즈
일반적인 파워 어시스트 힌지입니다.
파워 어시스트 기능으로 무거운 덮개도 가볍게 열 수 있으며 닫힐 때는 소프트 클로즈 기능으로 부드럽게 닫힙니다.
덮개의 외측에 설치하는 「외측 설치」「후면 설치」, 덮개의 내측에 설치해 외관을 깔끔하게 해주는 「내측 설치」등, 다양한 설치 방법이 있습니다. L자형의 덮개 및 박스형의 덮개 등 여러 형태의 덮개에도 사용이 가능해 다양한 라인업이 특징입니다.
어시스트 토크 힌지
덮개를 임의의 각도에서 고정할 수 있는 토크 힌지에 파워 어시스트 기능을 추가한 힌지입니다. 파워 어시스트 기능으로 일반적인 토크 힌지보다 덮개를 가볍게 조작할 수 있습니다.

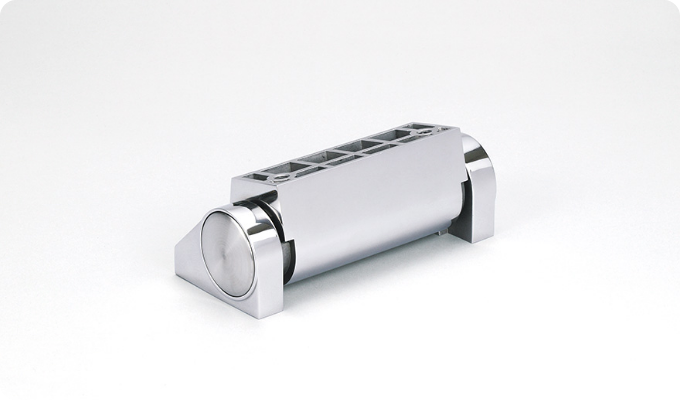

스테인리스 스틸 제품의 어시스트 토크 힌지 HG-JH210
스테인리스 스틸 제품의 어시스트 힌지입니다.
소프트 클로즈 기능으로 부드럽게 조용히 닫힙니다.
파워 어시스트 힌지의 종류

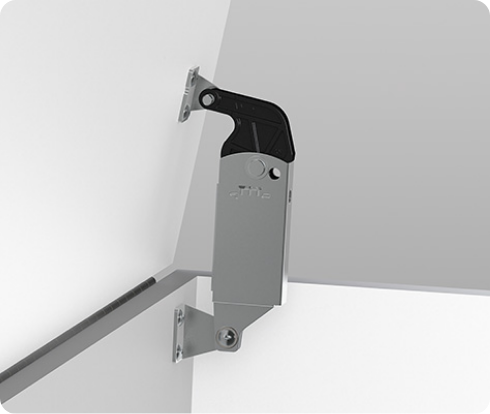

S-AT 시리즈
측면 설치
후면 설치
일반적인 파워 어시스트 스테이입니다.
파워 어시스트 기능으로 무거운 덮개도 가볍게 열 수 있습니다. 일부 제품은 별매품인 댐퍼 유닛과 조합해 소프트 클로즈 기능을 추가할 수 있습니다.
스테이를 본체의 내측의 측판에 설치하는 「측면 설치」와 본체 내측의 뒤판에 설치하는 「후면 설치」가 있습니다. L자형 덮개 및 상자형의 덮개 등 여러 형태의 덮개에 사용이 가능해 다양한 라인업이 특징입니다.
작업 중 상부 덮개가 저절로 닫히는 것을 방지하기 위한 잠금 홀이 포함된 제품도 있습니다.

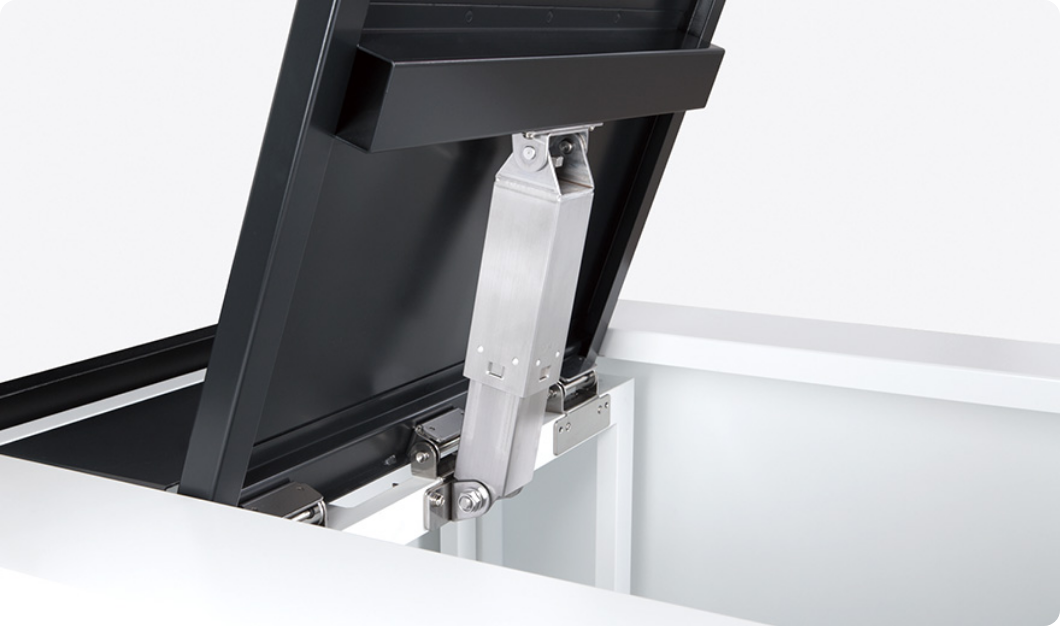

S-ATH
초고하중용의 파워 어시스트 스테이입니다.
파워 어시스트 기능으로 무거운 덮개도 가볍게 열 수 있습니다. 조절 볼트를 회전시키면 토크의 미세 조절도 가능합니다.
＊일부 댐퍼 스테이의 「리프트 어시스트 기능」도 마찬가지로 덮개・도어를 가볍게 들어 올릴 수 있는 기능입니다.
파워 어시스트 힌지・스테이의 장점
가스 스프링도 무거운 도어를 가볍게 열 수 있는 제품이지만 파워 어시스트 힌지 및 파워 어시스트 스테이와는 구조가 크게 다릅니다.
가스 스프링은 「스프링」이 아니고「가스와 오일의 압력」에 의해 늘어나고 줄어듭니다.
가스 스프링은 콤팩트하지만 강한 힘을 발휘할 수 있는 반면, 시간이 경과하면 가스가 빠지는 단점이 있습니다.
한편, 파워 어시스트 힌지 및 파워 어시스트 스테이는 스프링의 반동력을 이용해 가스가 빠질 염려가 없어 안심하고 오래도록 사용이 가능합니다.
파워 어시스트 제품의 선정
파워 어시스트 제품은 스프링의 반동력으로 상부 덮개를 들어 올리려는 힘(토크)을 갖고 있습니다. 선정에는 「파워 어시스트 제품의 토크」와 「상부 덮개의 모멘트」의 밸런스가 적절한지가 중요합니다.
상부 덮개의 모멘트란?
상부 덮개의 모멘트는 어떤 지점을 중심으로 물체를 회전시키려는 힘의 작용을 말합니다.

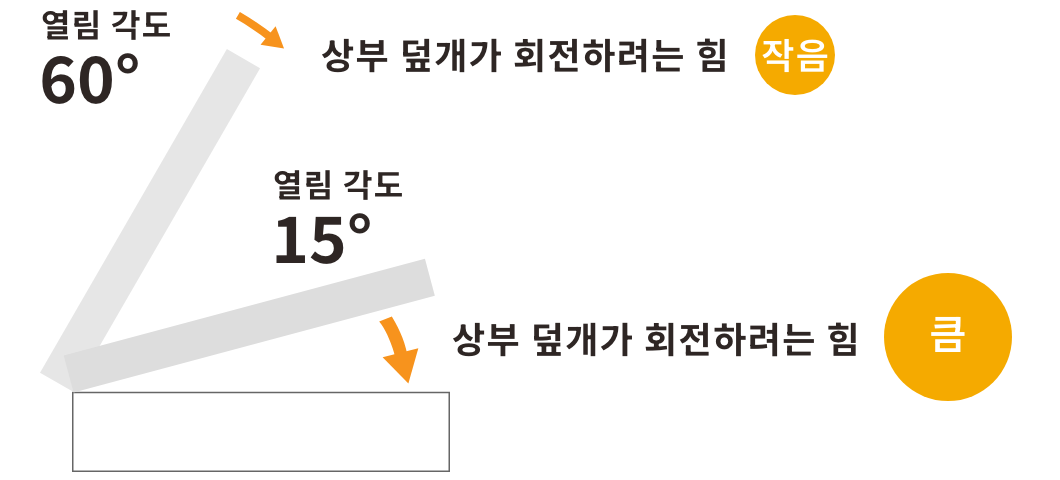

모멘트는 그림과 같이 상부 덮개의 열림 각도에 따라 다릅니다. 상부 덮개가 지면에 대해 수평에 가까우면 회전하려는 힘이 강해지고, 수직에 가까우면 회전하려는 힘이 약해집니다.
- 열림 각도 60° : 상부 덮개가 회전하려는 힘이 작음
- 열림 각도 15° : 상부 덮개가 회전하려는 힘이 큼
상부 덮개를 가볍게 열기 위해서는

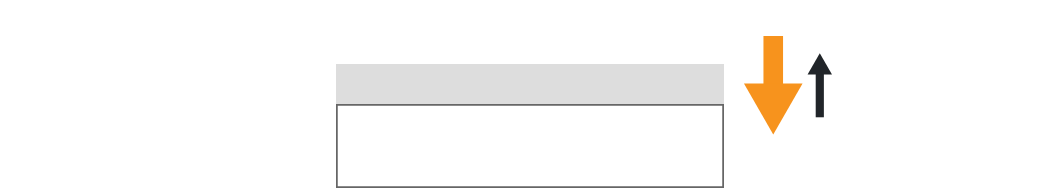

「상부 덮개의 모멘트=상부 덮개가 회전하려는 힘」보다「제품의 토크 값=상부 덮개를 들어 올리려는 힘」이 큰 상태를 권장합니다.
상부 덮개가 회전하려는 힘보다 파워 어시스트 제품의 토크 값(상부 덮개를 들어올리려는 힘)이 크면 가볍게 열 수 있습니다.

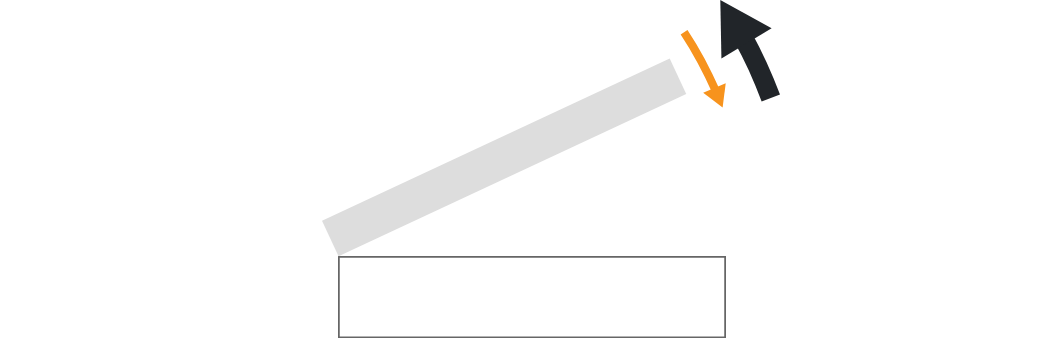

한편, 열림 각도가 0°일 때 덮개를 들어 올리려는 힘이 커지면 상부 덮개가 꽉 닫히지 않는 상태가 되기 때문에 열림 각도가 0° 근처에서는 「상부 덮개의 모멘트=상부 덮개가 회전하려는 힘」이 「제품의 토크 값=상부 덮개를 들어 올리려는 힘」보다 클 필요가 있습니다.
상부 덮개가 회전하려는 힘이 파워 어시스트 제품의 토크 값(상부 덮개를 들어 올리려는 힘)이 크면 제대로 꽉 닫힙니다.

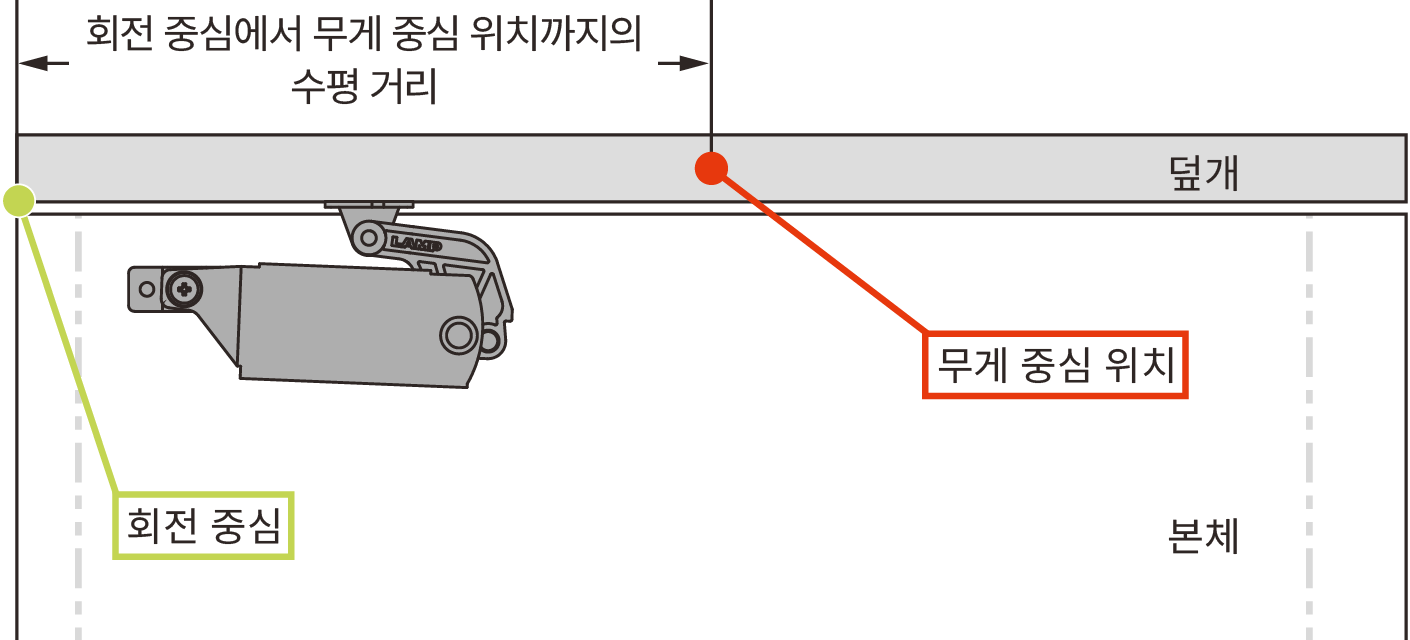

상부 덮개의 모멘트를 구하는 계산식은 아래와 같습니다.
번거로운 모멘트 계산도 선정 툴로 해결!
조작력도 시뮬레이션이 가능합니다!
무게 중심 위치까지의 거리 및 덮개의 질량 등을 입력하기만 하면 사용 가능한 제품을 선정해 주는 「선정 툴」을 많은 이용 바랍니다.
