토크 힌지의 기초 지식

어째서 임의의 위치에서 고정이 되나요? 토크 힌지의 구조

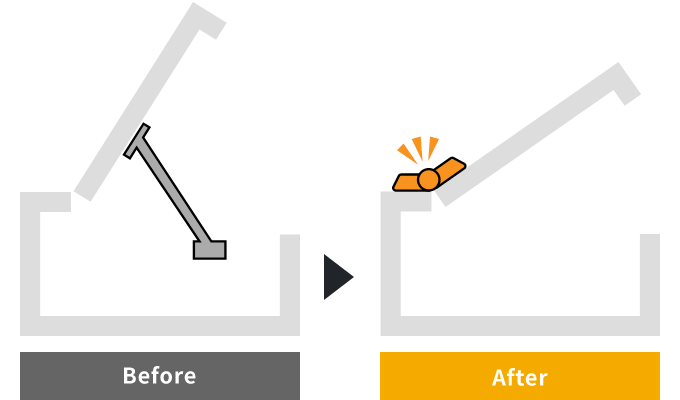

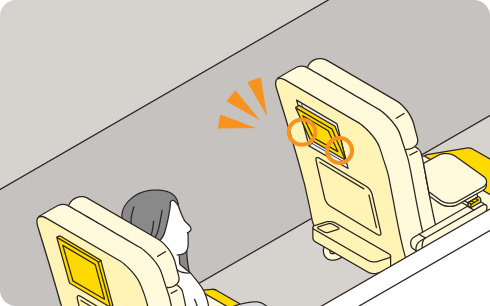

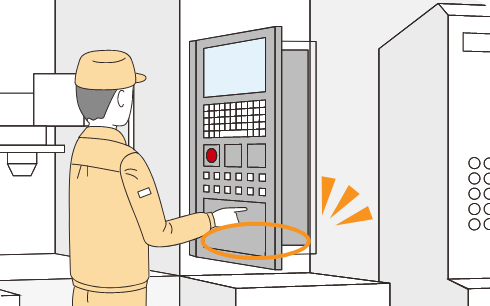

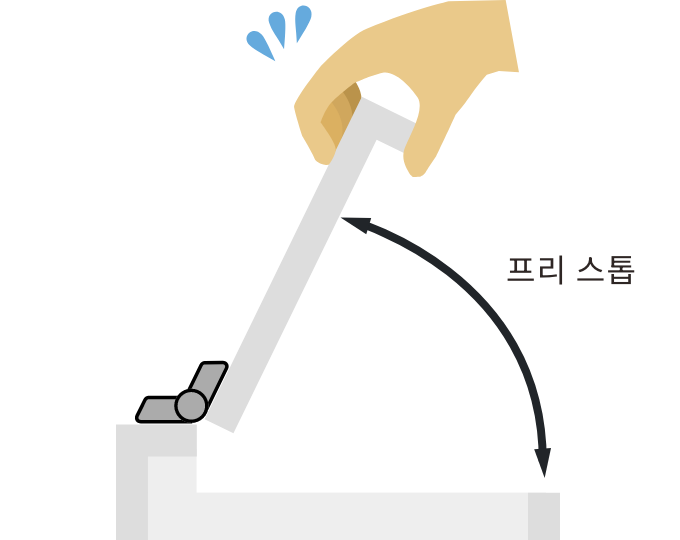

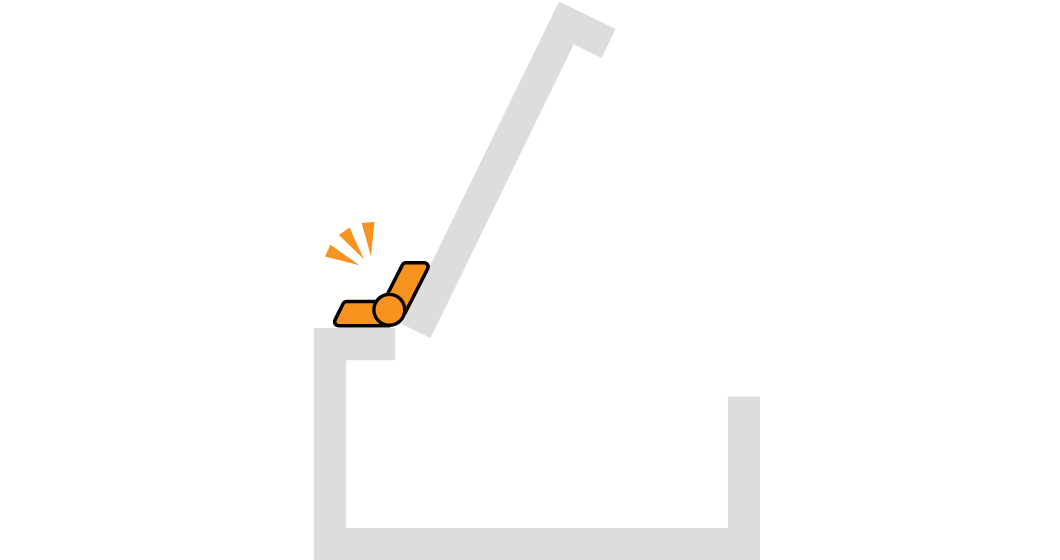

토크 힌지의 축부는 마찰을 이용한 구조입니다. 덮게나 도어의 개폐 동작(물체의 회전하는 힘)에 의해 축부에서 마찰이 발생해 프리 스톱이 가능합니다.

토크 힌지 구조의 종류

디스크 구조

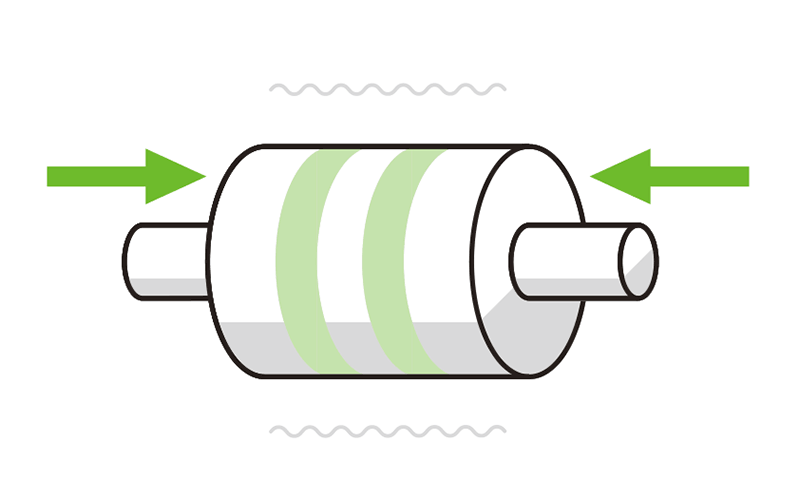

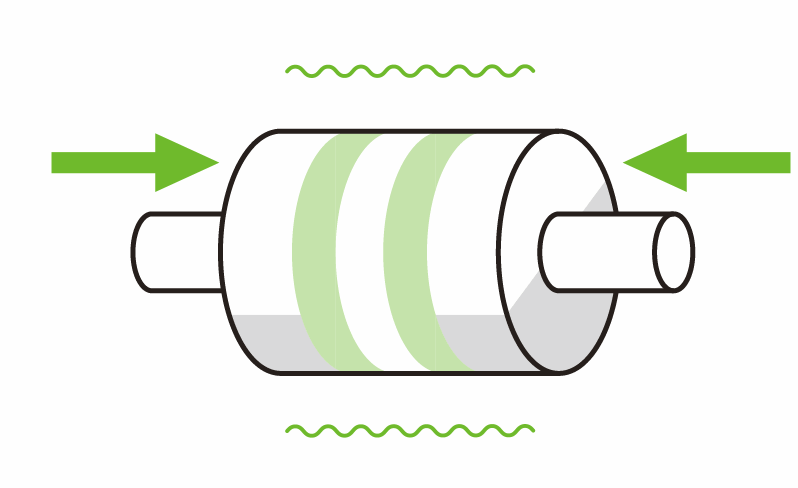

가동 디스크 사이에 고정 디스크를 끼워 회전시키면 마찰이 발생합니다.

컬 구조

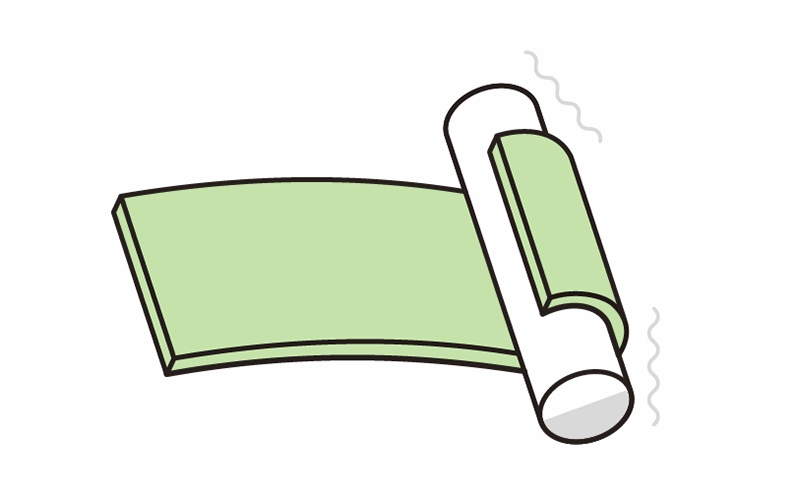

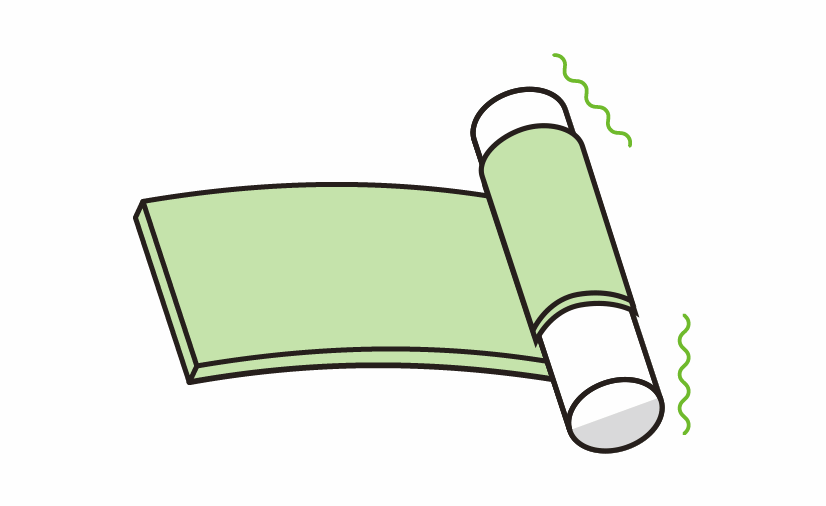

축에 판 스프링을 감아 회전시키면 마찰이 발생합니다.

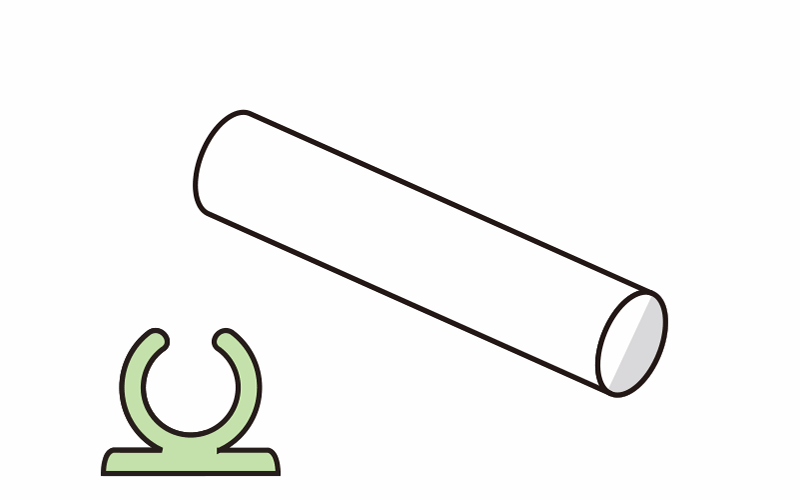

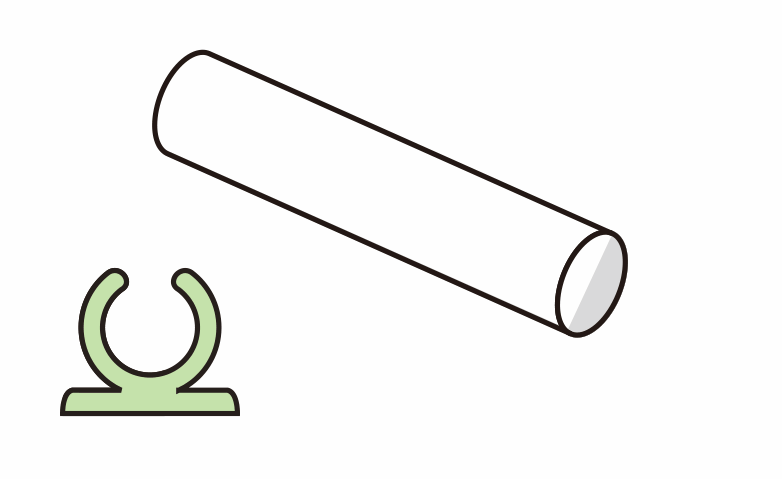

클립 구조

클립으로 축을 눌러 회전시키면 마찰이 발생합니다.

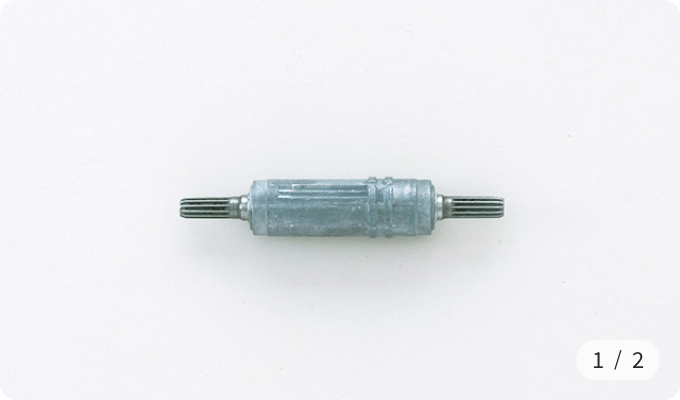

파이프 구조

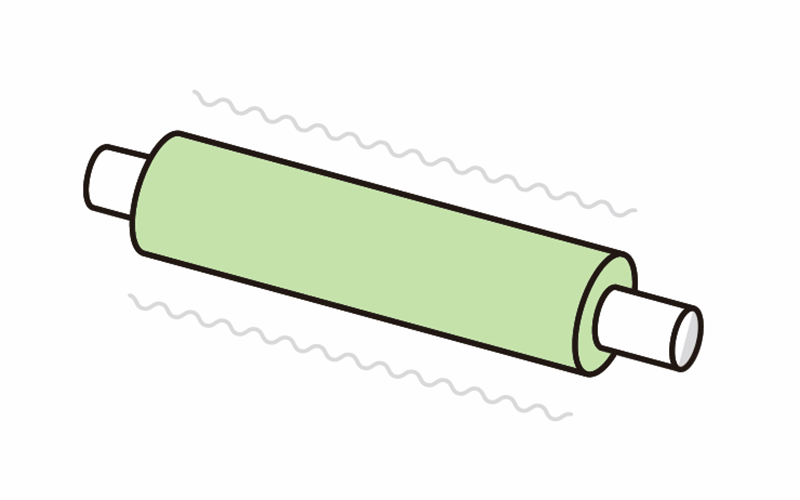

수지 재질의 파이프에 압입한 샤프트의 회전

토크 힌지의 형태

이미지를 누르시면 전환됩니다.

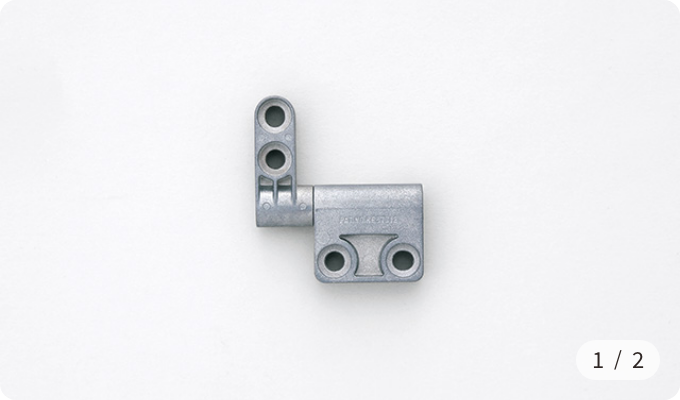

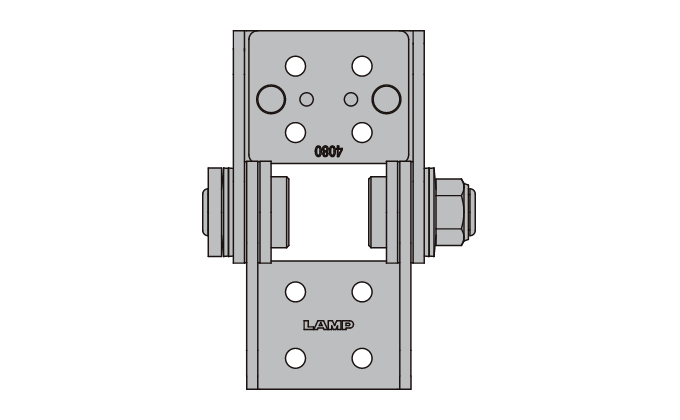

평경첩・리프트 오프 힌지

가장 보편적인 형태입니다.

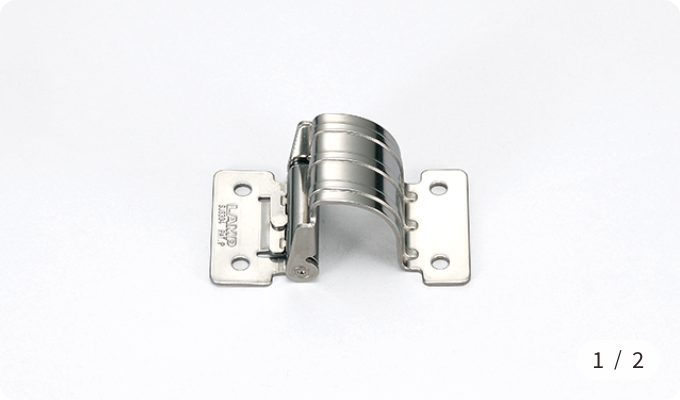

브래킷

힌지 본체가 특수한 형태입니다.

인서트

인서트 성형 또는 압입으로 설치합니다. 힌지 본체가 외부에서 보이지 않습니다.

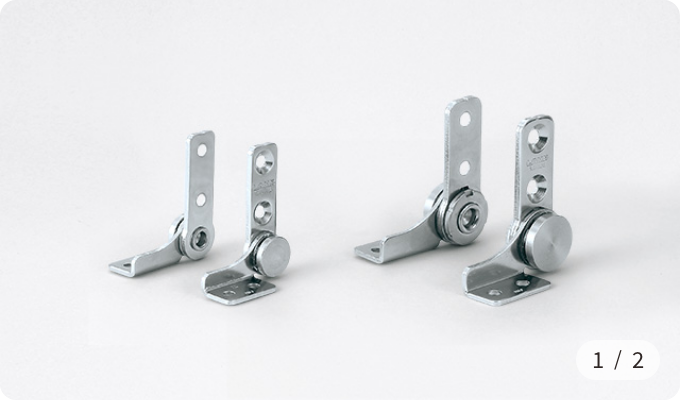

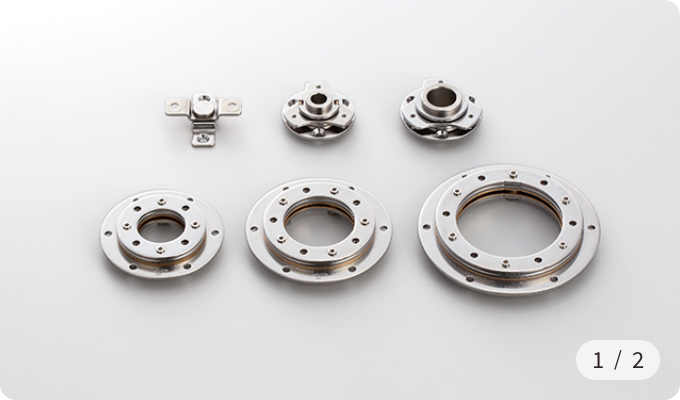

스위블・다축

기울기 방향, 수평 방향 등 다양한 방향으로 프리 스톱합니다.

컨실드 힌지

외부에서 힌지가 보이지 않아 본체의 디자인을 해치지 않습니다.

부가 기능이 포함된 토크 힌지

토크 힌지에는 단순한 프리 스톱뿐만이 아닌 다양한 「부가가치」를 가진 제품이 많습니다.

원웨이 토크 힌지

프리 스톱이 한 방향으로만 작용합니다.

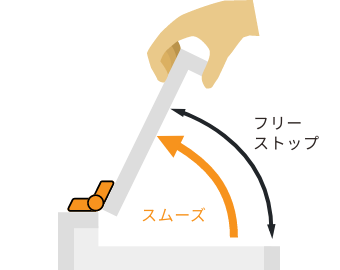

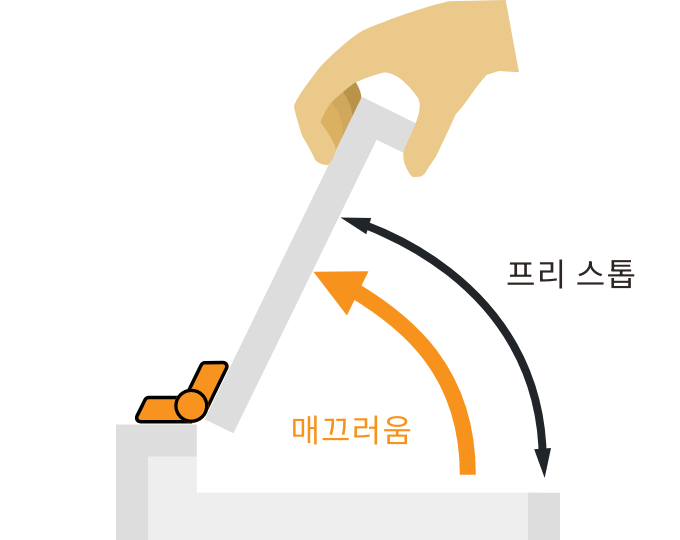

역방향은 토크가 발생하지 않아 매끄럽게 작동합니다.

원웨이 토크 힌지

들어 올리는 방향에 토크가 발생하지 않음

일반적인 토크 힌지

들어 올리는 방향에 토크 발생

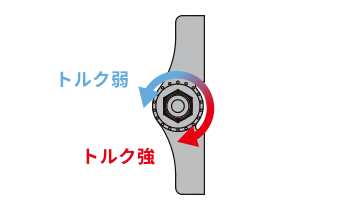

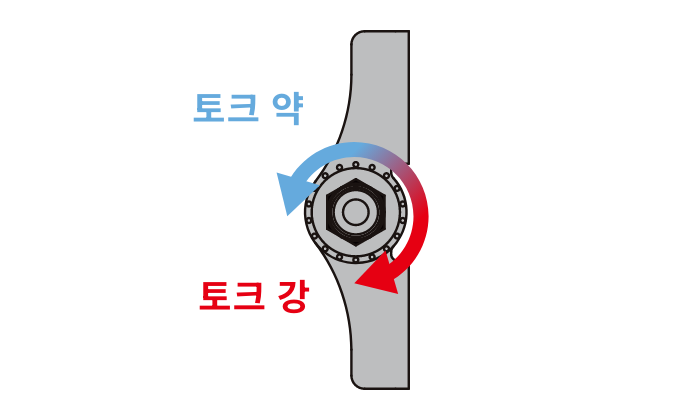

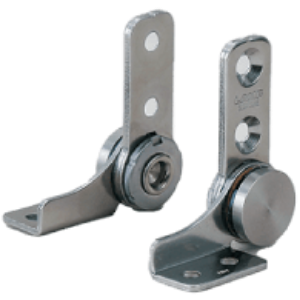

조절 기능 포함 토크 힌지

도어의 무게 및 조작감에 따라 토크의 강도를 조절할 수 있습니다. 토크에 편차가 발생할 경우 균일하게 조절이 가능해 유지 보수에 용이합니다.

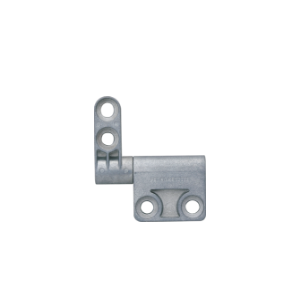

디텐트 토크 힌지

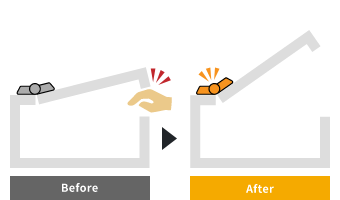

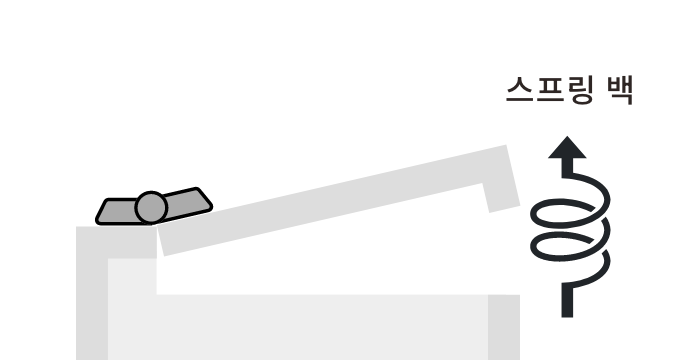

닫힐 때 토크가 해방되어 도어 및 덮개가 닫히다 말고 떠있게 되는 스프링 백 현상이 발생하지 않습니다. 도어가 닫힌 상태를 유지하는데 부품이 필요 없어 내부가 깔끔합니다.

디텐트 토크 힌지

일반적인 토크 힌지

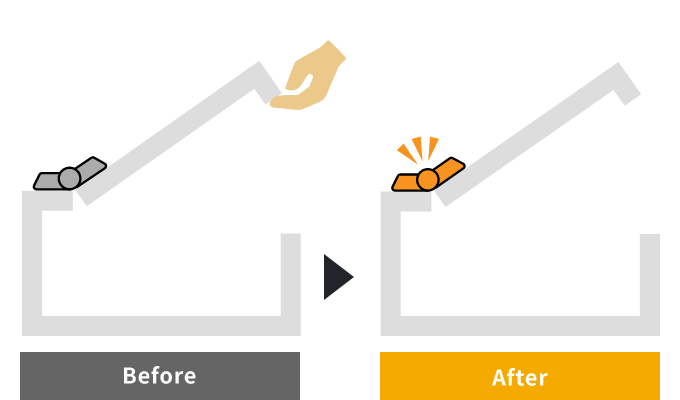

어시스트 토크 힌지

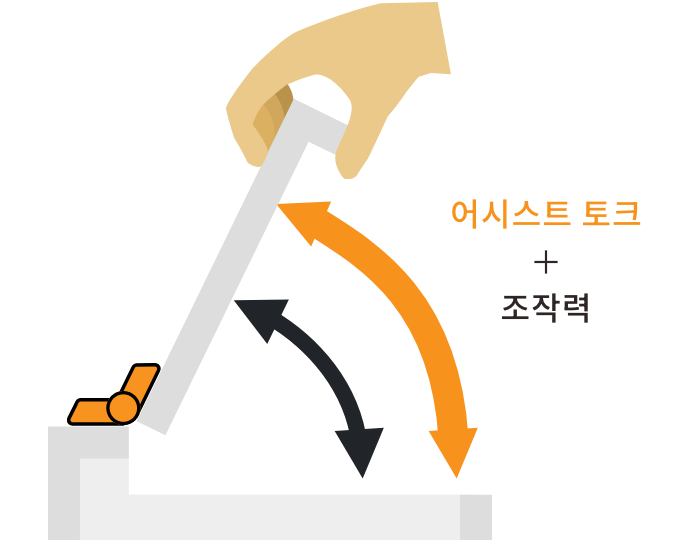

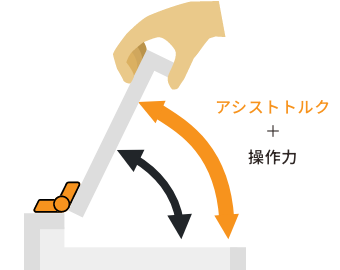

덮개・도어를 들어 올릴 때 어시스트 토크 힌지의 작용으로 일반 힌지보다 가볍게 조작할 수 있습니다.

어시스트 토크 힌지

어시스트 토크로 가볍게 조작

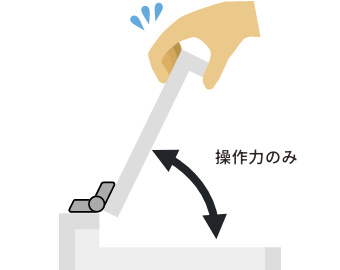

일반적인 토크 힌지

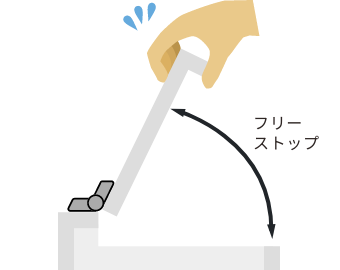

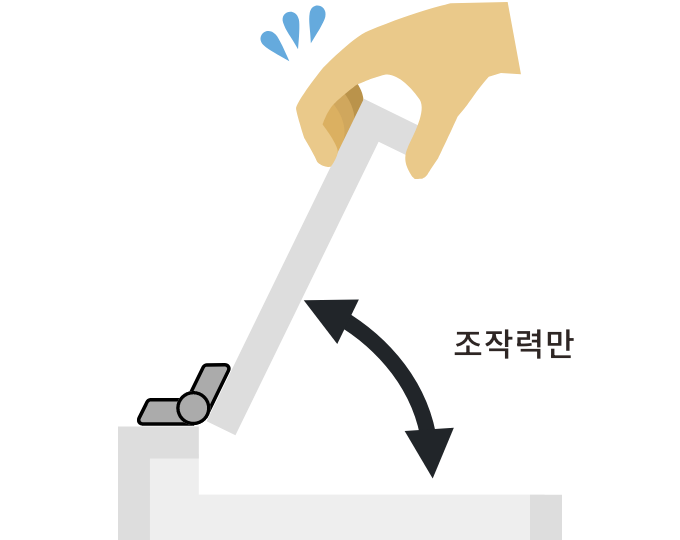

손의 힘만으로 조작

도어 모멘트

모멘트란?

어떤 지점을 중심으로 회전시키려는 힘의 작용을 말합니다.

도어 모멘트란?

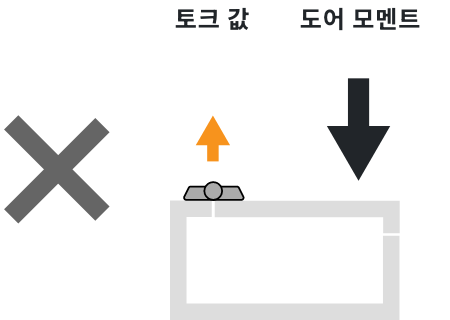

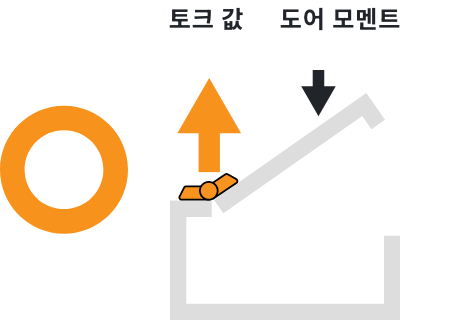

도어가 힌지를 회전시키려는 힘입니다. 토크 힌지의 토크 값은 도어 모멘트 보다 높지 않으면 도어는 프리 스톱하지 않습니다.

프리 스톱 안 함

토크 힌지의
토크 값

도어 모멘트

프리 스톱함

토크 힌지의
토크 값

도어 모멘트

토크 힌지의 허용차

선정 시 토크 힌지가 가진 값의 편차(허용차)도 고려해서 계산할 필요가 있습니다.
예를 들어 토크 값이 3N·m인 토크 힌지에 ±20%의 허용차가 있는 경우 하한치의 토크 값은 3N·m을 -20%한 값=2.4N·m가 됩니다.
만일 도어 모멘트가 2.5N·m라고 한다면 하한치에 가까운 경우 프리 스톱이 안 되는 경우가 발생할 수 있다는 의미입니다.

도어 모멘트의 자세한 산출 방법은 「기초 지식 무게 중심 및 토크의 개념」을 확인 바랍니다.
